Yüksek hızlı paralel beslemeli planet büküm ve kablolama makinesi

Veri merkezlerinin, yapay zeka yüksek hızlı sunucu ara bağlantılarının, 5G ve büyük veri uygulamalarının yüksek hızlı veri iletim gereksinimlerini karşılamak için özel bir yapay zeka yüksek hızlı paralel çift gezegensel büküm makinesi geliştirdik. Bu makine birden fazla düz sinyal kablosunun (QSFP ve SFP türleri gibi) bükülmesi için tasarlanmıştır. Düz kabloların büküm işlemi sırasında bükülmesini veya dönmesini önleyen, böylece yüksek yoğunluklu veri merkezi kablolama ortamlarında dayanıklılık sağlayan ve yorulma arızasını önleyen özel olarak tasarlanmış bir büküm konisi/mekik mekanizmasına sahiptir. Çeşitli müşteri gereksinimlerini karşılamak için kişiselleştirilmiş özelleştirme sunuyoruz; Donanım konusunda müşteriler çeşitli makine modelleri ve temel bileşen markaları arasından seçim yapabilirken, elektrikli kontrol sistemleri ekonomikten gelişmiş konfigürasyonlara kadar çeşitli seçeneklerde mevcuttur. Makine fiyatı genel konfigürasyona bağlı olarak önemli ölçüde değiştiğinden, nihai maliyet öncelikle müşterinin seçtiği ürün spesifikasyon düzeyine göre belirlenir. Ayrıca, bu standart dışı, küçük partiler halinde üretilen özel yapım bir ürün olduğundan tasarım, imalat, kurulum ve devreye alma döngüsü nispeten uzundur; Müşteriler, zamanında teslimatı sağlamak için yeterli teslim süresine izin vermelidir.

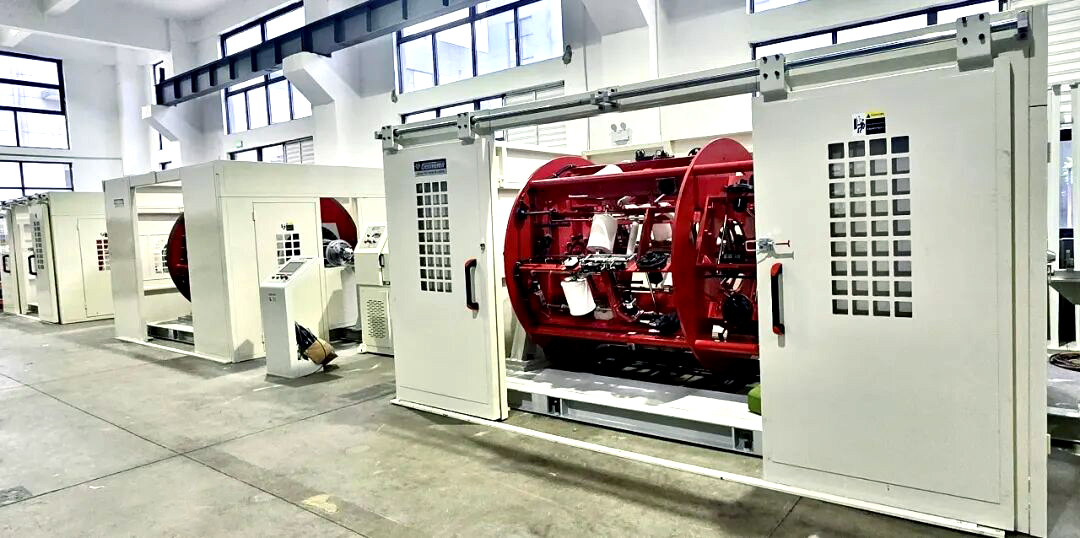

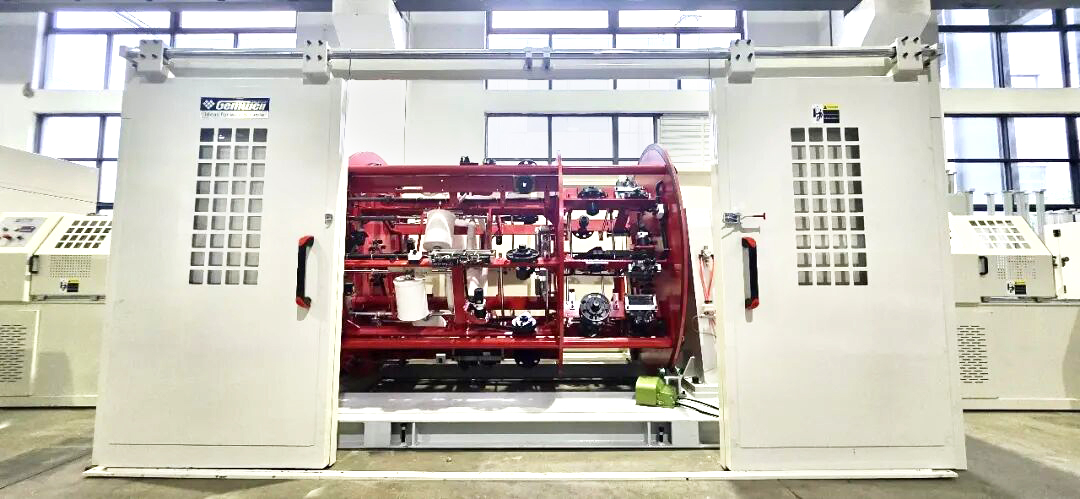

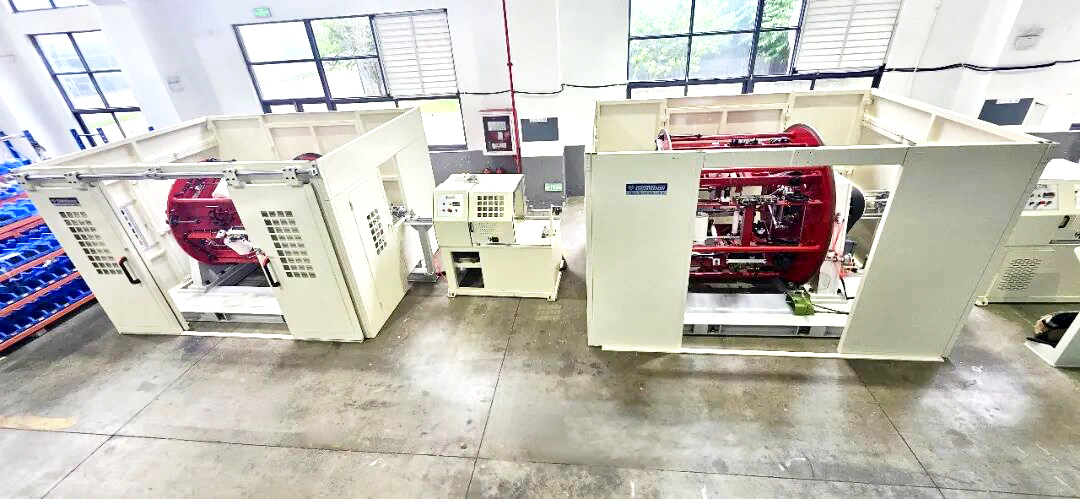

AI YÜKSEK HIZLI KABLO PARALEL ÇİFT KABLO AKTİF ÖDEME TİPİ PLANET BÜKÜM HATTI

Ürün Özellikleri

Yapay zeka hesaplama kümeleri ve veri merkezlerindeki 112G/224G PAM4 yüksek hızlı ara bağlantıların sıkı sinyal bütünlüğü gereksinimlerini karşılamak için, yüksek hızlı DAC kablo üreticileri (QSFP-DD ve OSFP gibi) empedans dalgalanmaları, geri dönüş kaybı ve yoğun kablolama düzenlerinin neden olduğu mekanik yorgunluk gibi önemli teknik zorluklarla karşı karşıyadır. Paralel çift kabloların yüksek hızlı kablolanması için tasarlanan bu özel seri üretim makinesi, yüksek frekanslı iletimin bu sorunlu noktalarına hitap ediyor. Temel avantajları üç temel alanda yatmaktadır:

1. Tutarlı elektrik performansı sağlayan dinamik gerilim kontrolü: Sistem, yüksek hızlı kablolama sırasında birden fazla paralel kablo çifti boyunca sabit dinamik gerilimi korumak için hassas servo tahrikli ödeme üniteleri kullanır. Sistem, gerilim dalgalanmalarını en aza indirerek, yalıtım katmanının mikroskobik gerilme deformasyonunu etkili bir şekilde önleyerek, bitmiş kablonun karakteristik empedansının ve eğiminin yüksek frekans iletim standartlarına sıkı sıkıya bağlı kalmasını sağlar.

2. Düz çiftlerde "kenar kaymasını" ortadan kaldıran özel konik büküm mekiği: Düz tel çiftlerinin (Twinax) büküm sırasında bükülme veya yanlış hizalanma (döndürme) eğilimini ele alan makine, özel olarak tasarlanmış bir konik büküm mekiği ile donatılmıştır. Bu bileşen, tel çiftlerine büküm noktasından önce aşamalı olarak rehberlik sağlar ve ters dönmeyi önlemek için konumlarını kilitler; bu, kablo profili boyunca eşit gerilim dağılımı sağlar ve kenar deformasyonunun neden olduğu fiziksel gerilim konsantrasyonlarını ortadan kaldırır.

3. Kablolama sırasında iç yapısal gerilimin ortadan kaldırılması: Bu süreç, bitmiş kablonun bükülme ve yorulma hatasına karşı direncini artırır (veri merkezlerinde bulunan sınırlı, yüksek yoğunluklu yönlendirme ortamları için kritik öneme sahiptir), böylece uzun süreli çalışma sırasında fiziksel yapısal ömrünü önemli ölçüde uzatır.
