Paralel Çift Sinyal Teli için Üç Servolu Aktif Tip Bantlama Makinesi

Merkezi Döner Sarma, Ethernet bağlantı noktası konnektörü veri iletim kablosu için kablo üretim sürecinde önemli bir prosedürdür. Sarma malzemesi, yüksek hızda çalışan bir bantlama makinesinde paralel bir yapıda iki yalıtılmış çekirdek tel ve bir topraklama teli etrafına sarılır. Sarma işleminin stabilitesi empedans, zayıflama, yankı geri dönüş kaybı, karışma ve bitmiş bara kablosunun diğer göstergelerinin test niteliklerini etkiler. Mükemmel performansa sahip sarma makineleri, yalnızca daha yüksek frekans seviyelerine sahip yüksek hızlı iletim kabloları üretmekle kalmaz, aynı zamanda daha yüksek üretim verimi elde eder, böylece tel üreticilerinin pazar konumlandırma kademesini ve pazar rekabet gücünü belirler. GEMWELL, 20 yıl önce kurulduğundan bu yana sarma makinelerinin teknik araştırma, geliştirme ve yeniliğine odaklanıyor. Sürekli iyileştirme ve yükseltme sonrasında, Paralel Çift Sinyal Teli için GEMWELL Üç Servolu Aktif Tip Bantlama Makinesi artık yüksek hızlı sinyal iletim kabloları üretimi alanında birçok saygın şirketin ideal tercihi haline geldi. Makine Özellikleri özelleştirilebilir. Aşağıdaki konfigürasyon, üç sarma kafasının geleneksel bir konfigürasyonudur. Kullanıcılar farklı kablo üretim özelliklerine göre sarma kafalarının sayısını arttırabilirler. Tel çaplarının çeşitliliğine bağlı olarak, alma, boşaltma ve ırgat makinelerinin özellikleri ve tipleri de özelleştirilebilir ve değiştirilebilir.

Sorgu +
ÖNV：Faz Stabil Kablo için Üç Servolu Aktif Tip Bantlama Makinesi
SONRAKİ：Sonraki ürün yok
Product Details

BİLEŞENLER

● Ø500 güç maça telleri ödeme standı 2 adet

● Ø300 bakır telli ödeme sehpası 2 adet

● Üç servolu elektrikli sarma makinesi bantlama kafası 1 1 ünite

● Elektrikli arkadan sarma makinası 1 adet

● Üç servolu elektrikli sarma makinesi bantlama kafası 2 1 adet

● Üç servolu elektrikli sarma makinesi bantlama kafası 3 1 adet

● Teleskopik fırın 1 adet

● Pnömatik cebri soğutma borusu 1 adet

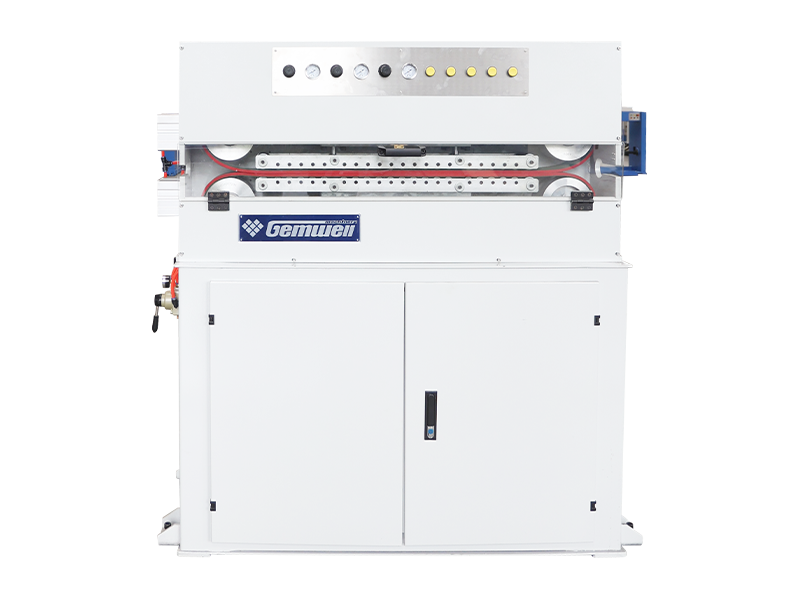

● Ø400 tekerlek tipi kayış ırgatı 1 adet

● Ø500 motorlu şaft sıralı gergiler 1 adet

● Çap göstergesi 1 adet

● Mürekkep püskürtmeli yazıcı 1 adet

● Kontrol sistemi 1 adet


TEKNİK ÖZELLİKLER

Yapı türü Üç servo hareket kontrolörlü aktif tip sabit gerilimli sarma makinesi/güçlü sarma makinesi (Patent No. 202122403949.4A)
Uygun tel tipi Esas olarak MINI-SAS, QSFP yüksek hızlı paralel sinyal iletim hatları çiftleri için, ayrıca veri hatları, kontrol hatları, özel kablolar ve diğer tel sarmalar için kullanılır.
Uygulanabilir malzemeler AL, MYLAR, BAKIR FOLYO, PTFE vb.
Uygulanabilir tel çapı Optimum aralık:Ø0,4-1,5mm
Ürün Özellikleri Optimum aralık: Ø0,5*1,0-1,6*3,2mm
Maksimum hız MAX2500RPM (yüksüz), gerçek başlatma hızı kablo gereksinimlerine göre ayarlanır
Tel hızı aralığı 1-25m/dak, hız aralığı tel tipine göre farklılık göstermektedir.
Bant makarasının dış çapı Optimum aralık: Dış Çap Ø180*Yükseklik 100
Bant genişliği 1,5-15 mm
Bant makarası iç çapı 30/50,8/76 evrensel
Sarma adımı 3-30mm, program ayarı
Gerginlik aralığı 1N-30N/100g-3000g
Ana motor gücü 3KW servo hareket motoru
Bantlama gücü 1.8KW servo motor
Sarma bandı gerginliği 1.3KW servo motor
Alma gücü 0.4KW servo dişli motor
Ödeme gücü 0.4KW dişli motor
Alma gücü 0.8KW servo motor tork modu sarma, gerilimsiz dansçı
Sargı deplasman gücü 0.4KW servo hareket kontrolörü
Bant uzunluğu 1 makara 3 makara, makarayı değiştirirken teli kesmeden
Bant denetimi Bant bitmek ve kopmak üzereyken otomatik kapanma.
Bant sarma kalıbı Bandın iç kalıbı merkezi kanala sabitlenir, tel kılavuz tekerleğinin dış kalıbı bant depolama tüpüne sabitlenir. Her iki kalıp da uzatılabilir ve hareket ettirilebilir.
Bant sarma doğruluğu Adım toleransı:± %1, gerilim toleransı:± %1.
Örtüşme oranı %0-80, program ayarı
Formül yönetimi Dijital üretim, gerginlik, dış çap, hatve, S/Z, sıra mesafesi, hava basıncı ve diğer veriler PLC'ye kaydedilebilir.
Gerginlik ayarı Sarma bandı/ödeme/alma/sarma gergi elemanları servo motorlardır, SOP işlemi PLC'de saklanır.
Güvenlik koruması Otomatik sıcaklık/titreşim/gürültü/basınç algılama ve tahmin özelliğiyle CE standartlarına uygundur.




ÜRÜN ÖZELLİKLERİ

● Yüksek verimlilik: Dönen gövde, test ve düzeltme amacıyla statik ve dinamik olarak dengelenmiştir. Makine çalışırken küçük bir titreşim ve düşük bir ses çıkarır. Mil, uzun süreli sürekli yüksek hızlı çalışma sırasında ısı üretmez. Yüksek üretim verimliliğine ve maliyet etkinliğine sahiptir.

● Kararlı gerginlik: Üç servo motor, sırasıyla döner çerçevenin, bant malzemesi tepsisinin ve gergi dansçısının hareketini hassas bir şekilde kontrol etmek için güç sağlar.

Malzeme makarası veya ped çapındaki değişiklikler ve rüzgar direnci gibi çeşitli etkileyici faktörler ortadan kaldırılarak stabil gerilim elde edilir.

● Doğru adım: Ana ırgatı hareket referans noktası olarak alarak, ana ırgat ve her dönen çerçeve, hassas birbirine kenetlenen hareket kontrolü için bir servo hareket kontrol cihazını benimser, böylece her hızda doğru bir sarma adımı elde edilebilir.

● Emek tasarrufu: Her sarma kafasının tel giriş ucuna bir sıkıştırma cihazı takılmıştır. Sıkıştırma kuvveti tele zarar vermeden ayarlanabilir; tel ters yönde çekilebilir; Konfigürasyon modu yönetimi, SOP formülünün tek tıklamayla alınması, tek tıklamayla başlangıç ​​hazırlığı ve tek tıklamayla başlatma; Bant kırıldığında/bittiğinde/ölçüldüğünde durun ve kapatın, akıllı kontrol, insan gücünden tasarruf edin.

● Düşük arıza oranı: Bant kılavuz silindirinin aşınan parçalarının düzenli olarak değiştirilmesi dışında toplayıcı halka yok, karbon fırça yok, düşük arıza oranı.

● Kolay bakım: Profinet bus kontrolünü kullanan, hızlı sinyal iletimi, düşük parazit, uzaktan arıza tespit kablosu. Makine dünyanın herhangi bir ülkesinde olursa olsun arıza tespiti ve bakımı yapılabiliyor, iletişim ağı olduğu sürece uzaktan hızlı bakım hizmetleri sağlanabiliyor.

Related Products
  • 0

    Kuruluş zamanı

  • 0

    İnşaat alanı (m²)

  • 0

    Çalışan sayısı

  • 0+

    Fikri mülkiyet

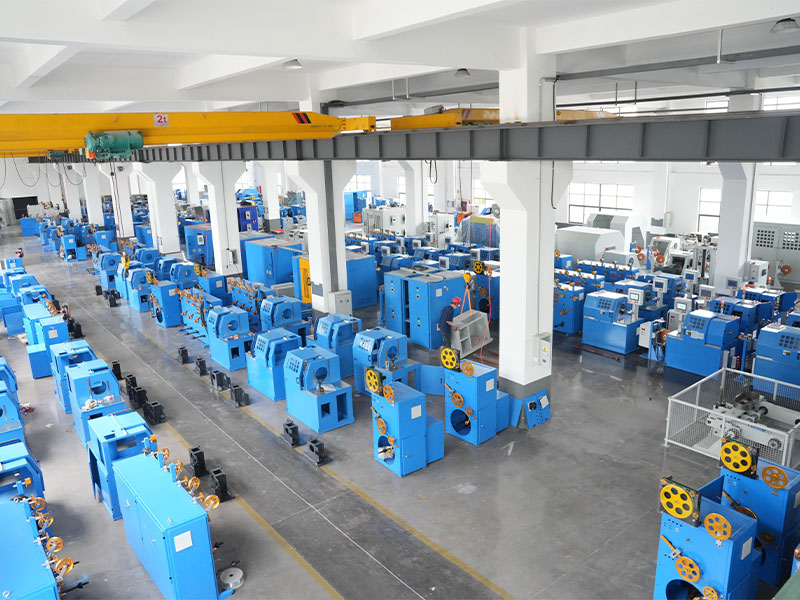

A Mature Factory You Can Count On
