Servo Spit Aktif Tip Tel Bantlama Makinası

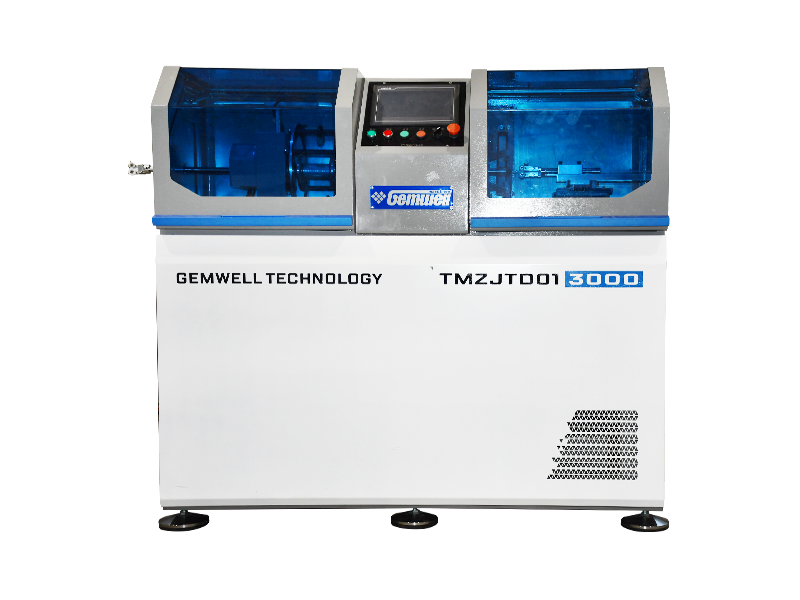

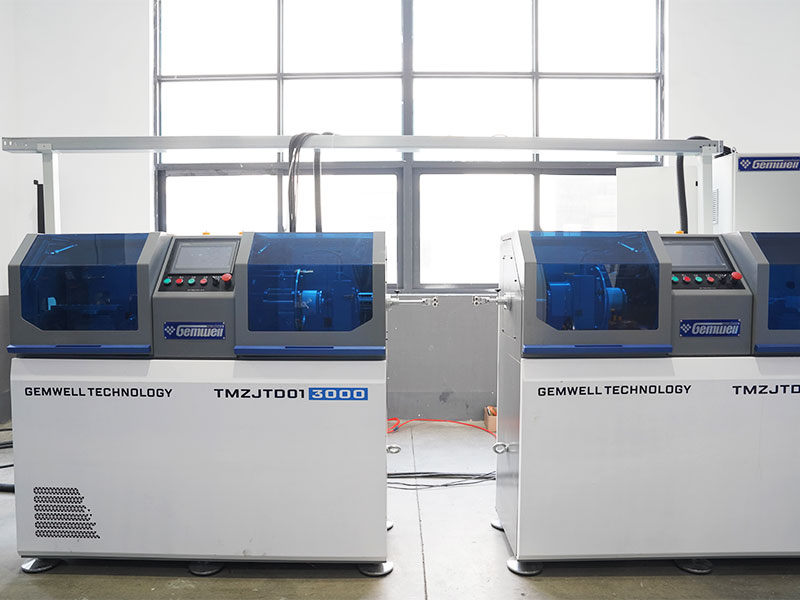

Ultra İnce Tel için Servo Spit Aktif Tip Bantlama Makinesi

Ultra ince teller cep telefonları, dizüstü bilgisayarlar, iPad'ler, tıbbi, askeri, havacılık, mikro-koaksiyel hatlar vb. gibi çeşitli alanlarda kullanılmaktadır. AWG36 veya üzeri spesifikasyona sahip teller, küçük iletken çapı, düşük çekme mukavemeti ve dar sarma malzemesi genişliği özelliklerine sahiptir. Sarma üretimi gerçekleştirirken ve bant malzemesini iletken malzemenin dış yüzeyine sararken, sarma işlemi son derece düşük sarma gerilimi gerektirir. Bant aralığının, bant gerginliğinin, çekirdek tel gerginliğinin stabilitesi, kablo empedansının, zayıflamanın, geri dönüş kaybının ve diğer bazı test endekslerinin niteliğine büyük ölçüde katkıda bulunur. Mükemmel performansa sahip sarma makineleri yalnızca yüksek kaliteli Ultra-İnce tel üretmekle kalmaz, aynı zamanda daha yüksek üretim verimi elde eder, böylece tel üreticilerinin pazar konumlandırma kademesini ve pazar rekabet gücünü belirler. Geçtiğimiz 20 yıl boyunca GEMWELL, ambalajlama makinelerinin araştırılmasına ve yenilenmesine adanmıştır. Sürekli iyileştirmeler ve yükseltmeler sayesinde, Ultra İnce Tel için GEMWELL Servo Spit Aktif Tip Bantlama Makinesi, geleneksel sarma makinesi modelleri ve işlemlerinin yerine geçmek için daha iyi bir seçim olarak ortaya çıktı. Aşağıdaki konfigürasyon iki bantlama kafasının standart kurulumu içindir. Kullanıcılar, farklı kablo üretim süreçlerine göre sarma kafalarının sayısını artırabilir veya azaltabilir. Alma, ödeme ve ırgat özellikleri ve türleri de farklı tel çapı özelliklerine göre özelleştirilebilir ve değiştirilebilir.

Sorgu +
ÖNV：Önceki ürün yok
SONRAKİ：Paralel Çift Sinyal Teli için Servo Spit Aktif Tip Bantlama Makinesi
Product Details

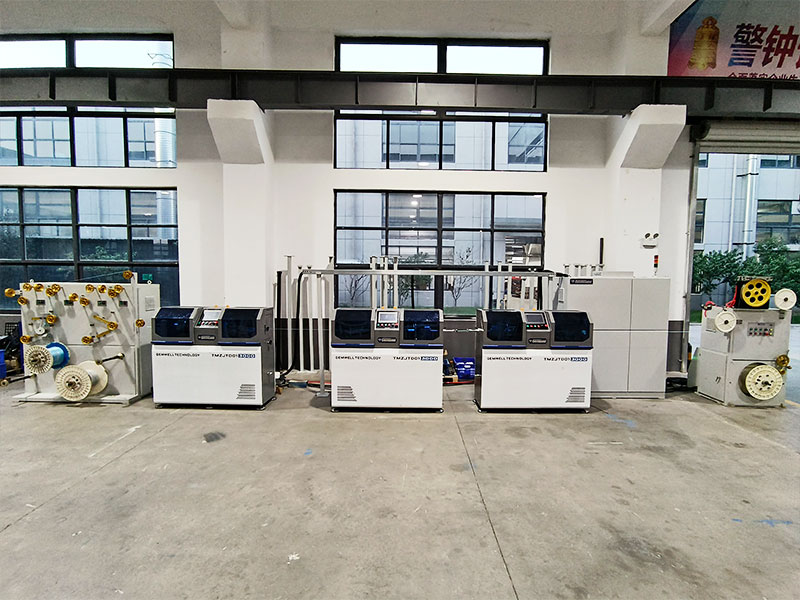

BİLEŞENLER

● Ø300 güç ödeme standı 1 adet
● Gergi standı 1 adet

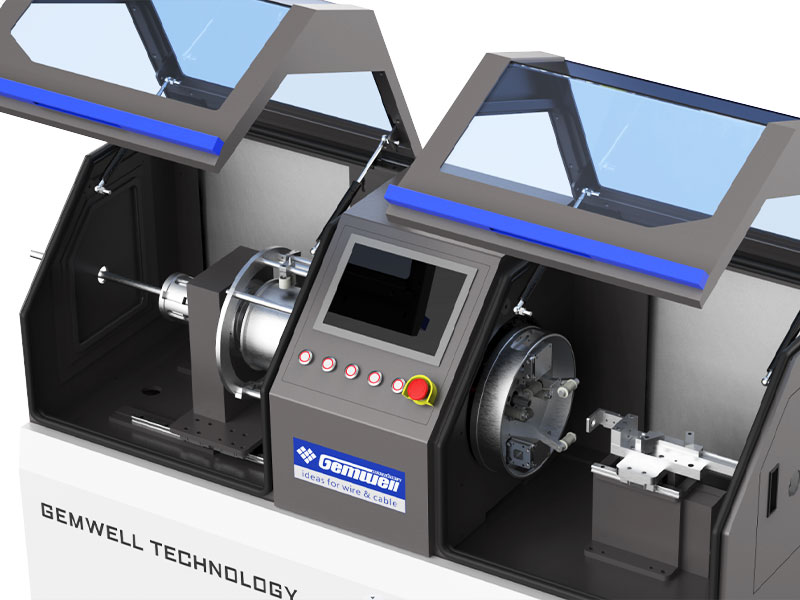

● Şiş tip aktif sarma makinası bantlama kafası 1 1 adet
● Çap göstergesi
● Şiş tip aktif sarma makinası bantlama kafası 2 1 adet
● Çap göstergesi
● Ø300 tekerlek tipi kayış ırgatı 1 adet
● Kıvılcım test cihazı
● Ø300 şaft tipi sarma makinası 1 adet
● Kontrol sistemi 1 adet


TEKNİK ÖZELLİKLER

Yapı türü Çift tekerlekli baskı makaralı ırgat şiş tipi sabit gerilimli sarma makinesi/aktif sarma makinesi (Patent No. CN114649118A)
Uygun tel tipi Esas olarak ince koaksiyel hat, ince sinyal hattı için kullanılır, aynı zamanda ince yüksek hızlı iletim hatları, kontrol hatları, özel kablolar ve diğer yuvarlak tel sarma ve sarma bantları için de kullanılabilir.
Uygulanabilir malzemeler AL, MYLAR, BAKIR FOLYO, PTFE vb.
Uygulanabilir tel çapı Optimum aralık:Ø0,2-1,5mm
Ürün Özellikleri Optimum aralık: Ø0,3-2,0 mm
Maksimum hız MAX2500RPM (yüksüz), gerçek başlatma hızı kablo gereksinimlerine göre ayarlanır
Tel hızı aralığı 0,5-10m/dak, hız aralığı tel cinslerine göre farklılık göstermektedir.
Bant makarasının dış çapı Optimum aralık:Ø100*100
Bant genişliği 1,5-10 mm
Bant makarası iç çapı 30 mm
Sarma adımı 0,5-10 mm, program ayarı
Gerginlik aralığı 5N-50N/500g-5000g
Ana motor gücü 3KW servo hareket kontrolörü
Bantlama gücü 0.2KW servo motor
Sarma bandı gerginliği 1.8KW servo motor
Alma gücü 400 tekerlekli bantlama traktörü, 0,4KW servo dişli motor
Ödeme gücü 0.4KW dişli motor
Alma gücü 0.4KW servo motor
Sargı deplasman gücü 0.4KW servo hareket kontrolörü
Bant uzunluğu 1 makara 3 makara, makarayı değiştirirken teli kesmeden
Bant denetimi Bant bitmek ve kopmak üzereyken otomatik kapanma.
Bant sarma kalıbı Bandın iç kalıbı merkezi kanala sabitlenir, tel kılavuz tekerleğinin dış kalıbı bant depolama tüpüne sabitlenir. Her iki kalıp da uzatılabilir ve hareket ettirilebilir.
Bant sarma doğruluğu Adım toleransı:± %1, gerilim toleransı:± %1.
Örtüşme oranı %0-80, program ayarı
Formül yönetimi Dijital üretim, gerginlik, dış çap, hatve, S/Z, sıra mesafesi, hava basıncı ve diğer veriler PLC'ye kaydedilebilir.
Gerginlik ayarı Sarma/ödeme/alma/sarma gergi elemanları servo motorlardır, SOP işlemi PLC'de saklanır.
Güvenlik koruması Sıcaklık/titreşim/gürültü/basınç otomatik algılama ve tahminiyle CE standardına uygundur.




ÜRÜN ÖZELLİKLERİ

● Yüksek verimlilik: Dönen gövde, test ve düzeltme amacıyla statik ve dinamik olarak dengelenmiştir. Çalışırken makinenin küçük titreşimi ve düşük sesi vardır. Mil, uzun süreli sürekli yüksek hızlı çalışma sırasında ısı üretmez. Yüksek üretim verimliliğine ve maliyet etkinliğine sahiptir.

● Kararlı gerginlik: Bant tepsisinin dış çapındaki değişikliklerin neden olduğu gerilim değişikliklerini ortadan kaldırmak için şeridi makaradan eşit bir hızda çekmek için çift tekerlekli bir ırgat silindiri kullanılır. Sarma gerilimi, bitmiş kablonun dış çapının kontrol edilmesiyle elde edilir; yani gerilim ne kadar büyük olursa, dış çap o kadar küçük olur; gerilim ne kadar küçük olursa dış çap o kadar büyük olur. Çift tekerlekli ırgat silindirinden sonra bant yalnızca dönmenin merkez eksenine çok yakın olan iki kılavuz silindirden geçerek doğrudan tel üzerine sarılır. Bu nedenle, merkezkaç kuvveti ve rüzgar direnci gibi çeşitli etkileyici faktörler ortadan kaldırılarak sabit bir gerilim elde edilebilir.

● Doğru adım: Ana ırgatı hareket ölçütü olarak alarak, ana ırgat ve her dönen çerçeve, hassas birbirine kenetlenen hareket kontrolü için bir servo hareket kontrol cihazını benimser, böylece her hızda doğru bir sarma adımı elde edilebilir.

● Emek tasarrufu: Her sarma kafasının tel giriş ucuna bir sıkıştırma cihazı takılmıştır. Sıkıştırma kuvveti tele zarar vermeden ayarlanabilir; tel ters yönde çekilebilir; Konfigürasyon modu yönetimi, SOP formülünün tek tıklamayla alınması, tek tıklamayla başlangıç ​​hazırlığı ve tek tıklamayla başlatma; Bant kırıldığında/bittiğinde/ölçüldüğünde durun ve kapatın, akıllı kontrol, insan gücünden tasarruf edin.

● Düşük başarısızlık oranı: Aşınma parçalarının düzenli olarak değiştirilmesi dışında toplayıcı halka yok, karbon fırça yok - bant kılavuz silindiri, düşük arıza oranı.

● Kolay bakım: Profinet bus kontrolünü kullanan, hızlı sinyal iletimi, düşük parazit, uzaktan arıza tespit kablosu. Makine dünyanın herhangi bir ülkesinde olursa olsun arıza tespiti ve bakımı yapılabiliyor, iletişim ağı olduğu sürece uzaktan hızlı bakım hizmetleri sağlanabiliyor.
