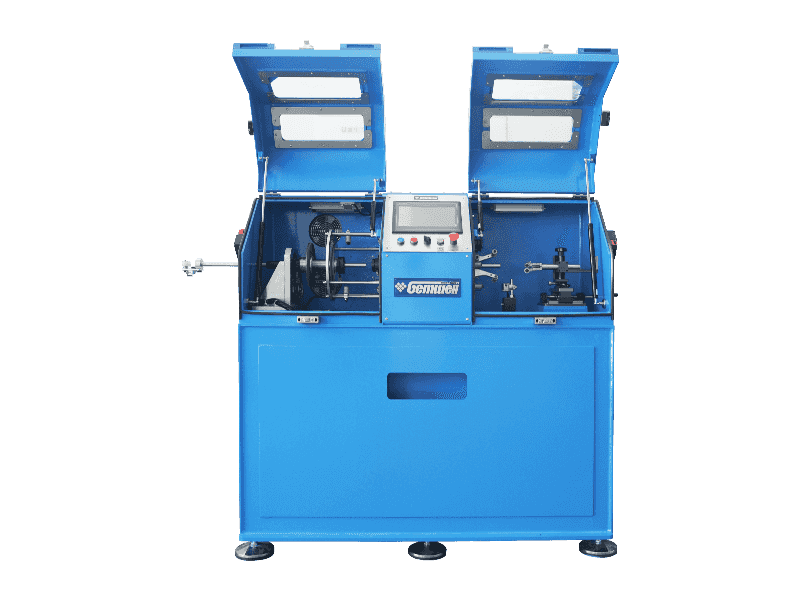

Paralel Çift Sinyal Teli için Servo Spit Aktif Tip Bantlama Makinesi

5G, Nesnelerin İnterneti, Yapay Zeka, yeni enerji mobil cihazları, VR/AR, veri merkezleri vb.nin yaygınlaşmasıyla birlikte, yüksek hızlı iletim kablolarına olan talep hızla arttı ve dijital ekonomide yeni bir çağın gelişinin habercisi oldu. Sonuç olarak, gelecekte büyük ölçekli veri merkezlerinin inşasında ve bulut satıcılarının 100GbE, 200GbE, 400GbE ve hatta 800GbE gibi yüksek bant genişliğine sahip Ethernet bağlantı noktalarına olan talebinde önemli bir artış var. Bu yüksek bant genişlikli Ethernet portları ile ağ anahtarları ve diğer ağ cihazları (sunucular veya medya dönüştürücüler gibi) arasındaki veri aktarımını kolaylaştırmak, SAS, Mini-SAS, SFP, SFP, SFP28 ve QSFP gibi kablo konnektörleri ortaya çıkmıştır. Merkezi Döner Sarma, Ethernet bağlantı noktası konnektörü veri iletim kablosu için kablo üretim sürecinde önemli bir prosedürdür. Sarma malzemesi, yüksek hızda çalışan bantlama makinesinde paralel yapıda iki yalıtılmış çekirdek tel ve bir topraklama telinin etrafına sarılır. Sarma işleminin stabilitesi, nihai kablo ürününün empedansını, zayıflamasını, geri dönüş kaybını, karışma ve diğer göstergelerini doğrudan etkiler. Yüksek performanslı bir sarma makinesi, yalnızca daha yüksek frekans dereceli, yüksek hızlı iletim kablolarının üretimini sağlamakla kalmaz, aynı zamanda üretim verimini de artırır, böylece kablo üreticilerinin pazardaki konumunu ve rekabet gücünü belirler. GEMWELL son 20 yıldır ambalajlama makinelerinin araştırma ve yeniliğine kendini adamıştır. Sürekli iyileştirmeler ve yükseltmeler sayesinde, Paralel Çift Sinyal Teli için GEMWELL Servo Spit Aktif Tip Bantlama Makinesi, yüksek hızlı sinyal iletim kablosu alanında birçok lider firmanın sarma işlemi için daha iyi bir seçim haline geldi. Aşağıdaki konfigürasyon, üç bantlama kafasına sahip standart bir kurulum içindir; kullanıcılar, farklı işlemlere göre bantlama kafalarının sayısını artırabilir veya azaltabilir. Alma, boşaltma ve ırgat özellikleri ve türleri de çap özelliklerine göre özelleştirilebilir.

Sorgu +
ÖNV：Ultra İnce Tel için Servo Spit Aktif Tip Bantlama Makinesi
SONRAKİ：Sonraki ürün yok
Product Details

BİLEŞENLER

● Ø500 güç maça telleri ödeme standı 2 adet
● Ø300 bakır telli ödeme sehpası 2 adet
● Şiş tip aktif sarma makinası bantlama kafası 1 1 adet
● Boyuna sarma makinesi 1 adet
● Şiş tip aktif sarma makinası bantlama kafası 2 1 adet
● Şiş tip aktif sarma makinası bantlama kafası 3 1 adet
● Teleskopik fırın 1 adet
● Pnömatik cebri soğutma borusu    1 adet
● Ø400 çark tipi kayış ırgatı 1 adet
● Ø500 motorlu şaft tipi sarma makinası 1 adet
● Çap göstergesi 1 adet
● Mürekkep püskürtmeli yazıcı 1 adet
● Kontrol sistemi 1 adet


TEKNİK ÖZELLİKLER

Yapı türü Çift tekerlekli baskı makaralı ırgat şiş tipi sabit gerilimli sarma makinesi/aktif sarma makinesi (Patent No. CN114649118A)
Uygun tel tipi Esas olarak MINI-SAS, QSFP yüksek hızlı paralel sinyal iletim hatları çiftleri için, ayrıca veri hatları, kontrol hatları, özel kablolar ve diğer tel sarmalar için kullanılır.
Uygulanabilir malzemeler AL, MYLAR, BAKIR FOLYO, PTFE vb.
Uygulanabilir tel çapı Optimum aralık:Ø0,2-1,5mm
Ürün Özellikleri Optimum aralık: Ø0,25*0,50-1,6*3,0mm
Maksimum hız MAX3500RPM (yüksüz), gerçek başlatma hızı kablo gereksinimlerine göre ayarlanır
Tel hızı aralığı 1-25m/dak, hız aralığı tel tipine göre farklılık göstermektedir.
Bant makarasının dış çapı Optimum aralık:Ø180*100
Bant genişliği 1,5-15 mm
Bant makarası iç çapı 30/50,8/76 evrensel
Sarma adımı 2-30mm, program ayarı
Gerginlik aralığı 1N-30N/100g-3000g
Ana motor gücü 4.4KW servo hareket motoru
Bantlama gücü 0.2KW servo motor
Sarma bandı gerginliği 1.8KW servo motor
Alma gücü 0.4KW servo dişli motor
Ödeme gücü 0.4KW dişli motor
Alma gücü 0.4KW servo motor
Sargı deplasman gücü 0.4KW servo hareket kontrolörü
Bant uzunluğu 1 makara 3 makara, makarayı değiştirirken teli kesmeden
Bant denetimi Bant bitmek ve kopmak üzereyken otomatik kapanma.

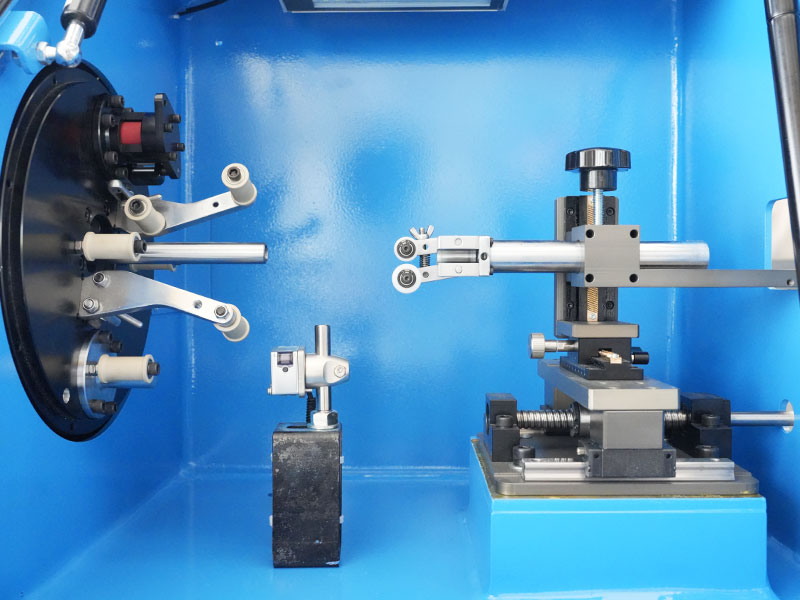

Bant sarma kalıbı Bandın iç kalıbı merkezi kanala sabitlenir, tel kılavuz tekerleğinin dış kalıbı bant depolama tüpüne sabitlenir. Her iki kalıp da uzatılabilir ve hareket ettirilebilir.
Bant sarma doğruluğu Adım toleransı:± %1, gerilim toleransı:± %1.
Örtüşme oranı %0-80, program ayarı
Formül yönetimi Dijital üretim, gerginlik, dış çap, hatve, S/Z, sıra mesafesi, hava basıncı ve diğer veriler PLC'ye kaydedilebilir.
Gerginlik ayarı Sarma bandı/ödeme/alma/sarma gergi elemanları servo motorlardır, SOP işlemi PLC'de saklanır.

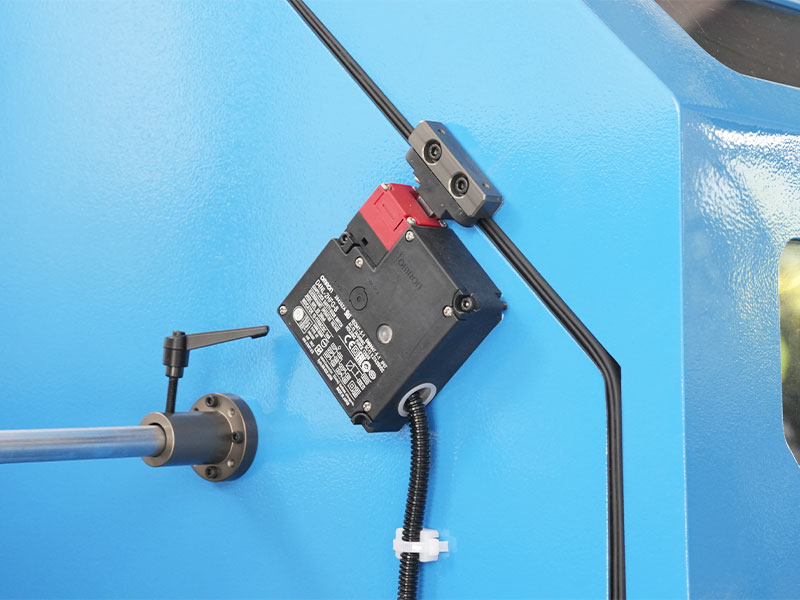

Güvenlik koruması Otomatik sıcaklık/titreşim/gürültü/basınç algılama ve tahmin özelliğiyle CE standartlarına uygundur.




ÜRÜN ÖZELLİKLERİ

● Yüksek verimlilik: Dönen gövde, test ve düzeltme amacıyla statik ve dinamik olarak dengelenmiştir. Makine çalışırken küçük bir titreşim ve düşük bir ses çıkarır. Mil, uzun süreli sürekli yüksek hızlı çalışma sırasında ısı üretmez. Yüksek üretim verimliliğine ve maliyet etkinliğine sahiptir.

● Kararlı gerginlik: Bant tepsisinin dış çapındaki değişikliklerin neden olduğu gerilim değişikliklerini ortadan kaldırmak için şeridi makaradan eşit bir hızda çekmek için çift tekerlekli bir ırgat silindiri kullanılır. Sarma gerilimi, bitmiş kablonun dış çapının kontrol edilmesiyle elde edilir; yani gerilim ne kadar büyük olursa, dış çap o kadar küçük olur; gerilim ne kadar küçük olursa dış çap o kadar büyük olur. Çift tekerlekli ırgat silindirinden sonra bant yalnızca dönmenin merkez eksenine çok yakın olan iki kılavuz silindirden geçerek doğrudan tel üzerine sarılır. Bu nedenle, merkezkaç kuvveti ve rüzgar direnci gibi çeşitli etkileyici faktörler ortadan kaldırılarak sabit bir gerilim elde edilebilir.

● Doğru adım: Ana ırgatı hareket referans noktası olarak alarak, ana ırgat ve her dönen çerçeve, hassas birbirine kenetlenen hareket kontrolü için bir servo hareket kontrol cihazını benimser, böylece her hızda doğru bir sarma adımı elde edilebilir.

● Emek tasarrufu: Her sarma kafasının tel giriş ucuna bir sıkıştırma cihazı takılmıştır. Sıkıştırma kuvveti tele zarar vermeden ayarlanabilir; tel ters yönde çekilebilir; Konfigürasyon modu yönetimi, SOP formülünün tek tıklamayla alınması, tek tıklamayla başlangıç ​​hazırlığı ve tek tıklamayla başlatma; Bant kırıldığında/bittiğinde/ölçüldüğünde durun ve kapatın, akıllı kontrol, insan gücünden tasarruf edin.

● Düşük arıza oranı: Aşınma parçalarının düzenli olarak değiştirilmesi dışında toplayıcı halka yok, karbon fırça yok - bant kılavuz silindiri, düşük arıza oranı.

● Kolay bakım: Profinet bus kontrolünü kullanan, hızlı sinyal iletimi, düşük parazit, uzaktan arıza tespit kablosu. Makine dünyanın herhangi bir ülkesinde olursa olsun arıza tespiti ve bakımı yapılabiliyor, iletişim ağı olduğu sürece uzaktan hızlı bakım hizmetleri sağlanabiliyor.
