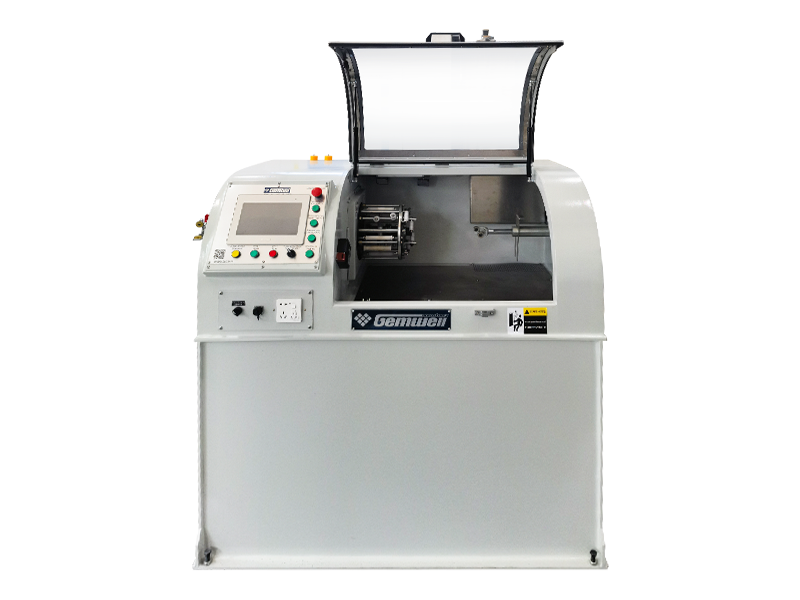

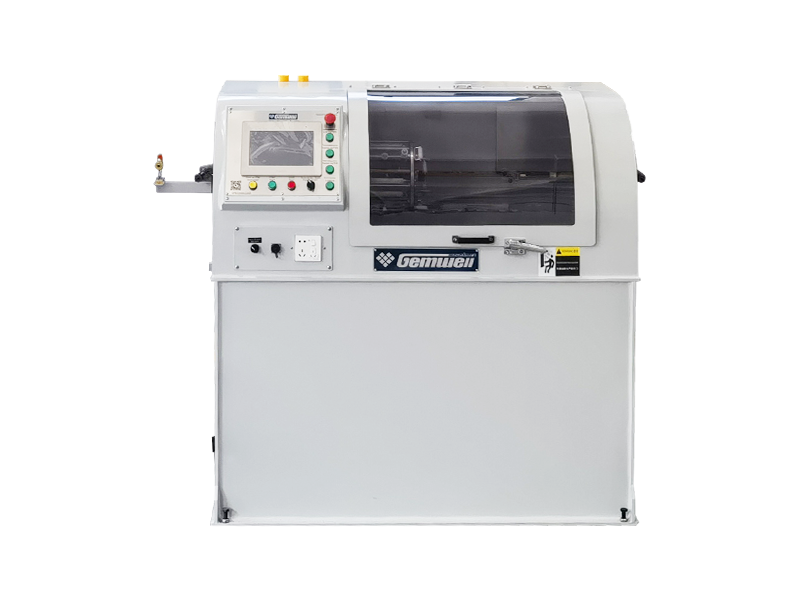

Faz Stabil Kablo için Üç Servolu Aktif Tip Bantlama Makinesi

Askeri endüstri, aşamalı dizili radar, füzeler, gemiler ve elektronik harp sistemleri gibi faz kararlı kabloların ana uygulama alanıdır. Diğer kablo türleriyle karşılaştırıldığında, faz kararlı kablolar performans göstergeleri ve esneklik açısından üstündür. İki tür faz kararlılığı vardır: mekanik faz kararlılığı ve sıcaklık faz kararlılığı. Mekanik faz kararlılığı, bükülme veya bükülme gibi mekanik kuvvetlere maruz kaldığında kablo bileşenlerinin boyutsal değişikliklerinin ve yapısal varyasyonlarının neden olduğu faz kaymasını ifade eder. Mekanik faz stabilite indeksi, bükme yöntemlerinden ve yarıçaplardan etkilenir ve veriler, farklı test yöntemlerine ve bükme yarıçaplarına göre değişir. Örneğin, faz dizili radar sistemlerinde, anten ünitelerinin analiz ve işleme için sinyalleri ana çerçeveye eşzamanlı olarak iletmesi gerekir, ancak anten yüzeyindeki farklı konumlardan ana çerçeve arayüzüne olan mesafe değişir. Bir dizi faz uyumlu kablo bileşeni, anten ünitelerinden ana çerçeve arayüzüne kadar farklı yollar izleyecek ve bu da farklı sayıda bükülme ve bükülme yarıçapına yol açacaktır. Bu nedenle tasarım sürecinde iç iletkenin, yalıtımın ve dış iletkenin sıkılığına ve stabilitesine dikkat edilmeli, üçü arasındaki göreceli kayma azaltılmalı veya kaçınılmalıdır. Sıcaklık faz kararlılığı, kablo malzemelerinin performansını ve sıcaklık değişimleriyle iç etkileşimlerini ifade eder; bu, sıcaklıkla genel faz değişimini etkileyecektir. Örneğin, ortam sıcaklığı yükseldiğinde yalıtım malzemesi genleşerek sızdırmazlık performansı düşer, bu da dielektrik sabitinin azalmasına, yayılma hızının artmasına ve fazın azalmasına neden olur. Aynı zamanda sıcaklık arttıkça kablo iletkeni genişler ve fiziksel uzunluğu da artar, bu da fazın artmasına neden olur. Örneğin, faz dizili radarların veya füzelerin yüksek irtifa alanlarına konuşlandırılmasında, gündüz ve gece arasındaki büyük sıcaklık farkı, sıradan kabloların dayanabileceği aralığı aşabilir ve bu da önemli faz değişikliklerine ve sinyal gecikmelerine neden olabilir. Yüksek performanslı koaksiyel kablo bileşenleri iyi bir mekanik faz stabilitesine ve sıcaklık faz stabilitesine sahip olmalıdır. GEMWELL, 20 yıldır tel sarma makinelerinin inovasyonuna ve araştırmasına odaklanıyor. Sürekli iyileştirmeler sayesinde, GEMWELL Üç Servolu Paralel Çift Sinyal Teli için Aktif Tip Bantlama Makinesi, geleneksel sarma makinesi modelleri ve işlemlerinin yerine geçmek için daha iyi bir seçim haline geldi. Aşağıdaki konfigürasyon, üç bantlama kafasına sahip standart bir kurulum içindir ve kullanıcılar, farklı işlemlere göre bantlama kafalarının sayısını artırabilir veya azaltabilir. Farklı tel çapı spesifikasyonlarına bağlı olarak, alma, boşaltma ve ırgat spesifikasyonları ve türleri de özelleştirilebilir.

Sorgu +
ÖNV：Yeni Enerji Veri Kablosu için Üç Servolu Aktif Tip Bantlama Makinesi
SONRAKİ：Paralel Çift Sinyal Teli için Üç Servolu Aktif Tip Bantlama Makinesi
Product Details

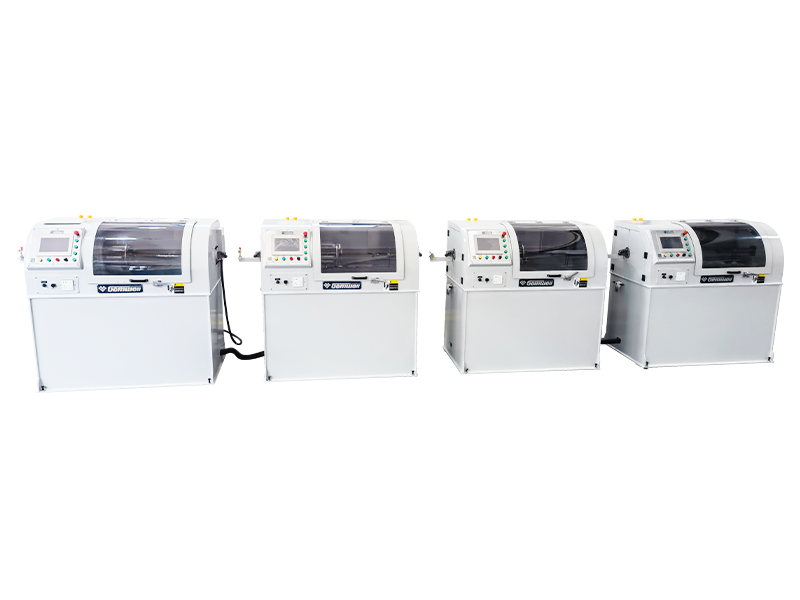

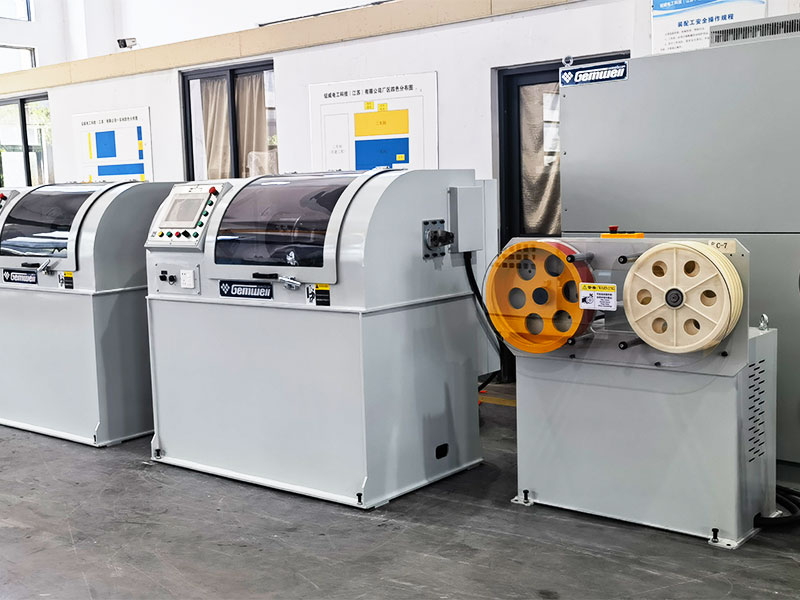

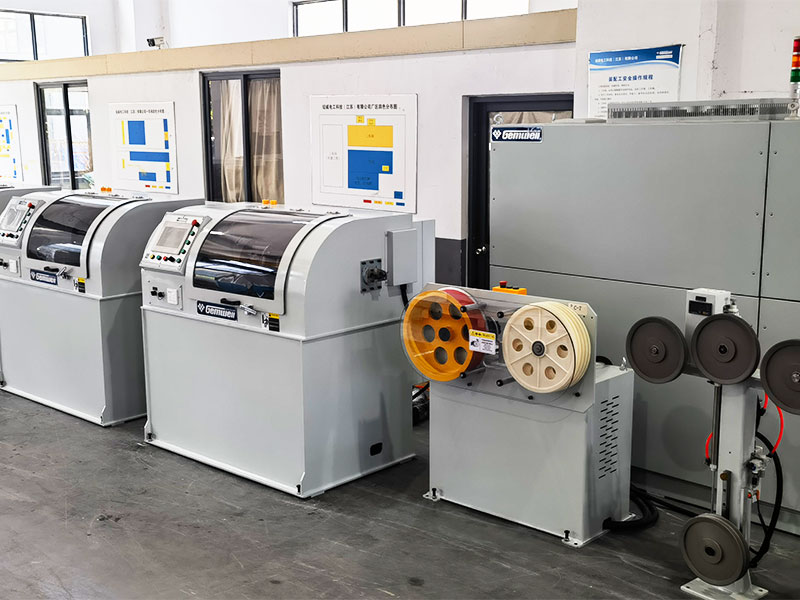

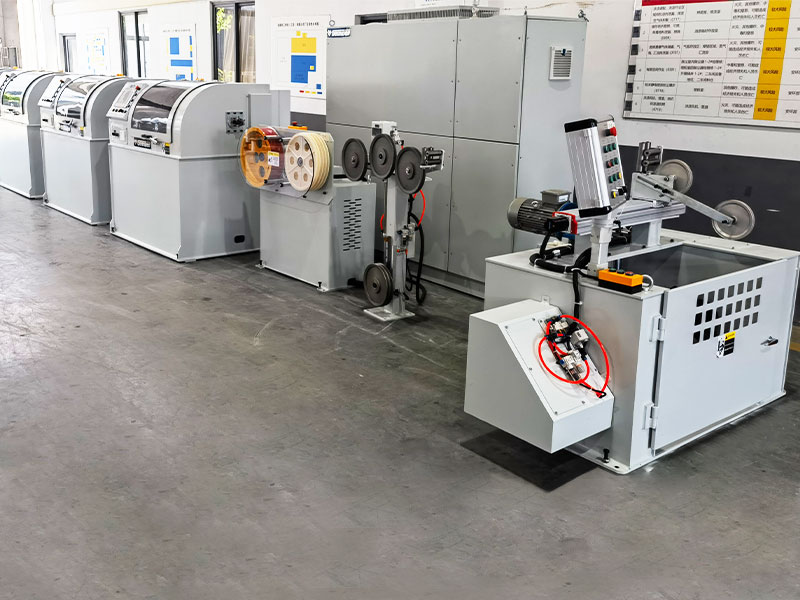

BİLEŞENLER

● 630 güç ünitesi standı 1 adet
● Gergi standları 1 adet

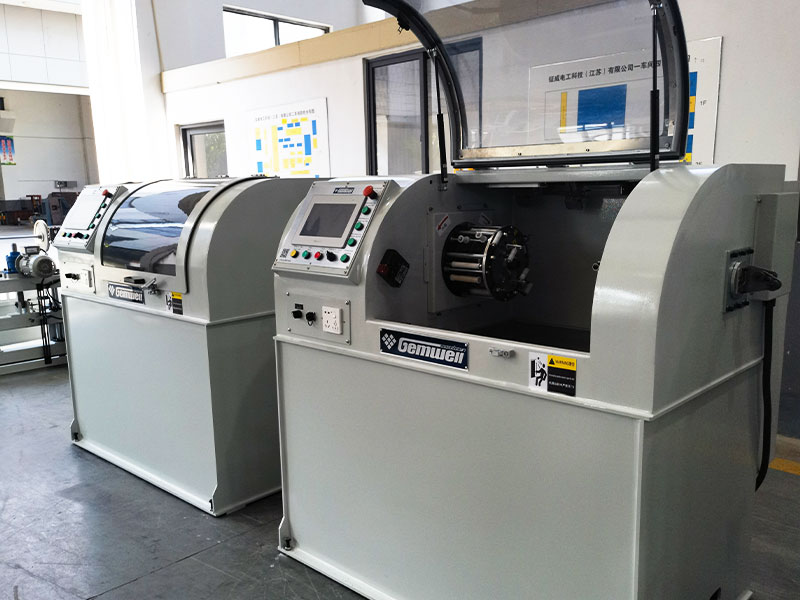

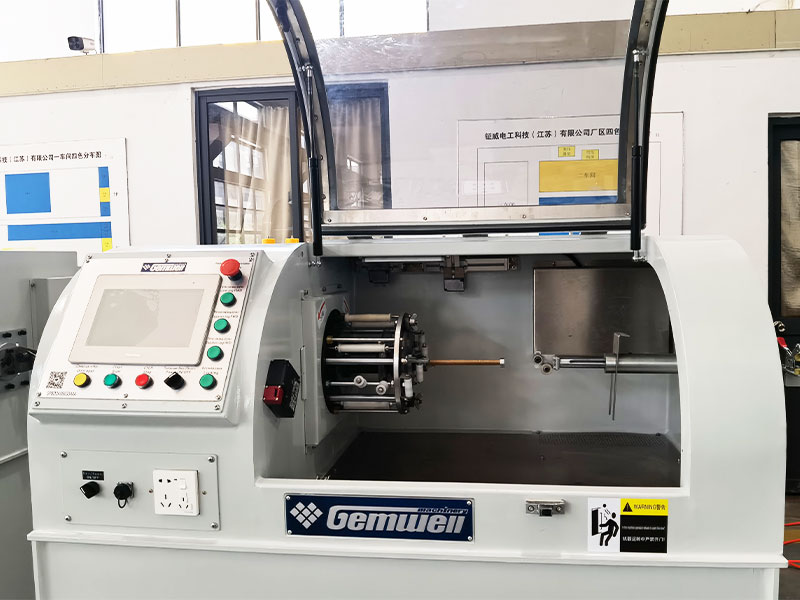

● Üç servolu güç sarma makinesi bantlama kafası 1 1 ünite
● Çap göstergesi 1 adet
● Üç servolu elektrikli sarma makinesi bantlama kafası 2 1 adet
● Çap göstergesi 1 adet
● Üç servolu elektrikli sarma makinesi bantlama kafası 3 1 adet
● Düz kayışlı ırgat 1 adet
● Çap göstergesi 1 adet
● Gergi standları 1 adet
● Ø630 şaft tipi sarma makinası 1 adet
● Kontrol sistemi 1 adet
● Stroboskop 1 adet


TEKNİK ÖZELLİKLER

Yapı türü Üç servo hareket kontrolörlü aktif tip sabit gerilimli sarma makinesi/güçlü sarma makinesi (Patent No. 202122403949.4A)
Uygun tel tipi Esas olarak sabit fazlı kablo, koaksiyel tel sarma, ayrıca kontrol hatları, özel kablolar ve diğer yuvarlak tel sarma ve sarma bantları üretimine uygulanabilir.
Uygulanabilir malzemeler AL, MYLAR, BAKIR FOLYO, PTFE, PI vb.
Uygulanabilir tel çapı Optimum aralık:Ø0,8-10mm
Ürün Özellikleri Optimum aralık:Ø1.0-12mm
Maksimum hız MAX2500RPM (yüksüz), gerçek başlatma hızı kablo gereksinimlerine göre ayarlanır
Tel hızı aralığı 1-15m/dak, hız aralığı tel tipine göre farklılık göstermektedir.
Bant makarasının dış çapı Hem levha hem de eksenel tip O.D. için sarılı bir döner tabla kullanılır. Ø300*Yükseklik 120
Bant genişliği 3-30mm
Bant makarası iç çapı 50,8/76 evrensel
Sarma adımı 1-30mm, program ayarı
Gerginlik aralığı 2N-60N/200g-6000g
Ana motor gücü 4.4KW servo hareket motoru
Bantlama gücü 1.8KW servo motor
Sarma bandı gerginliği 1.8KW servo motor
Alma gücü Doğrusal bel ırgat makinesi, 1.3KW servo hareket kontrolörü
Ödeme gücü 0.75KW dişli motor
Alma gücü 1.3KW servo motor tork modu sarma, gerilimsiz dansçı
Sargı deplasman gücü 0.4KW servo hareket kontrolörü
Bant uzunluğu 400mm, makarayı değiştirirken teli kesmeden
Bant denetimi Bant bitmek ve kopmak üzereyken otomatik kapanma.

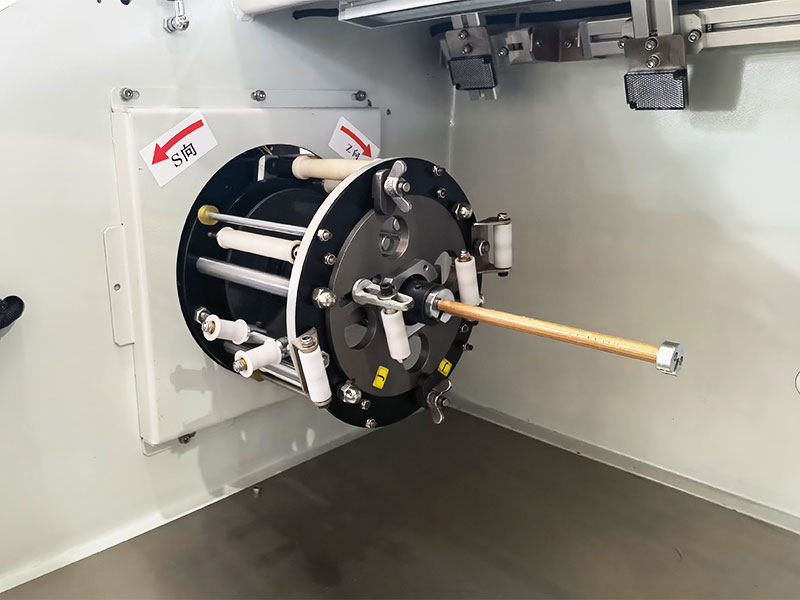

Bant sarma kalıbı Bandın iç kalıbı merkezi kanala sabitlenir, tel kılavuz tekerleğinin dış kalıbı bant depolama tüpüne sabitlenir. Her iki kalıp da uzatılabilir ve hareket ettirilebilir.
Bant sarma doğruluğu Adım toleransı:± %1, gerilim toleransı:± %1.
Örtüşme oranı %0-80, program ayarı
Formül yönetimi Dijital üretim, gerginlik, dış çap, hatve, S/Z, sıra mesafesi, hava basıncı ve diğer veriler PLC'ye kaydedilebilir.
Gerginlik ayarı Sarma bandı/ödeme/alma/sarma gergi elemanları servo motorlardır, SOP işlemi PLC'de saklanır.
Güvenlik koruması Otomatik sıcaklık/titreşim/gürültü/basınç algılama ve tahmin özelliğiyle CE standartlarına uygundur.




ÜRÜN ÖZELLİKLERİ

● Yüksek verimlilik: Dönen gövde, test ve düzeltme amacıyla statik ve dinamik olarak dengelenmiştir. Makine çalışırken küçük bir titreşim ve düşük bir ses çıkarır. Mil, uzun süreli sürekli yüksek hızlı çalışma sırasında ısı üretmez. Yüksek üretim verimliliğine ve maliyet etkinliğine sahiptir.

● Kararlı gerginlik: Üç servo motor, sırasıyla döner çerçevenin, bant malzemesi tepsisinin ve gergi dansçısının hareketini hassas bir şekilde kontrol etmek için güç sağlar.

Ana makara veya ped çapındaki değişiklikler ve rüzgar direnci gibi çeşitli etkileyici faktörler ortadan kaldırılarak stabil bir gerilim elde edilir.

● Doğru adım: Ana ırgatı hareket referans noktası olarak alarak, ana ırgat ve her dönen çerçeve, hassas birbirine kenetlenen hareket kontrolü için bir servo hareket kontrol cihazını benimser, böylece her hızda doğru bir sarma adımı elde edilebilir.

● Emek tasarrufu: Her sarma kafasının tel giriş ucuna bir sıkıştırma cihazı takılmıştır. Sıkıştırma kuvveti tele zarar vermeden ayarlanabilir; tel ters yönde çekilebilir; Konfigürasyon modu yönetimi, SOP formülünün tek tıklamayla alınması, tek tıklamayla başlangıç ​​hazırlığı ve tek tıklamayla başlatma; Bant kırıldığında/bittiğinde/ölçüldüğünde durun ve kapatın, akıllı kontrol, insan gücünden tasarruf edin.

● Düşük arıza oranı: Bant kılavuz silindirinin aşınan parçalarının düzenli olarak değiştirilmesi dışında toplayıcı halka yok, karbon fırça yok, düşük arıza oranı.

● Kolay bakım: Profinet bus kontrolünü kullanan, hızlı sinyal iletimi, düşük parazit, uzaktan arıza tespit kablosu. Makine dünyanın herhangi bir ülkesinde olursa olsun arıza tespiti ve bakımı yapılabiliyor, iletişim ağı olduğu sürece uzaktan hızlı bakım hizmetleri sağlanabiliyor.
