Bir ekstruder makinesinin ana parçaları nelerdir? Biliyor musunuz?

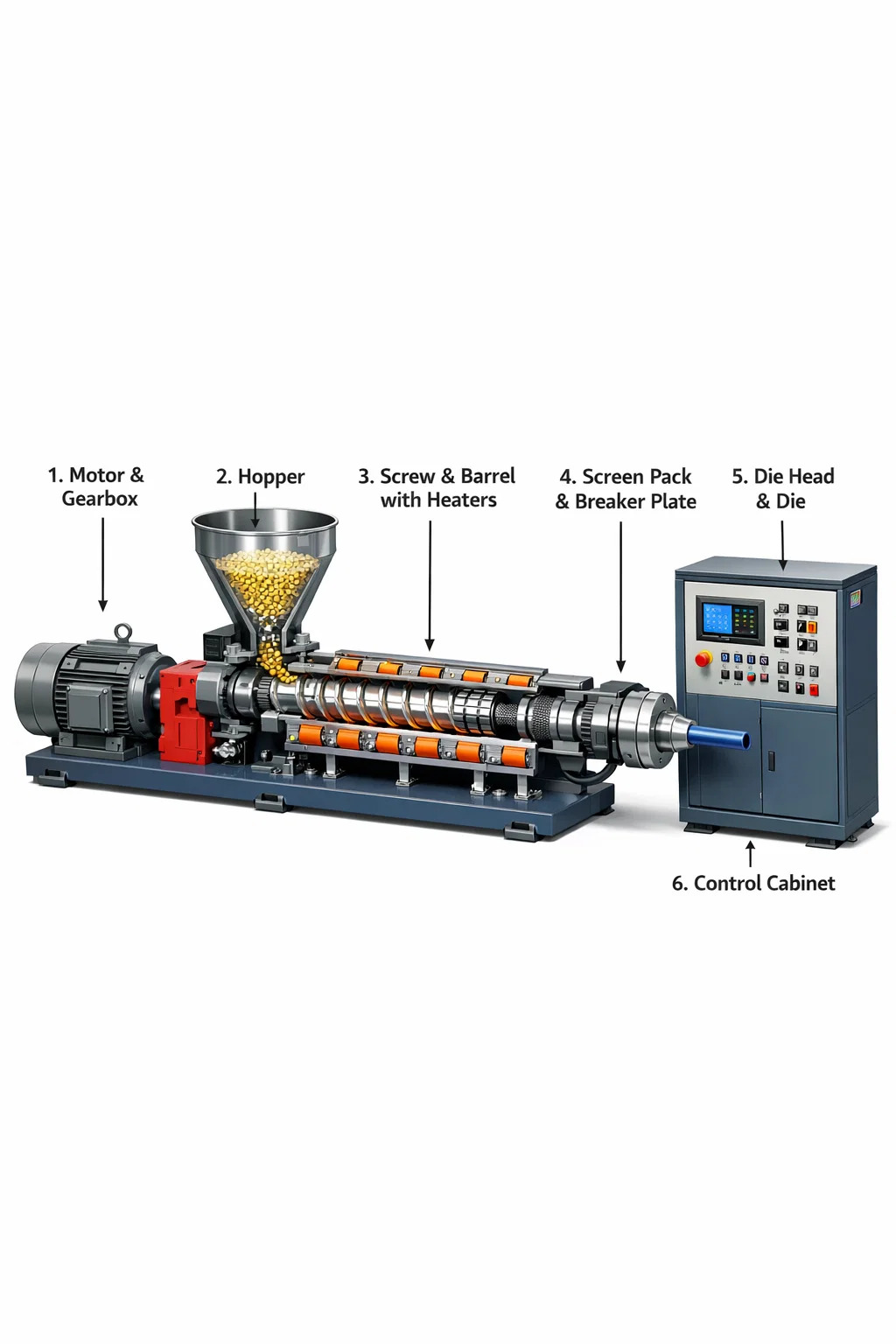

Her ne kadar bir ekstruder makinesi hantal, ağır metal bir dolaba benziyor, iç yapısı oldukça sofistike. Bunu esas olarak aşağıdaki ana parçalardan oluşan bir "aşırı ısıtılmış karıştırma pompası" olarak hayal edebiliriz:

1. Güç Kalbi: Motor ve Şanzıman

Bu, makinenin "gücünün" kaynağıdır.
Motor: Elektrikli fan motoru gibi dönme gücü sağlar.
Şanzıman: Motor çok hızlı döner ancak ekstruderin "yavaş ve sabit" güce ihtiyacı vardır. Dişli kutusu, ağır vidayı sürmek için gereken kuvveti artırırken dönme hızını azaltır.

2. Besleme Alanı: Hazne

Bu makinenin "ağzı"dır.
Bu, makinenin üstüne monte edilmiş huni şeklinde bir kaptır. İçine plastik topak, toz veya metal parçaları döküyorsunuz ve bunlar huniden makinenin içine düşecek.

3. İşleme Atölyesi: Vida ve Namlu

Bu, ekstruderin en önemli kısmıdır.
Namlu: Vidayı çevreleyen ve son derece yüksek basınca dayanabilen kalın, uzun metal bir boru.
Vida: Namlunun içinde yer alan spiral şekilli devasa bir parça. Döndüğünde hammaddeleri vida gibi ileri doğru iter.
Isıtıcılar: Namlunun dışına tutturulmuş ısıtma elemanlarının halkaları. Namluyu ısıtarak içerideki ham maddelerin itme işlemi sırasında yavaş yavaş bir "bulamaç" halinde erimesini sağlarlar.

4. Koruyucu Bariyer: Elek Paketi ve Kırıcı Plaka

Hammaddeler bir "bulamaç" halinde eridikten sonra dışarı akmadan önce bir bariyerden geçmeleri gerekir.
Kırıcı Plaka: Türbülanslı sıvı akışını düz bir akışa dönüştüren çok sayıda küçük deliğe sahip çelik bir plaka.
Elek Paketi: Kırıcı plakaya sıkı bir şekilde yerleştirilmiş olup, ham maddelerdeki erimemiş parçaları veya tozu filtreleyerek temiz bir çıktı sağlar.

5. Kalıp: Kalıp Kafası ve Kalıp

Bu, bitmiş ürünün şeklini belirleyen "kalıptır".
Filtrelenen ham madde makinenin en ön kısmına itilir.
Kalıp kafası bağlantı parçasıdır ve kalıp belirli bir şekle sahip bir çıkıştır. Hammadde bu çıkıştan güçlü bir şekilde çıkarılır ve anında tüp, levha veya profil şekline dönüşür.

6. Kontrol Merkezi: Elektrik Kontrol Kabini (Kontrol Sistemi)

Bu, makinenin "beynidir".
Namlunun hangi bölümünün ısıtılması gerektiğini ve vidanın ne kadar hızlı dönmesi gerektiğini ayarlamak için kullanılan birçok düğme, anahtar veya dokunmatik ekran bulunur. Operatör, tüm ekstruderin doğru şekilde çalışmasını sağlamak için burada komutlar verir.
