Beş Ana Yüksek Hızlı Diferansiyel Bakır Kablo (Twinax) Yapısına Ayrıntılı Genel Bakış

Yapay zeka sunucularındaki Twinax kabloları için yalıtımın etkin Dk'sinin (hava ≈1, FEP≈2,1) düşürülmesi, yüksek frekans kaybını, eğrilmeyi ve empedans kararsızlığını azaltmanın anahtarıdır. Bunu başarmak için beş düşük maliyetli üretim yaklaşımı geliştirildi.

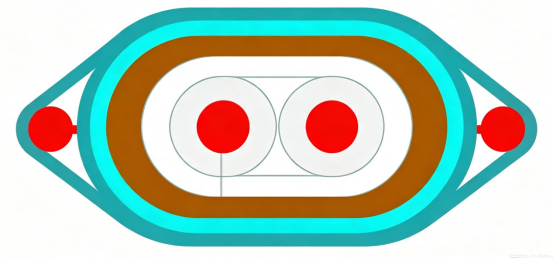

EPTFE Bantlama İnşaat Çözümü

Hiyerarşik yapı
Kırmızı ：Sinyal İletkenleri (Gümüş Kaplama Bakır / Bakır Alaşımı)
Gri : İç Köpüksüz (Katı) FEP Birincil Yalıtım
Açık Mavi : Ana EPTFE Sargı Yalıtım Gövdesi
Koyu Mavi : Dış Koruyucu Bantlama / Ekranlama Katmanları (Cu-Folyo, Al-Folyo ve diğer yapısal bileşenler)
Yanlarda Küçük Kırmızı Daireler : Topraklama / Drenaj Teli Yapısı

1. Süreç Prensibi
EPTFE bant kontrollü gerilim ve örtüşme altında iletken üzerine sarılır. Mikro gözenekli yapısı içinde hapsolmuş hava, ≈1,4–1,6'lık düşük etkili bir Dk sağlar."

2.Anahtar Avantajlar
Bu yapı ultra düşük dielektrik kaybı, çok düşük ekleme kaybı, yüksek sıcaklık direnci ve havanınkine yakın etkili bir Dk sunar.

3.Uygulamalar
448G/800G ultra hızlı Twinax, uzun mesafeli yüksek hızlı bağlantılar ve IL açısından kritik üst düzey bilgi işlem ara bağlantıları.

Çift Katmanlı FEP Ekstrüzyon Çözümü

Yapısal Katmanlama (içten dışa)
Gümüş kaplı bakır veya bakır alaşımından iki sinyal iletkeni.
İç katman : Katı FEP birincil yalıtım, tek damarlı ekstrüde.
Dış katman : Her iki iletken üzerinde birlikte kalıptan çekilmiş ortak FEP kaplama.
Montajın her iki tarafında topraklama kabloları.

1. Süreç Prensibi
İki aşamalı ekstrüzyon: Katı FEP ilk önce her iletkenin üzerine ayrı ayrı ekstrüde edilir, ardından iki yalıtımlı çekirdek yan yana yerleştirilir ve bir dış FEP katmanıyla üst üste ekstrüde edilerek çift katmanlı bir katı floroplastik yalıtım oluşturulur.
2.Avantajlar
Kararlı boyutlar, mükemmel kimyasal direnç ve mekanik dayanım, yüksek verimli, olgun proses.
3. Uygulama Senaryoları
224G'ye kadar orta/kısa erişimli yüksek hızlı kablolar; endüstriyel yüksek sıcaklıklı yüksek hızlı ara bağlantılar; orta maliyetli genel amaçlı yüksek hızlı diferansiyel bağlantılar.

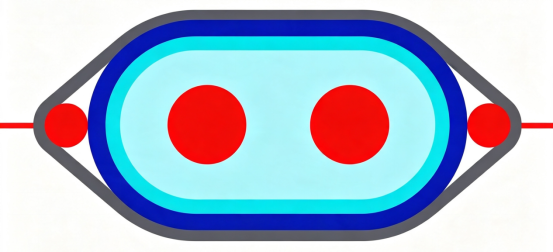

İkiz İletkenli Ko-Ekstrüzyon (monolitik)

Yapısal Katmanlama (içten dışa):
İki paralel sinyal iletkeni
İnce bir dış koruyucu bant ile her iki iletken üzerinde tek geçişli ekstrüzyonlu monolitik katı FEP/PFA dielektrik.
Her iki tarafa yerleştirilmiş topraklama kabloları

1. Süreç Prensibi
Özel olarak tasarlanmış eliptik çift çekirdekli kalıp, her iki iletkeni ortak bir dielektrik içine gömerek ve ekstrüzyon sırasında merkez adımlarını kilitleyerek tek geçişli ekstrüzyona olanak tanır.

2.Avantajlar
Sıkı iletken aralığı tutarlılığı son derece düşük çift içi eğrilik sağlar; iki adımlı FEP ekstrüzyonundan daha az işlem adımı ve daha düşük maliyet; mükemmel empedans bütünlüğü.

3.Uygulama Senaryoları
Kısa mesafeli yüksek hızlı kablolar, PCB ara bağlantıları, arka panel bağlantıları ve düşük çift içi eğri bağlantılar.

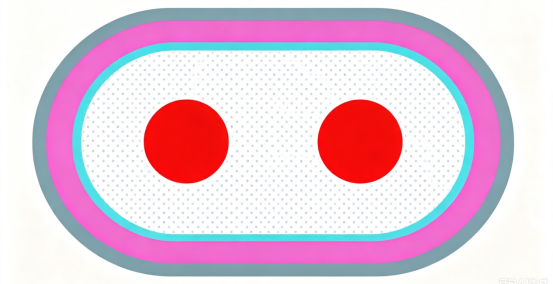

Fiziksel Köpüklü FEP

Yapısal Katmanlama (içten dışa):
İkiz sinyal iletkenleri
Mikro hücresel FEP yalıtımı.
Sağlam FEP dış kaplama.

1. Süreç Prensibi
Ekstrüzyon sırasında, erimiş FEP'e yüksek basınçlı nitrojen enjekte edilerek dielektrik malzemeyi havayla seyrelten ve genel Dk'yi düşüren kapalı hücreli mikro boşluklar oluşturulur.

2.Avantajlar
Katı FEP'e göre daha düşük Dk ve zayıflama; kontrollü empedans.

3.Uygulamalar
Orta ila uzun erişim için 224G–448G veri merkezi yüksek hızlı kabloları
ara bağlantılar.

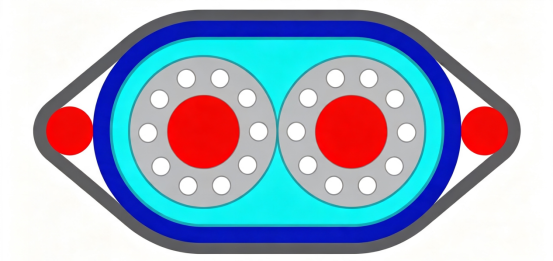

Lotus Kök Deliği Yapısı

Yapısal Katmanlama (içten dışa)

İki sinyal iletkeni
İletkenin etrafındaki çevresel uzunlamasına boşluk kanalları (kablo uzunluğu boyunca lotus kökü delikleri gibi sürekli hava boşlukları).
Dış katı FEP yalıtımı
Yan konumlandırma destek telleri

1. Süreç Prensibi
Lotus kökü kalıbı, köpüklü FEP'in kapalı hücre boşluklarından farklı olarak, düşük Dk için sürekli hava kanalları (birbirine bağlı) oluşturarak performansı artırır.

2.Avantajlar
Aynı kayıpta fiziksel köpük ile karşılaştırıldığında daha az bükülme empedansı değişimi; daha düşük maliyet; mükemmel HF SI; yüksek basınçlı köpüklendirme ekipmanı yok.

3.Uygulamalar
PCIe 6.0, 448G yeni nesil yüksek hızlı bakır kablolar – bilgi işlem sunucuları için yeni ortaya çıkan çözüm.

Üretim hattınızı gerçek yüksek hızlı kablo üretim kapasitesiyle güçlendirin.
Özelleştirilmiş ekipman çözümünüzü talep etmek için aşağıdaki bağlantıya tıklayın. ↓

İKİZ EKSENLİ YÜKSEK HIZLI BAKIR KABLO

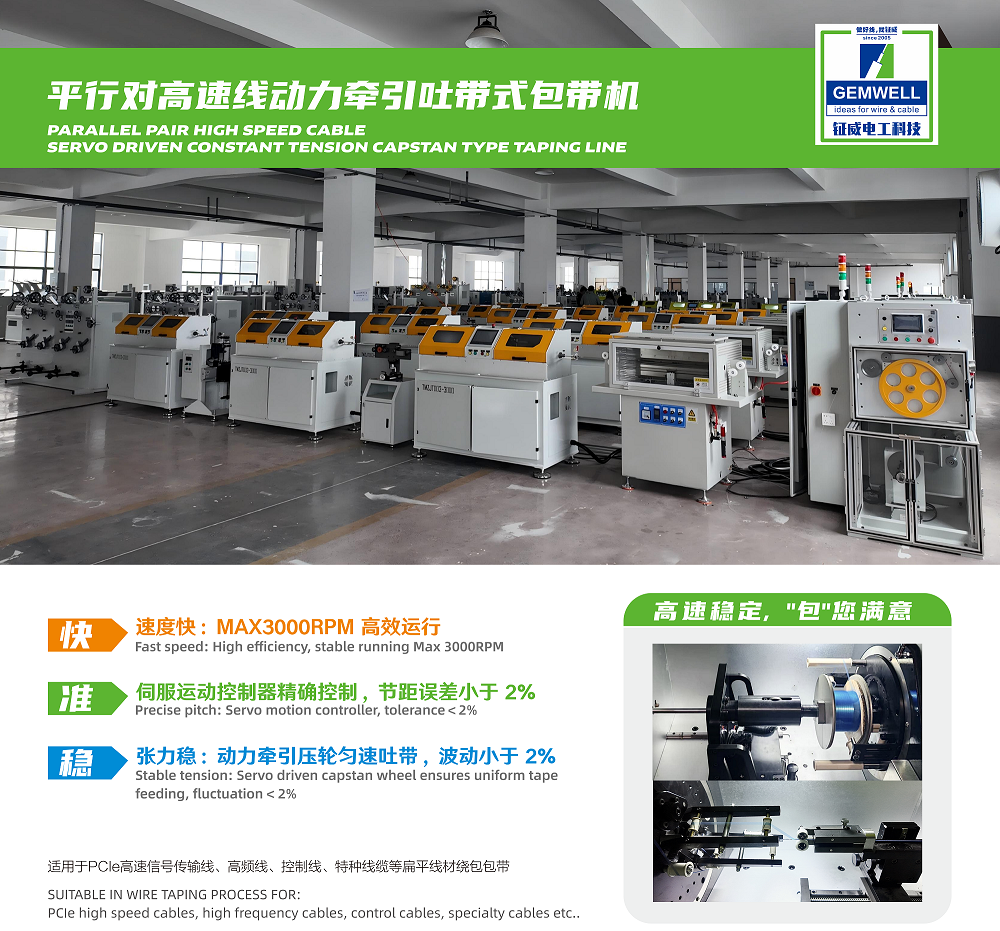

SERVO TAHRİKLİ SABİT GERGİ BANT HATTI - CAPSTAN TİP
Sabit gerilime sahip servo kontrollü bant sarma makinesi, eşit koruma ve empedans için folyoları ve PTFE bantları destekler
istikrar.

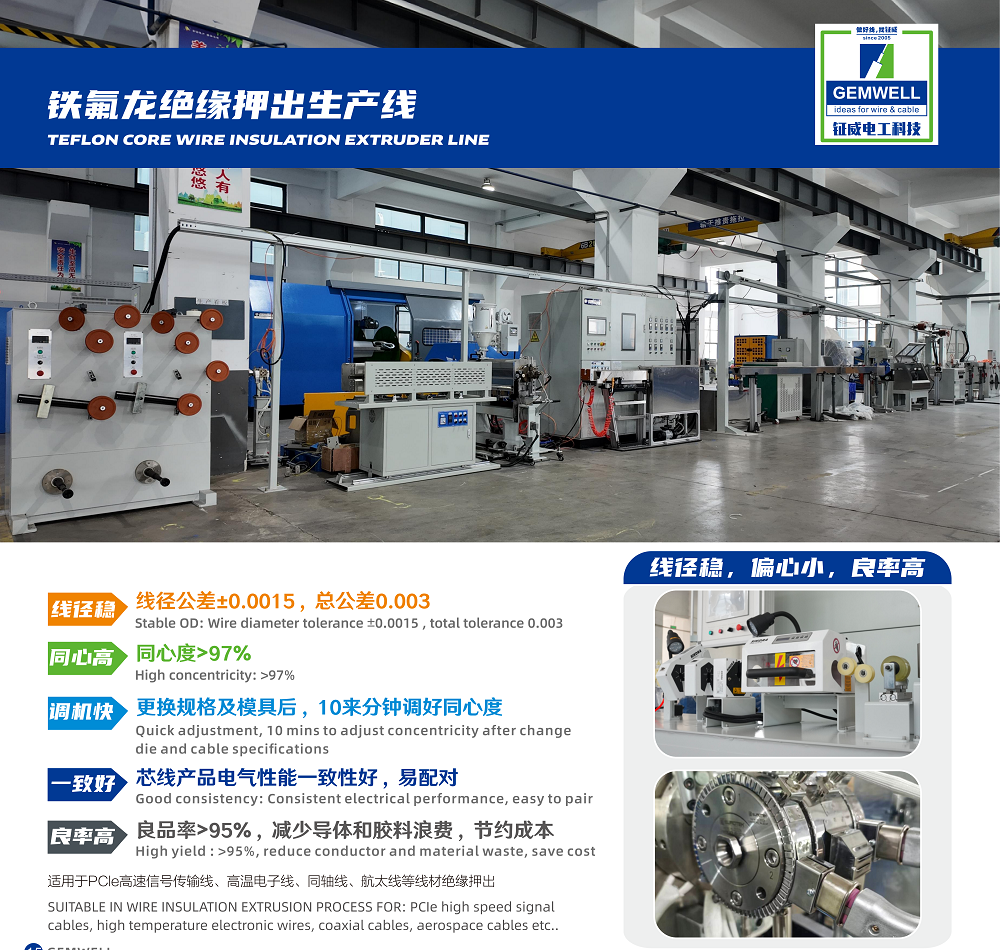

TEFLON ÇEKİRDEK TEL YALITIM EXTRUDER HATTI
Hassas kalıptan çekilmiş FEP/PFA yalıtımı, Dk ve yüksek frekans kaybını azaltarak sinyal bütünlüğünü sağlar.

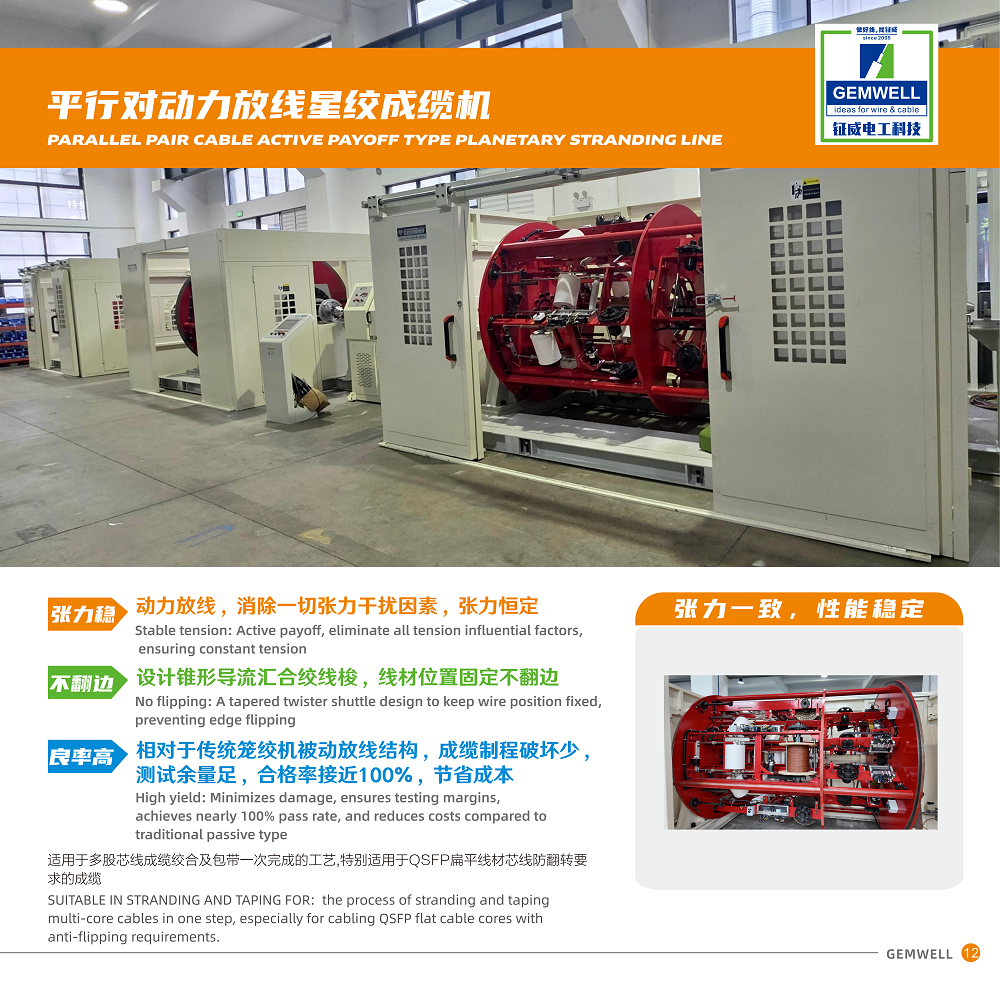

AI YÜKSEK HIZLI KABLO PARALEL ÇİFT KABLOAKTİF ÖDEME TİPİ PLANET BÜKÜM HATTI
