Yüksek Sıcaklık Tel Yalıtım Ekstrüzyon Hattı

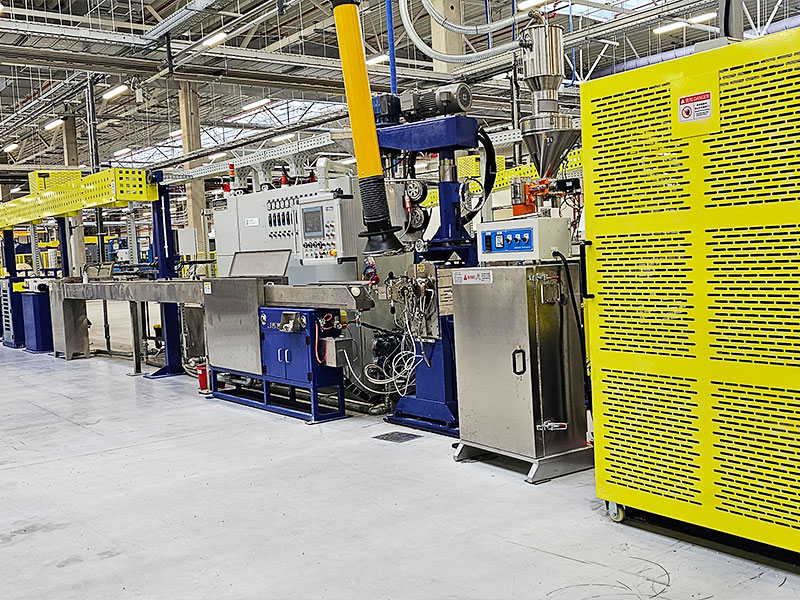

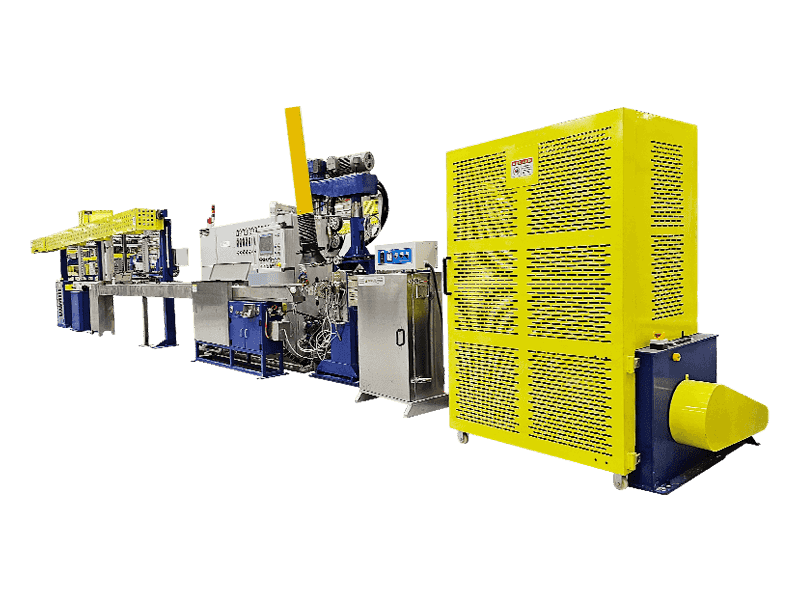

FEP/PFA/ETFE/PEEK/PA Yüksek Sıcaklık Çekirdek Tel Yalıtım Ekstrüzyon Hattı

FEP/PFA/ETFE/PEEK/PA Yüksek Sıcaklık Çekirdek Tel Yalıtım Ekstrüzyon Hattı, kişiselleştirmeye sahip standartlaştırılmamış bir ekipmandır. Ana model genellikle 20-50 mm'dir. Elektronik kabloların, sinyal kablolarının, yüksek sıcaklık kablolarının vb. çekirdek tel izolasyon ekstrüzyonu için uygundur. Yukarıdaki malzemeler karbon çeliğine karşı oldukça aşındırıcıdır. Ana makinenin vida kovanı geleneksel vida kovanlarından yapılamaz. Genel olarak, mükemmel korozyon direncine, düşük maliyete, ancak düşük mukavemete, zayıf aşınma direncine ve zayıf dayanıklılığa sahip Çin GH113 malzemeden yapılmıştır; Ayrıca, arzu edilen korozyon direncine ve son derece yüksek maliyete sahip aşınma direncine sahip olan Hastelloy C276 vidalı Inconel santrifüj döküm varil de kullanılabilir. Teflon kristal bir malzeme olduğundan iyi akışkanlık ve düşük direnç özellikleriyle erime noktası sıcaklığına ulaştığında hemen erir. Ancak soğuk koşullarla karşılaştığında kristalleşmesi kolaydır ve akışkanlığı zayıftır. Bu nedenle ana ekstruderin ısı koruma performansı çok önemlidir ve sıcaklığın 400°C'de kalması sağlanmalıdır. Yüksek sıcaklık koşullarında, Teflon'un iyi erime durumunu ve akışkanlığını korumak için malzemenin aktığı tüm parçaların sıcaklığı ±1-2°C arasında kontrol edilir. Mükemmel yüksek sıcaklık Teflon çekirdekli tel yalıtımlı ekstrüderler aşağıdaki özelliklere sahiptir: vida namlusu korozyona ve aşınmaya karşı dayanıklıdır, iyi bir termal korumaya sahiptir, doğru sıcaklık kontrolü, kalıp kapanma işaretleri olmadan makine kafası akış kanalının iyi akışkanlığı, yüksek makine kafası eşmerkezliliği, sabit ve küçük tel çapı toleransı, parçacık içermeyen pürüzsüz tel yüzeyi ve kararlı ödeme ve alma gerilimi. Firmamız kullanıcı ihtiyaçlarına göre kişiselleştirilmiş özelleştirmeyi destekleyebilir. Donanım açısından kullanıcıların seçebileceği çeşitli modeller ve temel aksesuar markaları sunabiliyoruz. Elektriksel kontrol yazılımı açısından ekonomik ve pratik veya gelişmiş elektriksel kontrol yöntemlerini de sunabiliyoruz. Farklı genel konfigürasyonlar nedeniyle bu makinenin fiyatı da büyük ölçüde farklılık gösterir. Dolayısıyla bu makinenin fiyatını belirleyen ana faktör kullanıcının ürün konfigürasyon düzeyindeki konumlandırmasıdır. Ayrıca bu ürün, yalnızca küçük parti üretimine sahip standartlaştırılmamış, özelleştirilmiş bir ekipman olduğundan tasarım, imalat, kurulum ve hata ayıklama daha uzun zaman alır. Kullanıcıların mükemmel ürün teslimatına ulaşmak için yeterli satın alma döngüsü ayırması gerekir.

Sorgu +
ÖNV：Önceki ürün yok
SONRAKİ：Sonraki ürün yok
Product Details

BİLEŞENLER

● Ödeme standı
● Doğrultma standı
● Ana ekstruder
● Ekstruder kafası
● Malzeme kurutma makinesi
● Devamlı sıcaklık hareketli kanal
● Soğutma suyu deposu
● Hava üfleme nozulu
● Kaptan
● Tel biriktirme standı
● Metre sayacı
● Lazer çap ölçer
● Yüksek frekanslı kıvılcım test cihazı
● Yapmaya başlamak
● Elektrik Kontrol Kutusu
● Aşağıdakiler özel seçeneklerdir
● Ön ısıtıcı
● Enjeksiyon makinesi
● Yazıcı
● BY-PASS malzeme boşaltma vanası
● Vakum cihazı
● Besleme hunisi kurutucusu
● Topak dedektörü
● Su elektrostatik kapasitörler
● Eksantriklik göstergesi
● Elektronik reklam panosu
● Diğer çevresel yardımcı ekipmanlar özelleştirilebilir ve eklenebilir.

TEKNİK ÖZELLİKLER

Ana Teknik Parametreler 18 tipi 23 tipi 30 tipi 35 tipi 40 tipi 45 tipi 50 tipi 60 tipi
Uygun tel tipi Yüksek sıcaklık teli, koaksiyel tel, sinyal teli, yüksek frekans teli, veri kablosu, UL elektronik tel, bina kabloları BV/BVR, güç kablosu, otomotiv teli ve bakır tel iletken katı damar izolasyon ekstrüzyonunun diğer telleri için uygundur
ABD standartlarına uygun iletken aralığı AWG46-36 AWG42-34 AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10
İletken çapı aralığı Ø0.041-0.127mm Ø0.064-0.16mm Ø0.13-0.40mm Ø0.16-0.65mm Ø0.20-0.81mm Ø0.25-1.02mm Ø0.32-1.63mm Ø0.40-2.59mm
İletken alan aralığı 0,0013-0,0127m㎡ 0.0032-0.0201m㎡ 0,01-0,15m㎡ 0,02-0,35m㎡ 0,03-0,75m㎡ 0,1-1,5m㎡ 0,2-2,5m㎡ 0,5-6,0m㎡
Ekstrüzyon dış çapı Ø0.12-0.3mm Ø0.18-0.6mm Ø0.3-1.0mm Ø0.4-1.3mm Ø0.5-1.8mm Ø0.7-2.3mm Ø0.8-2.8mm Ø1.2-3.8mm
Tel hızı aralığı 5-80 m/dak 5-80 m/dak 10-100m/dak 12-120 m/dak 15-150 m/dak 15-150 m/dak 15-150 m/dak 15-150 m/dak
Makine yapısı Ekstruder kafasını merkezi eksen olarak alın; ödemeden alıma kadar tüm parçalar doğrusal olarak dağıtılır. Standart ekstrüzyon hattının merkez yüksekliği 1 metre olup toplam uzunluğu 20-25 metredir.
Ödeme türü Şaft tipi fiber optik güç ödeme standı Şaftsız güç ödeme standı, elektrikli kaldırma, pnömatik sıkma, şaft tipi ödemeler, sürtünme gerilimi tipi ödemeler ve diğer güç ödeme standı gibi diğer tipler de özelleştirilebilir.
Ödeme özellikleri Ø100/250 Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Ödeme gücü 0.75KW 2.2KW 3.7KW 5.5KW
Ödeme gerilimi tipi Gerginliği ayarlamak için karşı ağırlık bloklarını hareket ettirin veya ekleyin/çıkarın; ayrıca gerilimi bir servo motorla ayarlamak için de özelleştirilebilir.
Doğrultma standı HAYIR 5 tekerlekli iletken doğrultma çerçevesi, iletken doğrultma tekerleği OD Ø60, tek oluklu, alet kutusuyla birlikte.
Ön ısıtıcı tipi Çoklu kılavuz tekerlekler düz kapalı sıcak hava sirkülasyonlu fırın ön ısıtıcısı, iletim tipi bakır telli ön ısıtıcı özelleştirilebilir.
Ekstruderin dönme hızı MAX40RPM MAX60RPM
Ekstruder Malzeme Çıkışı 4 kg/saat 7 kg/saat 12 kg/saat 18 kg/saat 25kg/saat 30kg/saat 38 kg/saat 60kg/saat
Ekstruder Gücü 5.5KW 7.5KW 11KW 15KW 22KW
Vida parametreleri L/D oranı 25:1, sıkıştırma oranı 3,2-3,6, FEP/PFA/ETFE vidaları ve GH113 varilleri, Inconel santrifüj döküm varilleri ve Hastelloy C276 vidaları özelleştirilebilir; PEEK/PA vidaları ve kovanları 38CrMoAlA'dan yapılmıştır.
Isıtma tipi Makine gövdesi dökme bakır ısıtma halkasıdır, boyun bakır ısıtma halkasıdır, ekstruder kafa kelepçesi/kafa/kalıp dökme bakır ısıtma plakasıdır, diğer ısıtma tipi özelleştirilebilir.
Sıcaklık kontrolü Gövde3 kelepçe1 boyun1 kafa1 kalıp1 Gövde4 kelepçe1 boyun1 kafa1 kalıp1
Isıtma gücü 4KW 5KW 6KW 8KW 10KW 12KW 15KW 18KW
Namlu soğutma 3 bölümlü santrifüj fan 4 bölümlü santrifüj fan
Besleme hunisi kurutucusu 12kg 25kg 50kg
Petek plakası FEP/PFA/ETFE için Hastelloy C276 malzemesi, PEEK/PA için 38CrMoAlA malzemesi. İçten akış odaklı yapı, yivli delik aracılığıyla birbirine bağlanan akış delikli delikler, ölü uç yok, konik contalı petek plaka ve flanş, tutkal sızıntısı yok

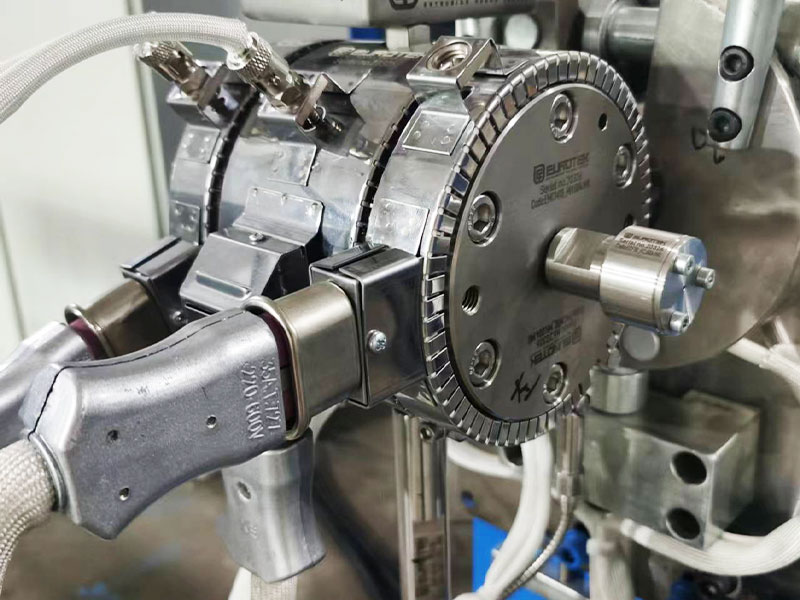

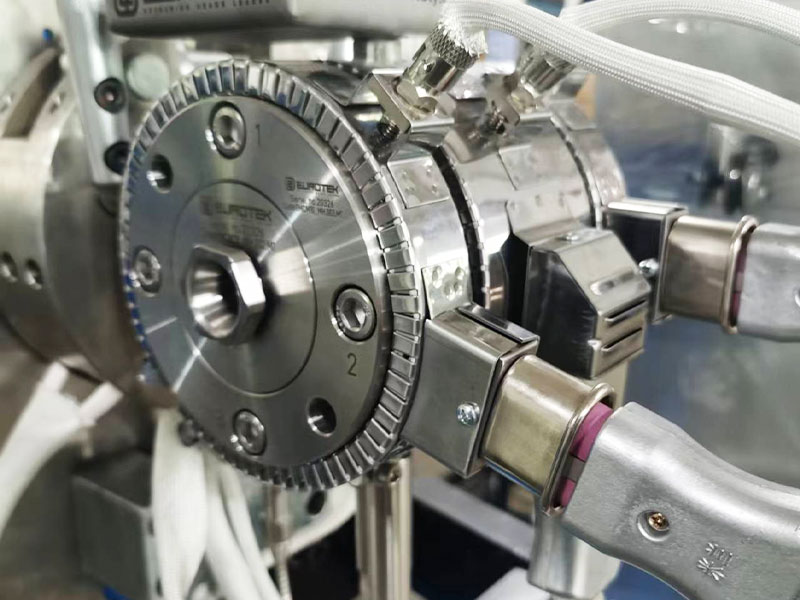

Kafa tipi ​U7 tipi otomatik merkezleme kafası, dış yolluk tekdüze basınç hareketi, tek katmanlı/çift katmanlı/tek enjeksiyon şeridi/çift enjeksiyon şeritleri vb. gibi farklı yapılarla özelleştirilebilir ve diğer ayarlanabilir tip veya (otomatik merkezleme mikro ayarlanabilir) ekstruder kafası da özelleştirilebilir.
Kafa markası Çin malı ekstruder kafası, FEP/PFA/ETFE malzemeleri için GH113, PEEK/PA malzemeleri için SKD61. EUROTEK/UNITEK/EUROCAB/MICRODIA gibi diğer markalara göre özelleştirilebilir
Kafa kelepçesi Bir makine kafası kelepçesinin iki yarısı vardır ve iki adet yukarı-aşağı vidalı çubuk kelepçesi seti senkronize olarak bulunur. Tek yönlü bir anahtar dahil edilebilir ve diğer malzemeler veya makine kafası kelepçeleri özelleştirilebilir.
Kafa tesviye Kafa flanşı çift yerleştirme pimi yapısını benimseyen kafanın yükseklik seviyesi uzun süre değişmeden kalır.
Vakum cihazı Negatif basınçlı vakum cihazı, hava pompalama portu başlık girişine monte edilir, hava pompalama üniteleri veya diğer tipleri mevcuttur
Hareketli kanal Devamlı temperature movable flume, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Soğutma suyu deposu 5 Metre tek katmanlı U şeklinde tank, sirkülasyonlu su soğutma sistemi, su soğutucu yok. Tankın tamamı SUS304 malzemeden yapılmıştır. Özelleştirme mevcuttur.
Yüksek basınçlı hava üfleme nozulu Döndürülmüş tip üfleme nozulu, POM malzemesi, çift üfleme yapısı, hareketli su deposuna yerleştirilmiş, soğutma suyu deposu, ırgat, diğer üfleme nozulu türleri özelleştirilebilir.
Kaptan type Tek tekerlek kayışlı tip 3 oluklu bölünmüş parçalı tekerlek Hafif titanyum aşınmaya dayanıklı paslanmaz çelik çift tekerlekli ırgat
Kaptan wheel diameter Ø375 tek teker kayış tipi Ø375 yüksek mukavemetli titanyum alaşımlı çift tekerlek tipi, tekerlek çapı özellikleri özelleştirilebilir.
Kaptan power 3.7KW servo motor dişli kutusu 3.7KW servo motor
Tel birikimi gerginlik standı Eğimli tel biriktirme gergi standı, toplam uzunluk 9 metre, çelik levha palet, hafif çalışan araba, 10 oluk + tel biriktirme çarkı için 9 oluk, toplam tel depolama kapasitesi 150 metre, servo motor gerginliği. Diğer türler özelleştirilebilir.
Tel toplama çarkı çapı Ø80 Ø100, tekerlek çapı özelleştirilebilir Ø150, tekerlek çapı özelleştirilebilir Ø180, tekerlek çapı özelleştirilebilir
Metre sayacı 400 mm'lik tekerlek çevresi ile kılavuz tekerlek tipi sayaç sayacı. Tespit etmek için bir kodlayıcı kullanır ve sayaç düzeltme katsayısının ince ayarına izin verir. Diğer sayaç sayma cihazları türleri de mevcuttur.
Yapmaya başlamak type Çift kafalı şaft tipi sarma, otomatik makara değiştirme tipi veya diğer şaftsız tel çekme makineleri özelleştirilebilir.
Yapmaya başlamak reel spcification Ø100/Ø200/Ø300 Ø200/Ø300/Ø400 Ø300/Ø400/Ø500/Ø630
Yapmaya başlamak power 0.75KW 2.2KW 3.7KW
Yapmaya başlamak wire arrangement Kablo düzenlemesi için 0,4KW servo motor
Lazer çap ölçer Çin yapımı tel çapı ölçer, ölçüm doğruluğu 0,0001 veya 0,001'dir, SIKORA/ZUMBACH/PROTON/TAKIKAWA vb. gibi diğer markalar özelleştirilebilir.

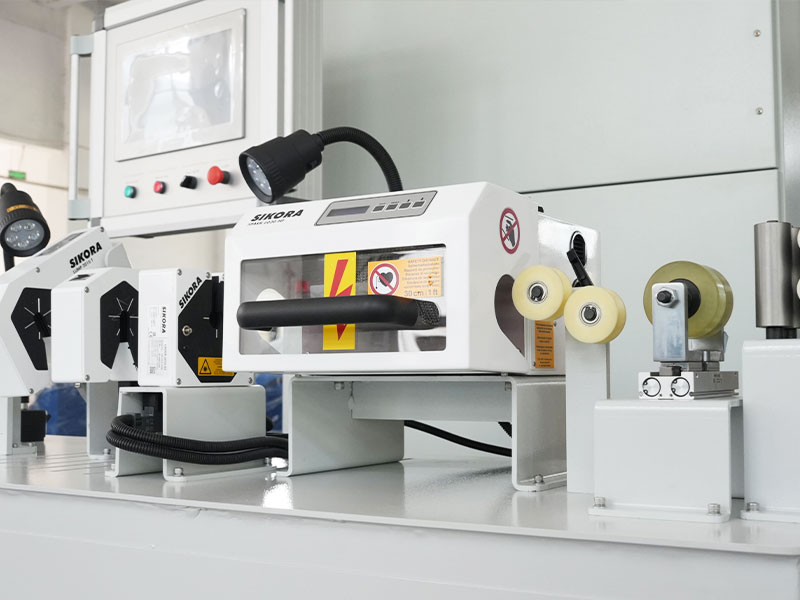

Yüksek frekanslı kıvılcım test cihazı Çin'de üretilen boncuk tipi yüksek frekanslı kıvılcım test cihazı, voltaj 0-15KV'dir, CLINTON/SIKORA/PROTON gibi diğer markalar özelleştirilebilir.
Elektrik kontrol kutusu Çevre dostu alev geciktirici boya kaplı VICTOR elektrik kabini, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER anahtarlar, RKC sıcaklık kontrol cihazı.Motor ve frekans dönüştürücü markaları özelleştirilebilir.
Toplam güç (çizgi makinesi hariç) 32KW 35KW 42KW 45KW 60KW 70KW 75KW 80KW



OPSİYONEL ÖZELLEŞTİRME ÖĞELERİ

Kaptan wire drop device Tel bırakma cihazı olmayan maça teli izolasyon ekstrüzyon ırgatı, bir tane eklenecek şekilde özelleştirilebilir.
Şerit enjeksiyon makinesi Şerit enjeksiyon makinesi özelleştirilebilir.
Basınç testi Kafa flanşında basınç sensörleri veya patlamaya dayanıklı emniyet valfleri özelleştirilebilir.
Corona makinesi ve kürleme tesisleri Yüzey işleme korona makineleri, kürleme tesisleri veya diğer yüzey işleme türleri özelleştirilebilir.
Yazıcı Yazıcı or other types can be customized.
Fön makinesi Makine yüksek hızlı ekstrüzyondayken yüksek verimli fön makinesi özelleştirilebilir.
Topak dedektörü Çin markalarının çap ölçerindeki ölçüm cihazına yumru algılama özellikleri eklemek veya SIKORA/ZUMBACH/PROTON/TAKIKAWA gibi diğer markaları özelleştirmek için özelleştirilebilir seçenek.
Su statik kapasite ölçer BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA gibi su statik kapasite ölçer özelleştirilebilir.
Eksantriklik göstergesi Eksantriklik göstergesi, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Soğutucu Yalıtımlı katmana sahip soğutucu veya tank özelleştirilebilir.
Asılı elektronik tahta LED çift taraflı elektronik ekranlar veya diğer tipler desteklenir.
Akıllı formül yönetim sistemi Akıllı formülasyon yönetim sistemleri özelleştirilebilir ve alma gerilimi, depolama hattı gerilimi, ön ısıtma sıcaklığı, ana sıcaklık kontrolü, ekstrüzyon çapı, alma sıra mesafesi, hava basıncı değerleri gibi veriler PLC'ye beslenecektir. Profinet veri yolu iletişim modunu, MES veri toplama ve içe aktarma desteğini, tek tuşla çağrı üretim sürecini, tek tuşla başlatmayı kullanır ve dijital akıllı ürünlere olanak tanır.
Çevresel Yardımcı Ekipmanlar Diğer çevresel aksesuarlar veya makinenin tamamı için özel özelleştirmeler özelleştirilebilir.
Elektrik kabloları 2,5 metrelik havai kablo oluğu standı, hava boruları, sinyal kabloları ve izolasyonlarla düzenlenmiş güç kablosu, elektrik kontrol kutusunun üstünden kablo girişi, özelleştirilebilir alternatif yöntemler.
Güvenlik düzenlemeleri standardı Çin'in CCC güvenlik standartlarına uygun olarak üretilmiştir ve CE/CSA/UL güvenlik standartlarını karşılayacak şekilde özelleştirilebilir.
Güç kaynağı standartları Farklı ülke ve bölgeler için özelleştirilebilir voltaj ve frekansa sahip 3 fazlı 380V/50Hz güç kaynağı.




ÜRÜN ÖZELLİKLERİ

● Geniş uygulama yelpazesi: PEEK/PA tel ekstrüzyonu, kauçuğun türüne bağlı olarak bir vida değiştirilerek elde edilebilir.
● Sızdırmaz tasarım: Benzersiz sızdırmazlık ve konumlandırma yapıları, flanşın malzeme sızıntısı yapmamasını ve ekstrüzyon kafasının yükseklik seviyesinin uzun süreli kullanımda bile sabit kalmasını sağlar.
● Yüksek Kalite: Yalıtımlı tellerimiz %93-%97 eşmerkezliliğe ve ±0,005 dış çap değişimine sahiptir.
● Hassas Sıcaklık Kontrolü: ±1°C dahilinde.
● Zeki: Akıllı yönetim sistemimiz özelleştirilebilir; böylece SOP formüllerine kolay erişim, tek tıklamayla başlangıç ​​hazırlıkları ve akıllı operasyon sağlanır.
● Kolay bakım: Çin dışındaki müşteriler, hızlı ve düşük parazitli sinyal iletimi sağlayan Profinet veri yolu kontrol sisteminin kullanımını kişiselleştirebiliyor. Herhangi bir ülke veya bölgede iletişim ağı olduğu sürece uzaktan arıza tespiti, sorun giderme ve bakım hizmetleri hızlı bir şekilde hayata geçirilebilir.
