Kablo Telleri Ne Kadar Derin? Kurulum Derinliği Kılavuzu

Doğrudan Cevap: Kablo Telleri Ne Kadar Derine Gömülü?

Kablo telleri aşağıdaki derinliklere gömülür: 6 inç (15 cm) ila 36 inç (91 cm) kablo tipine, uygulamaya, voltaj seviyesine ve yerel kanun gereksinimlerine bağlı olarak. Konut ortamlarında, düşük voltajlı yatay kablolar zeminin sadece 6 inç altına oturabilirken, yüksek voltaj iletim hatları 36 inç veya daha derine kurulabilir. Amerika Birleşik Devletleri'ndeki Ulusal Elektrik Yasası (NEC), kablo tipine ve kurulum ortamına göre önemli ölçüde değişen minimum gömme derinliklerini belirler.

Bu derinlikleri anlamak yalnızca uyumluluk meselesi değildir; kablonun güvenliğini, dayanıklılığını ve uzun vadeli performansını doğrudan etkiler. Hassas bir şekilde üretilen kablolar tel ve kablo ekstruder belirtilen derinliklerde yer altı kurulumunun mekanik ve çevresel streslerine dayanacak şekilde tasarlanmış özel yalıtım kalınlıkları ve kılıf malzemeleriyle tasarlanmıştır.

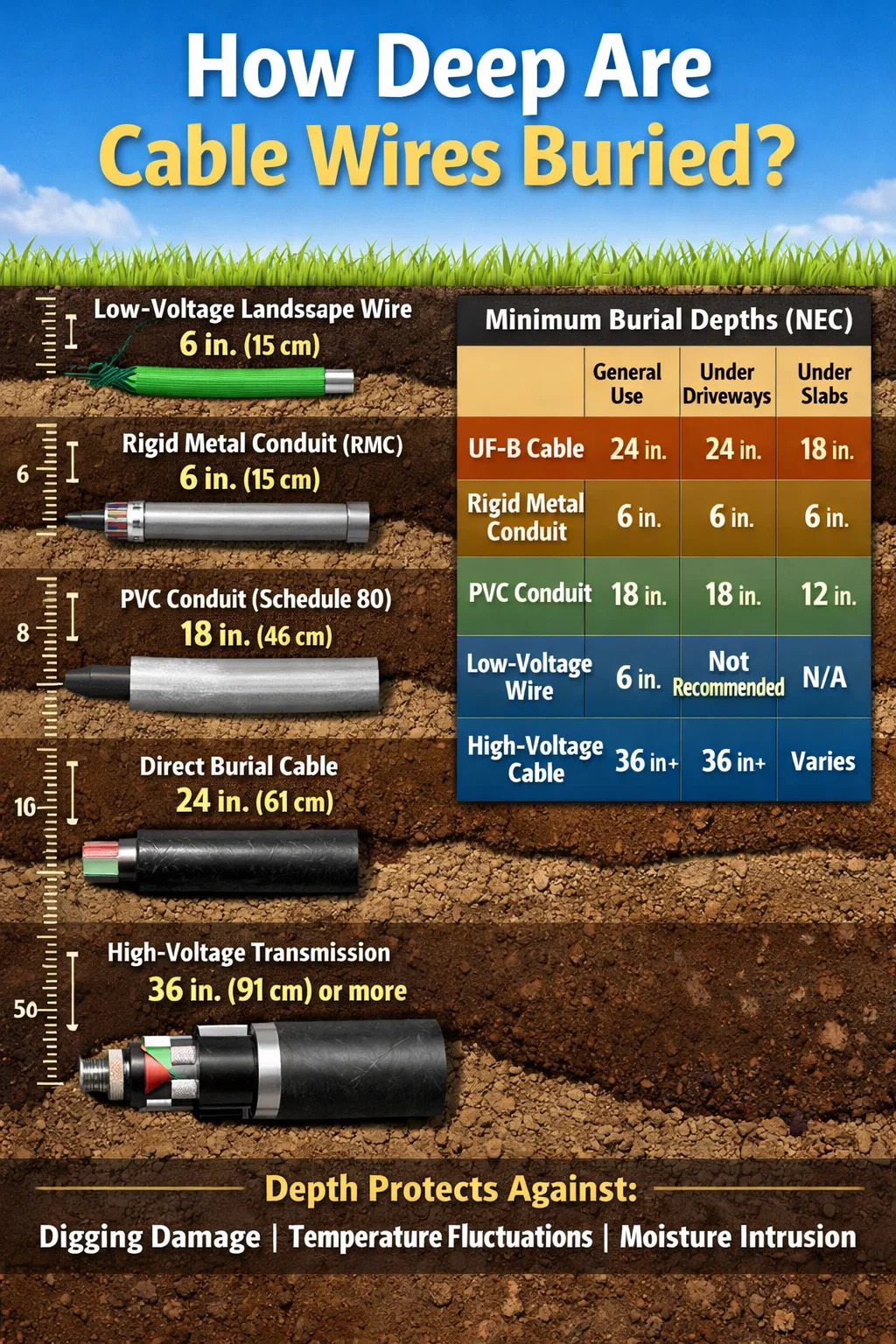

Aşağıda NEC Tablo 300.5'e göre standart minimum gömme derinliklerinin hızlı referans özeti bulunmaktadır:

Defin Derinliği Neden Çoğu İnsanın Düşündüğünden Daha Önemlidir?

Gömme derinliği kod yazarları tarafından icat edilen keyfi bir kural değildir. Bunun nedeni, kabloların yeraltına yerleştirildikten sonra bir dizi karmaşık fiziksel tehditle karşı karşıya kalmasıdır. Yüzey aktiviteleri (yaya trafiği, araçlar, bahçe aletleri, donma-çözülme döngüleri, oyuk açan hayvanlar) hepsi derinlikle birlikte zayıflayan mekanik kuvvetler üretir. Çim yüzeyinin 6 inç altında duran bir kablo, standart bir bahçe küreği nedeniyle ciddi risk altındadır. 24 inçlik aynı kablo iyi korunmaktadır.

Mekanik hasarın ötesinde derinlik de geçerlidir termal kararlılık . Toprak sıcaklığı yüzeye yakın yerlerde önemli ölçüde dalgalanır. Birçok Kuzey Amerika ikliminde, toprağın üstteki 12 inçlik kısmı kış ve yaz arasında donma noktasının altından 30°C'nin (86°F) üzerine çıkabilir. Bu aşırı sıcaklıklar, kablo yalıtımının ve kılıf malzemelerinin genleşmesine, büzülmesine ve sonunda bu tür koşullar için derecelendirilmedikleri takdirde çatlamalarına veya sertleşmelerine neden olur. Modern bir teknolojiyle üretilen kablolar tel ve kablo ekstruder termal bozulmaya dirençli çapraz bağlı polietilen (XLPE) veya özel PVC bileşikleri kullanın, ancak bu malzemeler bile daha fazla gömme derinliğinin sağladığı tamponlanmış sıcaklık ortamından yararlanır.

Nem bir diğer kritik faktördür. Sığ derinliklerde kablolar sızan yüzey suyuna, sulamaya ve göllenmeye maruz kalır. Doğrudan gömülen kablolar tasarım gereği su geçirmez olsa da, yıllar boyunca tekrarlanan ıslak-kuru döngüler yine de konnektörlerin, bağlantı uçlarının ve yalıtımsız bölümlerin kalitesini bozar. Altyapı kablolarını 30 ila 36 inç arasında kuran kamu hizmetleri ve yükleniciler, minimum kod derinliğindeki konut kurulumlarıyla karşılaştırıldığında nemle ilgili arıza vakalarının önemli ölçüde daha düşük olduğunu bildiriyor.

Yeraltı Kablo Çeşitleri ve Özel Derinlik Gereksinimleri

Tüm kablolar eşit şekilde üretilmemiştir ve yapıdaki farklılıklar, doğrudan farklı kablolar kullanılarak nasıl üretildikleriyle ilişkilendirilebilir. tel ve kablo ekstruder konfigürasyonlar — doğrudan farklı derinlik gereksinimlerine ve gömme uygunluğuna dönüşür.

UF-B (Yeraltı Besleyici) Kablosu

UF-B kablosu, Amerika Birleşik Devletleri'nde konut inşaatlarında kullanılan en yaygın doğrudan gömme kablodur. "B" işareti, boru olmadan yeraltına gömülmeye uygun olduğunu gösterir. İletkenleri ayrı ayrı yalıtılmıştır, daha sonra tüm düzenek neme, mantarlara ve korozyona dayanıklı sağlam bir termoplastik kılıfla kaplanır. NEC, UF-B'nin en az 24 inç kablo kanalı olmadan çalıştırıldığında. Bu derinlik, rutin kazma faaliyetlerine ve yüzey yüklerine karşı yeterli koruma sağlar.

Tipik uygulamalar arasında dış mekan çıkış devreleri, garaj alt panelleri, ek bina beslemeleri ve yüksek voltajlı bahçe aydınlatması yer alır. 20 amp'lik bir dış devreyi müstakil bir garaja besleyen 12/2 UF-B kablosunun, tüm yol boyunca - herhangi bir peyzaj, patika veya çim altı da dahil olmak üzere - tam 24 inç gömülmesi gerekir.

Boru içinde THWN/THHN Tel

THWN ve THHN, kablo kanalı içinde kullanılmak üzere tasarlanmış ayrı iletkenlerdir; tek başına doğrudan gömülmeye uygun değildirler. Ancak, kurulduğunda sert metal boru (RMC) , NEC sadece bir gömme derinliğine izin veriyor 6 inç . Bunun nedeni, kanalın kendisinin, derinliğin sağlayacağı mekanik korumayı sağlamasıdır. 6 inçlik bir hendekteki RMC, kürek darbesine karşı 24 inçlik çıplak kabloya göre çok daha dayanıklıdır.

Çizelge 80 PVC boru orta bir yol sunar; Çizelge 40'a göre darbeye daha dayanıklıdır, minimum 18 inç gömme gerektirir. En yaygın tip olan Çizelge 40 PVC boru, genel kullanımda 18 inç ve betonun altında 12 inç gömülmelidir.

Alçak Gerilim Peyzaj ve Sulama Kabloları

Bahçe yolu aydınlatması, peyzaj hoparlörleri ve damla sulama kontrolörleri için kullanılanlar gibi 30 voltun altında çalışan kabloların hemen gömülmesine izin verilir. 6 inç . Buradaki mantık, düşük voltajın minimum elektrik çarpması tehlikesi oluşturmasıdır. Öyle olsa bile, çoğu bahçe aletinden kaçmak için 6 inç zar zor yeterlidir. Birçok profesyonel peyzaj uzmanı, özellikle ekime tabi alanlarda pratik bir güvenlik marjı olarak düşük voltajlı kabloyu 8 ila 10 inç arasında gömüyor.

Telekomünikasyon ve Veri Kabloları

Gömülü telefon, fiber optik ve veri kabloları, genellikle kurulumu yapan kuruluş veya Telekomünikasyon Endüstrisi Birliği (TIA) tarafından belirlenen kendi standartlarına uygundur. Fiber optik kablolar genellikle gömülüdür. 18 ila 36 inç Yolların ve araba yollarının altında daha derin kurulum gerekir. Bu kablolar, zemin teması ve kemirgen direnci için optimize edilmiş çoklu tampon katmanları, güç elemanları ve dış kılıflar uygulayan son derece uzmanlaşmış tel ve kablo ekstrüder sistemleri kullanılarak üretilir.

Yüksek Gerilim Şebeke İletim Kabloları

2.000 voltun üzerinde gerilim taşıyan yer altı iletim kabloları, konut NEC'sinden ziyade kamu hizmeti mühendisliği spesifikasyonlarına tabidir. Tipik gömme derinlikleri 36 inç ila 60 inç (91 ila 152 cm) ve bazı şehir içi kanal bankası kurulumlarında, kanal bankasının üst kısmı zeminin 30 inç altına oturabilir ve kablolar içeriden daha da derine inebilir. Bu kablolar, XLPE yalıtım, metalik ekranlama, zırhlama ve çok katmanlı dış kılıflara sahip, büyük ölçekli tel ve kablo ekstruder hatlarında üretilen en karmaşık ürünler arasındadır.

Tel ve Kablo Ekstruder Teknolojisi Yeraltı Kablo Performansını Nasıl Tanımlıyor?

Bir kablonun herhangi bir gömme derinliğinde hayatta kalma yeteneği neredeyse tamamen nasıl üretildiğine bağlıdır. bir tel ve kablo ekstruder kablo üretimindeki ana makinedir; termoplastik veya termoset bileşikleri eritir ve bunları hassas bir şekilde kontrol edilen sıcaklık, basınç ve hız koşulları altında iletkenler üzerine eşit şekilde uygular. Bu sürecin kalitesi, yalıtım kalınlığının tutarlılığını, ceket yapışmasını, boşluksuz kesitleri ve çevresel stres faktörlerine karşı direnci belirler.

Yeraltı Kablo Üretiminde Kullanılan Ekstruder Çeşitleri

Yalıtım malzemesine ve kablo tipine bağlı olarak çeşitli tel ve kablo ekstruder kategorileri kullanılır:

• Tek vidalı ekstrüderler — Kablolara PVC, polietilen veya TPE kılıf uygulamak için en yaygın konfigürasyon. Dönen bir vida eritir ve bileşiği iletkendeki bir kalıp yoluyla iletir. UF-B dış kılıf uygulaması, alçak gerilim peyzaj kablosu ve genel amaçlı kablolama için kullanılırlar.
• Tandem ve üç kafalı ekstruder hatları — Yalıtımın, yarı iletken katmanların ve dış kılıfların sırayla veya aynı anda uygulanması gereken çok katmanlı kablo yapımında kullanılır. Bunlar, katman bütünlüğünün dielektrik performansını doğrudan etkilediği orta gerilim ve yüksek gerilim yer altı kablolarının üretimi için gereklidir.
• CV (sürekli vulkanizasyon) hatları — XLPE yalıtımlı kablolar için kullanılan özel bir tel ve kablo ekstruder sistemi. Ekstrüzyondan sonra kablo, çapraz bağlanmanın meydana geldiği nitrojen veya buharla doldurulmuş ısıtılmış bir tüpten geçer. Bu şekilde üretilen XLPE, sürekli olarak 90°C'ye ve kısa devre koşullarında 250°C'ye kadar iletken sıcaklıklarına dayanabilir; bu, gömülü iletim kabloları için gerekli özelliklerdir.
• Katener sürekli vulkanizasyon (CCV) hatları — Kablonun, çapraz bağlama sırasında kablo geometrisini korumak için yer çekimine dayanan, katener şeklindeki bir tüp içinden geçtiği bir varyant. Bunlar, şebeke altyapısı için 36 inç veya daha fazla gömülü olanlar dahil, en zorlu yüksek gerilim kabloları için kullanılır.

Yalıtım Malzemeleri ve Gömülmeye Uygunluk

Tel ve kablo ekstrüderine beslenen bileşik, nihai kablonun belirli gömme derinlikleri ve ortamları için uygunluğunu belirler:

Bir tel ve kablo ekstruderinin duvar kalınlığında son derece sıkı toleransları (genellikle güç kabloları için ±%5 veya daha iyisi) koruması gerekir, çünkü eşit olmayan yalıtım, kurulumdan yıllar sonra dielektrik arızasına yol açabilecek lokal elektriksel stres noktaları oluşturur. Derinlere gömülü kablolar için bu tür arızaların tespit edilmesi ve onarılması pahalı ve yıkıcıdır; bu da ekstrüder aşamasındaki üretim kalitesini uzun vadeli gömülü kablo güvenilirliğinde en önemli faktör haline getirir.

NEC Ötesinde Bölgesel Farklılıklar ve Kod Farklılıkları

NEC, Amerika Birleşik Devletleri'nde gömme derinliği için bir temel sağlar, ancak uygulanabilir tek standart değildir ve çoğu durumda en katı standart bile değildir. Yerel değişiklikler, eyalet düzenlemeleri, kamu hizmeti irtifak gereklilikleri ve uluslararası standartların tümü, gereken gömme derinliğini NEC minimumlarının ötesine artırabilir.

ABD Yerel Değişiklikleri

Birçok yargı bölgesi NEC'yi yerel değişikliklerle benimser. Örneğin Kaliforniya'nın, Başlık 24 aracılığıyla, belirli uygulamalarda daha derine gömülmeyi gerektirebilecek ek gereksinimleri vardır. Kuzey eyaletlerindeki bazı belediyeler, donma hattı derinliğini hesaba katmak için daha derin gömme gerektirir - Minnesota veya Maine'de, don nüfuzunun 48 ila 60 inç'e ulaşabildiği, kamu hizmetleri ve bazı konut kodları, donmaya bağlı hasarı önlemek için gömme derinliklerini NEC minimumlarının çok ötesine iter.

Uluslararası Standartlar

Amerika Birleşik Devletleri dışında yer altı kablo derinliği gereksinimleri önemli ölçüde farklılık gösterir:

• Birleşik Krallık (BS 7671 / IET Kablolama Düzenlemeleri): Bahçelerde kablolar en az 450 mm (yaklaşık 18 inç) yolların altındaki kablolar ise kablo döşemeleri veya uyarı bandı gibi ek mekanik korumayla birlikte 600 mm (yaklaşık 24 inç) gerektirir.
• Almanya (DIN VDE standartları): Güç kabloları genellikle minimum 600 mm'ye gömülür; yolların ve halka açık alanların altında ise 1000 mm (yaklaşık 39 inç) gerekir.
• Avustralya (AS/NZS 3000): Minimum derinlikler, bahçelerdeki kanallardaki kablolar için 500 mm'den, araç erişim alanları altındaki kablolar için 900 mm'ye kadar değişir.
• Çin (Büyük Britanya standartları): Düşük voltajlı yer altı kabloları genellikle 700 mm'de gerekirken, kentsel alanlarda yüksek voltaj kabloları 1000 mm veya daha derinde olmalıdır.

Bu farklılıklar sadece düzenleme geleneğini değil aynı zamanda toprak koşullarını, trafik yükünü ve yerel zemin bozucu faaliyetlerin doğasını da yansıtmaktadır. Yoğun kentsel altyapıya sahip ülkeler daha derin gereksinimlere yönelme eğilimindedir; çünkü kablo hasarının sonuçları (binlerce insanın elektriğinin kesilmesi) ilave kurulum maliyetini haklı çıkarmaktadır.

Kablo Tellerini Gömerken Pratik Kurulum Hususları

Gerekli derinliği bilmek yalnızca başlangıç noktasıdır. Gömülü kablo kurulumunun doğru şekilde gerçekleştirilmesi, kablonun amaçlanan 20 ila 40 yıllık hizmet ömrü boyunca güvenilir performans gösterip göstermediğini belirleyen bir dizi karar ve önlemi içerir.

Hendek Hazırlığı ve Yataklama

Hendek yatağının kalitesi neredeyse derinlik kadar önemlidir. Kablolar asla zamanla noktasal temas gerilimi yaratabilecek kayalık veya düzgün olmayan toprak üzerinde durmamalıdır. Standart uygulama, hendek doğal toprakla doldurulmadan önce, kablonun altında 3 inçlik (75 mm) ince kum veya ekranlanmış toprak yatağının ve bunun üzerinde de benzer bir kum örtüsünün bulunmasını gerektirir. Yüksek gerilim kabloları için bu kum yatağı 6 inç (150 mm) veya daha fazla olabilir. Bu sadece mekanik koruma için değil aynı zamanda sıkıştırılmış, tekdüze dolgunun daha tutarlı termal iletkenlik sağlaması nedeniyle de belirtilmiştir; bu, akım akışından kaynaklanan ısı dağılımının akım kapasite oranlarını etkilediği kablolar için önemlidir.

Uyarı Bandı ve İşaretleme Sistemleri

derinlikte Kablonun 12 inç üstünde montajcılar tespit edilebilir yer altı uyarı bantlarını yerleştirmelidir. Bu parlak plastik bant - genellikle elektrik için sarı, iletişim için turuncu - gelecekteki kazıcıları kabloya ulaşmadan önce uyarır. Yüksek değerli veya yüksek voltajlı kurulumlar için, kazı gerektirmeden bir kablo bulma cihazıyla elektronik konum belirlemeye olanak sağlamak amacıyla manyetik olarak algılanabilen bant veya izleme teli eklenir.

Boru Kullanarak Derinlik Azaltma Stratejileri

Tam 24 inç derinliğe kadar kazmanın pratik olmadığı durumlarda (ör. yerleşik çevre düzenlemesi, teras altı veya ağaç köklerinin yakınında) sert metal boruya geçiş, gömme derinliğinin yalnızca 6 inç'e düşmesine olanak tanır. Bu meşru ve yaygın olarak kullanılan bir stratejidir. Borunun bağlantı noktaları uygun şekilde su geçirmez hale getirilmeli ve uygun giriş ve çıkış bağlantı parçalarına sahip olmalıdır. Bir kablonun borudan doğrudan gömmeye geçtiği herhangi bir nokta, bu bağlantı yaygın bir arıza noktası olduğundan dikkatli bir şekilde yönetilmelidir.

Kazmadan Önce Arayın

Kablo gömmek için herhangi bir hendek kazmadan önce, bir kamu hizmeti bulma hizmetiyle iletişime geçmek isteğe bağlı değildir; çoğu yargı bölgesinde yasal olarak zorunludur. Amerika Birleşik Devletleri'nde arama yapılıyor 811 (ulusal "Kazmadan Önce Ara" numarası) 2 ila 3 iş günü içerisinde çalışma alanındaki tüm yeraltı tesislerinin işaretlenmesini tetikler. Yardımcı kablolar (gaz, elektrik, su, telekom) eski kodlara göre, farklı yükleniciler tarafından veya standart dışı konfigürasyonlarda kurulduğundan standartların gerektirdiğinden farklı derinliklere gömülebilir. Mevcut yeraltı kabloları, mevcut kod 24 inç gerektirse bile rutin olarak 12 ila 18 inç arasındaki derinliklerde bulunur.

Zemin Altı Ekler ve Bağlantılar

NEC, UF-B kablosu için, listelenmiş yer altı ekleme kitleri (su geçirmez jel dolgulu konektörler veya kablonun bağlantı yerinde gömülme derecesini koruyan ısıyla büzüşen düzenekler) ile yapılmış olmaları koşuluyla, doğrudan gömme eklemelere izin verir. Bununla birlikte, sektördeki en iyi uygulamalar, mümkün olduğu sürece yer altı eklemelerini şiddetle tavsiye etmemektedir. Her ekleme potansiyel bir zayıf noktadır. Uzun kablo döşemeleri, kablo uzunluğu izin verdiği sürece yüzey seviyesinde erişilebilir bir bağlantı kutusundan veya çekme kutusundan alınan sürekli uzunlukları kullanmalıdır. Yere monte edilen bağlantı kutuları ıslak veya nemli konumlara göre sınıflandırılmalı ve erişilebilir tutulmalıdır.

Ekstruder Hattındaki Kablo Yapısı Gömme Derinliği Seçimini Nasıl Etkiler?

Gömülü bir uygulama için farklı kablo ürünleri arasında seçim yapan bir kurulumcu, aslında farklı üretim felsefeleri arasında seçim yapıyor demektir. Yüksek hassasiyette üretilmiş bir kablo tel ve kablo ekstruder Sıkı süreç kontrollerine sahip hat, daha düşük kalite standartlarında üretilenlere göre daha düzgün bir yalıtıma, daha iyi kılıf yapışmasına ve daha tutarlı elektrik ve mekanik performansa sahip olacaktır; her ikisi de teknik olarak aynı derecelendirmeyi ve listeyi taşısa bile.

Örneğin, aynı AWG ve voltaj değerine sahip iki UF-B kablosu şu açılardan önemli ölçüde farklılık gösterebilir:

• Ceket eş merkezliliği — İletkenin yalıtım içinde ne kadar ortalandığı. Tutarsız ekstruder kalıbı hizalamasından kaynaklanan zayıf eşmerkezlilik, dielektrik bozulmaya karşı hassas olan ince noktalar oluşturur.
• Ceket kalınlığı tekdüzeliği — Çevresi etrafında 0,8 mm'den 1,4 mm'ye kadar değişen dış kılıf, eşit olmayan mekanik koruma sağlar. CNC kontrollü ekstruder hatlarında üretilen birinci sınıf kablolar, kılıf kalınlığını ±0,05 mm dahilinde tutar.
• Malzeme bileşimi kalitesi — UV stabilizatörleri, plastikleştirici türü ve dolgu içeriğini içeren özel PVC veya PE bileşiği formülasyonu, kablonun zaman içinde gömülü ortamlarda nasıl dayanacağını doğrudan etkiler. Daha ucuz bileşikler ilk listeleme testlerini geçebilir ancak gerçek toprak ortamlarında daha hızlı bozunur.
• İletken kalitesi — Hassas toleranslara çekilmiş oksijensiz veya yüksek iletkenlikli bakır, özellikle uzun süreli temas direnci oluşumunun aşırı ısınmaya neden olabileceği gömülü ekleme noktalarında ve sonlandırmalarda, oksidasyona düşük dereceli bakırdan daha iyi direnç gösterir.

Bir gömme uygulaması için kablo seçerken (özellikle kurulumdan sonra erişilmesi zor olacaksa), kablo menşei ve üretim kalitesi yalnızca pazarlama hususları değil, meşru seçim kriterleridir. Modern tel ve kablo ekstruder teknolojisine, hat içi kıvılcım testine ve eksantriklik izleme sistemlerine yatırım yapan üreticilerin kabloları, ölçülebilir derecede daha iyi uzun vadeli yeraltı performansı sunar.

Gömülü Kablo Arızalarına Yol Açan Yaygın Hatalar

Konut ve hafif ticari uygulamalardaki gömülü kablo arızalarının çoğunluğu, ürün kusurlarından ziyade küçük bir dizi kurulum hatasına bağlanabilir. Bu arıza modlarını anlamak, gömme derinliği gerekliliklerinin neden mevcut olduğunu ve bunlara sıkı sıkıya bağlı kalmanın neden önemli olduğunu açıklamaya yardımcı olur.

• Yetersiz derinlik: En yaygın tek hata. Ev sahipleri ve bazen müteahhitler zamandan tasarruf etmek için kabloyu 12, hatta 8 inç gömüyorlar, ancak birkaç yıl içinde kablonun rutin bahçe işleri nedeniyle hasar görmesine neden oluyorlar. Dış mekan prizini besleyen gömülü bir 12/2 UF-B'yi kesen tek bir kürek, kesicilerin tetiklenmesine, bağlı ekipmana zarar vermesine veya en kötü durumda, aşırı akım korumasının doğru şekilde çalışamaması durumunda bir yangının başlamasına neden olabilecek bir arıza oluşturabilir.
• Yanlış kablo tipinin kullanılması: Standart NM-B (Romex) iç mekan kablosudur ve doğrudan gömme için listelenmemiştir, ancak düzenli olarak gömülü kurulumlarda bulunur. NM-B, UF-B'nin katı termoplastik kılıfından yoksundur ve toprak nemine maruz kaldığında, genellikle 2 ila 5 yıl içinde hızla bozunur.
• Yetersiz dolgu: Kum yatağı olmadan doğrudan kayalık veya killi toprakla dolgu yapmak, mekanik nokta gerilimleri yaratır ve killi topraklarda, kablo çevresinde ceketin bozulmasını hızlandıran su birikmesine neden olur.
• Geçişlerde korumanın atlanması: Gömülü kablonun bir binaya girdiği veya yer altından zemin üstüne geçtiği durumlarda, bitmiş zeminin en az 8 inç yukarısına uzanan borularla korunmalıdır. Sınıf seviyesi geçişlerindeki korumasız kablo, fiziksel hasara, UV bozulmasına ve nem sızmasına karşı oldukça hassastır.
• Kablo yollarına ilişkin belge yok: Doldurmadan önce kablo yollarının fotoğrafını çekmemek veya çizmemek, gelecekteki ev sahiplerinin veya müteahhitlerin yer belirleme hizmeti olmadan kabloların nereye gömüldüğünü bilmelerinin mümkün olmadığı ve yer bulma hizmetlerinin sığ derinlikteki küçük konut kablolarını her zaman bulamayacağı anlamına gelir.

Özel Durumlar ve Kablo Geçişleri için Derinlik Gereksinimleri

Tek bir kurulumdaki farklı konumlar, farklı gömme derinlikleri gerektirebilir; bu, bir mülk boyunca uzanan tek bir kablonun, farklı arazi türlerinden geçerken derinliği değiştirmesi gerekebileceği anlamına gelir.

Çimenlerin ve Bahçelerin Altında

24 inçlik UF-B, çim alanlar için standarttır. Bu derinlik, tipik çim havalandırma ekipmanlarını, ot sökücüleri ve çoğu bahçe aletini temizler. Ancak düzenli olarak 12 veya 18 inç'e kadar kazılacak yükseltilmiş bahçe yatakları risk oluşturmaktadır. Kablonun ekim yataklarının altından ziyade etrafına yönlendirilmesi şiddetle tavsiye edilir.

Araba Yolları ve Araç Erişim Alanları Altında

Araba yollarının altındaki UF-B hala 24 inç gerektirir. Bununla birlikte, birçok montajcı, hem araç yüklemesine karşı mekanik koruma sağlamak hem de garaj yolu yüzeyini kazmadan gelecekte kablo değişimine olanak sağlamak için, garaj yolu geçişleri için sert kablo kanalına geçiş yapmaktadır. Garaj yolu inşaatı sırasında garaj yolunun altına takılan kablo borusu manşonunun maliyeti çok düşüktür; sonradan bir tane eklemek, beton veya asfalt kesme ve restorasyonda 500 ila 2.000 $ arasında bir maliyete neden olabilir.

Beton Plakaların Altında

Bir kablo mevcut veya planlanan bir beton döşemenin (araba yolu değil) altından geçtiğinde, UF-B 18 inç'e ve PVC boru 12 inç'e gömülebilir. Levhanın kendisi, azaltılmış derinliği haklı çıkaracak şekilde önemli bir mekanik koruma sağlar. Döşemelerin altındaki kablolar, değiştirilmeye olanak sağlamak için mümkün olduğunda boru içine monte edilmelidir; beton zemin altındaki kablo arızasının, kablo doğrudan gömülmüşse onarılması son derece maliyetlidir.

Sulama Kontrollü Alanların Altındaki Boru İçi

Otomatik sulamalı ticari peyzaj kurulumlarında, gömülü kablo bölgeleri sulama onarımı için sıklıkla bozulur. Bu alanlarda boru hattının belirtilmesi ve gömme derinliğinin 30 inç'e çıkarılması, ticari mülk yönetiminde yaygın ve pahalı bir arıza modu olan sulama bakımı sırasında kablonun kasıtsız olarak hasar görmesi riskini önemli ölçüde azaltır.

Güç Kablolarında Gömme Derinliğinin Belirlenmesinde Hacim ve Isının Rolü

Önemli miktarda akım taşıyan güç kabloları için gömme derinliği şunlarla etkileşime girer: ferahlık — Bir kablonun sıcaklık değerini aşmadan taşıyabileceği maksimum akım. Yeraltı kabloları ısıyı hava yerine çevredeki toprağa dağıtır ve toprağın termal direnci nem içeriğine, sıkışmaya ve bileşime göre değişir. Yeraltı kablolarına yönelik NEC hacim tabloları, belirli toprak termal direnç değerlerini ve gömme derinliklerini varsayar.

Tipik toprağa 24 inç'e gömülü bir kablo, tipik olarak 6 inç'e gömülü aynı kablodan daha fazla akım taşıyabilir, çünkü daha derin toprak daha stabil kalır ve genellikle daha düşük sıcaklıklar sağlayarak ısı dağılımını artırır. Yeraltı besleyicileri için ayrıntılı hacim hesaplamaları yapan kamu hizmeti mühendisleri, birincil değişken olarak gömme derinliğini hesaba katarlar. bir için 500 kcmil XLPE izolasyonlu kablo - geniş çaplı bir tel ve kablo ekstruder hattında üretilmiştir - kuru kumlu toprağa 30 inç ile 18 inç'e gömme arasındaki fark, İzin verilen kapasitede %10 ila 15 artış Bu, daha büyük ve daha pahalı bir iletken gerektirmeden doğrudan daha fazla yüke hizmet etme kapasitesine dönüşür.

Şebeke düzeyinde kablo kurulum spesifikasyonlarının rutin olarak minimum kodların çok ötesinde derinlikler gerektirmesinin nedeni budur. Ekstra derinlik yalnızca bir tedbir değildir; çalışma sıcaklıklarını daha düşük tutarak hizmet ömrünü uzatırken iletken malzeme yatırımından elde edilen getiriyi en üst düzeye çıkaran mühendislik optimizasyonudur.
