Tel Kablo Boyutu Nasıl Hesaplanır: Tam Kılavuz

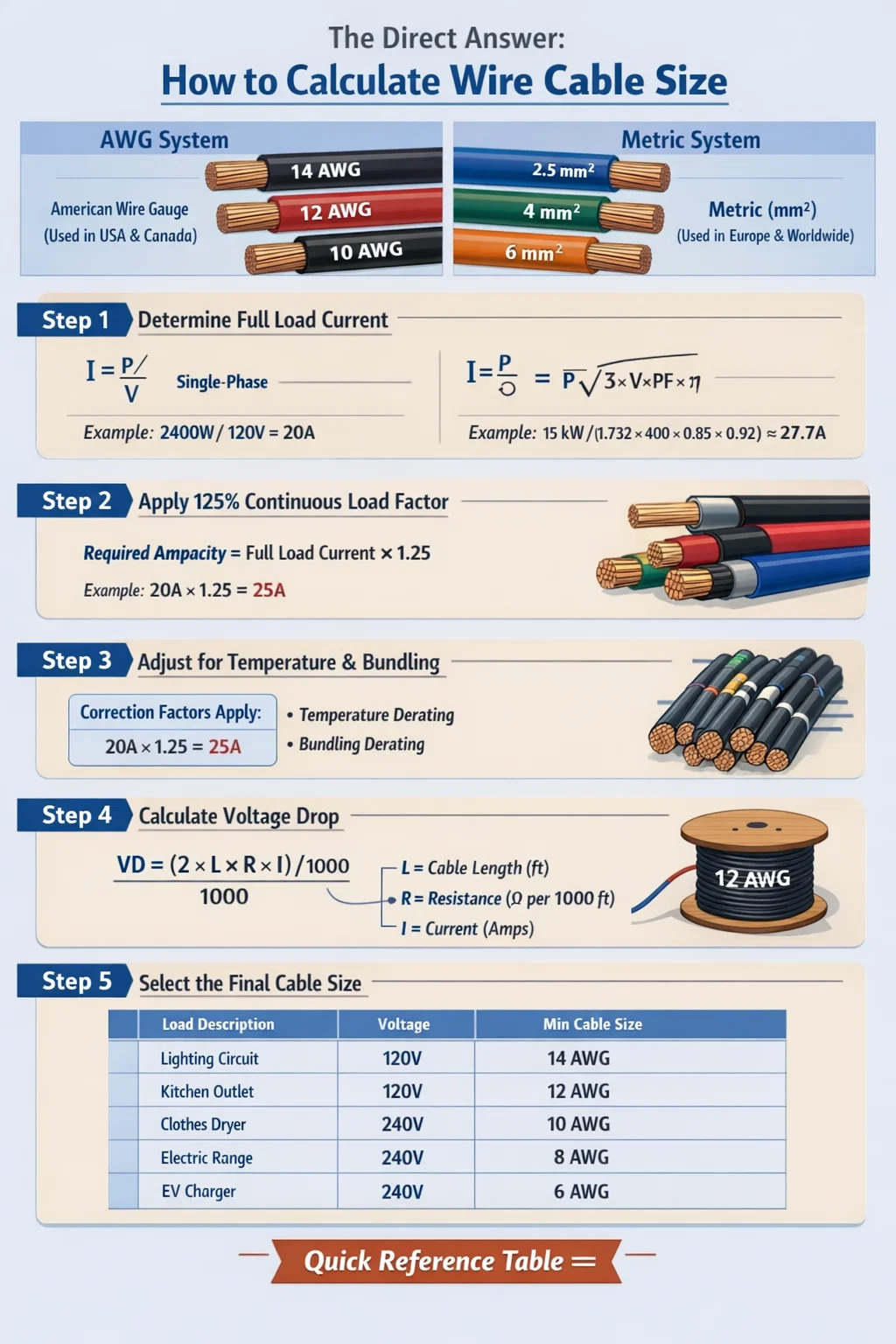

Doğrudan Cevap: Tel Kablo Boyutu Nasıl Hesaplanır?

Tel kablo boyutunu hesaplamak için, kablonun taşıması gereken maksimum akımı (ampacity) belirlemeniz, ardından doğru iletken kesitini seçmek için voltaj düşüşü sınırlarını ve güvenlik faktörlerini uygulamanız gerekir. En yaygın kullanılan formül, Ulusal Elektrik Yasası (NEC) veya IEC standartlarıyla birleştirilmiş Ohm Yasasına dayanmaktadır. Çoğu AC sistemi için temel kural şudur: akım taşıma kapasitesinin sürekli yük akımının %125'ini aştığı bir iletken seçin. DC devreleri veya daha uzun kablolar için gerilim düşümü hesaplamaları önceliklidir.

Pratik anlamda, 120V AC devrede 20A sürekli yükünüz varsa, 20A × 1,25 = 25A minimum akım kapasitesini çarparsınız; bu, standart NEC akım tabloları altında 12 AWG bakır iletkene işaret eder. Uzun mesafelerdeki voltaja duyarlı ekipmanlar için voltaj düşüşü aşağıdaki formül kullanılarak ayrı olarak hesaplanmalıdır: VD = (2 × L × R × I) / 1000 L, fit cinsinden tek yönlü kablo uzunluğu, R, 1000 fit başına direnç ve I, amper cinsinden yük akımıdır.

Bu kılavuz, hem AWG hem de metrik (mm²) sistemleri, farklı yalıtım türlerini, kurulum koşullarını ve kablo yapısının kalitesini - nasıl bir kablolama yapılacağı da dahil olmak üzere - hesaplama sürecinin her adımını açıklamaktadır. tel ve kablo ekstruder yalıtım katmanını işler - kablonun nihai elektrik performansını ve güvenlik derecesini etkiler.

Tel ve Kablo Boyutlandırma Sistemlerini Anlamak: AWG ve mm²

Hesaplamadan önce bölgeniz ve uygulamanız için hangi ölçüm sisteminin geçerli olduğunu anlamanız gerekir. Baskın iki standart, American Wire Gauge (AWG) sistemi ve milimetre kare (mm²) cinsinden ölçülen metrik kesit alanı sistemidir.

Amerikan Tel Ölçme (AWG) Sistemi

AWG ağırlıklı olarak Amerika Birleşik Devletleri ve Kanada'da kullanılmaktadır. Sezgiye aykırı olarak, daha düşük bir AWG numarası daha kalın, daha yüksek kapasiteli bir iletken anlamına gelir . Örneğin 4 AWG bakır, 14 AWG'den çok daha fazla akım taşır. AWG ölçeği, ince tel uygulamaları için geniş uçta 0000'den (4/0) 40 AWG'ye kadar uzanır. Yaygın konut ve ticari kablolama, dal devreleri için 14 AWG, 12 AWG ve 10 AWG kullanırken, besleyici iletkenler 6 AWG, 4 AWG, 2 AWG veya daha fazlasını kullanabilir.

Metrik Kesit Sistemi (mm²)

Avrupa, Asya, Avustralya ve dünyanın birçok yerinde IEC standartlarına uygun olarak kullanılan mm² sistemi doğrudan iletkenin kesit alanını tanımlar. Yaygın boyutlar arasında 1,5 mm², 2,5 mm², 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm² ve ​​ötesi bulunur. 2,5 mm²'lik bir iletken, kesit açısından kabaca 14 AWG'ye eşdeğerdir , ancak tam kapasite yalıtım tipine ve kurulum yöntemine bağlıdır.

Tel Kablo Boyutunu Hesaplamak İçin Adım Adım Yöntem

Doğru kablo boyutlandırması mantıksal bir sırayı takip eder. Adımların atlanması, aşırı ısınan ve yangın tehlikesi yaratan küçük boyutlu kablolara veya malzeme israfına neden olan ve kurulum maliyetini gereksiz yere artıran büyük boyutlu kablolara yol açar.

Adım 1: Tam Yük Akımını Belirleyin

Her kablo boyutlandırma hesaplamasının başlangıç noktası, bağlı ekipmanın tam yük akımını (FLC) tanımlamaktır. Isıtıcılar gibi dirençli yükler için bu basittir: P = V × I kullanın, I = P / V olarak yeniden düzenlenmiştir. 120V devrede 2.400W'lık bir alan ısıtıcısı için I = 2.400 / 120 = 20 amper .

Üç fazlı motor yükleri için formül şu şekildedir: I = P / (√3 × V × PF × η), burada PF güç faktörüdür ve η verimliliktir. PF = 0,85 ve η = 0,92 ile 400V'de 15kW'lık bir motor I = 15.000 / (1,732 × 400 × 0,85 × 0,92) ≈ sonucunu verir 27.7A . Hesaplanan tahminler yerine her zaman mevcut olduğunda isim plakası verilerini kullanın.

Adım 2: Sürekli Yük Çarpanını Uygulayın

Sürekli olarak 3 saat veya daha uzun süre çalışan yükler için NEC Bölüm 210.19, iletkenin boyutlandırılmasını gerektirir Sürekli yük akımının %125'i . Yükünüz sürekli olarak 20A çekiyorsa minimum iletken akımı 20×1,25=25A olmalıdır. Bu termal güvenlik marjı, sürekli çalışma sırasında yalıtımda oluşan ısıyı hesaba katar. IEC standartları, temel hacim değerlerine uygulanan düzeltme faktörleri aracılığıyla benzer bir yaklaşım kullanır.

3. Adım: Sıcaklık ve Paketleme için Düzeltme Faktörlerini Uygulayın

Yüksek sıcaklıktaki ortamlara kurulan veya diğer kablolarla gruplandırılan kabloların gücü azaltılmalıdır. NEC Tablo 310.15(B)(1) sıcaklık düzeltme faktörlerini sağlar. Standart 30°C taban çizgisi yerine 40°C ortam sıcaklığında, 75°C dereceli bir iletkenin gücü 2 kat azaltılmalıdır. 0.88 . Bu, 30°C'de 25A değerindeki bir iletkenin, 40°C ortamda yalnızca 22A'yı güvenli bir şekilde taşıdığı anlamına gelir.

Paketleme düzeltmesi de aynı derecede önemlidir. 4-6 akım taşıyan iletken bir boruyu paylaştığında 0,80 faktörünü uygulayın. 7-9 iletken için 0,70 kullanın. Bir araya getirilen 10-20 iletken için faktör 0,50'ye düşer. Demetleme faktörlerinin uygulanmaması, ticari kablo kanallarında aşırı ısınmanın en yaygın nedenlerinden biridir.

Adım 4: Gerilim Düşüşünü Hesaplayın

Gerilim düşümü limitleri genellikle branşman devreleri için %3 ve besleyici artı branşman devresinin birleşimi için toplam %5'tir (NEC tavsiyesine göre, ancak tüm durumlar için sabit kod gerekliliği değildir). Tek fazlı AC ve DC devreler için bu formülü kullanın:

VD (volt) = (2 × L × R × I) / 1000

L = fit cinsinden tek yönlü kablo uzunluğu, R = 1000 fit başına ohm cinsinden direnç (iletken direnç tablolarından) ve I = amper cinsinden yük akımı. 2 faktörü hem giden hem de dönüş iletkenlerini açıklar.

Örnek: 15A ila 14 AWG bakır taşıyan 100 fitlik tek yönlü 120 V devre (R = 3,14 Ω/1.000 ft): VD = (2 × 100 × 3,14 × 15) / 1.000 = 9,42 volt %7,85, yani %3 sınırının oldukça üzerinde. 10 AWG'ye (R = 1,24 Ω/1000 ft) yükseltme bunu 3,72V'ye veya %3,1'e düşürür; bu marjinal bir değerdir ancak hassas olmayan yükler için kabul edilebilirdir. Hassas ekipmanlar için 8 AWG'ye geçmek bunu %1,8'e getirecektir.

Üç fazlı sistemler için formül şu şekilde değiştirilir: VD = (√3 × L × R × I) / 1000 Faz geometrisi etkili döngü direncini azalttığı için 2 faktörünü 1,732 ile değiştirin.

Adım 5: Son Kablo Boyutunu Seçin

Gerekli akımı (tüm düzeltme faktörleri uygulanarak) ve voltaj düşüşü limitlerini karşılamak için gereken minimum iletken boyutunu hesapladıktan sonra, hangisi daha büyükse onu seçin . Bu, yönetim kablosunun boyutudur. Daima bir sonraki mevcut standart iletken boyutuna yuvarlayın; asla aşağı yuvarlamayın.

Kablo Kapasitesinde Yalıtım Tipinin Rolü

İletkeni çevreleyen yalıtım malzemesi, kablonun güvenli bir şekilde ne kadar ısıya dayanabileceğini doğrudan belirler ve bu da, akım kapasitesini belirler. Burası üretim sürecinin, özellikle de ürünün performansının tel ve kablo ekstruder — Bitmiş ürünün elektriksel ve termal özellikleri üzerinde doğrudan etkisi vardır.

Yaygın yalıtım sıcaklığı değerleri ve bunların NEC tanımları şunları içerir:

• 60°C (140°F) — Eski konut kablolarında kullanılan TW tipi. Düşük akım kapasitesi, yüksek yüklü devreler için uygun değildir.
• 75°C (167°F) — THW, THWN türleri. En yaygın ticari ve endüstriyel yalıtım. Bu, çoğu yeni kurulumda iletken boyutlandırma için NEC Tablo 310.15'te kullanılan standart sütundur.
• 90°C (194°F) — THHN, XHHW-2, RHH Türleri. Daha yüksek temel kapasite, ancak NEC, ekipman özellikle 90°C sonlandırmalar için derecelendirilmediği sürece, sonlandırmayı genellikle 75°C ile sınırlar. Serbest havada tam 90°C derecesinde veya sonlandırma ekipmanı buna göre derecelendirildiğinde kullanılabilir.
• 150°C ve üzeri — Silikon kauçuk, PTFE (Teflon) veya mineral izolasyon (MI kablosu) kullanan özel kablolar. Fırınlarda, endüstriyel fırınlarda ve yüksek sıcaklık proses ekipmanlarında kullanılır.

Yalıtım kalınlığının tutarlılığı kritik öneme sahiptir. bir tel ve kablo ekstruder Modern bir üretim hattında iletken çevresinde eşit duvar kalınlığını korumak için hassas kalıp geometrisi, erime sıcaklığı kontrolü ve hat hızı düzenlemesi kullanılır. Bazı noktalarda daha ince olan tutarsız yalıtım, ortalama kalınlık spesifikasyonu karşılasa bile etkili termal derecelendirmeyi azaltan lokal sıcak noktalar oluşturur. Çin, Avrupa ve Kuzey Amerika'daki üreticilerin gelişmiş ekstruder makineleri artık ±%5 veya daha dar duvar kalınlığı toleranslarına ulaşmak için lazer ölçüm sistemlerini ve otomatik eksantriklik düzeltmesini kullanıyor.

Bakır ve Alüminyum İletkenler: Boyut Farklılıkları

Alüminyum iletkenler genellikle servis giriş kabloları, besleyiciler ve kamu hizmeti dağıtımı için kullanılır. Bakırdan daha hafif ve daha ucuzdurlar, ancak alüminyum bakırın iletkenliğinin yalnızca %61'ine sahiptir Bu, aynı akımı taşımak için daha büyük bir kesite ihtiyacınız olduğu anlamına gelir.

Pratik bir kural olarak: bir bakır iletkenin akım kapasitesini karşılamak için alüminyumun yaklaşık olarak iki AWG boyutu daha büyük . 6 AWG bakırın 65A (75°C'de) taşıdığı yerde, aynı akımı taşımak için 4 AWG alüminyuma ihtiyacınız olacaktır. Metrik boyutlandırma için, 16 mm²'lik bir alüminyum iletken kabaca 10 mm²'lik bir bakır iletkenle eşleşir.

Alüminyum ayrıca sıcaklık döngüleriyle bakırdan daha fazla genişler ve daralır, bu da zamanla bağlantının gevşemesine neden olabilir. Tüm alüminyum iletken bağlantı uçlarında AL/CU dereceli konektörler kullanılmalıdır ve direnci artıran oksidasyon oluşumunu önlemek için bağlantı noktalarında ve bağlantı uçlarında antioksidan bileşik gereklidir. Bunlar, isteğe bağlı uygulamalar değil, çoğu yargı bölgesindeki yasa gereksinimleridir.

İmalat açısından bakıldığında, izolasyonun alüminyum iletkenler üzerine ekstrüzyonu, hat hızının ve bileşik sıcaklığının dikkatli bir şekilde kontrol edilmesini gerektirir. tel ve kablo ekstruder . Alüminyumun yüzey kimyası bakırdan farklıdır ve bazı yalıtım bileşikleri farklı şekilde yapışır. Kaliteli kablo üreticileri, yalıtımın düzgün bir şekilde bağlandığından ve esneme veya termal döngü sırasında iletkenden ayrılmadığından emin olmak için yapışma testleri yapar.

Motor Devreleri için Kablo Boyutlandırması

Motor devreleri, genel devre devrelerinden farklı kurallara tabidir çünkü motorlar başlatma sırasında çok yüksek ani akım çekerler; tipik olarak 0,5 ila 2 saniye boyunca tam yük akımının 6 ila 8 katı. Kablonun kendisinin bu ani akıma göre boyutlandırılmasına gerek yoktur (aşırı akım koruması bunu halleder), ancak iletkenin standart hacim tabloları yerine NEC Madde 430 kurallarına göre boyutlandırılması gerekir.

Tek bir motor için NEC 430.22, branşman devre iletkeninin boyutlandırılmasını gerektirir motorun tam yük akımının (FLC) en az %125'i NEC Tabloları 430.247–430.250'de listelendiği gibi (isim plakası tablo değerinden düşük olmadığı sürece isim plakası değeri değil). 5 beygir gücünde, 230V tek fazlı bir motor için Tablo 430.248'de FLC 28A olarak listelenmektedir. Bu durumda iletkenin minimum 28 × 1,25 = 35A taşıması gerekir, bu da 8 AWG bakıra işaret eder.

Değişken frekanslı sürücü (VFD) uygulamaları için ek hususlar geçerlidir. VFD'ler iletkenlerde ekstra ısı üreten harmonik akımlar üretir. Birçok mühendis, VFD tahrikli motorlar için kabloları boyutlandırırken standart %125 faktörünün üzerine %10-15 oranında ek bir marj ekler. Yüksek frekanslı gürültüyü kontrol altına almak ve ortak mod akımlarından dolayı yatağın hasar görmesini önlemek için VFD çıkışı ile motor arasında genellikle korumalı kablo gerekir.

Gerilim Düşümü Hesaplamasının Derinlemesine İncelemesi: Uzun Kablo Çalışmaları

50 feet'in (yaklaşık 15 metre) üzerindeki kablo mesafeleri için, gerilim düşüşü genellikle baskın boyutlandırma faktörü haline gelir; kapasite değil. Bu özellikle güneş fotovoltaik (PV) sistemleri, tarımsal tesisler, dış mekan aydınlatması ve ekipmanın ana dağıtım panosundan uzakta konumlandırıldığı endüstriyel tesisler için geçerlidir.

Gerilim Düşümünden Gerekli İletken Kesitinin Hesaplanması

Gerekli iletken kesitini doğrudan hesaplamak için gerilim düşümü formülünü yeniden düzenleyebilirsiniz. Tek fazlı bir sistemdeki bakır için:

A (mm²) = (2 × L × I × ρ) / VD_max

Burada A, mm² cinsinden gerekli kesit alanıdır, L metre cinsinden tek yönlü kablo uzunluğudur, I amper cinsinden yük akımıdır, ρ (rho) bakırın direnci = 0,0172 Ω·mm²/m (veya alüminyum için 0,0282) ve VD_max volt cinsinden izin verilen maksimum voltaj düşüşüdür.

Örnek: Dağıtım panosundan 120 metre uzakta bulunan bir pompa 230V'ta 30A çekiyor. İzin verilen maksimum voltaj düşüşü = %3 × 230V = 6,9V.

A = (2 × 120 × 30 × 0,0172) / 6,9 = 123,84 / 6,9 = 17,95 mm² . Bir sonraki standart boyuta yuvarlayın: 25 mm² bakır iletken.

Aynı pompa yalnızca 30 metre uzağa yerleştirilmiş olsaydı, hesaplama 4,49 mm² değerini verir, bu da 6 mm²'ye yuvarlanır; bu çok daha küçük ve daha ucuzdur. Uzun vadede gereğinden küçük boyutlandırmanın maliyeti, yalnızca aşırı ısınmadan değil, enerji israfından ve ekipman performansındaki bozulmadan kaynaklanır.

Solar PV DC Sistemlerinde Gerilim Düşümü

Güneş enerjisi kurulumlarında DC kablo boyutlandırması sistem verimliliği açısından kritik öneme sahiptir. NEC Madde 690, PV kaynak devrelerindeki voltaj düşüşünün aşağıdakilerle sınırlandırılmasını önerir: %2 veya daha az Maksimum enerji hasadı için. 600V dizi sisteminde %2'lik bir düşüş, kablo boyunca yalnızca 12V'luk bir düşüşe izin verir. 9A dizi akımı ve 50 metrelik çalışma (tek yön) ile gerekli iletken kesiti A = (2 × 50 × 9 × 0,0172) / 12 = 1,29 mm² olacaktır; bu, minimum 2,5 mm² PV dereceli kabloya (ABD'de USE-2 veya PV Wire) işaret eder.

Kablo Yapı Kalitesi Boyutlandırma Hesaplamalarını Nasıl Etkiler?

Tel kablo boyutlandırma hesaplamaları, kablonun nominal özelliklerini karşıladığını varsayar. Bu, iletkenin doğru kesit alanına sahip olduğu, yalıtımın doğru kalınlığa ve dielektrik özelliklere sahip olduğu ve birim uzunluk başına direncin yayınlanmış değerlerle eşleştiği anlamına gelir. Uygulamada kablo kalitesi üreticiler arasında önemli ölçüde farklılık gösterir ve bu değişkenlik, hesaplamalarınızın sahada geçerli olup olmayacağını doğrudan etkiler.

İletken Dolum Oranı ve Büküm

Örgülü iletkenler birlikte bükülmüş birden fazla küçük telden oluşur. Doldurma oranı (gerçekte metal tarafından kaplanan nominal kesitin yüzdesi) direnci etkiler. Zayıf telli paketlemeye sahip 2,5 mm²'lik çok telli bir iletken yalnızca 2,3 mm²'lik gerçek bir metal kesite sahip olabilir ve bu da spesifikasyona kıyasla direnci yaklaşık %8-9 oranında artırır. Bu hem voltaj düşüşünü hem de termal performansı doğrudan etkiler. Birinci sınıf kablo üreticileri, uyumluluğu doğrulamak için iletken direncini IEC 60228 veya ASTM B8'e göre ölçer.

Yalıtım Kalınlığı ve Ekstrüzyon Prosesi

Yalıtım katmanı bir aracılığıyla uygulanır tel ve kablo ekstruder — polimer bileşiğini (PVC, XLPE, LSZH veya diğer malzemeler) eriten ve onu hareketli iletkenin etrafındaki hassas bir kalıptan geçiren bir makine. Bu ekstrüzyon işleminin kalitesi, yalıtım kalınlığının tutarlılığını, yüzey kaplamasını ve iletkene veya iç kılıfa yapışmayı belirler.

Önde gelen üreticiler tarafından kullanılan modern tel ve kablo ekstruder sistemleri şunları içerir:

• Kapalı çevrim eksantriklik kontrolü : Lazer veya kapasitif sensörler, izolasyon eşmerkezliliğini gerçek zamanlı olarak ölçer ve merkez dışı kaplamayı düzeltmek için kalıp konumunu otomatik olarak ayarlar.
• Eriyik basıncı ve sıcaklık izleme : Ekstruder tamburundaki sıcaklık değişiminin neden olduğu ince noktaları önleyerek kalıp boyunca tutarlı bileşik viskozitesi sağlar.
• Spark test cihazı entegrasyonu : Yüksek gerilim kıvılcım test cihazları, kablo sarılmadan önce yalıtımdaki küçük delikleri veya ince noktaları tespit etmek için üretilen kablonun %100'ünü hat üzerinde tarar.
• Çap ölçüm sistemleri : Lazer mikrometreler sürekli olarak dış çapı ölçer ve belirtilen çap toleranslarını korumak için hat hızını ve ekstruder çıkışını kontrol etmek üzere verileri geri besler.

Kritik uygulamalar (endüstriyel makineler, bina kabloları, yer altı besleyicileri) için kablo satın alırken daima kablonun ilgili standartlara göre test edilmiş UL, CSA veya IEC sertifikalarını karşıladığını doğrulayın. Üçüncü taraflarca test edilmiş ve listelenmiş kablo, tel ve kablo ekstruder işlemi tarafından uygulanan yalıtımın minimum kalınlık, dielektrik mukavemeti ve sıcaklık direnci gereksinimlerini karşıladığını garanti eder.

XLPE ve PVC Yalıtım Performansı

Çapraz bağlı polietilen (XLPE) izolasyon, buhar kürleme, kuru nitrojen kürleme (CCV hattı) veya silan nem kürleme yoluyla bir vulkanizasyon (çapraz bağlama) adımını içeren özel bir tel ve kablo ekstruder işlemi yoluyla üretilir. Çapraz bağlanma, XLPE veren üç boyutlu bir polimer ağı oluşturur PVC'den önemli ölçüde daha iyi termal performans : XLPE yalıtımlı güç kabloları sürekli olarak 90°C'ye, acil aşırı yük sırasında 130°C'ye ve kısa devre koşullarında 250°C'ye kadar derecelendirilmiştir. PVC, standart kaliteler için 70°C'de zirve yapar.

Orta gerilim kabloları (1kV–35kV) için, üçlü ekstrüzyon tel ve kablo ekstruder hattında üretilen XLPE izolasyonu (tek geçişte yarı iletken iç ekran, XLPE izolasyonu ve yarı iletken dış ekranın uygulanması) endüstri standardıdır. Bu tek geçişli yaklaşım, yüksek voltajlı dielektrik bütünlüğü için kritik bir faktör olan katmanlar arasındaki arayüz kirliliğini ortadan kaldırır.

Uygulamaya Göre Pratik Tel Kablo Boyutu Örnekleri

Farklı kurulum türlerindeki somut uygulama örnekleriyle teori daha da netleşiyor. Aşağıdaki çalışılan örnekler konut, ticari ve endüstriyel ortamlarda karşılaşılan en yaygın senaryoları kapsamaktadır.

Konut Mutfak Devresi (120V, 20A)

NEC 210.11(C)(1), mutfak alanlarında en az iki adet 20A küçük cihaz devresi gerektirir. Kablo: 12 AWG / 2 bakır, NM-B tipi (Romex), 20A kesici. Panelden çıkan kablo, tek aileli bir evde genellikle 30-60 fittir. 20A'de 60 fit üzerinde voltaj düşüşü: VD = (2 × 60 × 1,98 × 20) / 1.000 = 4,75V, bu %3,96 . Çoğu mutfak cihazı yükü için kabul edilebilir. Daha muhafazakar bir kurulum için veya mesafenin 80 feet'i aştığı durumlarda 10 AWG'ye yükseltin.

EV Şarj İstasyonu (240V, 48A Sürekli)

11,5kW'lık Seviye 2 EV şarj cihazı, 240V'ta 48A çeker. Sürekli yük olarak: 48A × 1,25 = 60A minimum iletken kapasitesi. Boruda 6 AWG bakır THWN-2'yi seçin. Panelden garaja 15 metrelik bir koşu için voltaj düşüşü = (2 × 50 × 0,491 × 48) / 1.000 = 2,36V = %0,98 — sınırlar dahilinde. 6 AWG boyutu bu durumda voltaj düşüşüne göre değil, kapasiteye göre belirlenir.

Endüstriyel Konveyör Motoru (400V, 3 Fazlı, 22kW)

FLC = 22.000 / (1,732 × 400 × 0,87 × 0,92) = 39,7A. %125 motor faktörünü uygulayın: 39,7 × 1,25 = 49,6A. 10 mm² bakır iletken seçin (IEC 60364'e göre üç damarlı kabloda 52A olarak derecelendirilmiştir). Kablo mesafesi MCC'den motora 85 metredir. Gerilim düşümü = (1,732 × 85 × 39,7 × 1,83 Ω/km × 0,001) / 1 = 10,7V = %2,68 — %3 sınırı dahilinde. 10 mm² seçimi hem kapasite hem de voltaj düşüşü gereksinimleriyle doğrulanır.

Yeraltı Besleyici (240V, 100A, 150 feet)

24 inç gömülü program 40 PVC kablo kanalında alüminyum iletkenler kullanan 100A alt panel besleyici. Gerekli kapasite: 100A. Alüminyum iletken 1/0 AWG, 75°C'de 120A olarak derecelendirilmiştir — kapasiteyi karşılar. Gerilim düşüşü kontrolü: 1/0 AWG alüminyum R = 0,327 Ω/1.000 ft. VD = (2 × 150 × 0,327 × 100) / 1.000 = 9,81V = %4,09 . Önerilen %3'ü aşıyor. 2/0 AWG alüminyuma yükseltme (R = 0,259 Ω/1.000 ft): VD = 7,77V = %3,24 — hâlâ marjinal. Kullanım 3/0 AWG alüminyum (R = 0,205 Ω/1.000 ft): VD = 6,15V = %2,56 — kabul edilebilir.

Kablo Boyutlandırmasında Kısa Devre ve Arıza Akımı Dikkate Alınması Gerekenler

Orta ve yüksek gerilim kabloları ve büyük transformatörlerin yakınındaki endüstriyel AG kabloları için iletkenin, koruma cihazının arızayı temizlemesi için geçen süre boyunca arıza akımının termal enerjisine dayanacak şekilde boyutlandırılması da gerekir. Buna denir kısa devre termal dayanımı kontrol edin.

Formül: A (mm²) = (I_sc × √t) / K burada I_sc amper cinsinden beklenen kısa devre akımıdır, t saniye cinsinden arıza giderme süresidir ve K bir malzeme sabitidir (30°C'den başlayan PVC yalıtımlı bakır iletkenler için K = 115; XLPE yalıtımlı bakır için K = 135).

Örnek: Bir kablo, 25kA muhtemel kısa devre akımıyla bir paneli besliyor ve yukarı akış kesici 0,2 saniyede temizleniyor. A_min = (25.000 × √0,2) / 115 = (25.000 × 0,447) / 115 = 97,2 mm² . Bunun için yük akımından bağımsız olarak minimum 120 mm² bakır iletken gerekir. Büyük endüstriyel transformatörlerin veya ana panoların yakınında, kısa devre boyutu genellikle kablo seçimini belirler.

Tel Kablo Boyutu Hesaplamasında Yaygın Hatalar

Hesaplama yöntemini anlamak savaşın yalnızca yarısıdır. Sahadaki pratik hatalar, mühendis formülleri doğru uygulasa bile kabloların boyutlarının küçük veya büyük olmasına neden olur.

• Motorlar için NEC tablosu FLC yerine etiket akımının kullanılması: NEC 430.22, isim plakası daha düşük olmadığı sürece özellikle isim plakasının değil NEC tablo değerinin kullanılmasını gerektirir. Daha yüksek verimliliğe sahip bir motorun daha düşük isim plakası akımını kullanmak ve kabloyu daha küçük boyutlandırmak bir kural ihlalidir.
• Paketleme değer kaybı uygulamayı unutmak: Altı THHN iletkenini tek bir kablo kanalına takmak ve her birini ayrı ayrı kapasiteye göre boyutlandırmak çok yaygın bir hatadır. 0,80 demetleme faktörü etkin kapasiteyi azaltır ve daha büyük iletkenler gerektirir.
• Gelecekteki yük artışını hesaba katmamak: İletken kapasitesinin %95'indeki bir devre, ek ekipmana yer bırakmaz. Sektördeki en iyi uygulama, kabloları normal çalışma koşulları altında nominal kapasitenin %80'inden fazla olmayacak şekilde boyutlandırmaktır.
• AWG ve metrik değerleri aynı formülde karıştırma: AWG direnç değerlerinin (Ω/1.000 feet cinsinden) metrik uzunluklarla (metre cinsinden) dönüştürülmeden kullanılması son derece yanlış sonuçlar doğurur. Hesaplamadan önce daima birimleri onaylayın.
• Ortam sıcaklığının göz ardı edilmesi: Standart 30°C taban çizgisi yerine 50°C ortam sıcaklığına sahip bir tavan arasına monte edilen kablo, önemli ölçüde güç kaybı gerektirir. 30°C'de 30A dereceli 12 AWG THHN, 50°C ortamda yalnızca 23A taşıyabilir; bu %23'lük bir azalmadır.
• Standart altı kablo satın alma: Doğrulanmamış üreticilerin kabloları, tel çekme ve ekstrüzyon işlemlerinin zayıf kontrolü nedeniyle nominalin %10-15 altında gerçek iletken kesitlerine sahip olabilir. Daima izlenebilir kaynaklardan UL listeli veya IEC sertifikalı kablo satın alın.

Hızlı Referans: Kablo Boyutu Seçim Özeti

Yerinde hızlı referans olması açısından aşağıdaki tablo, genel yük senaryolarını ve tipik koşullar altında ihtiyaç duydukları minimum kablo boyutlarını özetlemektedir (bakır iletken, 75°C izolasyon, 30°C ortam, kablo kanalında tek devre, 50 ft'ye kadar mesafe).
