Bir Tel Ne Kadar Ömürlüdür? Türe ve Uygulamaya Göre Kullanım Ömrü

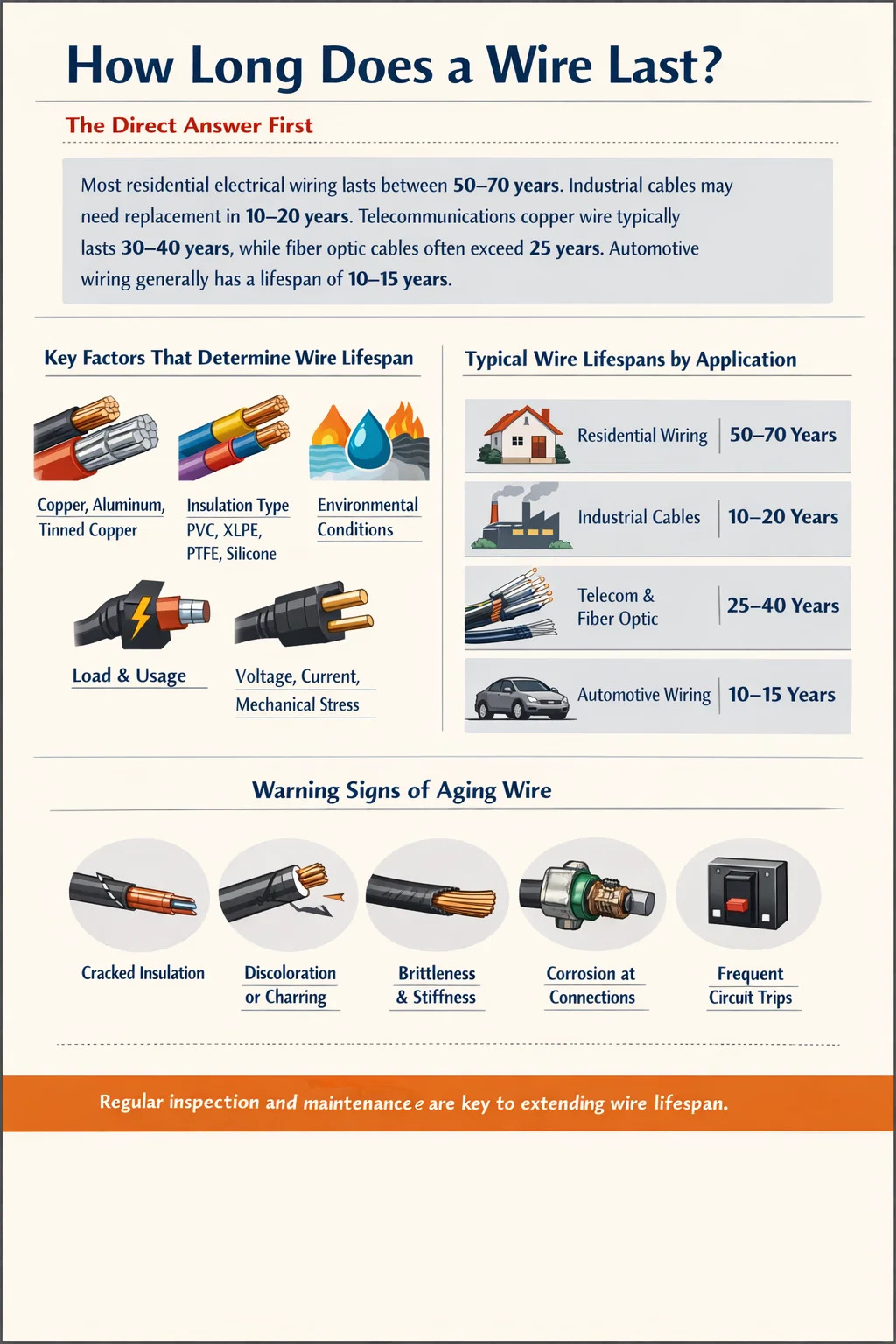

Bir Tel Ne Kadar Ömürlüdür? Önce Doğrudan Cevap

Bir telin ömrü büyük ölçüde malzemesine, yalıtım tipine, çalışma ortamına ve yük koşullarına bağlıdır; ancak pratik bir kıyaslama olarak, çoğu konut elektrik tesisatı 50 ila 70 yıl arasında dayanır zorlu ortamlardaki endüstriyel kabloların ise 10 ila 20 yıl gibi kısa bir sürede değiştirilmesi gerekebilir. Telekomünikasyon bakır telleri genellikle 30 ila 40 yıl boyunca işlevsel kalırken, fiber optik kablolar minimum bozulmayla 25 yılı aşabilir. Otomotiv uygulamaları için tasarlanan telin nominal hizmet ömrü genellikle 10 ila 15 yıldır; ancak gerçek dünyadaki performans, ısı döngüsüne, titreşime ve sıvıya maruz kalmaya bağlı olarak önemli ölçüde değişir.

Bu sayılar keyfi değildir. Onlarca yıllık saha verilerini, malzeme bilimi araştırmalarını ve Ulusal Elektrik Yasası (NEC), IEC ve UL gibi kuruluşlar tarafından oluşturulan mühendislik standartlarını yansıtırlar. Kablo ömrünü neyin kısalttığını veya uzattığını anlamak, temel rakamları bilmek kadar önemlidir - ve bu anlayış, üretim aşamasında, özellikle de tel ve kablo ekstrüderinin iletkeni hizmet ömrü boyunca koruyan yalıtım ve kaplamayı nasıl şekillendirdiği konusunda başlar.

Tel Ömrünü Belirleyen Temel Faktörler

Bir telin ne kadar dayanacağını tek bir değişken belirlemez. Aksine, kullanım ömrü, her biri beklenen hizmet penceresini önemli ölçüde değiştirebilen birden fazla etkileşimli faktörün ürünüdür. İşte en kritik olanların dökümü:

İletken Malzeme

Bakır, elektrik iletkenleri için altın standart olmaya devam ediyor. Mükemmel iletkenlik sunar, korozyona birçok alternatiften daha iyi direnç gösterir ve termal döngü altında yapısal bütünlüğü korur. Düzgün monte edilmiş, iklim kontrollü bir ortamda bakır tel 100 yıldan fazla dayanabilir - iletkenin kendisi nadiren başarısız olur; etrafındaki yalıtım öyle. 1960'lı ve 70'li yıllarda konut branşman devrelerinde sıklıkla kullanılan alüminyum tel, bağlantı noktalarında oksidasyona daha yatkındır ve sıcaklık değişimleriyle daha dramatik bir şekilde genişleyip daralır, bazı konut bağlamlarında etkili hizmet ömrünü 30 ila 50 yıla indiren bağlantı arızalarına katkıda bulunur. Sırasıyla denizcilik ve yüksek frekans uygulamalarında kullanılan kalaylı bakır ve gümüş kaplı iletkenler, hedeflenen ortamlarda ömrü uzatan özel korozyon direnci avantajları sunar.

Yalıtım ve Mantolama Malzemesi

Yalıtım neredeyse her zaman bozulan ilk bileşendir. PVC (polivinil klorür) dünya çapında en yaygın kullanılan yalıtım malzemesidir. Standart PVC yalıtım, -15°C ila 70°C arası nominal sıcaklık aralığı ve standart uygulamalarda tipik olarak 20 ila 40 yıl sonra gevrekleşme veya çatlama belirtileri gösterir. Çapraz bağlı polietilen (XLPE), sürekli olarak 90°C'ye kadar derecelendirilmiş üstün termal direnç sunar ve kimyasal saldırılara standart PVC'den çok daha iyi direnç gösterir. Endüstriyel veya yer altı kurulumlarındaki XLPE yalıtımlı kablolar sıklıkla 30 ila 40 yıllık hizmet için derecelendirilir. Fırınlar veya motor bölmeleri gibi yüksek sıcaklıktaki ortamlarda kullanılan silikon kauçuk yalıtım, 180°C'ye kadar sıcaklıklara dayanabilir ve daha geniş bir sıcaklık aralığında esnekliği koruyarak zorlu termal ortamlarda niş bir avantaj sağlar. Havacılık ve uzay endüstrisinde ve kimyasal işlemlerde kullanılan PTFE (Teflon) yalıtım, 260°C'ye kadar sıcaklıklara dayanabilir ve neredeyse tüm endüstriyel solventlere karşı dayanıklı olmasını sağlayan kimyasal inertliğe sahiptir.

Yalıtım ekstrüzyonunun kalitesi bu sonuçları doğrudan etkiler. Hassas erime sıcaklığını, tutarlı hat hızını ve eşit kalıp basıncını koruyan bir tel ve kablo ekstruder, eşit duvar kalınlığına sahip yalıtım üretecektir; bu, hem elektriksel performansın hem de uzun ömürlülüğün önemli bir göstergesidir. Yalıtımdaki ince noktalar, voltaj stresinin yoğunlaştığı dielektrik zayıf noktalar oluşturarak bozulmayı hızlandırır.

Çalışma Sıcaklığı

Isı, tel yalıtımının birincil düşmanıdır. Kablo eskimesine uygulanan Arrhenius denklemi, çalışma sıcaklığındaki nominal maksimum değerin üzerindeki her 10°C artışta yalıtım ömrünün yaklaşık olarak yarıya indiğini gösterir. Bu, 70°C'de sürekli hizmette 40 yıl dayanabilen bir kablonun, rutin olarak 80°C'de çalıştırıldığında teorik olarak yalnızca 20 yıl dayanabileceği anlamına gelir. Bu nedenle termal değer kaybı standart mühendislik uygulamasıdır; kablolar, tavanda değil, nominal sıcaklıkları dahilinde iyi çalışacak şekilde boyutlandırılmalıdır.

Çevresel Maruziyet

UV radyasyonu çoğu plastiği bozar. UV dayanımlı kaplama olmadan doğrudan güneş ışığına maruz kalan dış mekan kablolarında 5 ila 10 yıl içinde yüzey çatlaması görülebilir. Kablo demetlerine nem girişi, uçlarda galvanik korozyona ve AC güç uygulamalarında kısmi deşarj etkinliğine neden olur. Kimyasallara maruz kalma (yağlar, solventler, asitler) standart PVC'ye hızla saldırabilir ve yeterli hizmet ömrü için klorlu polietilen (CPE) veya termoplastik elastomerler (TPE) gibi özel bileşikler gerektirebilir. Mekanik olarak, tekrarlanan esneme döngüleri, ezilme veya kemirgen hasarı, yalıtımın termal olarak bozulmasından çok önce iletkenleri kesebilir.

Kurulum Kalitesi

En yüksek kalitedeki kablolar bile yanlış monte edilirse zamanından önce arızalanır. Kurulum sırasında minimum bükülme yarıçapının aşılması, yalıtımda mikro çatlaklara neden olabilir veya iletkenin deforme olmasına neden olabilir. Aşırı sıkılmış kablo kanalı bağlantı parçaları veya kablo bağları kronik stres noktaları oluşturabilir. Doğru şekilde derecelendirilmiş konektörlerin kullanılması, pabuçlara doğru torkun uygulanması ve bağlantı noktalarından nem girişinin önlenmesi ile doğru sonlandırma, bağlantı açısından kritik uygulamalarda servis ömrünü iki veya üç katına çıkarabilir.

Uygulama Türüne Göre Kablo Ömrü

Farklı uygulamalar tel ve kablo üzerinde tamamen farklı talepler doğurur. Aşağıdaki tablo, ana kategorilerdeki tipik hizmet ömrü beklentilerini özetlemektedir:

Bu rakamlar standart çalışma koşullarını varsaymaktadır. Aşırı yükleme, kötü kurulum veya zorlu ortamlardan kaynaklanan hızlandırılmış eskime, bu kullanım ömrünü önemli ölçüde (bazı endüstriyel durumlarda %50 veya daha fazla) azaltabilir.

Rolü Tel ve Kablo Ekstruder Uzun Vadeli Performansta Kalite

Üretim kalitesi, tel ömrünün en az takdir edilen belirleyicilerinden biridir. Tel ve kablo ekstrüderi, çıplak iletken üzerine izolasyon ve kaplama uygulayan makinedir ve hassasiyeti, nihai ürünün yapısal bütünlüğünü doğrudan belirler.

Ekstrüzyon Tutarlılığı Uzun Ömrü Nasıl Etkiler?

Ekstrüzyon işlemi, bir polimer bileşiğinin eritilmesini ve iletkenin kaplanması için bir kalıptan geçirilmesini içerir. Kritik parametreler arasında erime sıcaklığı, vida hızı, hat hızı, kafa basıncı ve soğutma hızı bulunur. Bu parametrelerdeki herhangi bir dengesizlik yalıtım kusurlarına neden olur:

• Duvar kalınlığı değişimi — Tutarsız kalıp basıncı, yalıtım duvarının bir tarafta daha kalın, diğer tarafta daha ince olmasına (eksantriklik) neden olur. İnce duvarlar elektriksel stresi yoğunlaştırır, arıza voltajını düşürür ve dielektrik ömrünü azaltır.
• Boşluklar ve kapanımlar — Ekstrüzyon sırasında gaz sıkışması izolasyon gövdesinde boşluklar oluşturur. Orta ve yüksek gerilim kablolarında boşluklar, kısmi deşarj etkinliğinin olduğu alanlardır; yani yalıtımı içeriden aşındıran mikroskobik elektrik arkları. Tek bir mikro boşluk, bir yer altı kablosunda beklenen kullanım ömründen yıllar önce arızayı başlatabilir.
• Yüzey pürüzlülüğü ve kirlenme — Yüksek gerilim kablo üretiminde iletken-yalıtım arayüzündeki yüzey kusurları elektrik alanı iyileştirme noktaları oluşturur. Polimer eriyiğinin yetersiz filtrelenmesine sahip bir tel ve kablo ekstrüderi, aynı etkiye sahip partikül kirliliğine izin verir.
• Kürleşme veya çapraz bağlanma derecesi — XLPE kablolarda çapraz bağlanma reaksiyonu dikkatle kontrol edilmelidir. Az kürlenmiş yalıtım, tamamen çapraz bağlanmış malzemenin termal ve mekanik özelliklerinden yoksundur, bu da yüksek sıcaklıklarda erken sünme ve deformasyona yol açar.

Modern tel ve kablo ekstruder sistemleri, servo tahrikli vida kontrolü, lazer ölçüm veya X-ışını taraması yoluyla gerçek zamanlı duvar kalınlığı ölçümü, kalıp eşmerkezliliğini korumak için kapalı döngü geri bildirimi ve ekstrüzyondan hemen sonra izolasyondaki küçük delikleri tespit etmek için hat içi kıvılcım testi yoluyla bu endişeleri giderir. Eski veya bakımsız ekstrüzyon ekipmanıyla çalışan bir üretici, uyumlu görünen ancak standart görsel incelemeyle görülemeyen gizli kusurlar taşıyan kablo üretebilir.

Tek Katmanlı ve Çok Katmanlı Ekstrüzyon

Yüksek performanslı kablo yapıları genellikle iki veya daha fazla polimer katmanının tek geçişte eş zamanlı uygulanması anlamına gelen ortak ekstrüzyona ihtiyaç duyar. Orta gerilim XLPE kabloları için bu genellikle bir iletken koruma katmanı, ana yalıtım ve aynı anda uygulanan bir yalıtım koruma katmanı anlamına gelir. Bu katmanlar arasındaki arayüz yapışması kritik öneme sahiptir: katman sınırlarındaki delaminasyon, nemin birikebileceği ve kısmi deşarjların meydana gelebileceği boşluklar yaratır. Üçlü birlikte ekstrüzyon için tasarlanmış bir tel ve kablo ekstrüderinin, üç polimer akışının tamamında hassas basınç dengesini koruması gerekir. Basınç dengesizliği, arayüzde bir katmanın diğerini kirletmesine neden olur ve standart bitmiş ürün testinin, yıllar süren hizmet geçene kadar tespit edemeyeceği içerme kusurları yaratır.

Bir Telin Hizmet Ömrünün Sonuna Ulaştığına İlişkin Uyarı İşaretleri

Eskiyen telin arızadan önce belirlenmesi ekipmanın hasar görmesini, yangınları ve güvenlik tehlikelerini önler. Aşağıdaki belirtiler incelemenin veya değiştirmenin ciddi şekilde düşünülmesi gerektiğini gösterir:

• Yalıtım ceketinin çatlaması veya çatlaması — Esnemeden bile ortaya çıkan yüzey çatlakları, ileri düzeyde polimer bozulmasının göstergesidir. Çatlama görüldükten sonra yalıtım önemli ölçüde dielektrik dayanımını kaybetmiş olabilir.
• Renk değişikliği veya kömürleşme — Beyaz veya gri PVC izolasyonun sararması, uzun süreli ısıya maruz kalmanın göstergesidir. Sonlandırmaların yakınındaki kahverengi veya siyah renk değişikliği, bağlantı noktalarında sürekli aşırı ısınma olduğunu gösterir.
• Kırılganlık veya sertlik — Hafifçe büküldüğünde çatlayan veya pul pul dökülen yalıtım, migrasyon veya buharlaşma yoluyla plastikleştirici içeriğini kaybetmiştir. Bu özellikle sıcak ortamlardaki eski PVC kablolarda yaygındır.
• Artan izolasyon direnci kayması — Endüstriyel bakım programlarında periyodik megohmmetre testi, zaman içindeki izolasyon direncini izler. Tutarlı bir düşüş eğilimi, nem girişinin veya yalıtım bozulmasının nihai arızaya doğru ilerlediğini gösterir.
• Sonlandırmalarda korozyon — Özellikle alüminyum veya kalaylı iletkenler üzerindeki bağlantı noktalarındaki yeşil veya beyaz oksit birikintileri, temas direncini artırır ve ısı üretir, kendi kendini güçlendiren bir döngüde daha fazla bozulmayı hızlandırır.
• Devre korumasının tekrar tekrar açılması — Açık bir yük nedeni olmadan tetiklenen toprak arıza kesintileri (GFI'ler) veya aşırı akım koruması, iletkenler arasında veya toprakta gelişen yalıtım bozulmasının göstergesi olabilir.
• Çalışma sırasında yanık kokusu — Kablo yollarından, panellerden veya ekipmandan gelen kalıcı yanık kokusu derhal kapatmayı ve incelemeyi tetiklemelidir. Yalıtım pirolizi, bir kez uygulandığında hafif olmayan, kendine özgü buruk bir kokuya sahiptir.

Hizmetteki Kablonun Ömrü Nasıl Uzatılır?

Halihazırda hizmette olan kurulu kablolar için çeşitli stratejiler, güvenilir hizmet ömrünü anlamlı şekilde uzatabilir:

Termal Yönetim

Kablo yollarının sürekli yüksek sıcaklıklara maruz kalmasını önlemek, en yüksek etkili bakım önlemidir. Elektrik panolarında havalandırmanın engellenmediğinden emin olun. Endüstriyel kablo kanallarında dolum faktörü kurallarına sıkı sıkıya uyun; aşırı kalabalık bir tepsi, birden fazla iletkenin ürettiği ısıyı hapseder ve paketteki tüm kablolar için çalışma sıcaklıklarını nominal sınırların üzerine çıkarabilir. Eskimiş bir devre üzerindeki yükün %20 oranında bile azaltılması, kalan bozulma oranını önemli ölçüde yavaşlatabilir.

Mekanik Koruma

Yaya trafiğine, araç hareketine veya tekrarlanan mekanik temasa maruz kalan kablolar kablo kanalı, kablo rampaları veya koruyucu kılıflarla korunmalıdır. Dış mekan kurulumları için, eskiyen kabloya UV-stabilize edilmiş kılıfla uygulanan UV-dirençli boru veya kablo sargısı, daha fazla UV bozulmasını yavaşlatarak daha uzun yıllar hizmet verebilir. Robotik kollar, kablo taşıyıcılar gibi esnek uygulamalarda, kabloların yalnızca görsel inceleme yerine esnek döngü sayımına dayalı olarak proaktif bir şekilde değiştirilmesi standart uygulamadır.

Fesih Bakımı

Bağlantı noktaları istatistiksel olarak en yaygın arıza başlatma bölgesidir. Pabuçların ve terminal vidalarının belirli değerlere kadar periyodik olarak yeniden sıkılması (özellikle sürekli basınç altında sürünen alüminyum iletkenler için), aşırı ısınan ve yalıtımın bozulmasını hızlandıran yüksek dirençli bağlantıları önler. Bağlantıdan önce alüminyum uçlara uygun antioksidan bileşiğin uygulanması ve nem girişine karşı sızdırmazlık sağlanması, korozyona bağlı arızaları önemli ölçüde azaltır.

Periyodik Testler

Kritik devreler ve orta gerilim kabloları için planlı bir test programı, bozulmayı arızadan önce yakalar. Yaygın yöntemler şunları içerir:

• Megohmmetre (yalıtım direnci) testi — Kritik devrelerde yıllık olarak gerçekleştirilir. Çalışma voltajının kV'si başına 1 MΩ'un altındaki değerler endişeye işaret eder; Trend, herhangi bir tek ölçümden daha önemlidir.
• Kısmi deşarj testi — Orta ve yüksek gerilim kablolarındaki iç boşlukları ve izolasyon kusurlarını, kablonun arızalanması durumunda enerjilendirilmesine gerek kalmadan tespit eder. Bu yöntem, trafo merkezleri ve endüstriyel tesisler için mobil bir hizmet olarak giderek daha fazla kullanılabilir hale geliyor.
• Zaman etki alanı reflektometrisi (TDR) — Bir kabloya bir sinyal darbesi gönderir ve kusurların, nem girişinin veya ezilmiş bölümlerin neden olduğu empedans değişikliklerini tespit etmek için yansımaları analiz eder. Özellikle yeraltı kablo arıza tespiti için etkilidir.
• Termografik muayene — Kızılötesi kameralar, sistem kapatılmadan normal çalışma sırasında bağlantı uçlarındaki sıcak noktaları, aşırı yüklenmiş iletkenleri ve bozulmuş bağlantıları tespit eder.

Yalıtım Bileşimi Seçimi: Tel ve Kablo Ekstruderinin Ne Yaptığı, Makinenin Kendisi Kadar Önemlidir

Tel ve kabloyu belirlerken veya tedarik ederken yalıtım bileşiğini anlamak, iletken boyutunu bilmek kadar önemlidir. Bileşik, nominal sıcaklığı, kimyasal direnci, esnekliği ve yaşlanma davranışını belirler. Tel ve kablo ekstruder sistemleri tarafından işlenen en yaygın yalıtım malzemelerinin bir karşılaştırması:

Bu bileşiklerin her biri, kendine özgü eriyik reolojisine göre kalibre edilmiş bir tel ve kablo ekstrüderi gerektirir. Örneğin PTFE, PVC veya XLPE'nin yaptığı gibi viskoz bir sıvı halinde erimediğinden, geleneksel vidalı ekstrüzyon yerine koçlu ekstrüzyon gerektirir. EPR ve silikon bileşikleri, namluda erken vulkanizasyonu önlemek için dikkatli bir sıcaklık profili oluşturmayı gerektirir. Makine ve malzeme uyumlu olmalıdır; belirli bir bileşik için yanlış ekstruder kurulumunun kullanılması, hizmet ömrü kısalacak kablo üretmenin en hızlı yollarından biridir.

Kablo Ömrü Beklentilerini Tanımlayan Düzenleyici Standartlar

Kablonun ömrü yalnızca fiziksel bir olgu değildir; aynı zamanda düzenleyici bir olgudur. Standart kuruluşları, kablonun üretim sırasında karşılaması gereken minimum performans eşiklerini tanımlar ve birçoğu ayrıca günler veya haftalar halinde hizmet yıllarını simüle eden hızlandırılmış eskitme testi protokollerini de tanımlar.

• IEC 60502 — Tasarım, test ve elektriksel ve mekanik ömrü belirleyen minimum yalıtım duvar kalınlıkları dahil olmak üzere, 1 kV ile 30 kV arası ekstrüzyon yalıtımlı güç kablolarını kapsar.
• UL 44 ve UL 83 — Termoset ve termoplastik yalıtımlı kablolar için sırasıyla Kuzey Amerika standartları. Bu standartlar, kabloların listelenmeden önce geçmesi gereken nominal sıcaklığı, voltajı ve fırında eskitme, mandrel bükülmesi ve ezilme testleri dahil olmak üzere belirli testleri tanımlar.
• ICEA S-93-639 / NEMA WC74 — 5 kV ila 46 kV korumalı güç kablolarını kapsar ve nominal koşullar altında beklenen 30 ila 40 yıllık hizmet ömrünü doğrulamak için tasarlanmış termal yaşlanma test protokollerini içerir.
• SAE J1128 ve J1291 — Kablo demeti uygulamaları için sıcaklık sınıflandırma sınıflarını ve ısıyla eskime performansını belirten otomotiv kablo standartları.
• MIL-DTL-27500 — Havacılık ve uzay kablolarına yönelik, hızlandırılmış ömür testi, aşınma direnci ve termal dayanıklılığı zorunlu kılan, 20 ila 30 yıllık uçak servis beklentileri anlamına gelen askeri spesifikasyon.

Bu standartları karşılamak yalnızca doğru malzemeleri değil aynı zamanda sürekli kontrol edilen üretim süreçlerini de gerektirir. İstatistiksel proses kontrolü (SPC) entegrasyonuna sahip bir tel ve kablo ekstruder sistemi (temel proses parametrelerini sürekli olarak kaydeder ve kontrol limitlerinin dışına çıktıklarında uyarıları tetikler), üreticilere standart uyumluluğu göstermek ve hizmet ömrü iddialarının arkasında durmak için gereken dokümantasyon yolunu sağlar.

Kabloyu Tamir Etmek Yerine Ne Zaman Değiştirmeli?

Onarım ve tam değiştirme arasındaki karar, kablo varlık yönetiminde ekonomik açıdan en önemli çağrılardan biridir. Çeşitli faktörler, yerelleştirilmiş onarım yerine tam değiştirmenin gerekliliğini açıkça ortaya koymaktadır:

• Yalıtım hatası lokalize değil dağıtıldığında — Yalıtım direnci testi tek bir arıza noktası yerine kademeli bir genel düşüş ortaya koyuyorsa tüm kablo eşit şekilde yaşlanmıştır. Bu durumda bir hatanın birleştirilmesi, bir zayıf noktayı çözerken düzinelerce diğerini eşit risk altında bırakır. Tam değiştirme tek mantıklı seçimdir.
• Kablo tasarım hizmet ömrünü aştığında — 1975 yılında döşenen bir kablo 50 yıl hizmet vermiştir. Bugün işlevsel görünse de ödünç alınmış bir zamanda çalışıyor. Planlanmamış bir arızanın maliyeti (üretim kesintisi, yangın riski, ekipman hasarı) genellikle planlanan değiştirme maliyetini çok aşar.
• Başvuru koşulları değiştiğinde — Daha yüksek voltajlar, artan yükler veya çevresel koşullardaki değişiklikler (fabrika ortamındaki yeni kimyasallar, yeni HVAC yönlendirmesi, uzun süreli dış mekana maruz kalma), fiziksel durumu ne olursa olsun mevcut kablo özelliklerinin artık yeterli olmadığı anlamına gelebilir.
• Erişim maliyetleri yüksek olduğunda — Kabloya erişim için kazı veya yapısal açıklığın gerekli olduğu yer altı veya gömülü kablo hatlarında, halihazırda açık olan bir bakım penceresi sırasında değiştirme, hemen hemen her zaman, bir arızanın ardından gelecekte yapılacak bir onarımdan daha uygun maliyetlidir.

Tersine, hasar net bir şekilde lokalize edildiğinde onarım uygundur: tek bir mekanik çentik, bir sonlandırma arızası, diğer bakımlardan sağlıklı olan kabloda kemirgen hasar noktası, kalan hizmet ömrü ve yalıtım direnci spesifikasyonların dahilindedir. Nominal ısıyla büzüşen veya soğukla ​​büzüşen ekleme malzemeleriyle ve doğru şekilde monte edilerek düzgün bir şekilde gerçekleştirilen bir onarım, çevredeki kablodan ödün vermeden devreyi o noktada tam hizmet ömrüne geri döndürebilir.

Tel Ömrü Hakkında Sıkça Sorulan Sorular

Kullanılmayan kablo hala eskir mi?

Evet. Polimer yalıtımı, elektrik akımının akıp akmadığına bakılmaksızın kimyasal bozulmaya uğrar. UV'ye maruz kalma, ısı ve oksidasyon elektrik yükünden bağımsız olarak ilerler. Yüksek ısı, UV'ye maruz kalma veya reaktif kimyasallarla temas gibi zorlu koşullarda saklanan tel, depolama sırasında önemli ölçüde bozulabilir. Kapalı mekanlarda serin, karanlık, kuru koşullarda saklanan tel, uzun yıllar özelliklerini koruyacaktır.

Su yeraltındaki tel ömrünü nasıl etkiler?

Su, XLPE yalıtımlı, doğrudan gömülü ve kanala monteli orta gerilim kabloları için birincil eskime mekanizmasıdır. AC voltaj stresi altındaki su moleküllerinin yalıtım boyunca mikroskobik dendritik kanallar oluşturduğu bir olay olan su ağaçlaşması, dielektrik dayanımını kademeli olarak azaltır. Ağaç geciktirici XLPE (TR-XLPE) içermeyen ıslak ortamlara döşenen kablolar 15 ila 20 yıl gibi kısa bir sürede arızalanabilir TR-XLPE eşdeğerleri için bu süre 30 ila 40 yıldır. Yer altı suyunun yüksek olduğu bilinen alanlara doğrudan gömme için TR-XLPE yalıtımının belirtilmesi standart mühendislik tavsiyesidir.

Tel ömrünü hizmetten çıkarmadan test etmenin bir yolu var mı?

Çeşitli tahribatsız muayene yöntemleri yerinde değerlendirmeye izin verir. Yalıtım direnci ölçümü (megohmmetre testi), mevcut yalıtım durumunun anlık görüntüsünü verir. Dielektrik soğurma oranı (DAR) ve polarizasyon indeksi (PI) testleri, nem içeriği ve yalıtım kalitesi hakkında ek bilgi sağlar. Orta gerilim kabloları için, çok düşük frekanslı (VLF) kısmi deşarj testi, kabloyu arızaya kadar zorlamadan gelişmiş bozulmayı tespit edebilir. Bu yöntemler kalan hizmet ömrünü kesin olarak tahmin edemez ancak bakım kararlarına rehberlik edecek risk bazlı bilgiler sağlar.

Tel ölçüsü kullanım ömrünü etkiler mi?

Dolaylı olarak evet. Taşıdığı yüke göre doğru boyuttaki bir iletken daha soğuk çalışır, bu da yalıtım ömrünü uzatır. Nominal kapasitesinin üzerinde akım taşıyan küçük boyutlu bir iletken daha sıcak çalışır ve izolasyonun Arrhenius ilişkisi tarafından tanımlanan oranda yaşlanmasını hızlandırır. Bir iletkeni sürekli olarak nominal akımının %110'unda çalıştırmak, yalıtım ömrünü %30 ila 50 oranında azaltabilir uygun boyuttaki operasyonla karşılaştırıldığında.

Tel ve kablo ekstruderinin kalitesi son müşteriyi nasıl etkiler?

Bitmiş kabloyu satın alan son müşteri, bunu yapmak için kullanılan üretim ekipmanını nadiren görebilir. Bununla birlikte, hat içi kalite izleme özelliğine sahip yüksek hassasiyetli bir tel ve kablo ekstruderinde üretilen kablo, daha düşük hassasiyetli ekipmanlarda üretilen kabloya göre daha tutarlı yalıtım duvar kalınlığı, daha az iç kusur ve daha tek biçimli bileşik özellikleri sergileyecektir. Doğrulanabilir kalite yönetim sistemlerine (ISO 9001 sertifikası, UL listesi, bağımsız üçüncü taraf testleri) sahip üreticilerden gelen kabloların belirtilmesi, kablonun nominal hizmet ömrünü sağlayabilecek ekipman ve süreçlerle üretildiğine dair anlamlı bir güvence sağlar.
