Koaksiyel Nasıl Çalışır: Yapı, Sinyal ve Üretim

Koaksiyel Nasıl Çalışır: Kısa Cevap

Koaksiyel kablo, elektrik sinyallerini, bir dielektrik yalıtkanla ayrılmış ve koruyucu bir dış kılıfla sarılmış iki eşmerkezli iletken (boru şeklinde bir dış iletken (koruyucu) ile çevrelenmiş sağlam bir iç iletken) kullanarak iletir. Geometri, sinyali kablo içinde hapsederek standart çift bükümlü veya paralel tele kıyasla elektromanyetik girişimi (EMI) ve sinyal kaybını büyük ölçüde azaltır. Fiber ve kablosuz alternatifler genişlese bile koaksiyelin RF iletimi, geniş bant internet, kablolu televizyon ve hassas enstrümantasyon için ilk tercih olmaya devam etmesinin nedeni budur.

Koaksiyel kablonun her katmanının belirli bir fiziksel ve elektriksel amacı vardır. İletken akımı taşır; dielektrik empedansı ve yayılma hızını kontrol eder; kalkan gürültüyü engeller; ceket mekanik ve çevresel hasarlara karşı koruma sağlar. Herhangi bir katmanı sıyırdığınızda kablonun düzgün çalışması durur. Her katmanı ve bunların nasıl etkileşime girdiğini anlamak, koaksiyel mühendisliğin neden göründüğünden daha zorlu olduğunu açıklıyor.

Koaksiyel Kablonun Katman Katman Fiziksel Yapısı

İç İletken

Merkez iletken tipik olarak katı veya çok telli bakırdır, ancak yüksek frekanslı veya yüksek mukavemetli uygulamalarda bakır kaplı çelik (CCS) ve gümüş kaplı bakır kullanılır. Çap, minyatür RF kablolarında 0,5 mm'nin altından, büyük CATV ana kablolarında 10 mm'nin üzerine kadar değişir. Yüksek frekanslarda akım, iletkenin yüzeyine yakın bir yerde hareket eder (bu olaya deri etkisi denir), dolayısıyla iletkenin yüzey kalitesi ve iletkenliği, kayıp rakamlarını doğrudan etkiler. Gümüş kaplama yüzey iletkenliğini arttırır, bu nedenle mikrodalga sınıfı kablolarda sıklıkla kullanılır.

Dielektrik İzolatör

İç ve dış iletkenler arasına sıkıştırılan dielektrik, iki kritik parametreyi kontrol eder: empedans ve yayılma hızı (VoP). Yaygın dielektrik malzemeler arasında katı polietilen (PE), köpük polietilen, politetrafloroetilen (PTFE) ve hava aralıklı tasarımlar bulunur. Köpük PE, dielektrik sabitini kabaca 2,25'ten (katı PE) yaklaşık 1,4-1,6'ya düşürür VoP'yi ışık hızının yaklaşık %66'sından %78-85'ine yükselten ve aynı zamanda dielektrik kaybını azaltan bu özellik, hem geniş bant hem de uzun süreli uygulamalar için arzu edilir. Sıcaklık stabilitesi önemli olduğunda PTFE seçilir; –65 °C'den 200 °C'ye kadar elektriksel özelliklerini korur.

Dielektrik katmanın kalınlığı ve düzgünlüğü doğrudan kablonun karakteristik empedansını belirler. Hafif bir eksantriklik (iç iletkenin merkezin dışında yerleştirilmesi) bile empedansı değiştirir ve yansımalar yaratır. Tel ve kablo ekstruderinin hassasiyetinin üretimde bu kadar önemli olmasının nedeni budur: çapraz kafalı kalıp, iletkeni mikrometre cinsinden ölçülen bir tolerans dahilinde ortalamalıdır.

Dış İletken (Kalkan)

Kalkan aynı anda iki işleve hizmet eder: sinyal için geri dönüş akımı yoludur ve harici gürültünün kabloya bağlanmasını önleyen elektromanyetik bariyerdir. Yaygın kalkan yapıları şunları içerir:

• Katı alüminyum veya bakır boru — sabit hatlı CATV kablolarında kullanılır; %100'e yakın kapsama, çok düşük kayıp, sağlam
• Örgülü kalkan — tipik olarak %85-98 optik kapsama alanı; esnek, dayanıklı, RG-58, RG-6, RG-11'de kullanılır
• Folyo örgü kombinasyonu — folyo %100 kapsama sağlar; örgü mekanik güç ve DC sürekliliği sağlar; uydu ve geniş bant kablolarında yaygındır
• Üçlü ve dörtlü kalkan — yüksek parazitli ortamlar için çoklu folyo ve örgü katmanları; koruma etkinliği 90 dB'i aşabilir

Dış Ceket

Ceket, genellikle PVC, polietilen, LSZH (düşük dumanlı sıfır halojen) veya floropolimerlerden yapılan en dıştaki koruyucu katmandır. Kılıf malzemesi seçimi kurulum ortamına göre belirlenir: PVC, iç mekan kullanımı için ekonomiktir ve alev geciktiricidir; PE ve LLDPE, açık havada gömme için UV ve neme karşı dayanıklılık sunar; Yangınlarda zehirli gaz emisyonunun azalması nedeniyle kamusal alanlarda ve ulaşım altyapısında LSZH zorunludur. Kılıf, kalkan tamamlandıktan sonra tel ve kablo ekstrüderi ile ayrı bir ekstrüzyon geçişinde uygulanır.

Karakteristik Empedans: Neden 50Ω ve 75 Ω Baskındır?

Karakteristik empedans bir DC direnci değildir; tamamen kablonun geometrisi ve yalıtkanın dielektrik sabiti tarafından belirlenen frekanstan bağımsız bir özelliktir. Formül:

Z₀ = (138 / √εr) × log₁₀(D/d)

Burada εr dielektrik maddenin bağıl geçirgenliğidir, D dış iletkenin iç çapıdır ve d iç iletkenin dış çapıdır. İyi bilinen mühendislik nedenleriyle koaksiyel dünyaya iki empedans değeri hakimdir:

Polietilen dielektrikli bir koaksiyel için teorik minimum kayıp empedansı yaklaşık 77 Ω'dur; bu nedenle 75 Ω, yayın endüstrisi standardı haline geldi. 50 Ω değeri, maksimum güç kullanımı (~30 Ω optimum) ile minimum kayıp arasında bir uzlaşmadır ve onu iki yönlü RF bağlantıları için daha uygun hale getirir. Kaynak, kablo ve yük arasındaki uyumsuz empedans, sinyal yansımalarına, duran dalgalara ve güç kaybına neden olur; bu sorunlar, gerilim duran dalga oranı (VSWR) ile ölçülür.

Kablo İçi Sinyal İletim Mekaniği

Koaksiyel kablo, sinyalleri çoğu insanın sezgisel olarak hayal ettiği şekilde iletmez. Enerji, suyun borudan aktığı gibi iletkenden akmaz. Bunun yerine, iç ve dış iletkenler arasındaki boşlukta (dielektrik bölge) elektromanyetik dalga olarak yayılır. İletkenler dalgayı yönlendiren ve sınırlandıran sınır koşulları görevi görür. Bu yayılma moduna, hem elektrik hem de manyetik alan bileşenlerinin hareket yönüne tamamen çapraz olduğu TEM (enine elektromanyetik) modu adı verilir.

Elektrik alanı iç iletken ( ) ile dış iletken (-) arasında radyal olarak yayılırken, manyetik alan iç iletkenin etrafında eş merkezli daireler oluşturur. Alan tamamen korumanın içinde olduğundan, kablo dışarıya neredeyse hiç enerji yaymaz ve koruma bütünlüğü korunduğu sürece dış alanlara karşı neredeyse bağışıktır. Korumadaki bir kırılma, zayıf bir konektör veya bükülmüş bir kablo, alan geometrisini bozar ve gürültüye ve kayba neden olur.

Yayılma Hızı ve Elektriksel Uzunluk

Sinyaller koaksiyel boyunca, dielektrik tarafından belirlenen, ışığın vakumdaki hızının kesri kadar bir hızda hareket eder. Katı PE yaklaşık %66'lık bir VoP verir; köpük PE bunu %78-85'e çıkarır; PTFE hava aralıklı tasarımlar %93-98'e ulaşabilir. Katı PE'li 10 metrelik bir kablo için tek yönlü sinyal gecikmesi yaklaşık 50 nanosaniyedir. Bu, kontrollü faz ilişkileri elde etmek için kablo uzunluklarının belirli elektrik uzunluklarına (sinyal dalga boyunun kesirleri veya katları) göre kesildiği hassas zamanlama, radar sistemleri ve faz dizili antenler için önemlidir.

Zayıflatma Mekanizmaları

Koaksiyeldeki sinyal kaybı üç ana kaynaktan gelir:

• İletken kaybı — iç iletken ve ekrandaki dirençli ısınma, düşük frekanslarda baskındır ve cilt etkisinden dolayı √f ile orantılıdır
• Dielektrik kaybı - alternatif alan moleküler yapısını zorladığında yalıtkan tarafından emilen enerji; Frekansla doğrusal olarak büyür ve bu nedenle mikrodalga frekanslarında PTFE ve köpük PE gibi düşük kayıplı dielektrikler kullanılır.
• Radyasyon kaybı — ekran kusurlarından kaynaklanan sızıntı; İyi yapılandırılmış kablolarda genellikle ihmal edilebilir ancak ekran hasar görmüşse veya yüksek dereceli yayılma modları kablonun kesme frekansının üzerinde uyarılmışsa önemlidir.

Zayıflama, belirli frekanslarda birim uzunluk başına dB cinsinden belirtilir. Standart bir RG-6 dört ekranlı kablonun kabaca 100 MHz'de 2,0 dB/100 ft ve 900 MHz'de 6,5 dB/100 ft Bu, kaybın frekansla birlikte nasıl önemli ölçüde arttığını gösteriyor. LMR-400 gibi üst düzey düşük kayıplı kablolar, daha büyük iletkenler ve köpük dielektrik sayesinde 900 MHz zayıflamayı yaklaşık 2,7 dB/100 ft'ye düşürür.

Koaksiyel Kablo Nasıl Üretilir: Rolü Tel ve Kablo Ekstruder

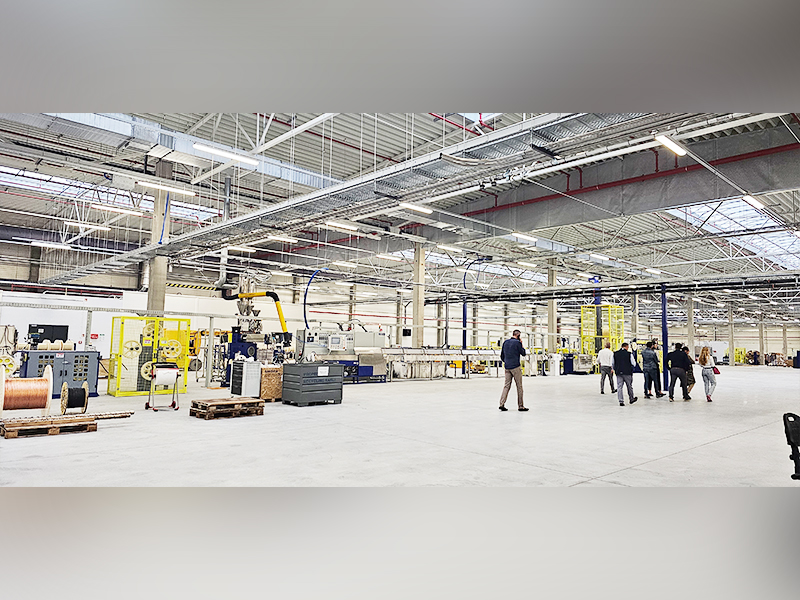

Koaksiyel kablo üretimi, her aşamada boyutsal hassasiyetin kablonun elektriksel performansını belirlediği çok adımlı bir süreçtir. Bir tel ve kablo ekstrüderi en kritik iki adımın merkezinde yer alır: dielektrik izolasyon ve dış kılıf uygulaması.

İç İletken Drawing and Stranding

Süreç, hedef iletken çapına ulaşmak için bakır çubuğun bir dizi kalıptan çekilmesiyle başlar. Toleranslar sıkıdır: 0,9 mm iletkenli 50 Ω'luk bir kablo için ±0,01 mm'lik bir sapma bile empedansı fark edilir şekilde değiştirir. Örgülü iletkenler ekstrüzyon hattından önce bir demetleme veya bükme makinesinden geçer.

Dielektrik Ekstrüzyon

Burası tel ve kablo ekstruderinin en kritik işlevini yerine getirdiği yerdir. İletken çapraz kafalı bir kalıptan beslenir ve kontrollü basınç ve sıcaklık altında etrafına erimiş PE, köpük PE veya PTFE bileşiği uygulanır. Dielektrikin eşmerkezliliği (iletkenin yalıtım içinde ne kadar hassas bir şekilde merkezlendiği), empedansı spesifikasyon dahilinde tutmak için dielektrik duvar kalınlığının ±%1-2'si dahilinde tutulmalıdır.

Köpük PE kablolarında, kontrollü bir hücresel yapı oluşturmak için erimiş polimer akışına gaz (tipik olarak nitrojen) enjekte edilir. Köpük yoğunluğu doğrudan dielektrik sabitini ayarlar Bu nedenle gaz basıncı, erime sıcaklığı ve hat hızı sıkı bir şekilde koordine edilmelidir. Modern kablo ekstruder hatları, kalıptan sonra gerçek zamanlı kapasite ölçümü kullanır; birim uzunluk başına kapasite ölçümü, yalıtım çapı ve dielektrik sabiti hakkında anında bilgi vererek ekstrüderin kontrol sistemine otomatik geri bildirim sağlar.

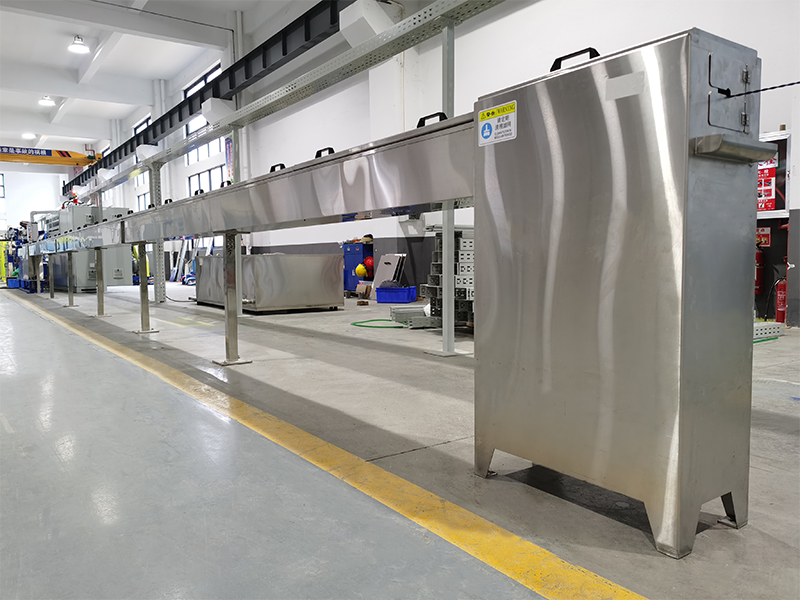

Ekstrüzyondan sonra yalıtımlı iletken, dielektrik malzemeyi tırtıl çekme ünitesine ulaşmadan önce katılaştırmak için su soğutmalı bir oluk içinden geçer. Küçük çaplı koaksiyel dielektrik ekstrüzyon için hat hızları, iletken boyutuna ve dielektrik kalınlığına bağlı olarak tipik olarak dakikada 100 ila 500 metre arasında değişir.

Ekranlama

Dielektrik soğuduktan ve sarıldıktan sonra kablo, koruyucu bir hatta gider. Folyo kalkanlar, alüminyum-polyester laminat bandın dielektrik üzerine uzunlamasına veya sarmal olarak sarılmasıyla uygulanır. Örgülü kalkanlar, ince bakır veya kalaylı bakır tel taşıyan düzinelerce ila yüzlerce bobin içeren bir örgü makinesine uygulanır. Folyo artı örgü yapısı gerektiren kablolar için her iki işlem de tek bir makine geçişinde birleştirilebilir.

Ceket Ekstrüzyonu

Son ekstrüzyon adımı, başka bir tel ve kablo ekstrüderi (bileşiğe bağlı olarak genellikle tek vidalı veya çift vidalı bir makine) kullanarak dış kılıfı uygular. PVC mantolama hatları genellikle 50–150 m/dak hızla çalışır; PE ve LSZH bileşikleri, bozulmayı önlemek için ekstruder haznesi boyunca dikkatli bir sıcaklık profili oluşturulmasını gerektirir. Ceket duvar kalınlığı tekdüzeliği kıvılcım testi (2–6 kV'de yüksek voltaj süreklilik testi) ve hat içi lazer çap ölçüm cihazlarıyla kontrol edilir. Bitmiş kablolar, saha tanımlaması için tip tanımı, empedans, voltaj değeri ve üretim tarihi ile birlikte yazdırılır.

Yaygın Koaksiyel Kablo Çeşitleri ve Özellikleri

"RG" tanımı (Radyo Rehberi) başlangıçta bir ABD askeri spesifikasyon sistemiydi. Modern kablolar için birçok RG tanımının yerini üreticiye özel parça numaraları almış olsa da, eski tanımlamalar sektörde yaygın olarak tanınmaya devam etmektedir. Farklılıkları anlamak, belirli bir uygulama için doğru kablonun seçilmesine yardımcı olur.

Konektörler ve Sonlandırma: Çoğu Sorunun Başladığı Yer

Kablonun kendisi koaksiyel bağlantının yalnızca bir parçasıdır. Konektör, sinyali kablodan ekipmana aktarır ve kötü yapılmış veya kurulmuşsa, sinyal kaybının, yansımasının ve arızasının baskın kaynağı haline gelir. Konektör, dahili geometrisi boyunca kabloyla aynı karakteristik empedansı korumalıdır; herhangi bir süreksizlik yansımaya neden olur.

Ortak Koaksiyel Konektör Tipleri

• BNC (Bayonet Neill – Concelman) — 50 Ω, ~4 GHz'e kadar derecelendirilmiş, çeyrek turlu bayonet kilit; test ekipmanı, video ve enstrümantasyonda standart
• SMA (Alt Minyatür sürüm A) — 50 Ω, 18 GHz'e kadar derecelendirilmiş, dişli; RF modüllerinde, antenlerde ve mikrodalga düzeneklerinde yaygın olarak kullanılır
• N tipi — 50 Ω veya 75 Ω, 11–18 GHz olarak derecelendirilmiş, hava koşullarına dayanıklı; dış mekan antenlerinde ve baz istasyonu ekipmanlarında kullanılır
• F tipi — 75 Ω, ~3 GHz'e kadar; konut CATV ve uydu kurulumlarında her yerde bulunur; kablonun merkez iletkeni konnektör pimi görevi görür
• PL-259 (UHF) - nominal olarak 50 Ω ancak gerçek anlamda sabit olmayan empedans; pratikte ~300 MHz olarak derecelendirilmiştir; amatör radyoda yaygın

Uygun sonlandırma, kablonun tam boyutlara kadar sıyırılmasını, örgünün ezilmemesini, konnektör arayüzünde dielektrik eşmerkezliliğinin korunmasını ve birleştirme sırasında doğru torkun uygulanmasını gerektirir. Kablolu TV dağıtım sistemine yanlış takılan tek bir F konektörü, sinyal girişine (dış sinyallerin içeri sızmasına) ve sinyal çıkışına (kablo sinyallerinin dışarı sızmasına) neden olarak tüm düğümün performansını düşürebilir.

Koaksiyel ve Diğer İletim Ortamları: Ne Zaman Seçilmeli

Koaksiyel kablo her uygulama için doğru seçim değildir ancak belirli senaryolarda belirgin avantajlara sahiptir. Bunu yaygın alternatiflerle karşılaştırmak, en iyi nereye uyduğunu netleştirir.

Koaksiyel ve Bükümlü Çift (Cat5e/Cat6/Cat8)

Bükümlü çift, EMI'yi iptal etmek için diferansiyel sinyallemeye ve sıkı büküm hızlarına dayanır; bu, koaksiyelin korumalı TEM modundan temel olarak farklı bir yaklaşımdır. Bükümlü çift, daha ucuz, daha hafif ve sonlandırılması daha kolay olduğundan yapısal Ethernet kablolamasına hakimdir. Ancak birkaç yüz MHz'in üzerindeki RF frekanslarında veya yüksek parazitli ortamlarda koaksiyel uyum sağlayamaz. Cat8, 40 Gbps'yi destekler ancak 2 GHz'de yalnızca 30 metrenin üzerinde çalışır ; Düzgün monte edilmiş bir RG-6 koaksiyel, geniş bant sinyallerini çok daha basit amplifikasyonla çok daha uzun mesafelerde 3 GHz'e kadar işler.

Koaksiyel ve Fiber Optik

Fiber, temelde sıfır elektromanyetik girişim duyarlılığı, uzun mesafelerde çok daha düşük zayıflama (tek mod için ~0,2 dB/km, mikrodalga frekanslarında koaksiyel için 40-100 dB/km) ve bakırı gölgede bırakan bant genişliği kapasitesi sunar. Takaslar, alıcı-verici elektroniğinin maliyeti, kırılganlık ve sinyalin yanında DC gücünü taşıyamamadır. Kısa RF bağlantıları, anten besleme hatları ve tek kablo üzerinden güç sinyali gerektiren uygulamalar (örneğin, fantomla çalışan mikrofonlar, koaksiyel yoluyla beslenen aktif uydu LNB'leri) için koaksiyel tercih edilmeye devam ediyor.

Koaksiyel ve Dalga Kılavuzu

Yaklaşık 18 GHz'in üzerindeki frekanslarda koaksiyel kayıplar engelleyici hale gelir ve EM dalgalarını taşıyan içi boş metal bir boru olan dalga kılavuzu çok daha düşük zayıflama sunar. Dalga kılavuzunun iç iletkeni yoktur ve bu nedenle merkezde iletken kaybı yoktur; katı yapısı ve frekans seçici doğası (dalga kılavuzu yalnızca kesme frekansının üzerindeki sinyalleri iletir), onu geniş bant veya esnek kurulum için uygunsuz hale getirir. Koaksiyel, esneklik ve bağlantının gerekli olduğu her yerde 18 GHz'in altında hakimdir.

Koaksiyel Kablo Üretiminde Kalite Kontrol

Koaksiyel kablo üretiminin hassasiyet talepleri, kalite kontrolünün sonunda toplu denetim yerine sürekli, hat içi bir süreç haline gelir. Koaksiyel üretime yönelik bir tel ve kablo ekstruder hattı genellikle birden fazla ölçüm sistemini aynı anda entegre eder:

• Lazer çap göstergeleri — dielektrik dış çapın temassız ölçümü, tipik olarak ±0,001 mm'ye kadar hassas; soğutma oluğunun hemen sonrasına yerleştirilir
• Kapasitans monitörleri - dielektrik duvar kalınlığı ve dielektrik sabiti ile ilişkili olan birim uzunluk başına kapasitansın ölçülmesi; sapmalar otomatik hat hızını veya ekstruder RPM düzeltmelerini tetikler
• Eksantriklik tarayıcıları — X-ışını veya ultrasonik tarayıcılar, dielektrik içindeki iç iletkenin eşmerkezliliğini gerçek zamanlı olarak kontrol eder
• Kıvılcım test cihazları — Hizmette yalıtım arızasına neden olabilecek herhangi bir küçük delik veya ince noktayı tespit etmek için dielektrik boyunca 2–10 kV DC veya AC uygulayın.
• Tamamlanmış kablo TDR testi — zaman alanlı reflektometri, hat boyunca bir darbe göndererek ve yansımaları analiz ederek bitmiş kablo boyunca empedans süreksizliklerini tanımlar

Yayın sınıfı CATV kablosu için empedans tekdüzelik özellikleri tipik olarak tüm kablo uzunluğu boyunca ±2 Ω'dur 5–1000 MHz bandında 23–30 dB yapısal geri dönüş kaybı (SRL) gereksinimleriyle. Bu rakamlara 200 m/dak'nın üzerindeki üretim hızlarında tutarlı bir şekilde ulaşmak, son derece hassas kalıp tasarımı, malzeme tutarlılığı ve kapalı döngü proses kontrolü gerektirir; bunların tümü tel ve kablo ekstrüderinin ve ilgili ölçüm sistemlerinin performansına odaklanır.

Koaksiyelin Pratikte Nasıl Çalıştığını Gösteren Gerçek Dünya Uygulamaları

Kablolu Televizyon (CATV) Dağıtımı

CATV kablo ucu sinyalleri alır ve bunları hibrit fiber koaksiyel (HFC) ağ üzerinden dağıtır. Fiber, sinyali uçtan komşu düğümlere taşır; RG-11 veya sabit hatlı koaksiyel bağlantı, onu düğümden musluğa (tipik olarak 500 metre içinde) taşır; RG-6 damlaları musluktan bireysel evlere bağlanır. Her segment, kablo zayıflamasının üstesinden gelmek için, kablonun en yüksek taşıyıcı frekansındaki (genellikle DOCSIS 3.1 sistemlerinde 1 GHz veya daha yüksek) kaybına bağlı olarak aralıklandırılmış amplifikatörler kullanır.

Hücresel Baz İstasyonları

BTS radyo ünitesi ile kulenin tepesindeki anten arasındaki besleme kablosu neredeyse her zaman koaksiyeldir; esnek oluklu koaksiyel veya sert sert hatlı. 900 MHz'de 30 metrelik bir LMR-400 koşusu yaklaşık 0,8 dB kaybeder; 2,1 GHz'de (3G UMTS), aynı çalışma yaklaşık 1,3 dB kaybeder. Besleyici kaybının her dB'i, etkili yayılan gücü doğrudan azaltır; bu nedenle, radyo ünitesini kulenin tepesine monte eden (ana bant ünitesine fiberle bağlanan) uzak radyo kafası (RRH) kurulumları baskın hale geldi: besleyici kaybını tamamen ortadan kaldırıyorlar.

Tıbbi ve Endüstriyel Enstrümantasyon

Ultrason dönüştürücüleri, MRI sinyal zincirleri ve endüstriyel radar seviye göstergelerinin tümü, yayın sistemleriyle aynı nedenden dolayı koaksiyel bağlantılara dayanır: koruma bütünlüğü ve kontrollü empedans. Ultrasonda koaksiyel, minimum distorsiyonla piezoelektrik dönüştürücülere MHz aralığındaki darbeleri taşır. Dielektrik ve iletken malzemelerin bazı durumlarda biyolojik olarak uyumlu olması gerekir ve kablonun sterilizasyon döngülerine dayanması gerekir; bu da tasarımları özel tel ve kablo ekstruder hatlarında üretilen özel floropolimer dielektriklere doğru iten gereksinimlerdir.

GPS ve Uydu Alıcıları

GPS 1575,42 MHz (L1) ve 1227,60 MHz (L2) hızında çalışır. Aktif bir GPS anteninden alıcıya giden koaksiyel çalışma, aynı kablo üzerinden antenin yerleşik LNA'sı için hem RF sinyalini hem de DC gücünü besler. Kablo kaybı, sinyal-gürültü oranını doğrudan bozar. 1,5 GHz'de 10 metrelik RG-6 koşusu yaklaşık 1,0 dB'lik kayıp sağlar — yönetilebilir; 50 metrelik bir koşu, yaklaşık 5 dB tüketecektir; bu, tipik olarak standart bir aktif antenin LNA kazancını aşar ve hat içi güçlü bir sinyal güçlendirici gerektirir.

Koaksiyelin Nasıl Çalıştığı Hakkında Sıkça Sorulan Sorular

Koaksiyel kablo neden bu kadar iyi EMI reddine sahiptir?

Çünkü sinyali taşıyan elektromanyetik alan iç ve dış iletkenler arasında tamamen kuşatılmıştır. Dış alanlar sürekli bir kalkana nüfuz edemez; bunlar, kalkanın dış yüzeyinde akımları indükler, ancak bu akımlar iç alanı etkilemez. Bunun tersi de doğrudur: Kablonun dahili sinyal alanı dışarıya doğru yayılmaz, bu da diğer sistemlerle etkileşimi önler. Bu "koaksiyel simetri", koaksiyelin RF ortamlarında açık tel veya bükümlü çiftten daha iyi performans göstermesinin temel nedenidir.

Yanlış empedans kablosunu kullanırsanız ne olur?

50 Ω'luk bir sistemde 75 Ω'luk bir kablonun kullanılması empedans uyumsuzluğu yaratır. Sinyal gücünün bir kısmı, her geçişte (girişte ve çıkışta) kaynağa doğru geri yansıtılır. Yansıyan ve gelen dalgalar birleşerek kablo üzerinde duran dalgalar oluşturur; bu, sinyal genliğinin sabit olmak yerine kablo uzunluğu boyunca değiştiği anlamına gelir. 1,5:1'lik bir VSWR (50/75 Ω bağlantı noktasından mütevazı bir uyumsuzluk), yaklaşık %4 yansıyan gücü temsil eder. Yüksek güçlü RF vericilerinde aşırı yansıyan güç, son aşama amplifikatöre zarar verebilir. Hassas ölçümde ölçülen sinyalde hatalara neden olur.

Gücü ve sinyali aynı anda koaksiyel kablo üzerinden çalıştırabilir misiniz?

Evet. Buna Koaksiyel Güç (PoC) veya uydu bağlamında LNB gücü denir. RF sinyalinin yanında iç iletkenin üzerine bir DC voltajı (uydu LNB'leri için genellikle 13 V veya 18 V; CCTV'ye göre değişir) uygulanır. Basit bir indüktör-kapasitör ağı olan öngerilim T bağlantısı her uçta DC ve RF yollarını ayırarak ekipmanın RF sinyalini etkilemeden DC'yi çıkarmasına veya enjekte etmesine olanak tanır. Akım değerleri iletken boyutu ve konnektör kontak değerleri ile sınırlıdır; standart koaksiyel için genellikle birkaç yüz miliamperdir.

Bir koaksiyel kablonun kaldırabileceği maksimum frekansı ne sınırlar?

Üst frekans sınırını iki faktör belirler. Birincisi, zayıflama frekansla birlikte artar ve sonuçta kabloyu kullanışsız hale getirir. İkincisi ve daha temel olanı, sinyalin dalga boyu kablonun enine boyutlarıyla karşılaştırılabilir hale geldiğinde, TEM moduna ek olarak daha yüksek dereceli yayılma modları (TE ve TM modları) uyarılabilir. Bu modlar farklı hızlarda hareket ederek sinyal bozulmasına ve yayılan sızıntıya neden olur. Birinci yüksek dereceli mod için kesme frekansı yaklaşık olarak f_c = 7,52 / (D d) GHz (ölçüleri cm cinsindendir). Standart RG-58, 11 GHz civarında kesiliyor; UT-047 gibi daha küçük çaplı kablolar 65 GHz'i geçebilir.

Bükme koaksiyel kablo performansını nasıl etkiler?

Bir koaksiyel kablonun minimum bükülme yarıçapının altında bükülmesi dielektrik malzemenin bozulmasına neden olur, iç iletkeni merkezin dışına kaydırır ve dış iletkeni kalıcı olarak deforme edebilir; bunların tümü yerel empedansı değiştirir ve sinyal yansımasını artırır. Üreticiler, sabit kurulum için tipik olarak kablonun dış çapının 10-20 katına ve tekrarlanan esnek uygulamalar için 6-10 katına eşit bir minimum bükülme yarıçapı belirler. Keskin bükülmeler kalıcı olarak zarar verir. 10 GHz'in üzerindeki yüksek frekanslı uygulamalarda, yarı sert kablodaki hafif bükülmelerin bile düzeneğin elektriksel performansında hesaba katılması gerekir.
