Ethernet Kablosu Nasıl Yapılır: Adım Adım Kılavuz

Kablolama sırasını, doğru araçları ve ihtiyacınız olan kablo standardını anladıktan sonra kendi Ethernet kablonuzu yapmak çok kolaydır. Tüm süreç kablo başına 10 dakikadan az sürüyor Malzemeleri hazırladıktan sonra. T568bir veya T568B kablolama standardını izleyerek RJ45 konnektörlerini çift bükümlü kablonun her iki ucuna kıvırırsınız ve ardından bağlantıyı bir kablo test cihazıyla doğrularsınız. Kısa cevap bu. Bu kılavuzun geri kalanı her adımı, her değişkeni ve kaçınılması gereken her hatayı daha derinlemesine ele alıyor.

İster evde bir laboratuar işletiyor olun, ister bir ofisin kablolarını çekiyor veya hasarlı bir yama kablosunu değiştiriyor olun, kendi Ethernet kablonuzu oluşturmak size tam uzunluk kontrolü, daha yüksek kaliteli malzemeler seçme yeteneği ve ağınızda güvendiğiniz kablonun içinde ne olduğuna dair gerçek bir anlayış sağlar.

Aslında Ethernet Kablosunun İçinde Ne Var?

Herhangi bir şeyi kıvırmadan önce neyle çalıştığınızı bilmek yardımcı olur. Standart bir Ethernet kablosu şunları içerir: dört bükümlü bakır tel çifti - toplam sekiz iletken . Bükülme kasıtlıdır. Her çift, komşu çiftlerden gelen elektromanyetik girişimi (EMI) iptal etmek için biraz farklı bir hızda bükülür; bu özelliğe çapraz karışma iptali adı verilir.

Kablonun dış kılıfı (gördüğünüz ve tuttuğunuz kısım) genellikle PVC'den veya düşük dumanlı sıfır halojen (LSZH) bileşiğinden yapılır. Bu ceket sürekli uzunluklarda üretilir. tel ve kablo ekstruder Yalıtım malzemesini eriten ve bakır iletkenler bir kalıptan geçerken onu bakır iletkenlerin etrafına dolaştıran bir makine. Bu ekstrüde kılıfın tekdüzeliği ve kalınlığı, kablonun esnekliğini, aşırı sıcaklıklara karşı direncini ve CM, CMR veya CMP gibi yangın güvenliği derecelendirmelerini karşılama yeteneğini doğrudan etkiler.

Kılıfın içinde, her bir iletken ayrıca ince bir renkli plastik yalıtım katmanıyla kaplanır; bu katman yine bir izolasyon malzemesiyle uygulanır. tel ve kablo ekstruder imalat sırasında. Bu renk kodu, kabloyu elle sonlandırırken T568A ve T568B bağlantı şemalarını doğru bir şekilde takip etmenizi sağlayan şeydir.

Ethernet Kablosu Kategorileri ve Özellikleri

Çoğu DIY Ethernet kablosu projesi için, Cat6 pratik tatlı noktadır . Yaygın olarak mevcuttur, 100 metrelik koşularda gigabit hızlarını yönetir, daha kısa mesafelerde 10 Gbps'yi destekler ve Cat5e'den yalnızca çok az daha pahalıdır. Kalıcı bir duvar kurulumu yapıyorsanız ve 100 metrenin tamamında 10 Gbps hızında geleceğe hazır olmak istiyorsanız Cat6A dikkate alınmaya değerdir.

Başlamadan Önce İhtiyacınız Olan Araçlar ve Malzemeler

Aletlerdeki işin kısası, çoğu başarısız Ethernet kablosunun başladığı yerdir. Kötü bir kıvrım gözle görülmez ancak sinyal bütünlüğünü bozar. İşi doğru bir şekilde yapmak için ihtiyacınız olan her şey:

Temel Araçlar

• Sıkma aracı — Bu en önemli araçtır. Kaliteli bir cırcırlı kıvırıcı (Platinum Tools veya Klein Tools tarafından üretilenler gibi), sekiz pimin tamamına aynı anda eşit ve tutarlı bir basınç uygular. Ucuz cırcırlı olmayan kıvırıcılar, aralıklı bağlantıların bir numaralı nedenidir.
• Kablo sıyırıcı — Özel bir kablo sıyırıcı, içerideki iletken izolasyonunu kesmeden dış kılıfı sıyırır. İhtiyacınız olduğunda maket bıçağı kullanabilirsiniz ancak çentikli iç yalıtım, kısa devrelere ve sinyal bozulmasına neden olur.
• Düz kesilmiş tel makası veya makas — RJ45 konektörüne yerleştirilmeden önce iletkenlerin eşit uzunlukta kesilmesi için.
• Kablo test cihazı — Birden fazla kablo yapıyorsanız pazarlık yapılamaz. Temel bir süreklilik test cihazının maliyeti 20 doların altındadır ve sekiz pinin tümünün her iki uçta da doğru şekilde bağlandığını doğrular.
• Cetvel veya şerit metre — Kablo uzunluğunu doğru bir şekilde ölçmek ve her iki uçta önerilen iletken miktarından daha fazla bükülüp bükülmediğinizi kontrol etmek için.

Malzemeler

• Ethernet kablosu toplu makarası — Proje kapsamınıza bağlı olarak yürüyerek veya 250 fit, 500 fit veya 1000 fitlik makaralar halinde satın alın. Kablonun ceketi, bir aracılığıyla üretilir kablo ekstruder imalat sırasında kategori derecelendirmesi, iletken ölçüsü (Cat6 için tipik olarak 23 AWG) ve uygulanabilir güvenlik listeleri (yükseltici için CMR, plenum alanları için CMP) ile işaretlenmelidir.
• RJ45 konnektörleri — Kablo kategorinize uygun konektörler satın alın. Daha büyük çaplı iletkenleri ve dahili spline'ı olan Cat6 kabloları, daha geniş iletken kanalına sahip Cat6 dereceli konektörler gerektirir. Cat6 kablosunda Cat5e konektörlerinin kullanılması, uyumun zayıf olmasına ve kıvrımın başarısız olmasına neden olur.
• Gerilim azaltıcı botlar (isteğe bağlı) — Bu plastik manşonlar, bağlantı noktasını tekrarlanan bükülmelerden korumak için kıvrılmadan önce kablo üzerinde kayar ve RJ45 konektörünün üzerine geçer.
• Kablo etiketleri veya işaretleyici — Yaptığınız her kablonun her iki ucunu da etiketleyin. Bu, daha sonra saatlerce sorun giderme zahmetinden tasarruf etmenizi sağlar.

T568A ve T568B Kablolama Standartlarını Anlama

Burası insanların kafasını karıştırıyor, o yüzden hadi doğrudan çözelim. Ethernet kabloları için kabul edilen iki kablolama standardı vardır: T568A ve T568B TIA/EIA-568 standardına göre tanımlanır. Yalnızca turuncu ve yeşil çiftlerin (1, 2, 3 ve 6 numaralı pinler) düzeninde farklılık gösterirler. Her ikisi de gigabit Ethernet için iyi çalışıyor. Seçim yalnızca tek bir kurulumda tutarlılık açısından önemlidir.

T568B, Amerika Birleşik Devletleri'nde daha yaygın olarak kullanılan standarttır özellikle ticari ve kurumsal ortamlarda. T568A, kamu kurulumlarında tercih edilir (bazı ABD federal hükümet ağ standartlarında belirtilmiştir) ve teknik olarak TIA'nın yeni kurulumlar için tercih ettiği standarttır. Pratikte, düz bir kablonun her iki ucunda da aynı standardı kullandığınız sürece çalışır.

T568B Sabitle Çıkışı (Soldan Sağa, Sekme Aşağıya Bakıyor)

Düz Geçişli ve Çapraz Kablolar

A düz geçişli kablo her iki uçta da aynı kablolama standardını (T568A veya T568B) kullanır. Neredeyse her durumda yaptığınız şey budur: bir bilgisayarı bir anahtara, bir anahtarı bir yönlendiriciye, bir duvar prizini bir bağlantı paneline bağlamak. bir çapraz kablo bir uçta T568A'yı ve diğer uçta T568B'yi kullanarak gönderme ve alma çiftlerini değiştirir. Geçmişte iki bilgisayarı anahtar olmadan doğrudan bağlamak için çapraz kablolara ihtiyaç vardı. Günümüzde neredeyse tüm modern ağ arayüz kartları (NIC'ler) ve anahtarlar, kablo tipini otomatik olarak algılayıp düzelten Auto-MDI/MDIX'i desteklemektedir, bu da çapraz kabloları çoğunlukla kullanılmaz hale getirmektedir. Yine de ayrımı bilmek, eski bir kurulumda eski bir çapraz kabloyla karşılaştığınızda kafa karışıklığını önler.

Adım Adım: Ethernet Kablosu Nasıl Yapılır

Bu adımları dikkatlice izleyin. Gigabit hızlarında çalışan bir kablo ile 100 Mbps'de başarısız olan veya hiç bağlantı kurmayan bir kablo arasındaki fark genellikle milimetrelik açıkta kalan iletkene veya tek bir telin açısına bağlıdır.

Adım 1: Kabloyu Uzunluğa Kesin

Kat etmeniz gereken mesafeyi ölçün ve kablonuzu kesin. Her iki uçtaki sonlandırmaları hesaba katmak ve bir konektörün arızalanması durumunda gelecekte yeniden sonlandırmak için kendinize biraz gevşeklik sağlamak için en az 6 ila 12 inç ekstra uzunluk ekleyin. Tek bir Ethernet kablo bölümünün maksimum uzunluğu 100 metredir (328 fit) Cat5e'den Cat6A'ya kadar. Bunun aşılması sinyal zayıflamasına ve güvenilmez bağlantılara neden olur.

Gerilim azaltıcı botlar kullanıyorsanız, konektörü takmadan önce şimdi bir tanesini kablonun üzerine kaydırın, çünkü daha sonra ekleyemezsiniz.

Adım 2: Dış Ceketi Soyun

Yaklaşık olarak çizmek ve çıkarmak için kablo sıyırıcınızı kullanın Dış ceketin 1 ila 1,5 inç (25 ila 38 mm) kısmı her ucundan. Nazikçe puanlayın — bir tel ve kablo ekstrüderi tarafından kontrollü kalınlıkta uygulanan PVC veya LSZH kılıf malzemesini kesiyorsunuz ve fazla basınç gerektirmiyor. Sıyırıcıyı kablo etrafında bir veya iki kez döndürmek yeterlidir. İçerideki dört bükümlü çifti ortaya çıkarmak için ceketin çentikli kısmını çekin.

İletkenleri inceleyin. Herhangi bir kablonun renkli yalıtımında çentikler veya kesikler varsa, kabloyu biraz daha kesin ve bu adıma yeniden başlayın. Çatlak bir yalıtkan, modern Ethernet'in yüksek frekanslı sinyallemesi altında bitişik iletkenler arasında kısa devreye neden olur.

Bazı Cat6 kabloları, çiftleri fiziksel olarak ayrı tutmak ve karışmayı azaltmak için kablonun uzunluğu boyunca uzanan çapraz şekilli plastik bir oluğa (ayırıcı veya X dolgusu olarak da bilinir) sahiptir. Sizinki varsa, aynı hizada kesilmiş makaslar kullanarak ceket kesimiyle aynı hizada kesin.

Adım 3: Çiftleri Çözün ve Düzenleyin

Dört çiftin her birini dikkatlice açın ve iletkenleri tek tek düzeltin. T568B için bunları soldan sağa şu sırayla düzenleyin: turuncu/beyaz, turuncu, yeşil/beyaz, mavi, mavi/beyaz, yeşil, kahverengi/beyaz, kahverengi.

Bu, yeni başlayanları en sık şaşırtan adımdır. Burada vakit ayırın. Kabloları elinize düz bir şekilde yerleştirin ve devam etmeden önce sırayı iki kez kontrol edin. Aktarılan bir kablo, kablonun çalışmayacağı veya daha da kötüsü aralıklı olarak çalışacağı anlamına gelir, bu da teşhis edilmesi daha zordur.

Gerekenden fazla iletkeni çözmeyin. TIA/EIA-568 standardı, Cat6 için maksimum bükülmemiş uzunluğun 13 mm (yaklaşık yarım inç) olduğunu belirtir. Aşırı bükülme, kablonun çapraz konuşma performansını düşürür ve temel testler sırasında gigabit hızlarında bağlansa bile sertifika testinde başarısız olmasına neden olabilir.

Adım 4: İletkenleri Eşit Uzunluğa Kesin

Sekiz iletkenin tümünü düz ve düz bir şekilde elinizde tutun ve soldan sağa doğru sırayı koruyun. Düz kesimli makaslar kullanarak hepsini aynı uzunlukta kesin (kabaca) 12 ila 14 mm (yaklaşık yarım inç) dış ceketin bittiği yerden. Amaç, sekiz kablonun tamamının mükemmel bir şekilde aynı hizada ve eşit şekilde kesilmesidir. Eşit olmayan uzunluklar, bazı iletkenlerin RJ45 konektöründeki pinlere ulaşamayacağı ve bu pinlerde açık devre oluşturacağı anlamına gelir.

Adım 5: İletkenleri RJ45 Konnektörüne Takın

RJ45 konektörünü, tırnak aşağı bakacak ve açık ucu kendinize bakacak şekilde tutun. Sekiz iletkeni, sıralarını koruyarak konektörün sekiz kanalına kaydırın. Onları sonuna kadar sıkıca itin — her iletken konektörün ön duvarına temas etmelidir Kıvırma pimlerinin doğru şekilde temas etmesi için.

Kıvırmadan önce konektörün ön kısmına (pimlerin bulunduğu uca) bakın. Her pim konumunda farklı bir renk görmeniz ve kılıfın, konektörün arka gerilim giderme bölümünün içinde görünmesi gerekir. Kılıf konektörün içinde değilse, mekanik gerilim azaltıcı düzgün şekilde devreye girmeyecek ve kablo bu bağlantı noktasında hassaslaşacaktır.

Öğreniyorsanız geçişli RJ45 konektörleri kullanın; ön tarafında, iletkenleri sonuna kadar itmenize ve kıvırdıktan sonra fazlalıkları kesmenize olanak tanıyan bir açıklık vardır. Yeni başlayanlar için doğru şekilde yüklenmeleri daha kolaydır ve daha tutarlı sonuçlar üretirler.

Adım 6: Konektörü Kıvırın

Yüklenen RJ45 konnektörünü kıvırma aletinizdeki eşleşen kalıba yerleştirin. Tutamaçları iyice ve tamamen sıkın. Yeterli basınç uygulandığında cırcırlı kıvırıcı tık sesi çıkaracak ve serbest kalacaktır. Cırcırsız bir kıvırıcı, basıncı hissederek değerlendirmenizi gerektirir; sekiz pimin tamamının iletken yalıtımına tamamen girmesine ve gerilim azaltma tırnağının kablo kılıfına tamamen bastırılmasına yetecek kadar sıkın.

Geçişli konnektör kullandıysanız, önden çıkıntı yapan fazla iletkeni düz kesimli uçlarınızla kesin. Kesilen yüz konektörün ön kısmıyla aynı hizada olmalıdır.

Kablonun diğer ucu için tüm adımları tekrarlayın. Düz kablo için her iki uçta da aynı kablolama standardını (T568B veya T568A) kullanın.

Adım 7: Kabloyu Test Edin

Bitmiş kablonuzun her iki ucunu bir kablo test cihazına takın. Test cihazı, sekiz pimin her birine sırayla bir sinyal gönderir ve bir uçtaki her pimin diğer uçtaki karşılık gelen pime bağlandığını ve hiçbir pimin birbirine kısa devre yapmadığını doğrular. Temel süreklilik test cihazında başarılı bir sonuç şu anlama gelir:

• Sekiz iletkenin tümü doğru şekilde bağlanmış (açılmamış)
• Hiçbir iletken çaprazlanmaz veya değiştirilmez
• Hiçbir iletken birbirine kısa devre yapmaz

Temel bir süreklilik test cihazı, zayıflama, geri dönüş kaybı veya yakın uç karışma (NEXT) gibi performans özelliklerini doğrulamaz. Kritik altyapı kurulumları için profesyonel bir kablo sertifikasyon kuruluşu (Fluke Networks tarafından üretilenler gibi) tam TIA-568 sertifikasyon testlerini gerçekleştirir. Bu cihazlar birkaç bin dolara mal oluyor ve genellikle profesyonel ağ kurulumcularına kiralanıyor veya sahipleniliyor.

Kablo Üretimi Satın Aldığınız ve Kullandığınız Kabloları Nasıl Etkiler?

Bir Cat6 veya Cat6A kablo makarası satın aldığınızda, bu kablonun kalitesi büyük ölçüde nasıl üretildiğine, özellikle de kablonun hassasiyetine ve durumuna göre belirlenir. tel ve kablo ekstruder iletkenlere yalıtım uygulamak için kullanılır ve her bir çiftin büküm döşemesini kontrol etmek için kullanılan ekipman.

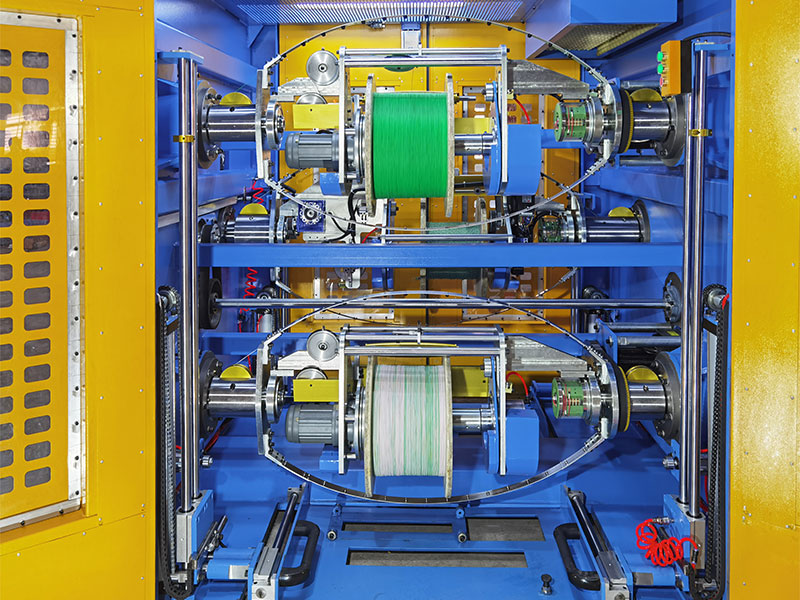

Bir tel ve kablo ekstrüderi, termoplastik yalıtım bileşiğini (PVC, polietilen veya LSZH malzemesi) eriterek ve bunu hareketli bir iletkenin etrafındaki çapraz kafalı kalıptan zorlayarak çalışır. Ekstruder, yalıtım katmanının kalınlığını ve eşmerkezliliğini çok sıkı toleranslarla kontrol eder. Ethernet kablo iletkenleri için yalıtım kalınlığı, sinyal yayılma hızını ve empedansını belirleyen kablonun dielektrik sabitini doğrudan etkiler. Cat6 kablosu 100 ohm ±%15 karakteristik empedansı korumalıdır frekans aralığı boyunca - tamamen kablo ekstrüderinden gelen tutarlı yalıtım geometrisine bağlı bir özellik.

Bu nedenle birinci sınıf markalı kablo ile doğrulanmamış tedarikçilerden satın alınan ucuz isimsiz kablo arasında anlamlı bir fark vardır. Bakımı yetersiz veya düşük hassasiyetli ekstrüderlerde yapılan kablolar, tutarsız yalıtım kalınlığına, merkez dışı iletkenlere (zayıf eşmerkezlilik) veya değişken kılıf duvar kalınlığına sahip olabilir; bunların tümü, bir kablonun temel bir süreklilik testini geçse bile performans standartlarında başarısız olmasına neden olabilir. 100 Mbps'de işlevsel görünen bir kablo, bu üretim tutarsızlıkları nedeniyle 1 Gbps veya 10 Gbps'yi güvenilir bir şekilde sürdüremeyebilir.

Ek olarak, bazı bütçe kablo üreticileri katı bakır yerine bakır kaplı alüminyum (CCA) iletkenleri kullanır. CCA'nın sahip olduğu Saf bakırın iletkenliğinin yaklaşık %60'ı Kablonun hem verileri hem de elektrik gücünü taşıması gereken Ethernet Üzerinden Güç (PoE) uygulamalarında daha yüksek direnç ve önemli ölçüde daha kötü performans. Performans ve PoE uyumluluğu önemliyse satın aldığınız kablonun "CCA" yerine "BC" (çıplak bakır) olarak işaretlendiğini her zaman doğrulayın.

Katı Çekirdekli ve Örgülü İletkenli Kablo: Hangisi Kullanılmalı

Ethernet kablosu iki iletken yapıda mevcuttur: katı ve çok damarlı. Bu ayrım çoğu insanın düşündüğünden daha önemlidir.

Katı İletken Kablo

Sekiz iletkenin her biri tek bir bakır teldir, tipik olarak Cat6 için 23 AWG . Katı iletken kablo, kalıcı kurulumlar için tasarlanmıştır: duvarlardan, tavanlardan, kablo kanallarından ve bağlantı panelleri ile kilit taşı jakları arasından geçen. Yüksek frekanslarda üstün elektriksel performansa sahiptir (daha düşük zayıflama, daha iyi karışma özellikleri), ancak daha serttir ve tekrar tekrar esnetildiğinde iletken yorulmasına daha yatkındır. Kablonun düzenli olarak hareket ettirildiği, sarıldığı veya konektörlerde esnediği uygulamalarda katı iletken kablo kullanılmamalıdır.

Örgülü İletken Kablo

Her iletken, tipik olarak iletken başına 7 tel olmak üzere bir araya toplanmış birden fazla ince bakır telden oluşur. Örgülü kablo daha yumuşaktır, daha esnektir ve kırılmadan tekrar tekrar bükülmeyi başarır; bu da onu yama kabloları için doğru seçim haline getirir: duvar jakı ile bilgisayar arasındaki veya yama paneli bağlantı noktası ile anahtar bağlantı noktası arasındaki kısa kablo. Örgülü kablonun birim uzunluk başına direnci katı kabloya göre biraz daha yüksektir, ancak ara kablo uzunluklarında (genellikle 5 metrenin altında) bu fark ihmal edilebilir düzeydedir.

Ara kablo olarak kullanılan DIY Ethernet kabloları için örgülü iletken kablo kullanın. Kalıcı yapısal kablolamanın duvarların içinden geçmesi için katı iletkenli kablo kullanın.

Korumalı ve Korumasız Kablo: Koruma Önemli Olduğunda

Evlerde ve ofislerde kullanılan Ethernet kablolarının çoğu UTP'dir - Korumasız Bükümlü Çift. Bükümlü çift yapı tek başına çoğu ortam için yeterli gürültü reddi sağlar. Korumalı kablo, çiftlerin veya tüm kablo demetinin çevresine bir veya daha fazla metalik koruma katmanı (folyo, örgü veya her ikisi) ekler.

Korumalı kablo, korumalı RJ45 konektörleri gerektirir ve koruma, bir uçta (tipik olarak bağlantı panelinde veya anahtarda) uygun bir topraklama hattına bağlanmalıdır. Yanlış topraklanmış bir kalkan, gürültüyü ortadan kaldırmak yerine aslında gürültüye neden olabilir; bu olaya topraklama döngüsü adı verilir. Ev ve standart ofis kullanımı için, Doğru kurulumla UTP kablosu yeterlidir tüm modern gigabit ve 10 gigabit uygulamalar için.

Yaygın Hatalar ve Nasıl Düzeltilir

Arızalı DIY Ethernet kablolarının çoğu, küçük bir dizi yinelenen hataya dayanır. Bunları önceden bilmek zamandan ve malzeme israfından tasarruf sağlar.

Kablolar Arızalı

En yaygın hata. Aktarılmış bir çift, kablo test cihazının "tersine çevrilmiş" veya "bölünmüş çift" hatası gösterdiği anlamına gelir. Bölünmüş bir çift özellikle sinsidir: Kablo düşük hızlarda bağlanabilir ancak çiftler doğru şekilde eşleşmediğinden gigabit'te yük altında başarısız olabilir. Sıkma işleminden önce daima kablo sırasını iki kez kontrol edin. Konektörü kesip yeniden sonlandırmak dışında bir çözüm yoktur.

Konektörün Ön Tarafına Ulaşamayan İletkenler

İletkenler RJ45 muhafazasının ön duvarına ulaşmazsa, kıvırma pimleri yalıtımı delmeyecek ve bakırla temas etmeyecektir. Sonuç, bu pinlerde açık devredir. Kıvırmadan önce iyi ışık altında konektörün ön kısmına bakın; her iletken rengini karşılık gelen pin yuvasında görmelisiniz. Değilse, kabloyu tekrar içeri itin ve daha kısa veya geriye doğru bükülmüş iletken olup olmadığını kontrol edin.

Ceket Konektörün İçinde Değil

Dış kılıf, RJ45 konektörünün arkasına doğru uzanmalı, böylece gerilim azaltma tırnağı sıkma sırasında onu tutacaktır. Kılıfı çok fazla sıyırırsanız, iletkenler konnektör pimlerine bağlanacak ancak kılıf serbestçe yüzecek ve kablo çekildiğinde veya büküldüğünde başarısız olacak mekanik olarak zayıf bir nokta oluşturacaktır. Kabloyu biraz daha kesin, kılıfı daha az çıkararak yeniden sıyırın ve yeniden sonlandırın.

Yetersiz Sıkma Basıncı

Tamamlanmış görünen ancak tamamen bastırılmamış bir kıvrım, teşhis edilmesi son derece zor olan kesintili bağlantılara neden olabilir; kablo bir an temel bir test cihazından geçer ve bir sonraki aşamada ağ yükü altında başarısız olur. Serbest bırakmadan önce tam sıkıştırmayı garanti eden kaliteli bir mandallı kıvırıcı kullanın. Cırcırsız bir alet kullanıyorsanız ve herhangi bir şüpheniz varsa, ikinci bir sıkı sıkma uygulayın.

Çiftlerin Aşırı Açılması

Sonlandırma noktasında iletkenin 13 mm'den fazla bükülmesi karışma performansını düşürür. Bu, bir kablonun süreklilik testinde başarısız olmasına neden olmaz ancak kablonun Kategori 6 performans sertifikasyonunda başarısız olmasına neden olur. Ev kullanımında etki görünmez olabilir, ancak yüksek yoğunluklu bağlantı paneli ortamlarında veya uzun kablo mesafelerinde aşırı bükülme, güvenilir 1 Gbps çalışma ile sık karşılaşılan hatalar arasındaki fark olabilir.

Dış Mekan ve Özel Ethernet Kabloları

Standart iç mekan Ethernet kablosu, dış mekanda veya doğrudan gömülü kullanıma uygun değildir. İç mekan kablolarında kullanılan PVC kılıf zamanla nemi emer ve UV ışığında bozunur. Örneğin bir ev ile müstakil bir garaj arasındaki dış mekan koşuları için, özellikle dış mekana maruz kalmaya uygun kabloya ihtiyacınız vardır.

Dış mekana uygun Ethernet kablosu Çevreye dayanıklılık için formüle edilmiş bir tel ve kablo ekstruder aracılığıyla uygulanan, genellikle siyah polietilen veya UV'ye dayanıklı bir PVC karışımından oluşan, UV ile stabilize edilmiş bir ceket bileşiği kullanır. Bazı dış mekan kabloları ayrıca, kablo çekirdeğine nem geçişini önlemek için çiftlerin etrafında su engelleyici bir jel veya taşma bileşiği içerir.

Doğrudan gömme kablo bir adım daha ileri gidiyor: kablo kanalı olmadan toprağa gömülmek üzere tasarlandı. Tipik olarak daha kalın bir ceketi, jel dolu bir çekirdeği ve bazen kayalardan veya kemirgenlerden kaynaklanan mekanik hasara karşı koruma sağlamak için ek bir zırh katmanı (çelik veya alüminyum) bulunur. Zırhlı kablonun dış kılıfı, kablo ekstrüderi tarafından iki katman halinde üretilir (zırhın üzerinde bir iç yatak katmanı ve bir dış koruyucu katman), bu da onu standart kabloya göre önemli ölçüde daha dayanıklı hale getirir.

Havai kurulumlar için (kutuplar arasına gerilmiş bir kablo aracılığıyla binalar arasında uzanan) aşağıdakilere ihtiyacınız vardır: kendinden destekli Ethernet kablosu ceketin içine entegre edilmiş veya kablonun yanında paketlenmiş çelik bir askı teli içerir. Bu haberci teli, açıklığın mekanik gerilimini taşıyarak Ethernet iletkenlerini esnemeye karşı korur.

Dış mekan veya doğrudan gömülü kabloyu geçiş noktalarında (örneğin, kablonun bir binaya girdiği yerde) RJ45 konektörleriyle sonlandırırken, bağlantı noktalarında nem girişini önlemek için hava koşullarına dayanıklı bağlantı kutuları veya uygun şekilde kapatılmış jel dolgulu ekleme kitleri kullanın. RJ45 konnektörleri su geçirmez değildir ve asla hava koşullarına maruz bırakılmamalıdır.

Kendi Kablolarınızı Yaparken Ethernet Üzerinden Güç İle İlgili Dikkat Edilmesi Gerekenler

Ethernet Üzerinden Güç (PoE), ağ verilerini taşıyan aynı kablo üzerinden DC elektrik gücü sağlar ve IP kameralar, kablosuz erişim noktaları, VoIP telefonlar ve IoT sensörleri gibi cihazlarda ayrı bir güç kaynağı ihtiyacını ortadan kaldırır. PoE taşıyacak Ethernet kabloları yapıyorsanız dikkate alınması gereken ek faktörler vardır.

IEEE 802.3bt standardı (PoE), 90 watt güç dört çiftin tamamında bağlantı noktası başına. Bu güç seviyelerinde iletken direnci önemli ölçüde önemlidir. Kablodaki güç kaybı (I²R kayıpları) kablonun ısınmasına neden olur ve diğer kablolarla birlikte bir demet halinde ısınan bir kablo daha da fazla ısınır. 802.3bt standardı, paketlenmiş PoE kablolarını maksimum mesafe değerine ne kadar yakın bir şekilde güvenilir bir şekilde çalıştırabileceğinizi belirten değer kaybı yönergelerini içerir.

PoE uygulamaları için yalnızca katı çıplak bakır iletkenler kullanın. Bakır kaplı alüminyum iletkenler, daha yüksek dirençleri ve PoE akımının neden olduğu termal döngü altında kıvrılma noktalarında başarısız olma eğilimleri nedeniyle PoE için açıkça önerilmez. Bazı PoE enjektörlerinin zamanla CCA kablolarına zarar verdiği veya yok ettiği bilinmektedir.

Yüksek güçlü PoE uygulamaları için Cat6A kablosu, yalnızca 10 Gbps performansı nedeniyle değil, aynı zamanda daha büyük iletkenleri (23 AWG, Cat6 ile aynı, ancak daha iyi yapı tutarlılığıyla) ve daha sıkı üretim toleransları (üretim sırasında kablo ekstrüderinden daha tutarlı yalıtım geometrisi dahil) nedeniyle birim uzunluk başına daha düşük ve daha öngörülebilir direnç sağladığı için Cat6'ya tercih edilir.

RJ45 Fişleri Yerine Duvar Prizleri ve Patch Panellerle Sonlandırma

Her Ethernet kablosunun RJ45 kıvrımlı konnektöre ihtiyacı yoktur. Yapısal kablolama kurulumları genellikle duvar plakalarına monte edilen kilit taşı jaklarına veya 110 delikli bağlantı paneli bağlantı noktalarına giden kalıcı kablo geçişlerini sonlandırır. Her iki sonlandırma türü de kıvırıcı yerine bir delme aleti kullanır.

Bir delme aleti, iletkeni tek bir hareketle oluklu bir terminale yerleştirir ve keser. Yuva, iletken yalıtımını keser ve RJ45 konektöründeki IDC (yalıtım yer değiştirme kontağı) pinlerinin sıkma sırasında çalışmasına benzer şekilde çıplak bakırla temas kurar. Keystone jaklar hem T568A hem de T568B renk kodlarıyla etiketlenmiştir, böylece jakın üzerinde yazılı olan renk şemasını takip etmeniz yeterlidir.

Sonlandırdığınız kablo kategorisine uygun 110'luk delme bıçağı kullanın. Kullanımdan dolayı aşınmış veya yanlış türde bıçaklar, süreklilik testini geçen ancak performans sertifikasını geçemeyen kötü sonlandırmalara neden olabilir. Yüksek kaliteli Cat6A kilit taşı jakları, çiftin bükülmesini mümkün olduğu kadar sonlandırma noktasına yakın tutan menteşeli veya aletsiz bir tasarım kullanır ve fabrikada tel ve kablo ekstruder işlemi sırasında dikkatlice kontrol edilen kablo yapısının elde etmek üzere tasarlandığı çapraz konuşma performansını korur.
