SATA Kablosu Ne İşe Yarar? İşlev, Türler ve İpuçları

SATA Kablosu Ne İşe Yarar? Doğrudan Cevap

SATA (Seri ATA) kablosu tek bir temel amaca hizmet eder: sabit disk sürücüsü (HDD), katı hal sürücüsü (SSD) veya optik sürücü gibi bir depolama aygıtı ile bilgisayarın anakartı arasında yüksek hızlı bir iletişim kanalı oluşturur. Bu kablo olmadan, sisteminiz bu depolama aygıtlarından okuyamaz veya bu aygıtlara yazamaz; bu da pratik anlamda hiçbir işletim sisteminin, hiçbir dosyanın ve çalışan bir bilgisayarın olmadığı anlamına gelir.

Aslında herhangi bir depolama kurulumunda birlikte çalışan iki tür SATA kablosu vardır: SATA veri kablosu Sürücü ile anakart arasında veri sinyallerini ileten ve SATA güç kablosu , güç kaynağı ünitesinden (PSU) sürücünün kendisine elektrik gücü ileten. Her ikisi de önemlidir; ikisinden yalnızca birinin bağlı olduğu bir sürücü çalışmaz.

Bu kabloların fiziksel yapısı (yalıtım kalınlığından iletken saflığına kadar) önemli ölçüde arkalarındaki üretim sürecine bağlıdır. Modern SATA kabloları, yalıtımı bakır iletkenler üzerine eşit şekilde uygulayan ve kablonun tüm uzunluğu boyunca sinyal bütünlüğünü sağlayan hassas tel ve kablo ekstruder makineleri kullanılarak üretilir. Bu imalat detayı önemsiz değildir; aktarım hızlarını, ısı direncini ve uzun vadeli dayanıklılığı doğrudan etkiler.

SATA Kabloları Verileri Nasıl Aktarır: Teknik Mekanizma

SATA seri iletim yöntemini kullanır; bu, veri bitlerinin paralel yerine sürekli bir akış halinde teker teker gönderildiği anlamına gelir. Bu, aynı anda birden fazla bit gönderen ancak geniş şerit kablolar gerektiren ve daha yüksek hızlarda çapraz karışma sorunu yaşayan eski PATA (Paralel ATA) standardından önemli bir sapmaydı.

SATA veri kablosu şunları içerir: 7 pin ve 3 iletken : Veri iletmek ve almak için iki çift diferansiyel sinyal hattı ve elektromanyetik girişimi azaltan üç toprak hattı. Diferansiyel sinyalleme, kablonun aynı sinyali iki kez (bir kez normal ve bir kez ters çevrilmiş) göndermesi ve alıcı cihazın gürültüyü filtrelemek için ikisini karşılaştırması anlamına gelir. Bu yaklaşım, SATA kablolarının, eski standartları rahatsız eden parazit sorunları olmadan, yüksek frekanslarda güvenilir bir şekilde çalışmasına olanak tanır.

SATA Nesil Hız Karşılaştırması

Şurada çalışan SATA3: Yaklaşık 600 MB/sn'lik etkin üretim tavanıyla 6 Gb/sn , neredeyse tüm tüketici masaüstü ve dizüstü bilgisayar yapılarında kullanılan mevcut standarttır. Fiziksel kablonun kendisi her üç nesil için de geriye dönük olarak uyumludur - bir SATA III kablosu bir SATA I sürücüsünü bağlayabilir - ancak hızlar daha yavaş olan cihazın maksimumuyla sınırlı olacaktır.

SATA Güç Kablosu: Ne İşe Yarar ve Neden Önemlidir

SATA güç konektörü, bağlı sürücüye üç ayrı voltaj düzeyi sağlayan 15 pimli bir fiştir: 3,3V, 5V ve 12V . Her voltaj, sürücünün dahili bileşenleri içerisinde farklı bir işlev görür. 12V hattı öncelikle sabit disk sürücülerindeki motora güç verir ve plakaları 5.400 veya 7.200 RPM'de döndürür. 5V hat, sürücünün mantık kartına ve okuma/yazma elektroniğine güç verir. SATA standart revizyonunda tanıtılan 3,3V hattı, bazı modern SSD'ler tarafından düşük güçlü denetleyici devreleri için kullanılır.

15 pinli SATA güç konektörü, PATA sistemlerinde kullanılan eski 4 pinli Molex konektörünün yerini aldı. Çok daha ince bir profil, kasanın içinde daha kolay yönlendirme ve üç voltaj seviyesinin tümünü tek bir konnektör üzerinden aynı anda taşıma yeteneği sunar. Tipik bir 2,5 inç dizüstü bilgisayar tarzı SSD, yalnızca 5V hattından güç alır ve çok az enerji tüketir. Yük altında 1–3 watt 7.200 RPM'de dönen 3,5 inçlik bir masaüstü sabit diski ise 8–10 watt arama işlemleri sırasında - öncelikle 12V hattı aracılığıyla.

SATA güç kablosu içindeki kabloların kalitesi (özellikle bakır iletkenlerin kalınlığı ve yalıtımın tutarlılığı) yük altında voltaj stabilitesini etkiler. Tel ve kablo ekstruder üretiminde kullanılanlar gibi üretim süreçlerinin gerçek dünya performansıyla doğrudan ilgili hale geldiği yer burasıdır.

Nasıl Tel ve Kablo Ekstruder Teknoloji SATA Kablo Kalitesini Şekillendiriyor

Her SATA kablosu hayatına bir ekstrüzyon hattında başlar. Tel ve kablo ekstrüderi, erimiş termoplastik malzemeyi (en yaygın olarak PVC (polivinil klorür), LLDPE (doğrusal düşük yoğunluklu polietilen) veya FEP (florlu etilen propilen)) bir bakır iletken etrafındaki bir kalıptan zorlayarak tutarlı bir şekilde kaplanmış bir tel oluşturan bir makinedir. Bu ikincil bir ayrıntı değil; Ekstrüzyonun kalitesi, izolasyon kalınlığının tekdüzeliğini, dielektrik özelliklerini, sıcaklık direncini ve kablonun yıllar boyu kullanıma ne kadar iyi dayandığını belirler.

Özellikle SATA kablolarının üretiminde, tel ve kablo ekstruderinin çok ince iletkenlere aşırı hassasiyetle yalıtım uygulaması gerekir. SATA veri kabloları genellikle 28 AWG iletken sinyal hatları için ve 26 AWG iletken toprak hatları için. Bu ölçümlerde, yalıtım kalınlığındaki küçük bir sapma (örneğin spesifikasyondan 0,02 mm sapma) bile kablonun empedans özelliklerini değiştirebilir ve SATA III'ün talep ettiği 6 Gb/s frekansındaki sinyal bütünlüğünü etkileyebilir.

Bitmiş Kabloda Ekstrüzyon Kalitesi Neleri Etkiler?

• Empedans kontrolü: SATA kabloları, 100 ohm'luk (±%10) diferansiyel empedansı koruyacak şekilde tasarlanmıştır. Ekstrüzyon tutarsızlıkları, sinyal yansımaları ve veri hataları üreten empedans değişimlerine neden olur.
• Dielektrik sabiti: Seçilen yalıtım malzemesi ve bunun tel ve kablo ekstrüderi tarafından ne kadar eşit şekilde uygulandığı, sinyallerin kablo boyunca ne kadar hızlı yayılacağını belirler ve nanosaniye düzeyinde gecikmeyi doğrudan etkiler.
• Sıcaklık direnci: Uygun kalınlığa kadar ekstrüzyona tabi tutulan PVC yalıtım, genellikle -20°C ila 80°C arasındaki sıcaklıklara dayanabilir. Kötü kalibre edilmiş ekstruder makinelerinin oluşturduğu ince noktalar, yüklü bir sürücüden veya sıcak kasanın içinden gelen sürekli ısı altında yalıtımın bozulmasına neden olur.
• Esnek yaşam: Nasıl many times a cable can be bent without cracking depends on insulation cross-link density and extrusion consistency. Budget cables often fail at the connector entry points after repeated flexing.
• İletken yapışması: Uygun ekstrüzyon sıcaklığı ve basıncı, yalıtımın iletken ceketine boşluklar olmadan temiz bir şekilde bağlanmasını sağlar, bu da zamanla nem girişine izin verir.

Üst düzey kablo üreticileri, tel ve kablo ekstrüder hatlarını, çekilmiş telin her metresinde kusur olup olmadığını kontrol eden gerçek zamanlı kıvılcım testi ve çap ölçüm sistemleriyle çalıştırır. Saygın markaların tüketici sınıfı SATA kabloları genellikle bu kalite kontrollerinden geçer. Bilinmeyen tedarikçilerden gelen ultra ucuz kablolar (çoğunlukla çevrimiçi olarak toplu olarak satılır) sıklıkla bu adımları atlar ve bu da kabloların başlangıçta iyi çalışmasına ancak 12-18 ay içinde aralıklı hatalar vermesine neden olur.

Düz ve Yuvarlak SATA Kabloları: Yapı Farklılıkları ve Önemli Olduğu Durumlar

SATA veri kabloları iki ana fiziksel formatta gelir: düz (şerit tarzı) ve yuvarlak. Her ikisi de aynı 7 pinli sinyal düzenlemesini taşır ancak iç yapıları ve pratik davranışları önemli ölçüde farklılık gösterir.

Düz SATA kabloları çoğu anakartla birlikte gönderilen varsayılan stildir. İletkenler yan yana döşenir ve tipik olarak düz kablo teli ve kablo ekstrüderi veya bir laminasyon işlemiyle üretilen düz termoplastik bir kılıfla kaplanır. Üretimi ucuzdur, yüzeylere düzgün bir şekilde uzanır ve bilgisayar kasasının iç kenarları boyunca yönlendirilmesi kolaydır. Bununla birlikte, sınırlı bir bükülme yarıçapına sahiptirler; onları dar eğrilere zorlamak, iletkenleri bükebilir ve sinyalin bozulmasına veya stres noktalarında izolasyonda fiziksel hasara neden olabilir.

Yuvarlak veya örgülü SATA kabloları yuvarlak bir dış kılıf içinde bükülmüş veya bir araya toplanmış ayrı ayrı yalıtılmış iletkenlere sahiptir. Bu yapı daha iyi esneklik sağlar, sıkı kablo yönetimi kanallarından yönlendirmeyi kolaylaştırır ve sinyal iletkenlerinin çift bükümlü düzeni nedeniyle marjinal olarak daha iyi EMI koruması sunar. İmalatı daha maliyetlidir çünkü her iletkenin montajdan önce ayrı ayrı tel ve kablo ekstruderinden geçmesi gerekir.

Dik Açılı ve Düz Konektörler

Düz ve yuvarlak olmanın ötesinde, SATA kablolarının bir veya her iki ucunda da düz veya dik açılı (90 derece) konektörler bulunur. Dik açılı konektör, bir sürücü kasanın yan paneline yakın monte edildiğinde özellikle kullanışlıdır; burada düz bir konektör dışarı doğru çıkıntı yapar ve potansiyel olarak hava akışını engeller veya panelin kapanmasını engeller. Dik açılı konnektörler bükülme noktasında küçük bir mekanik gerilim konsantrasyonu oluşturur, dolayısıyla kablo kalitesi (özellikle konnektör girişindeki üst kalıbın sağlamlığı) bu konfigürasyonlarda daha önemli hale gelir.

SATA Kablosunun Arızalı Olduğuna İlişkin Genel İşaretler

SATA kabloları arızalanır ve bunu çoğu insanın beklediğinden daha sık yaparlar. Arızalı bir kablonun belirtileri, arızalı bir sürücünün semptomlarını yakından taklit ettiğinden, sorun giderme sırasında kablolar sıklıkla gözden kaçırılır. Neye bakılacağını bilmek zamandan tasarruf sağlar ve gereksiz sürücü değişimlerini önler.

• Aralıklı sürücü algılama: BIOS veya işletim sistemi sürücüyü bazen görüyor ancak diğerlerini görmüyor. Bu, pimlerle tutarlı temas sağlamayan gevşek veya hasarlı bir SATA veri kablosu konektörünün klasik bir belirtisidir.
• Sık okuma/yazma hataları: Uygulamalar, dosyalara erişirken hataları bildirir veya işletim sistemi, olay görüntüleyicideki disk hatalarını günlüğe kaydeder. SMART tanılamaları sürücünün kendisinin sağlıklı olduğunu gösterirse, kablo bir sonraki mantıksal şüphelidir.
• Ani performans düşüşleri: Normalde 500 MB/s hızında okuyan bir SATA III SSD, aniden 150 MB/s hızında test yapar. Bu hız, SATA I bant genişliğiyle eşleşir; bu, kalitesi düşük bir kablodaki sinyal hataları nedeniyle bağlantının en düşük ortak paydaya doğru ilerlediğinin bir işaretidir.
• Tıklayan veya dönmeyen sürücüler: Bunlar genellikle mekanik bir sürücü sorununa işaret etse de güç kablosu sorunları, sürücünün motorunu döndürmek için yeterli voltajı alamamasına neden olarak benzer belirtilere neden olabilir.
• Kasa taşındıktan sonra önyükleme hataları: PC'yi hareket ettirmek kabloların esnemesine ve kaymasına neden olur. Sınırda işlevsel olan bir kablo, tek bir yer değiştirme sonrasında teması tamamen kaybedebilir.

Tüm bu durumlarda çözüm genellikle 3$–8$ yedek kablo , ancak insanlar sıklıkla mükemmel derecede iyi bir sürücüde tanılama yapmak için saatler harcıyorlar. Depolama sorunları, sürücüde aşınma belirtileri olmadan aniden ortaya çıktığında daima ilk önce kabloyu değiştirin.

Farklı Cihaz Uygulamalarında SATA Kabloları

SATA kabloları için en yaygın bağlam masaüstü bilgisayarlar olsa da, arayüz geniş bir donanım yelpazesinde görünür ve kablo gereksinimleri uygulamaya bağlı olarak değişir.

Masaüstü Bilgisayarlar

Masaüstü kulelerdeki standart 3,5 inç sabit sürücüler ve 2,5 inç SSD'ler, tam boyutlu SATA verilerini ve güç konektörlerini kullanır. ATX form faktöründeki anakartlar genellikle şunları sağlar: 4 ila 8 SATA bağlantı noktası , birden fazla sürücüye izin verir. Üst düzey HEDT (Üst Düzey Masaüstü) anakartlar, NAS sunucuları veya video düzenleme iş istasyonları gibi depolama açısından yoğun yapılar için 12 adede kadar SATA bağlantı noktası sunabilir.

Dizüstü Bilgisayarlar

Dizüstü bilgisayarlar aynı SATA arabirimine sahip 2,5 inçlik sürücüler kullanır, ancak kablo genellikle çok kısadır ve bazen sürücü bölmesi düzeneğine entegre edilmiş doğrudan bağlanan bir şerittir. Dizüstü bilgisayarlar için satış sonrası SATA kabloları tam uzunluk ve esneklik spesifikasyonlarına göre üretilmelidir - burada, kablo kılıfının kısmen tel ve kablo ekstrüder malzemesi seçimleriyle belirlenen esneklik özellikleri kritik hale gelir çünkü kablo, normal kullanım sırasında kasa her esnediğinde strese dayanır.

Sunucular ve NAS Cihazları

Sunucu ortamlarında, sürücülere sürekli olarak, genellikle 7/24 erişildiğinden, SATA kablolarının daha yüksek dayanıklılık standartlarını karşılaması gerekir. Sunucu sınıfı kablolar, bağlantının yanlışlıkla kesilmesini önlemek için daha ağır yalıtım malzemeleri ve kilitli konektörler kullanır. Bazı kurumsal kurulumlar, harici depolama muhafazalarını bağlamak için eSATA (Harici SATA) kullanır; bu, farklı bir fiziksel konektör kullanan ancak aynı sinyal protokolünü kullanan, harici EMI'ye karşı korumalı ve daha uzun süreler için derecelendirilmiş kablolara sahip bir varyanttır. 2 metre dahili SATA kablolarının tipik 1 metre sınırına kıyasla.

Optik Sürücüler ve Özel Donanım

DVD ve Blu-ray sürücüleri, bazı teyp sürücüleri ve belirli endüstriyel gömülü sistemler gibi standart SATA bağlantılarını da kullanır. Kablo bunların hepsinde aynı işlevi yerine getirir: veri yolu oluşturmak ve güç sağlamak. Endüstriyel uygulamalar bazen daha geniş sıcaklık değerlerine sahip kablolar gerektirir; bu da üreticilerin tel ve kablo ekstruder hatları aracılığıyla farklı yalıtım bileşikleri kullanması gerektiği anlamına gelir; 90°C veya daha yüksek sıcaklıkta sürekli çalışmaya uygun standart PVC yerine çapraz bağlı polietilen (XLPE) gibi malzemeler.

SATA ve Diğer Depolama Arayüzleri Karşılaştırması: Kablonun Büyük Resimde Yer Aldığı Yer

Bir SATA kablosunun ne işe yaradığını anlamak aynı zamanda, özellikle NVMe ve M.2 sürücülerinin ana akım haline gelmesiyle birlikte, diğer depolama bağlantı teknolojilerine göre nerede bulunduğunu anlamak anlamına da gelir.

NVMe M.2 sürücüleri doğrudan anakarttaki bir yuvaya takılır ve hiçbir ayrı kablo gerektirmez; hem veri sinyallerini hem de gücü M.2 konnektörünün kendisinden alırlar. Bu, kabloyla yönetilen bir yapıda onları daha hızlı ve daha düzenli hale getirir. Ancak SATA kabloları yaygın olarak geçerliliğini koruyor çünkü Sabit disk sürücüleri hâlâ büyük kapasiteli, terabayt başına maliyete sahip depolama alanında hakim konumdadır — 20 TB HDD'nin maliyeti şu anda 20 TB NVMe SSD'nin çok altında — ve tüm HDD'ler SATA arayüzünü kullanıyor. SATA SSD'ler, M.2 yuvalarının bulunmadığı eski sistemlerde uygun fiyatlı yükseltme seçenekleri olarak da popüler olmaya devam ediyor.

Doğru SATA Kablosunu Seçmek: Nelere Bakılmalı?

Tüm SATA kabloları eşit şekilde oluşturulmamıştır. Kablonun bağladığı sürücülere göre ucuz olduğu ve kablo arızasından kaynaklanan veri kaybının maliyeti göz önüne alındığında, dikkatli seçim yapmakta fayda var. İşte değerlendirilmesi gerekenler:

İletken Malzemesi ve Ölçer

Oksijensiz bakır (OFC) iletkenleri belirten kabloları arayın. OFC teli standart bakırdan daha az yabancı maddeye sahiptir, bu da birim uzunluk başına daha düşük direnç ve daha iyi sinyal iletimi anlamına gelir. İletken, belirtilen AWG ölçüsünü elde etmek için bir kalıptan çekilir, ardından yalıtım kaplamasını almak için bir tel ve kablo ekstrüderinden geçer. İletken tipini belirtmeyen kablolar sıklıkla bakırın iletkenliğinin yaklaşık %60'ına sahip olan ve esneme gerilimi altında daha kırılgan olan bakır kaplı alüminyumdan (CCA) yapılır.

Konektör Sekmelerini Kilitleme

Standart SATA konektörlerinin kilitleme mekanizması yoktur. Yerlerinde kalmak için yalnızca sürtünmeye güvenirler. Titreşimli bir sistemde (güçlü bir fanın yakınında, bir araçta veya herhangi bir mobil uygulamada) bu gerçek bir risktir. Kablolar kilitleme mandalı veya tutma klipsi konnektör gövdesi üzerinde bağlantıyı mekanik olarak sabitleyin ve bağlantının kazara kesilmesini önleyin. Birçok birinci sınıf kablo, küçük bir ek maliyet karşılığında bu özelliği içerir.

Kablo Uzunluğu

SATA spesifikasyonu maksimum kablo uzunluklarına izin verir 1 metre (yaklaşık 39 inç) dahili kablolar için. Çoğu önceden oluşturulmuş sistem, standart kule konfigürasyonları için yeterli olan 45-50 cm aralığındaki kabloları kullanır. Daha uzun kablolar mevcuttur, ancak daha fazla direnç ve sinyal bozulması potansiyeli yaratırlar; bu nedenle aşırı uzunluktan kaçının; anakart bağlantı noktasından sürücüye gerilim veya keskin bükülmeler olmadan rahatça ulaşan en kısa kabloyu kullanın.

Ceket Malzemesi

Çok katmanlı kablo yapılarında son ekstrüzyon katmanı olarak tel ve kablo ekstrüderi tarafından uygulanan kablonun dış kılıfı esnekliği, sıcaklık direncini ve kimyasal direnci belirler. Standart kablolarda esnek ve ucuz olan PVC kullanılır. Yüksek sıcaklıktaki ortamlar için (yoğun rafa monte sunucular veya endüstriyel muhafazalar gibi), daha iyi ısı direnci ve daha düşük gaz çıkışı (kapalı muhafazalarda zamanla hassas elektronikleri kirletebilecek kimyasal dumanların salınması) sunan LLDPE veya FEP kılıflı kabloları arayın.

Marka ve Sertifikasyon

Sabrent, StarTech, Rosewill ve Monoprice gibi köklü markaların kabloları, ekstrüzyon sırasında hat içi çap ölçümü ve montaj sonrasında %100 süreklilik testi dahil olmak üzere tutarlı kalite kontrolüne sahip üretim hatlarını kullanır. Marka kimliği olmayan genel kablolar bu adımları atlar. UL listesi (Kuzey Amerika pazarları için) ve CE işareti (Avrupa pazarları için), kablonun minimum elektrik güvenliği ve inşaat standartlarını karşıladığını gösterir.

Nasıl to Properly Connect and Route SATA Cables

Kablo kalitesi kadar doğru kurulum da önemlidir. Dikkatsizce kurulan yüksek kaliteli bir kablo, ucuz olandan daha iyi performans göstermez.

1. Anakartınızın SATA bağlantı noktalarını tanımlayın. Bunlar genellikle ATX sistemlerinde anakartın sağ kenarında bulunur ve SATA0 ila SATA5 veya benzeri olarak etiketlenir. Önce daha düşük numaralı bağlantı noktalarını kullanın; genellikle en iyi performansı ve önyükleme önceliği desteğini sağlayan birincil SATA denetleyicisine bağlanırlar.
2. Veri kablosunu bağlayın. SATA veri konektörü L şeklinde bir çentikle anahtarlanmıştır, böylece yalnızca tek bir yönde takılabilir. Tamamen yerine oturduğunu hissedene kadar sürücünün veri bağlantı noktasına sıkıca bastırın. Kilitleme kablosu kullanıyorsanız mandalı devreye alın.
3. Güç kablosunu bağlayın. 15 pinli SATA güç konektörü de anahtarlıdır ve yalnızca tek yönde takılır. Daha geniş temas alanı nedeniyle veri konnektörüne göre daha fazla yerleştirme kuvveti gerektirir; konnektör muhafazasını bükebilecek veya çatlatabilecek konnektörü sallamak yerine sabit ve eşit basınç uygulayın.
4. Kabloyu keskin kıvrımlar olmadan yönlendirin. Kablo boyunca tüm noktalarda en az 25 mm (yaklaşık 1 inç) bükülme yarıçapını koruyun. Düz kablolar bükülmeye karşı özellikle hassastır; dik açılı bir konnektör mevcutsa, çoğu arızanın kaynaklandığı konnektör giriş noktasındaki bükülmeyi ortadan kaldırmak için bunu sürücünün ucuna yakın bir yerde kullanın.
5. Fazla kablo uzunluğunu sabitleyin. Fazla kabloyu fanlardan ve hava akış yollarından uzakta bir araya toplamak için kablo bağları veya cırt cırtlı bantlar kullanın. Güvenli olmayan bir SATA kablosu fan kanadına çekilerek hem kablonun hasar görmesine hem de fan arızasına neden olabilir.
6. Önyüklemeden sonra BIOS'ta doğrulayın. Kurulumdan sonra sistem BIOS/UEFI'sine girin ve sürücünün depolama aygıtı listesinde göründüğünü doğrulayın. Değilse, sürücüde veya anakartta sorun olduğunu varsaymadan önce her iki kablo bağlantısını da kontrol edin.

Her SATA Kablosunun Arkasındaki Üretim Zinciri

Bir SATA kablosunun ne işe yaradığını ve kalitenin neden önemli olduğunu tam olarak anlamak, onu oluşturan üretim sürecinin izlenmesine yardımcı olur. Tek bir SATA kablosu, bir bilgisayar üreticisinin eline ulaşmadan önce birçok üretim aşamasından geçer.

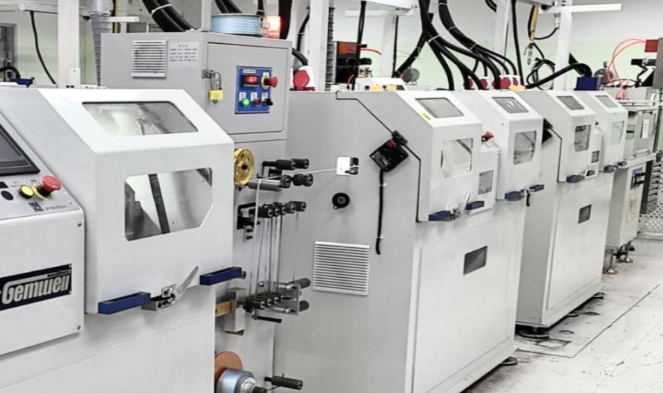

Bir tel çekme makinesinden hedef AWG ölçüsüne çekilen bakır çubukla başlar. Çekilen tel daha sonra termoplastik yalıtımın uygulandığı bir tel ve kablo ekstrüderinden geçer. Tek vidalı bir ekstrüderde (kablo üretiminde en yaygın tip) yalıtım bileşiği pelet formunda ısıtılmış bir varile beslenir, eritilir ve hareket ettikçe teli kaplayan çapraz kafalı bir kalıptan geçirilir. 28 AWG gibi ince telli kablolar için hat hızları genellikle şu hızda çalışır: Dakikada 100–600 metre Tutarlı yalıtım kalınlığını korumak için ekstruderin sıcaklık profili ve vida hızı dikkatle kontrol edilir.

Ekstrüzyondan sonra yalıtımlı iletkenler birleştirilir; düz kablo yapımı için düz olarak döşenir veya yuvarlak kablo yapımı için çiftler halinde bükülür. Bükümlü çift konfigürasyonlar, diferansiyel empedansı kontrol etmek için belirli büküm hızlarını (birim uzunluk başına dönüşler) takip eder. Birleştirilen iletkenler daha sonra genel bir dış ceket uygulamak için ikinci bir tel ve kablo ekstrüderinden geçirilebilir.

Konektör sonlandırma işlemi şu şekildedir: kablo uçları uygun uzunlukta kesilir, soyulur ve plastik SATA konnektör muhafazaları ile kıvrılır veya üzerine kalıplanır. Daha sonra tüm düzenek, zaman alanlı reflektometri (TDR) ekipmanı kullanılarak süreklilik, kısa devre ve bazı durumlarda yüksek frekanslı empedans özellikleri açısından test edilir.

Tel ve kablo ekstruder hattından bitmiş kabloya kadar tüm bu süreç büyük ölçüde Çin, Tayvan ve giderek Vietnam ve Hindistan'daki tesislerde gerçekleşiyor. 2$'lık bir kablo ile 7$'lık bir kablo arasındaki fark, tipik olarak kalite kontrolün hangi adımlarının gerçekleştirildiğine ve üretim sırasında tel ve kablo ekstruder prosesinin ne kadar sıkı izlendiğine bağlıdır.
