SATA Kabloları Nedir? Türler, Hızlar ve Nasıl Çalışırlar?

Medya bilgileri 2026-06-01

SATA kabloları — kısaltması Seri İleri Teknoloji Ataşmanı — sabit disk sürücüleri (HDD'ler), katı hal sürücüleri (SSD'ler) ve optik sürücüler gibi depolama aygıtlarını bilgisayarın ana kartına veya ana bilgisayar adaptörüne bağlayan ince, düz veri ve güç ara bağlantılarıdır. Bunlar olmadan sürücülerinizden hiçbiri sisteminizle konuşamaz veya çalışması için ihtiyaç duyduğu gücü alamaz. Bir masaüstü bilgisayarı açtıysanız ve anakarttan SSD'nize giden ince, 7 pinli düz bir şerit gördüyseniz, bir SATA veri kablosuna bakıyorsunuz demektir. Hemen yanındaki daha geniş 15 pinli model ise SATA güç kablosuydu; birlikte her baytın sorunsuz bir şekilde akmasını sağlıyorlar.

2003 yılı civarında ticari olarak tanıtılan SATA, 1990'lar boyunca PC'lerde hakim olan büyük PATA (Paralel ATA) şerit kablolarının yerini aldı. Anahtar, hava akışını önemli ölçüde iyileştirdi, kablo yığınını kesti ve PATA'nın tavanından maksimum dahili aktarım hızlarını yükseltti 133 MB/sn SATA III'lere kadar 600 MB/sn . Bugün standart, tüketici ve kurumsal depolamanın omurgası olmaya devam ediyor ve tam olarak nasıl çalıştığını anlamak, daha hızlı makineler oluşturmanıza, bağlantı sorunlarını gidermenize ve her iş için doğru kabloyu seçmenize yardımcı olur.

SATA Kabloları Bilgisayar İçinde Nasıl Çalışır?

SATA kullanımları seri sinyalleşme — öncülünün birçok iletken boyunca aynı anda birden fazla bit gönderen paralel yaklaşımı yerine, verileri tek bir diferansiyel çift üzerinden her seferinde bir bit olarak gönderir. Sezginin tersine, seri iletim pratikte daha hızlıdır çünkü yüksek frekanslarda paralel arayüzleri kaplayan çapraz konuşma ve senkronizasyon sorunlarını ortadan kaldırır.

SATA veri kablosunun içinde, her biri elektromanyetik girişimi (EMI) azaltmak için ekranlanmış, iki diferansiyel çift olarak düzenlenmiş dört bakır iletken bulacaksınız. Kablonun düz, ikiz eksenli (twinax) yapısı bu çiftleri bitişik tutar; bu nedenle SATA kabloları eski 40 veya 80 telli PATA şeritlerinden çok daha incedir. bir tel ve kablo ekstruder Üretim sırasında dış kılıfı (tipik olarak bir PVC veya LSZH bileşiği) üretir ve tüm uzunluk boyunca tutarlı bir empedans sağlamak için ceketi korumalı iletkenler üzerine eşit şekilde bastırır.

7 pinli SATA veri konektörü, hem anakart hem de sürücüdeki eşleşen bağlantı noktalarına kilitlenir. Kilitleme modellerindeki küçük plastik mandal, bağlantının yanlışlıkla kesilmesini önler; bu, titreşime eğilimli sunucu ortamlarında önemlidir. Ayrı 15 pinli SATA güç konektörü üç voltaj rayı sağlar: 3,3 V DC, 5 V DC ve 12 V DC , hem düşük güçlü elektronikleri hem de mekanik HDD'lerin içindeki motor millerini kapsar.

SATA Nesilleri: Bir Bakışta Hız Farkları

SATA üç büyük revizyondan geçti. Her biri geriye dönük olarak uyumludur, yani bir SATA III kablosu bir SATA I sürücüsüyle çalışır; ancak sürücü, eski standardın maksimum değeri olan yalnızca 1,5 Gbps hızında çalışır. Aşağıda her neslin sunduklarının hızlı bir karşılaştırması yer almaktadır:

Geriye dönük uyumluluk: Daha yeni kablolar, eski cihazlarla, eski cihazın maksimum hızında çalışır.
Nesil Arayüz Hızı Maksimum Verim Ortak Kullanım
SATAI (1.0) 1,5 Gb/sn ~150 MB/sn Eski HDD'ler, ilk optik sürücüler
SATA II (2.0) 3,0 Gb/sn ~300 MB/sn Orta sınıf HDD'ler, birinci nesil SSD'ler
SATAIII (3.0) 6,0 Gb/sn ~600 MB/sn Modern SSD'ler, Blu-ray sürücüler, RAID dizileri

Bir işletim sistemini başlatmak veya medya dosyalarını depolamak gibi günlük görevler için SATA II bile yeterli verim sağlar. Bununla birlikte, 560 MB/s'ye yakın sıralı okuma kapasitesine sahip modern bir 2,5 inç SATA SSD taktıysanız, yalnızca bir SATA III bağlantı noktası ve kablo, bu nominal performansa yaklaşmasına izin verecektir.

SATA Veri Kablosu ve SATA Güç Kablosu: Çok Farklı İki İş

İlk kez bilgisayar toplayacak olanlar arasında en yaygın kafa karışıklığı noktalarından biri, tek bir SATA kablosunun her şeyi yapacağını düşünmektir. Gerçekte çoğu masaüstü sürücünün iki ayrı kabloya ihtiyacı vardır: biri veri için, diğeri güç için. İşte nasıl farklı oldukları:

SATA Veri Kablosu (7-Pin)

  • Yalnızca veri sinyallerini taşır, güç yoktur
  • Her iki uç da aynı 7 pinli konnektörleri kullanır
  • 2 diferansiyel çiftte 4 bakır iletken içerir
  • Önerilen maksimum uzunluk: 1 metre (dahili)
  • Düz veya 90 derecelik dik açılı konektörlerle mevcuttur
  • PVC veya LSZH'den yapılmış bir tel ve kablo ekstruderiyle ekstrüzyona tabi tutulan dış kılıf

SATA Güç Kablosu (15-Pin)

  • Sürücüye 3,3 V, 5 V ve 12 V raylar sağlar
  • Bir ucu sürücüye bağlanır; PSU'ya veya adaptöre diğer
  • Genellikle 4 pinli Molex LP4 adaptörüyle eşleştirilir
  • Slimline modeli, ince optik sürücüler için 6 pinli konnektör kullanır
  • Asimetrik "L-şekilli" anahtar yanlış yerleştirmeyi önler
  • Kritik: asla konnektörü zorlamayın; pin hasarı sürücüleri kızartabilir

Dizüstü bilgisayarlarda işler farklı görünüyor. Çoğu modern dizüstü bilgisayar, depolamayı bir M.2 yuvası veya lehimli bir çip aracılığıyla doğrudan anakarta bağlar, dolayısıyla ayrı bir SATA kablosuna gerek kalmaz. Ancak 2,5 inç SATA sürücüsü kullanan eski dizüstü bilgisayarlarda ve ultra ince bilgisayarlarda anakart, sürücüye amaca yönelik olarak tasarlanmış düz bir şeritle bağlanır; bu, ince profilli kılıflama için yapılandırılmış bir tel ve kablo ekstruder hattında üretilen özel bir SATA düzeneğidir.

Her Tür SATA Kablosu Açıklanıyor

Tüm SATA kabloları aynı değildir. Pazar, her biri belirli kurulum senaryolarına uygun çeşitli modeller sunmaktadır. Yanlış türün seçilmesi sıklıkla sıkışık oturmalara, zayıf hava akışına veya aralıklı bağlantı kesintilerine neden olur.

01

Standart Düz SATA Veri Kablosu

Her iki konnektörün de düz olması, yukarıya veya dışarıya bakan anakart bağlantı noktaları için bunu en basit seçenek haline getiriyor. Uzunluklar genellikle 18 inç (45 cm) ila 24 inç (60 cm) arasında değişir, ancak daha büyük kasalar için 1 metreye kadar kablolar mevcuttur. İçerideki iletken teller, bir tel ve kablo ekstruderinin tek bir sürekli çalışmada uyguladığı bir kılıfla kaplanmış bükümlü çiftlerdir.

02

Sağ Açılı (90 Derece) SATA Kablosu

Konektörlerden biri veya her ikisi 90 derece açılıdır. Bu tasarım, sürücü kasanın yan paneline yakın yerleştirildiğinde veya anakartın SATA bağlantı noktaları yukarıya değil yan tarafa baktığında idealdir. Kıvrım, kablonun yatay olarak çıkmasına ve kasa zemini boyunca ilerlemesine olanak tanıyarak konnektör üzerindeki baskıyı azaltır ve hava akışını iyileştirir. Birçok inşaatçı, sürücü ucundaki dik açılı konektörleri anakart ucundaki düz konektörlerle karıştırmayı tercih ediyor.

03

SATA Kablosunu Kilitleme

Küçük bir plastik tutma tırnağı bağlantı noktası üzerindeki bir çentiğe oturarak bağlantının yanlışlıkla kesilmesini önler. Sunucu raflarında, NAS muhafazalarında ve titreşime maruz kalan tüm sistemlerde gereklidir. Kilitleme mandalları olmayan standart SATA kabloları zamanla gevşeyebilir ve teşhis edilmesi sinir bozucu derecede zor olan aralıklı okuma/yazma hatalarına neden olabilir. Dört veya daha fazla sürücüye sahip bir ev sunucusu veya NAS oluşturuyorsanız kabloların kilitlenmesi önemle tavsiye edilir.

04

eSATA Kablosu (Harici SATA)

eSATA kabloları, harici depolama aygıtlarını bağlamak için SATA arayüzünü bilgisayar kasasının dışına uzatır. Dahili konektörün 1.500 ekleme derecesine kıyasla en az 5.000 eklemeye dayanıklı daha sağlam bir konektör kullanırlar. eSATA da aynısını destekliyor 6 Gbps'ye kadar aktarım hızı dahili SATA III ile aynıdır, bu da onu büyük dosya aktarımları için USB 2.0'dan önemli ölçüde daha hızlı hale getirir. Not: standart eSATA güç taşımaz, yalnızca veri taşır; bu nedenle harici sürücünün kendi güç kaynağına ihtiyacı vardır.

05

eSATAp (eSATA üzerinden Güç)

eSATA ve USB sinyallerini tek bir yuvada birleştiren hibrit bağlantı noktası. Bir eSATAp bağlantı noktası, bir eSATA konektörünü veya bir USB fişini kabul edebilir ve ayrıca veri yolundan güç alan cihazlara güç sağlar. Bu, harici 2,5 inç sürücülerde ayrı bir güç adaptörüne olan ihtiyacı ortadan kaldırır. Hiçbir zaman evrensel olmasa da, 2010'lu yıllarda bazı dizüstü bilgisayar yerleştirme istasyonlarında ve masaüstü arka panellerinde göründü.

06

İnce SATA Kablosu

Öncelikle ince optik sürücülerde ve dizüstü bilgisayar optik bölmelerinde kullanılır. İnce konnektör, 7 pinli veri bölümünü ve 6 pinli güç bölümünü tek bir dar fişte birleştirir. Bu entegre tasarım, iki ayrı kabloyu çalıştırmanın pratik olmadığı sıkışık kasalarda yerden tasarruf sağlar. İnce SATA kabloları, tüketici elektroniği için ince ayarlı, çok iletkenli düzeneklerde uzmanlaşmış tel ve kablo ekstruder kurulumlarının ortak bir çıktısıdır.

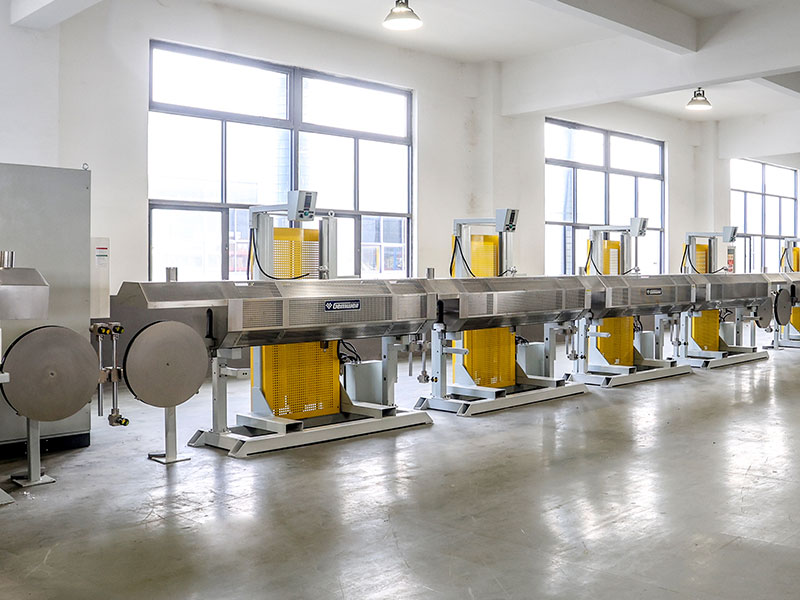

SATA Kabloları Nasıl Üretilir: Tel ve Kablo Ekstruderinin Rolü

Bir SATA kablosunun nasıl yapıldığını anlamak, kablo kalitesinin bütçe ve birinci sınıf ürünler arasında neden bu kadar önemli ölçüde değiştiğini açıklamaya yardımcı olur. Üretim süreci birkaç hassas aşamadan oluşur ve tel ve kablo ekstrüderi her birinin merkezinde yer alır.

1. Adım

İletken Çizimi

Bakır çubuk, hedef ölçüye (genellikle SATA veri iletkenleri için AWG 28 veya AWG 26) ulaşana kadar giderek daha küçük kalıplardan çekilir. Daha ince iletkenler kablonun ağırlığını ve esnekliğini azaltır; daha kalın olanlar güç kabloları için daha düşük direnç gösterir. Örgülü iletkenler (birlikte bükülmüş birden fazla ince tel), katı iletkenlere göre daha iyi esneklik sağlar; bu, sık sık hareket ettirilen veya dar köşelerden geçirilen kablolar için önemlidir.

2. Adım

Birincil Yalıtım Ekstrüzyonu

Her iletken, kendisini yüksek frekanslı sinyal kabloları için genellikle HDPE (yüksek yoğunluklu polietilen) veya FEP (florlu etilen propilen) olan bir dielektrik yalıtım katmanıyla kaplayan bir tel ve kablo ekstrüderinden geçer. Kablonun karakteristik empedansını doğrudan etkileyen tutarlı duvar kalınlığını korumak için ekstrüzyon hızı, sıcaklık ve kalıp geometrisi tel ve kablo ekstrüder operatörü tarafından sıkı bir şekilde kontrol edilmelidir. SATA veri kabloları hedef empedansı gerektirir 100 ohm diferansiyel ; Birkaç ohm'luk sapma bile 6 Gbps'de sinyal bütünlüğü sorunlarına neden olabilir.

3. Adım

Çift Büküm ve Koruma

Yalıtılmış iletkenler diferansiyel çiftler halinde bükülür. Büküm hızı (inç başına büküm), çiftler arasındaki karışmayı kontrol etmek için dikkatlice belirlenir. Harici EMI'yi engellemek için her bir çiftin veya tüm kablo düzeneğinin etrafına bir folyo kalkan (tipik olarak alüminyum-polyester laminat) sarılır. Bazı birinci sınıf SATA kabloları, çapın artması ve esnekliğin azalması pahasına, daha da fazla EMI reddi için folyo üzerine örgülü bir koruma ekler.

4. Adım

Dış Kılıf Ekstrüzyonu

Birleştirilmiş çekirdek (korumalı çiftler ve herhangi bir drenaj teli) dış ceketi uygulayan çapraz kafalı kalıpla donatılmış bir tel ve kablo ekstrüderinden geri geçer. Yaygın kılıf malzemeleri arasında PVC (uygun maliyetli, esnek), LSZH — düşük dumanlı sıfır halojen — (yangın güvenliğinin kritik olduğu sunucu odaları ve veri merkezleri için tercih edilir) ve TPE (yüksek esneklik uygulamaları için termoplastik elastomer) bulunur. Tel ve kablo ekstrüderi, kılıf kalınlığını bir milimetrenin kesirleri dahilinde kontrol ederek, bitmiş kablonun, SATA konektörünün tutma kuvvetleri için boyut standartlarını karşılamasını sağlar.

Adım 5

Konektörün Sonlandırılması ve Test Edilmesi

Kesilmiş uzunluklar, her iki uca kıvrılmış veya lehimlenmiş SATA konektörlerini alır. Otomatik süreklilik test cihazları pinler arası her bağlantıyı doğrular. Yüksek hacimli üretim hatları, tüm kablo uzunluğu boyunca empedans tekdüzeliğini doğrulamak için zaman alanlı reflektometri (TDR) veya vektör ağ analizörlerini kullanır. Empedans kontrollerini geçemeyen kablolar hurdaya çıkarılır; bu, saygın tel ve kablo ekstruder üreticilerinin profesyonel sınıf SATA düzeneklerinin genel alternatiflerden daha pahalı olmasının bir nedenidir.

Diğer Depolama Arayüzleriyle Karşılaştırıldığında SATA Kabloları

Depolamayı bağlamanın tek yolu SATA değildir. Ortamda nerede durduğunu bilmek, performansın kritik olduğu iş yükleri için SATA'ya mı bağlı kalacağınıza yoksa daha hızlı bir veriyoluna mı geçeceğinize karar vermenize yardımcı olur.

SATA III ve NVMe (PCIe 4.0)

PCIe 4.0 x4 yuvasındaki NVMe SSD, olağanüstü sıralı okumalar sunar 7.000 MB/sn — SATA III'ün 600 MB/s tavanının on bir katından fazla. NVMe, M.2 form faktörünü kullanır ve hiçbir kablo olmadan doğrudan anakarta takılır. Hızlı rastgele G/Ç gerektiren işletim sistemi sürücüleri ve uygulamalar için NVMe açık ara kazanandır. SATA SSD'ler, SATA sürücülerin gigabayt başına fiyat avantajının hız farkını dengelediği ikincil depolama, toplu ortam ve maliyete duyarlı yapılar için rekabet gücünü koruyor.

SATA ve PATA (IDE)

Eski PATA arayüzü, kasaların içindeki hava akışını önemli ölçüde kısıtlayan, 46 cm genişliğe kadar düz, 40 veya 80 iletkenli şerit kablo kullanıyordu. SATA, bunu yaklaşık 8 mm genişliğinde 7 pinli bir kabloyla değiştirerek yerden tasarruf sağladı ve soğutmayı iyileştirdi. PATA'nın maksimum verimi (ATA/133) 133 MB/s idi; bu, SATA III'ün hızının dörtte birinden daha azdı. Hiçbir modern anakart PATA bağlantı noktasını içermez; kesinlikle yalnızca 2007 öncesi donanımlarda bulunan eski bir standarttır.

SATA ve SAS (Seri Bağlı SCSI)

SAS, SATA'nın kurumsal karşılığıdır. SAS arka panelleri hem SAS hem de SATA sürücülerini kabul eder, ancak SATA arka paneli SAS sürücüsünü kabul etmez. SAS kabloları, konnektör başına iki bağlantı noktası (çift bağlantı noktası) taşıyarak yedekli yollar sağlar; bu, yüksek kullanılabilirliğe sahip depolama sistemleri için kritik öneme sahiptir. SAS sürücüleri genellikle 10.000-15.000 RPM hızında döner ve tüketici SATA HDD'lerinden çok daha yüksek görev döngüleri için derecelendirilmiştir. Kablo yapısı benzerdir: dış kılıfı bir tel ve kablo ekstrüderi üretir, ancak SAS kablolarının, çift bağlantı noktalı mimari nedeniyle daha katı eğim özelliklerini karşılaması gerekir.

SATA ve USB Harici Sürücüler

Dahili bir SATA sürücüsünün bir USB muhafazası aracılığıyla harici olarak bağlanması, gerçek dünya hızlarını sınırlayan bir SATA-USB köprü yongasını devreye sokar. USB 3.2 Gen 2, 10 Gbps hızında (teorik olarak) zirveye ulaşıyor, ancak köprü yükü genellikle gerçek verimi yaklaşık 400-500 MB/s ile sınırlandırıyor; bu, doymuş bir SATA III bağlantısıyla kıyaslanabilir. Köprü olmadan SATA hızlarına ihtiyaç duyan gerçek harici depolama için eSATA, tam 6 Gbps'de doğrudan SATA bağlantısı sağlayan uygun kablo seçimidir.

Yapınız için Doğru SATA Kablosunu Nasıl Seçersiniz?

Pek çok çeşit mevcut olduğundan doğru kabloyu seçmek zamandan tasarruf sağlar, hataları önler ve donanımı korur. Aşağıdaki kriterleri aklınızda bulundurun:

  1. SATA neslini sürücünüzle eşleştirin. SSD'niz SATA III olarak derecelendirilmişse, 300 MB/sn hızında darboğaz oluşmasını önlemek için bir SATA III kablosu kullanın. Hangi bağlantı noktalarının 6 Gbps'yi desteklediğini doğrulamak için anakart kılavuzunuza bakın; bazı kartlar SATA III ve SATA II bağlantı noktalarını karıştırır.
  2. Satın almadan önce kablo uzunluğunu ölçün. SATA kablolarının dahili uzunluğu 1 metreyi geçmemelidir. Anakarttan uzakta bir sürücü yuvasına ulaşmanız gerekiyorsa, önce ölçün ve iletkenleri zorlayan sıkı kıvrımlar değil, yumuşak kıvrımlara izin veren bir kablo uzunluğu seçin.
  3. Konektör açısını göz önünde bulundurun. Anakartınızdaki SATA bağlantı noktaları yan panele bakıyorsa (ATX kartlarında ortaktır), anakartın ucundaki dik açılı bir konektör, kabloların dışarıya doğru kıvrılmak yerine karta karşı düz durmasını sağlar.
  4. NAS, RAID ve sunucu ortamlarında kilitleme kabloları kullanın. Diskin yeniden oluşturulması sırasında sabah saat 3'te titreşimden kaynaklanan bağlantının kesilmesi isteyeceğiniz son şeydir. Kilitleme mandallarının neredeyse hiçbir ekstra maliyeti yoktur ve bu arıza modunu tamamen ortadan kaldırır.
  5. Veri merkezi kullanımı için kılıf malzemesini kontrol edin. PVC ceketler ev yapıları için iyidir. Veri merkezleri ve ticari ekipman odaları genellikle LSZH kablolarının yangın kurallarına uymasını ve yangın durumunda zehirli dumanı azaltmasını zorunlu kılar.
  6. Üretici aracılığıyla kablo kalitesini doğrulayın. Saygın tel ve kablo ekstruder üreticilerinin yüksek kaliteli kabloları, empedans bütünlüğü, ekleme kaybı ve geri dönüş kaybı açısından test edilmiştir. Bütçe kabloları sıklıkla bu testleri atlar ve genellikle düşük hızlarda iyi çalışsalar da, 6 Gbps'deki marjinal sinyal bütünlüğü, izlenmesi çok zor olan aralıklı hatalar üretebilir.

Yaygın SATA Kablo Sorunları ve Nasıl Düzeltilir

Çoğu SATA bağlantı sorunu, birkaç yinelenen nedenden kaynaklanmaktadır. Arızalı olduğundan şüphelendiğiniz bir sürücüyü değiştirmeden önce bu kontrol listesini inceleyin:

Sürücü BIOS Tarafından Algılanmıyor

Veri kablosunun her iki ucunu yeniden yerleştirin. Güç kablosunun tam olarak yerine oturup oturmadığını kontrol edin. Anakart üzerinde farklı bir SATA bağlantı noktası deneyin; bağlantı noktaları ayrı ayrı arızalanabilir. Arızalı bir kabloyu ortadan kaldırmak için çalıştığı bilinen bir kabloyu değiştirin. Sürücünün döndüğünü doğrulayın (HDD motorunu dinleyin veya SSD kasasındaki hafif titreşimi hissedin).

Aralıklı Bağlantı Kesintileri veya Okuma Hataları

Bu, gevşek veya hasarlı bir SATA konektörünün klasik belirtisidir. Kilitlenmeyen bir kablo kullanıyorsanız, bunu kilitlemeli bir modelle değiştirin. Kabloyu iyi ışık altında bükülme, kesik veya ezilmiş bölümler açısından inceleyin; tel ve kablo ekstruder uygulanmış bir kılıf, normal kullanım sırasında iletkenleri korur, ancak çok sıkı sıkıştırılmış kablo bağları, gözle görülür dış işaretler bırakmadan yalıtımın dahili olarak çatlamasına neden olabilir. Kablo sorunlarını sürücü arızasından ayırt etmek için sürücüde bir SMART testi çalıştırın.

Beklenenden Daha Yavaş Aktarım Hızları

Anakart BIOS'unuzdaki bağlantı noktası modunu doğrulayın. Bazı kartlar, yeni kurulumları varsayılan olarak AHCI yerine IDE uyumluluk moduna geçirir, bu da sürücünün tam hızını aşmasını engeller ve NCQ (Yerel Komut Kuyruğu) gibi özellikleri devre dışı bırakır. AHCI moduna geçin (bazı durumlarda Windows'un yeniden yüklenmesini veya Windows 10/11'e geçmeden önce bir kayıt defteri anahtarı eklenmesini gerektirir). Ayrıca, bütçe panolarındaki etiketler her zaman açık olmadığından, kullandığınız bağlantı noktasının SATA II değil, SATA III olduğunu doğrulayın.

Kurulum Sırasında Kablo Hasar Gördü

SATA konnektörleri küçüktür ve tutma mandalları yanal baskı altında kırılabilir. Konektörleri her zaman düz bir şekilde takıp çıkarın; yanlara doğru sallamayın. Mandal kırılırsa kablo çalışmaya devam eder ancak titreşim nedeniyle bağlantı kesilebilir. Düzeltme olarak elektrik bandına güvenmek yerine kabloyu değiştirin. Deneyimli bir tel ve kablo ekstruder üreticisi tarafından üretilen kaliteli kablolar, birçok yerleştirme döngüsünde kırılmaya karşı direnç gösteren daha kalın mandal malzemesine sahip konektörler kullanır.

SATA Çalışırken Takma: Nedir ve Ne Zaman Çalışır?

SATA'nın en kullanışlı özelliklerinden biri sıcak takma — sistem çalışırken, gücü kapatmadan veya yeniden başlatmadan bir sürücüyü bağlama veya bağlantısını kesme yeteneği. Uygulamada, çalışırken takma desteği üç şeyin uyum içinde çalışmasına bağlıdır: sürücünün çalışırken takmayı desteklemesi gerekir, ana bilgisayar denetleyicisinin çalışırken takmayı etkinleştirmesi gerekir (genellikle BIOS'ta ayarlanır) ve işletim sisteminin, aygıtın gelişi ve çıkarılması olaylarını tanıyacak şekilde yapılandırılması gerekir.

Windows'ta çalışırken takma özelliği, AHCI modu etkinken güvenilir bir şekilde çalışır ve eSATA harici sürücüler için "Donanımı Güvenle Kaldır" iş akışının temelini oluşturur. Linux, çekirdek 2.6.19'dan beri SATA çalışırken takılabilir özelliğini desteklemektedir. Kurumsal sistemler bunu daha da ileriye taşıyor — sunucu depolama kasalarındaki SAS/SATA arka panelleri, çalışırken değiştirilebilir bakım için özel olarak tasarlanmış olup, yöneticilerin arızalı sürücüleri iş saatleri içinde sıfır kesinti süresiyle değiştirmesine olanak tanır. Konektör tasarımı burada da önemlidir: yüksek döngülü, çalışırken değiştirilebilir konektörler, standart konektörlerden daha sıkı toleranslarla üretilir ve bunlara bağlanan kablolar, tekrarlanan esnemeye direnmek için konektör giriş noktası etrafına ekstra takviye uygulayan tel ve kablo ekstrüder üretim hatlarından gelir.

Çalışırken takma PATA'da desteklenmez; bu, herhangi bir sürücü bağlantısı veya bağlantısının kesilmesinden önce sistemin tamamen kapatılmasını gerektirir. Bu sınırlama tek başına endüstrinin 2003'ten itibaren SATA'ya hızlı geçişini haklı çıkardı.

Masaüstü Bilgisayarın Ötesinde SATA Kablo Uygulamaları

Tüketicilerin çoğu masaüstü bilgisayarların içinde SATA kablolarıyla karşılaşırken, arayüz şaşırtıcı derecede geniş bir yelpazedeki endüstriyel ve ticari uygulamalarda karşımıza çıkıyor. Güvenilir, uygun maliyetli depolama bağlantısına ihtiyaç duyulan her yerde, muhtemelen SATA devreye girer:

  • NAS (Ağa Bağlı Depolama) muhafazaları — Dört yuvadan on altı yuvaya kadar olan yapılandırmalardaki tüketici ve profesyonel tüketici NAS kutuları neredeyse evrensel olarak bir SATA arka paneli aracılığıyla bağlanan SATA sabit sürücüleri kullanır. Bu ünitelerdeki kablo aksamları, otomatik tel ve kablo ekstruder hatlarında yüksek adetlerde üretilmektedir.
  • DVR ve gözetim sistemleri — Güvenlik kameraları, DVR ünitelerinin içindeki 3,5 inçlik SATA HDD'lere sürekli kayıt yapar. Sürücüler, yılda terabayt cinsinden ölçülen sürekli yazma iş yüklerini yönetir; gözetim sınıfı SATA HDD'ler, masaüstü modeller için 55 TB/yıl yazma hızına karşılık 180 TB/yıl yazma hızına sahiptir.
  • Endüstriyel gömülü sistemler — Panel PC'ler, kiosklar ve makine kontrolörleri, işletim sistemleri ve veri depolamaları için sıklıkla 2,5 inç SATA SSD'ler kullanır ve dönen HDD'lerde bulunmayan titreşim direnci sunar.
  • Sunucu çiftlikleri ve veri merkezleri — Sıcak katman depolama için NVMe'nin hakim olduğu yüksek performanslı veri merkezlerinde bile SATA SSD'ler ve HDD'ler uygun maliyetli soğuk katman kapasitesi sağlar. Tek bir 60 sürücülü JBOD muhafazası, tamamı endüstriyel tel ve kablo ekstruder ekipmanında üretilen orta panel arka panel düzeneğinden geçen 240 SATA kablosu içerebilir.
  • Tıbbi görüntüleme depolama — Hastanelerde kullanılan PACS (resim arşivleme ve iletişim sistemleri), SATA RAID dizilerinde genellikle tarama başına yüzlerce gigabayt boyutunda olan DICOM görüntü dosyalarını depolar. LSZH ceketli SATA kabloları, bu kapalı ekipman kabinlerinde hastane yangın güvenliği düzenlemelerini karşılayacak şekilde tasarlanmıştır.

Kaliteli bir SATA Kablosunda Nelere Dikkat Edilmeli?

Piyasadaki her SATA kablosu eşit değildir. Birkaç spesifik özellik, yıllarca dayanan kabloları, aylar içinde teşhiste baş ağrısına dönüşen kablolardan ayırır.

Empedans Toleransı

SATA spesifikasyonu şunları gerektirir: 100 ± 10 ohm diferansiyel empedans . İyi kalibre edilmiş tel ve kablo ekstruder makinelerinde üretilen kablolar bu pencereye güvenilir bir şekilde çarpmaktadır. Spesifikasyon dışı kablolar 3 Gbps'de sorunsuz çalışabilir ancak 6 Gbps'de, özellikle 1 metreye yaklaşan kablo uzunluklarında yüksek bit hatası oranları gösterebilir.

Konektör Dayanıklılığı

Resmi SATA spesifikasyonu dahili konnektörleri minimum 1.500 ekleme/çıkarma döngüsü . Premium konektörler bunu aşıyor. Çok ucuz kablolarda yaygın olan ince konektör gövdeleri ve kırılgan mandallar, aktif kullanım ortamlarında genellikle bu değerden çok daha önce arızalanır.

İletken Ölçer

AWG 28, SATA veri kabloları için standarttır; 12V rayını dönen bir HDD motoruna taşıyan SATA güç kabloları için AWG 18 veya daha büyüğü önerilir. Küçük boyutlu güç iletkenleri ısınır, yük altında voltaj düşüşünü artırır ve özellikle dönüş sırasında yüksek akım yükselmesi sırasında erken sürücü arızalarını tetikleyebilir.

Ceket Malzemesi ve Esneklik

PVC kılıflar kabaca -10°C ila 70°C arasında esnek kalır ve çoğu PC ortamı için uygundur. Kablo, yüksek voltajlı bir GPU soğutucusunun yakınına veya hız aşırtmalı bir CPU ısı emicisinin üzerine yönlendirilecekse, daha yüksek sıcaklıklara dayanıklı silikon kaplamalı veya TPE kablo arayın. Tel ve kablo ekstrüderinden gelen düz kablolar daha sert olma eğilimindedir ancak düzgün bir şekilde yönlendirilmesi daha kolaydır; yuvarlak kablolar dar alanlarda daha iyi esner.
