Korumalı Tel Nedir?

Korumalı Tel Nedir: Doğrudan Cevap

Korumalı tel, elektromanyetik girişimi (EMI) ve radyo frekansı girişimini (RFI) engellemek üzere tasarlanmış bir veya daha fazla iletken malzeme katmanına sarılmış bir elektrik iletkeni veya iletken grubudur. Kalkan, içerideki sinyal taşıyan iletkenlerin etrafında bir Faraday kafesi görevi görerek, iletilen sinyali bozmasına izin vermek yerine istenmeyen elektriksel gürültüyü toprağa yönlendirir. Pratik anlamda bu, kablo üzerinden geçen veri, ses, video veya güç sinyalinin, korumasız bir alternatife kıyasla hedefine daha temiz ve daha doğru bir şekilde ulaştığı anlamına gelir.

Korumalı kablolar, sinyal bütünlüğünün tehlikeye atılamayacağı her ortamın temel gereksinimidir — endüstriyel otomasyon zeminleri, tıbbi ekipmanlar, havacılık kabinleri, yayın stüdyoları ve yüksek hızlı veri merkezlerinin tümü günlük olarak bunlara güveniyor. Koruma olmadan, hassas iletkenler yakındaki motorlardan, anahtarlamalı güç kaynaklarından, floresan aydınlatmadan ve hatta paralel çalışan diğer kablolardan yayılan enerjiyi emer; bu da performansı düşürür ve ölçekte birleşen hata oranlarına neden olur.

Koruma kapsamı yüzde olarak ifade edilir. Folyo koruma tipik olarak %100 kapsama alanı sağlarken, örgülü koruma örgü açısına ve iplik yoğunluğuna bağlı olarak %85 ​​ile %98 arasında değişir. Çoğu endüstriyel sinyal kablosu için mühendisler en az %90 kapsamayı hedefler IEC 61000 ve MIL-DTL-17 gereksinimlerini gereksiz yere kablo çapını veya maliyetini artırmadan karşılamak.

Koruyucu Katman Nasıl Oluşturulur?

Kalkanın kendisi tek bir standart katman değildir. Üreticiler, beklenen parazitin frekans aralığına, kablonun esneklik gereksinimlerine ve kurulum ortamına göre ekranlama mimarisini seçmektedir. Her inşaat tipini anlamak, yeni bir proje için kablo belirlerken veya mevcut kurulumu değerlendirirken yardımcı olur.

Folyo Kalkanları

Folyo kalkan, bir polyester film taşıyıcıya bağlanmış ince bir alüminyum veya bakır tabakasından oluşur. Folyo, elektriksel sürekliliği korumak için iletken demetinin etrafını tanımlanmış bir örtüşmeyle (tipik olarak %10 ila %25) sarar. Folyo kalkanlar %100 yüzey kaplaması sunarak 100 kHz'in üzerindeki yüksek frekanslı EMI'ye karşı oldukça etkili olmalarını sağlar. Hafiftirler, minimum çap eklerler ve çok çekirdekli enstrümantasyon ve veri kabloları için uygun maliyetlidirler. Bunun dezavantajı, folyo korumaların nispeten kırılgan olması ve kullanım sırasında sürekli olarak esneyen kablolar için uygun olmamasıdır.

Örgülü Kalkanlar

Örgülü bir kalkan, ince kalaylı bakır, çıplak bakır veya gümüş kaplamalı bakır tel tellerinin, yalıtılmış iletken(ler)in etrafına dokuma bir desen halinde örülmesiyle oluşturulur. Örgü kapsamı taşıyıcı sayısına, inç başına atkı sayısına ve tel demeti çapına bağlıdır. Düşük frekanslı zayıflama (örneğin 10 MHz'in altı) için optimize edilmiş bir örgü, %95 kapsamada 36 taşıyıcılı, 16 telli bir konfigürasyon kullanabilir. Örgülü korumalar mükemmel mekanik dayanıklılık sağlar, kablo tekrar tekrar esnetildiğinde bile kapsama alanını korur ve düşük frekanslarda koruma etkinliğinin temel ölçütü olan düşük aktarım empedansı sunar.

Spiral ve Servis Kalkanları

Spiral (veya hizmet) bir kalkan, telleri birbirine dolamak yerine kablo çekirdeğinin etrafına sarmal olarak sarar. Bu yapı, kabloya maksimum esneklik ve herhangi bir korumalı tasarım arasında en düşük bükülme yarıçapını verir; bu nedenle kullanım sırasında sürekli hareket eden mikrofon kablolarında, kulaklık kablolarında ve tıbbi hasta izleme kablolarında spiral korumalı kablolar hakimdir. Kapsama alanı, aynı iletken sayısında bir örgüden biraz daha düşüktür ve daha yüksek esnek döngülerde temas direnci artar, bu nedenle spiral korumalar tipik olarak RF veya yüksek frekanslı veri uygulamaları için belirtilmez.

Kombinasyon Kalkanları

Geniş bir frekans spektrumunda parazitin olduğu ortamlar için kombinasyon, folyoyu ve örgüyü birlikte katmanlar halinde korur. Folyo, yüksek frekans koruması için her boşluğu kapatırken, örgü mekanik sağlamlık sağlar ve düşük frekans koruma etkinliğini artırır. Bu mimari Cat 7 ve Cat 8 ağ kablolarının yanı sıra yayın ve RF iletim uygulamalarında kullanılan üst düzey koaksiyel kablolarda standarttır. Kombinasyon kalkanları metre başına 5 miliohm'un altındaki transfer empedans değerlerine ulaşabilir Bu, zorlu kurulumlarda doğrudan ölçülebilir sinyal kalitesi iyileştirmelerine dönüşmektedir.

Rolü Tel ve Kablo Bantlama Korumalı Kablo Düzeneğinde

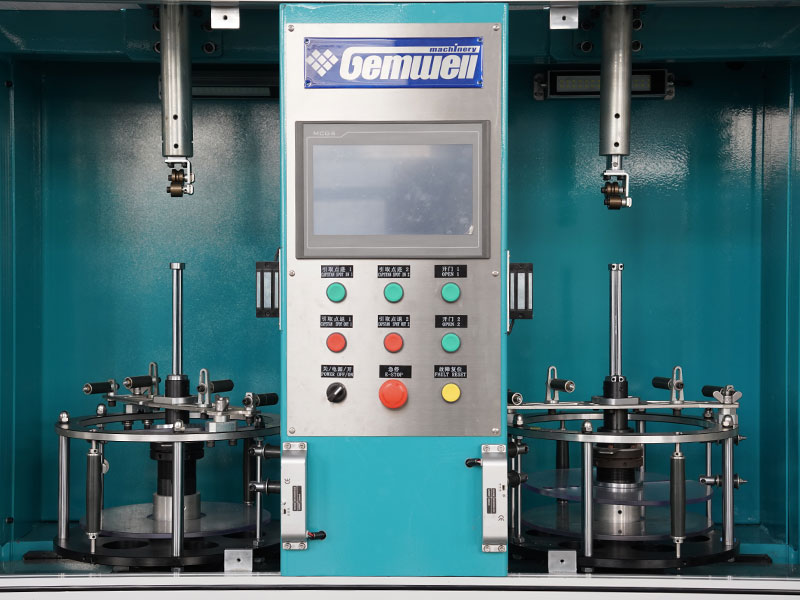

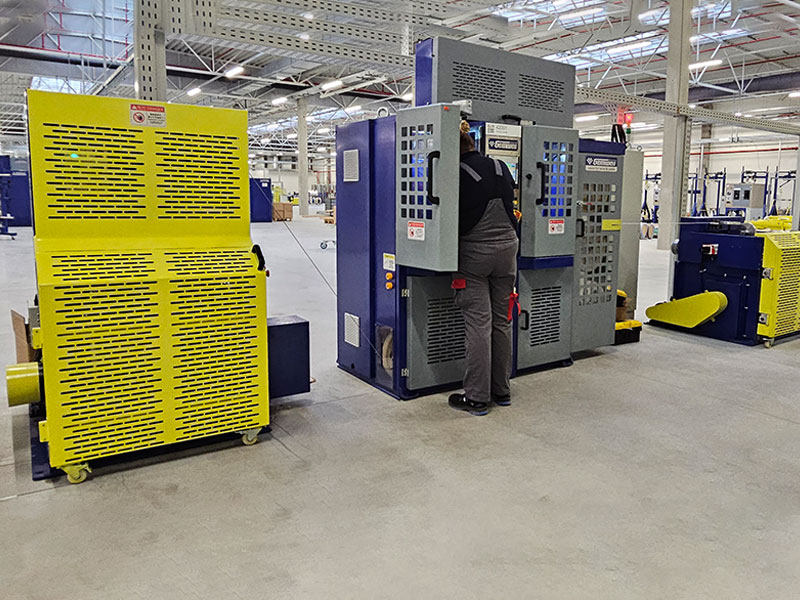

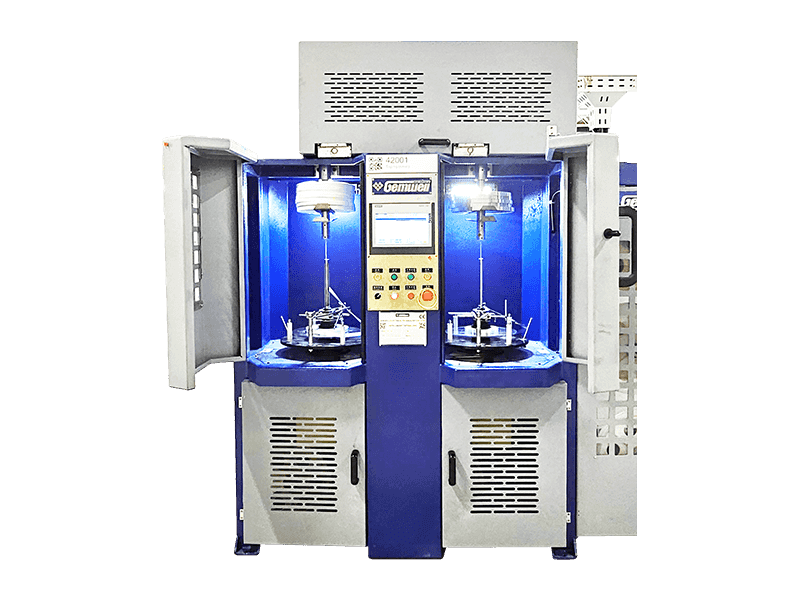

İletken koruma katmanı uygulanmadan önce kritik bir ara adım gerçekleştirilir: tel ve kabloların bantlanması. Bu işlem, bitmiş ekranlı kablonun performansını doğrudan etkileyen çeşitli yapısal ve işlevsel amaçlara hizmet etmek için iletken demetinin veya bireysel yalıtımlı iletkenlerin etrafına özel bant sarar.

Tel ve kablo bantları, iç yalıtım ile dış koruma arasında ayırıcı görevi görür. Bu ayırma olmadan, folyo veya örgü doğrudan yalıtımlı iletkenlere baskı yapacak, esneme sırasında mekanik aşınma oluşturacak ve kalkan ile sinyal iletkenleri arasında kapasitif bağlantı oluşturacaktır. Tutarlı, pürüzsüz bir bant katmanı her iki sorunu da önler. Bant aynı zamanda kablo çekirdeğinin yuvarlaklığını da korur, böylece koruma tüm çevre boyunca eşit şekilde uygulanır; düzensiz bir çekirdek yüzeyi, eşit olmayan folyo üst üste binmesine ve tutarsız örgü kaplamasına yol açar ve bunların her ikisi de koruma etkinliğini azaltır.

Çok damarlı blendajlı kablolarda, bireysel çift veya grup blendajı, mekanik bütünlük için tamamen tel ve kablo bantlamasına dayanır. Ekranlı bükümlü çift (STP) veya folyo bükümlü çift (FTP) tasarımındaki her bükümlü çift, genel koruma uygulanmadan önce kendi folyo bant sargısını alır. Bu, çiftler arasındaki karışmayı önlerken, dış örgünün tüm kablo için ortak modlu gürültü engelleme katmanı olarak işlev görmesine olanak tanır. İç bantlama adımı olmasaydı, her bir çiftin geometrisi kablolama işlemi sırasında kayarak kablonun veri hızı kapasitesini tanımlayan empedans tutarlılığını yok ederdi.

Kablo İmalatında Kullanılan Bant Çeşitleri

Tüm bant malzemeleri birbirinin yerine kullanılamaz. Kablo üreticileri bant tipini çalışma sıcaklığına, dielektrik gereksinimlerine, esneklik taleplerine ve bandın kendisinin korumaya katkıda bulunup bulunmadığına göre seçer.

Tel ve kablo bantlama sırasındaki örtüşme yüzdesi de kontrollü bir değişkendir. Bağlama katmanları olarak kullanılan polyester film bantlar için %50'lik bir örtüşme standarttır. Koruma işlevi gören alüminyum-polyester folyo bantlar için %25'lik daha sıkı bir örtüşme yaygındır çünkü folyonun kendisi %100 kapsama sağlar; örtüşmenin yalnızca kablo esnediğinde hiçbir boşluğun açılmamasını sağlaması gerekir. Üreticiler, süreç kontrol belgelerinde örtüşme toleranslarını tanımlar ve ±%5'i aşan sapmalar, kalite kontrollü üretim ortamlarında yeniden işleme için işaretlenir.

Korumalı ve Korumasız Tel: Fark Aslında Önemli Olduğunda

Korumalı ve korumasız kablo arasındaki performans farkı teorik değildir; uygulamaya bağlı olarak ölçülebilir şekillerde ortaya çıkar. Ekranlamanın ne zaman gerekli, ne zaman gereksiz olduğunu anlamak, kablonun aşırı belirtilmesinden (bu da maliyet ve kurulum karmaşıklığını artırır) veya gereğinden az belirtilmesinden (bu da gerçek operasyonel sorunlara neden olur) kaçınmaya yardımcı olur.

Çoğu ofis Ethernet kurulumu için standart olan blendajsız bükümlü çift (UTP) kablo, EMI kaynaklarının minimum düzeyde olduğu ve kablo mesafelerinin yaklaşık 90 metrenin altında tutulduğu ortamlarda mükemmel şekilde çalışır. Çiftteki bükülme, tipik bir ticari binada 10/100/1000Base-T Ethernet için yeterli olan, orta derecede bir ortak mod gürültü reddi sağlar. Bu kablo hatları, değişken frekanslı sürücülerin, büyük motorların veya güç ve sinyal kablolarını bir arada taşıyan yoğun kablo kanallarının bulunduğu endüstriyel bir ortama girdiği anda, UTP performansı ölçülebilir şekilde düşer. Bit hata oranları artıyor, bağlantı hızları daha düşük otomatik anlaşmalı hızlara düşüyor ve paket yeniden iletimleri artıyor.

Korumalı bükümlü çift (mimariye bağlı olarak STP, FTP veya S/FTP), sinyali koruma içinde tutarak ve harici olarak bağlı gürültüyü iletkenlere ulaşmadan reddederek bu sorunları çözer. Endüstriyel bir ortamda UTP ile mücadele eden aynı 90 metrelik koşu, uygun şekilde blendajlı kablo kullanıldığında Gigabit hızlarında güvenilir bir performans sergiliyor - blendajın her iki uçta da topraklamayla doğru şekilde sonlandırılması şartıyla.

Korumalı Tel Gerektiren Ortamlar

• 1 kHz anahtarlama frekanslarının üzerinde çalışan servo sürücülere ve değişken frekanslı sürücülere (VFD'ler) sahip üretim ve montaj hatları
• Sensör kablolarındaki düşük genlikli gürültünün bile teşhis verilerini bozduğu tıbbi görüntüleme ekipmanı
• Güç altyapısından gelen 60 Hz uğultunun sinyal kalitesini düşürdüğü yayın ve ses prodüksiyonu
• Enstrümantasyon, kablo kanallarının termokupl sinyal kablolarını 480V güç beslemeleriyle karıştırdığı kimya tesislerinde çalışır
• CAN veri yolu ve LIN veri yolu iletişimleriyle paraziti önlemek için korumalı HV kabloların gerekli olduğu yüksek voltajlı EV platformlarındaki otomotiv elektroniği
• Pasif DAC kablolarının 10^-12'nin altındaki BER hedeflerini karşılamak için etkili korumaya ihtiyaç duyduğu 25G ve 100G bakır bağlantıları çalıştıran veri merkezleri

Korumasız Telin Doğru Seçim Olduğu Yer

• Temiz elektrik ortamlarında 1 Gbps'nin altındaki standart ofis ve konut Etherneti
• Muhafazanın kendisinin EMC koruması sağladığı, iyi tasarlanmış korumalı muhafazalar içindeki dahili kablolama
• İletilen gürültünün kabul edilebilir olduğu düşük akımlarda kritik olmayan DC güç dağıtımı
• Kısa sinyal, bağlantı uzunluğunun anlamlı girişimi yakalamak için yetersiz olduğu zararsız ortamlarda 1 metrenin altında çalışır

Korumalı Kabloyu Doğru Şekilde Topraklamak

Düzgün topraklanmayan korumalı bir kablo çok az koruma sağlar veya hiç koruma sağlamaz. Toplanan girişim enerjisinin akıp gitmesi için kalkanın toprak topraklamasına giden düşük empedanslı bir yolu olmalıdır. Yanlış topraklama, korumalı kablo kullanan sistemlerde EMC arızalarının en yaygın nedenlerinden biridir ve doğru yaklaşımın anlaşılması, kurulumdan sonra pahalı sorun giderme döngülerinin önüne geçer.

Çoğu sinyal kablosu uygulamasında, koruma yalnızca bir uçta, genellikle kaynak ucunda topraklanmalıdır. Bu tek noktalı topraklama yaklaşımı, blendaj akımlarının kablo uzunluğu boyunca akmasını önler, bu da blendaj üzerinde bir gerilime neden olur ve amacını bozar. Ekran, uzun bir kablo hattının her iki ucunda da topraklandığında, iki uç nokta arasındaki toprak potansiyelindeki herhangi bir fark (farklı panellerdeki topraklama otobüslerinin 1-5 V farklılık gösterebildiği endüstriyel tesislerde sık görülen bir durum) ekran üzerinden gürültüyü doğrudan sinyal iletkenlerine indükleyen bir akımı yönlendirir.

Bunun istisnası yaklaşık 1 MHz'in üzerindeki yüksek frekanslı uygulamalardır. Bu frekanslarda, tek noktalı toprak, kalkan boyunca çeyrek dalga rezonansı yaratır ve bu da yüksek frekanslı gürültü alımını gerçekten kötüleştirebilir. RF ve yüksek hızlı veri kablosu korumaları, ekranın uzunluğu boyunca tutarlı bir potansiyelde kalmasını sağlamak için her iki uçta ve birden fazla ara noktada topraklanmıştır. RF kullanımına yönelik koaksiyel kablo, bu nedenle her zaman çift topraklı bir koruma taşır.

Kaçınılması Gereken Yaygın Topraklama Hataları

• Kalkanı bir veya her iki uçta bağlantısız (yüzer) bırakmak — bu, kalkanı bir bariyer yerine antene dönüştürür
• Uzun bir pigtail kablosu üzerinden topraklama - 50 mm'lik bir pigtail teli bile, kalkan etkinliğini birkaç yüz kHz'in üzerinde sınırlayan ölçülebilir endüktans sağlar
• Ana sistem topraklamasına bağlanmayan özel bir koruma toprağının kullanılması — farklı potansiyellerdeki izole topraklar, hiç topraklama olmamasıyla aynı soruna neden olur
• Konektörler aracılığıyla süreksiz ekran bağlantıları — ekranlı bir kablo boyunca uzanan her konektör, küçük bir pigtail kontağı değil, 360 derecelik ekran sonlandırması sağlamalıdır
• Açık bir tasarım mantığı olmadan tek noktalı ve çok noktalı topraklamayı aynı kablo üzerinde karıştırmak, öngörülemeyen rezonans davranışına neden olur

Tel ve Kablo Bantlama Empedansı ve Sinyal Kalitesini Nasıl Etkiler?

Kablo üretiminde bantlama adımı tamamen mekanik değildir; bitmiş kablonun empedans özellikleri üzerinde doğrudan elektriksel etkiye sahiptir. Empedans, bir kablonun verileri bozan yansımalar olmadan yüksek hızlı sinyalleri ne kadar iyi ilettiğini belirler ve bant malzemesinin dielektrik sabiti, iletken çapı ve aralığının yanı sıra empedansı belirleyen değişkenlerden biridir.

50 ohm'luk bir koaksiyel kablo için, merkez iletken ile ekran arasındaki tüm yalıtım malzemelerinin (herhangi bir bant katmanı dahil) dielektrik sabiti, geometri hesaplamasına dahil edilmelidir. Polyester film bandının dielektrik sabiti yaklaşık 3,2-3,4'tür. PTFE bant yaklaşık 2,1'dir. İletken çapını veya aralığını yeniden hesaplamadan bant malzemesini değiştiren bir kablo tasarımcısı, hedef empedansını karşılamayan bir kablo üretecek ve bu da bitmiş kabloda geri dönüş kaybı arızalarına yol açacaktır.

Bükümlü çift veri kablolarında, tel ve kablo bantlama adımı, her bir çifti çevreleyen etkili dielektrik miktarını belirler ve bu, çiftin karakteristik empedansını ve yayılma hızını doğrudan kontrol eder. Örneğin Kategori 6A kablo, 500 MHz frekans aralığının tamamında ±2 ohm dahilinde ayrı çift empedans kontrolü gerektirir. Bu toleransın elde edilmesi, bantlama adımı sırasında bant türü, kalınlığı, gerilimi ve örtüşme yüzdesi üzerinde hassas kontrol gerektirir. Bant kalınlığındaki %10'luk bir değişiklik, çift empedansını yüksek frekanslarda 1 ohm'a kadar kaydırabilir; bu, tolerans bütçesinin içinde ancak buna yakındır.

Işık hızının yüzdesi olarak ifade edilen, NVP olarak kısaltılan yayılma hızı da bant dielektrikinden etkilenir. Polyester bantlı bir kablo, PTFE bantlı aynı tasarıma göre daha düşük bir NVP'ye sahiptir çünkü daha yüksek dielektrik sabiti sinyal yayılımını yavaşlatır. Yapısal kablolama sistemlerinde zaman alanı reflektometrisi (TDR) testi ve zaman gecikmesi telafisi için kurulumcunun, üretimde kullanılan özel bandı hesaba katan, kablo üreticisinin yayınlanmış NVP değerine ihtiyacı vardır.

Belirli Endüstri Uygulamalarında Korumalı Tel

Korumalı kabloya dayanan her endüstri, farklı çevresel zorluklarla, sinyal türleriyle ve kurulum kısıtlamalarıyla karşı karşıyadır. Korumalı kablonun belirlenme ve kurulma şekli buna göre değişir ve bu farklılıkları anlamak, yeni bir tasarım için doğru kabloyu seçmeyi veya mevcut kurulumda sorun gidermeyi kolaylaştırır.

Endüstriyel Otomasyon ve Proses Kontrolü

PROFIBUS, PROFINET, DeviceNet ve Modbus TCP fieldbus ağlarının tümü, ilgili fiziksel katman standartlarında korumalı kabloyu belirtir. Örneğin bir PROFIBUS kurulumu, 3–20 MHz'de 135–165 ohm karakteristik empedansa sahip tek bir bükümlü ekranlı çift gerektirir. Kalkan, her kontrol panelinde ve saha cihazı bağlantı kutusunda, düşük empedanslı bir bağlantı aracılığıyla topraklanmalıdır; bu, tipik olarak 360 derecelik koruma sonlandırması sağlayan bir kablo rakoruyla sağlanır. 150-200 kaynak robotunun bulunduğu tipik bir otomotiv kaporta atölyesinde, uygun şekilde korunmayan fieldbus kablosu, iletişim hatalarının en yaygın nedenidir bu da üretim hatlarını kapattı.

Tıbbi ve Sağlık Ekipmanları

EKG kabloları, EEG elektrot kabloları ve ultrason dönüştürücü bağlantılarının tümü korumalı kablo gerektirir ancak tıbbi kablo tasarımı, temel EMI reddinin ötesinde gereksinimler ekler. Kablo, hasta ile toprak arasında önemli bir kapasitans oluşturmamalı (hasta güvenliği izolasyonu için), yüzlerce sarma döngüsünden sonra esnek kalmalı ve agresif kimyasal maddelerle tekrarlanan dezenfeksiyona dayanmalıdır. Birçok tıbbi sinyal kablosu, kapasitif sinyal yüklemesini ortadan kaldırmak için iç ekranın aktif olarak merkez iletkenle aynı potansiyele yönlendirildiği üç eksenli yapıyı (bir merkez iletken, bir iç koruma ve bir dış koruma) kullanır. Tahrikli veya aktif ekranlama olarak adlandırılan bu teknik, kablonun 2-3 metrelik uzunluklarda bile çok düşük etkili kapasitansa sahip olmasını sağlar.

Havacılık ve Savunma

MIL-DTL-27500 ve MIL-DTL-17, havacılık platformlarında kullanılan korumalı kabloyu yönetir. Bu standartlar, kablo düzeneğinin bantlama adımlarında PTFE bandın kullanılmasını zorunlu kılar çünkü PTFE'nin -65°C ile 260°C arasındaki sıcaklık derecesi tüm hava ortamlarını kapsar. Aviyonik kablolara yönelik ekranlama gereklilikleri aynı zamanda yıldırımın dolaylı etkilerini de ele alır; yüksek irtifalı bir uçak, uçak gövdesi boyunca kablo demetlerine bağlanan 200 kA'lık bir yıldırım çarpmasına maruz kalabilir. Aviyonik demetlerdeki korumalı tel, bağlı enerjinin %1'inden daha azını iç iletkene aktarmalıdır; bu da çok düşük bir aktarım empedansı hedefi belirler. Bu düzeneklerdeki tel ve kablo bantlama, koruma uygulanmadan önce %100 kapsama doğrulaması ile sıkı süreç kontrolü altında yapılır.

Ses ve Yayın

Profesyonel dengeli ses kablosu, spiral veya örgülü bir korumayla çevrelenmiş bir çift iletken kullanır. Dengeli diferansiyel sinyal, aydınlatma altyapısından, HVAC sistemlerinden ve paralel çalışan güç kablolarından kaynaklanan 60 Hz uğultu da dahil olmak üzere her iki iletkende de eşit şekilde görünen ortak mod gürültüyü reddeder. Kalkan, normalde ortak mod sinyali olarak görünecek gürültü kaynakları için ek bir bariyer sağlar. Yüzlerce ses beslemesinin uzun mesafeler boyunca paralel olarak çalıştığı yayın stüdyolarında, dengeli kablolama ve korumanın birleşimi, toprak döngülerini güçlendirmeden temiz sinyal iletimine olanak tanıyan şeydir. Örneğin standart mikrofon kablosu, -90 dBu'nun altındaki gürültü tabanlarında 50 metreyi aşan mesafelerde sinyal bütünlüğünü korur.

Korumalı Tel İşaretleri ve Yapısıyla Nasıl Tanımlanır?

Bir kabloyu incelerken çeşitli görsel ve yazılı göstergeler, kablonun blendajlı olup olmadığını doğrular ve kullanılan blendajın tipini açıklar. Bu işaretlerin anlaşılması, yedek kablo tedarik ederken veya takılı kablonun teknik özellikleri karşıladığını doğrularken zaman tasarrufu sağlar.

Kablo kılıfı baskısı tipik olarak koruma tipini tanımlayan bir tanımlama kodunu içerir. Ortak tanımlamalar IEC 60228 ve UL adlandırma kurallarına uygundur:

• F/UTP — Genel folyo kalkanı, içinde korumasız bükümlü çiftler. Cat 5e ve Cat 6 korumalı kurulumlarda yaygındır.
• U/FTP — Genel koruma yok, bireysel folyo korumalı bükümlü çiftler. Çiftler arasındaki karışmayı azaltmak için Cat 6A ve Cat 7'de kullanılır.
• S/FTP — Örgülü genel koruma artı bireysel folyo korumalı çiftler. Cat 7 ve Cat 8 uygulamaları için en yüksek performans.
• SY, CY, YCY — Çelik tel zırhlı ve/veya bakır örgü blendajlı ekranlı güç ve kontrol kabloları için Avrupa tanımlama kodları.
• RG (Radyo Rehberi) — Koaksiyel kabloyu belirtir. Spesifik RG numarası (RG-58, RG-6, RG-213), orijinal MIL-C-17 spesifikasyonunda tanımlanan kalkan tipini ve yapısını ifade eder.

Bir kablo kesitinin fiziksel olarak kesilmesi, koruma katmanını doğrudan ortaya çıkarır. Folyo kalkan, dış ceketin altında parlak, yansıtıcı metalik bir katman olarak görünür ve tipik olarak yanında bir drenaj teli bulunur. Örgülü bir kalkan, görünür bir dokuma tel desenini gösterir. Her ikisi de mevcutsa, kablo bir kombinasyon koruması kullanır. Tel ve kablo bantlama katmanı, eğer mevcutsa, koruyucu katmanın hemen içinde pürüzsüz bir film sargısı olarak görünür - polyester bant için genellikle yarı saydam veya kirli beyaz veya tek tek çiftleri saran folyo bant için gümüş renkli.

Uygulamanız için Doğru Korumalı Kabloyu Seçme

Korumalı kabloyu doğru şekilde belirlemek, mevcut en yüksek koruma kapsamını seçmekten daha fazlasını içerir. Aşırı belirleme kablo maliyetini, çapını, ağırlığını ve kurulum süresini artırır. Belirtmenin gereğinden az yapılması, sistemi müdahaleye karşı savunmasız bırakır. Yapılandırılmış bir seçim süreci, gerçek girişim ortamını, sinyal tipini, frekans aralığını, mekanik gereksinimleri ve kurulum kısıtlamalarını hesaba katar.

Çevredeki girişim kaynaklarını tanımlayarak başlayın. 8 kHz'de anahtarlanan değişken frekanslı bir sürücü, birkaç yüz kHz'e kadar harmonikler üretir; bu, o frekans aralığında düşük aktarım empedansına sahip bir folyo veya örgü koruma gerektirir. Yakındaki bir radyo vericisi veya radar kurulumu, folyo kapsama alanının örgü açısından daha kritik olduğu 30 MHz'in üzerinde parazit üretir. Her iki girişim türü de mevcutsa, kombinasyon koruması doğru başlangıç ​​noktasıdır.

Kablonun esnek ömür gereksinimi genellikle folyo ve örgü arasında belirleyici faktördür. Folyo korumalar, nispeten az sayıda esnek döngüden (dinamik uygulamalarda genellikle 10.000'den az) sonra çatlar ve boşluklar oluşturur. Örgülü kalkanlar, kapsama alanı önemli ölçüde azalmadan önce yüz binlerce esnek döngüyü sürdürebilir. Spiral kalkanlar milyonlarca esnek döngüyü sürdürebilir, ancak yüksek frekanslı koruma etkinliği azalır. Kalkan tipinin hizmetteki beklenen esnek döngülerle eşleştirilmesi, aksi takdirde aralıklı koruma bozulması ve öngörülemeyen sinyal kalitesi sorunları olarak ortaya çıkacak erken kablo arızalarını önler.

Sıcaklık derecesi hem çalışma ortamını hem de kısa süreli gezileri kapsamalıdır. 75°C çalışma sıcaklığına uygun bir kablo, 90°C'ye yalnızca kısa süreliğine ulaşılsa bile, üretim döngüleri sırasında 90°C'ye ulaşan bir ısı kaynağının yakınına kurulum için uygun değildir. Tel ve kablo bantlama adımında kullanılan bant malzemesi genellikle sıcaklık derecesi için sınırlayıcı bileşendir; polyester bant 125°C'ye kadar dayanır, PTFE bant ise yüksek sıcaklık uygulamaları için aralığı 260°C'ye kadar genişletir.

Son olarak kablo seçimini tamamlamadan önce sonlandırma yöntemini onaylayın. Örgülü bir koruma, örgülü değil, çevresel koruma teması sağlayan bir arka kabuk veya kablo rakoru gerektirir. Drenaj teline sahip bir folyo koruma, drenaj teli pin atamasını karşılayan bir konnektör gerektirir. Yanlış sonlandırma yaklaşımıyla bir kablo kurmak, kablonun kendisi ne kadar iyi belirlenirse seçilsin, korumayı büyük ölçüde etkisiz hale getirir.
