Ağ Kablosu için Arka Büküm Çifti Büküm Makinesi

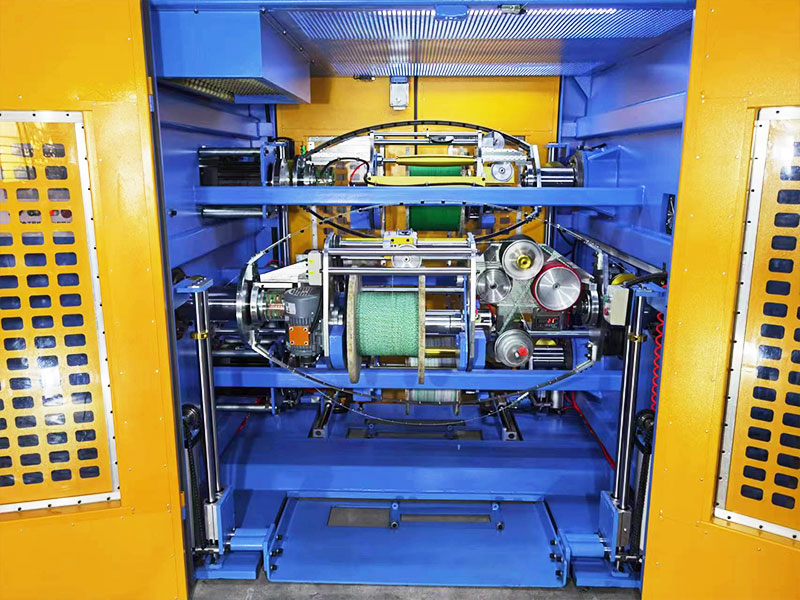

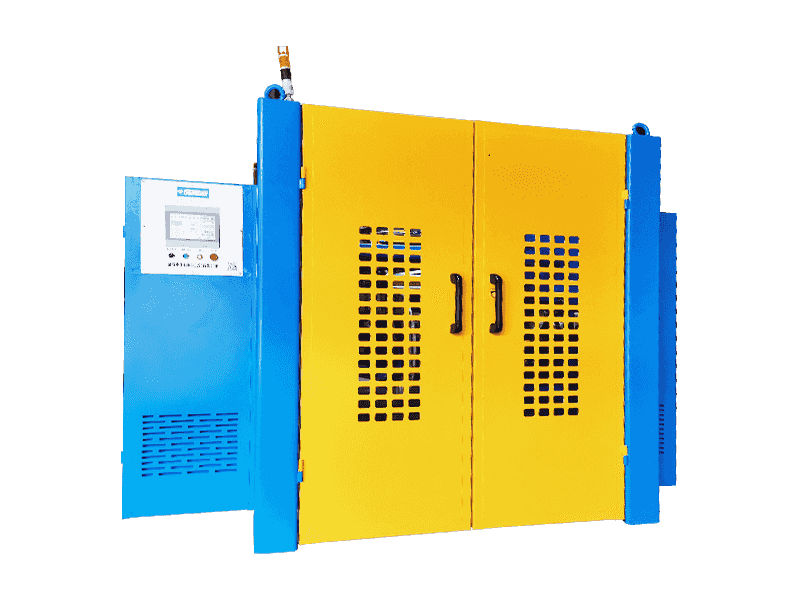

Ağ Kablosu için Entegre Tip Arka Büküm Çifti Büküm Makinesi

Çekirdek tel çifti bükme işleminde, eşleştirilmiş telin hatve doğruluğu ve sıkılığı çok önemlidir ve bunlar, bitmiş kablonun elektriksel ve fiziksel özellikleri üzerinde önemli bir etkiye sahiptir. Bu makine, ana büküm parçasının dönme açısı yayında bağımsız bir ırgat çarkı ile donatılmıştır. Irgat çarkının motor gücü, geleneksel karbon fırça tipi şanzımanın neden olduğu güvenilmez faktörlerden kaçınarak, dönen ana şafttaki mekanik şanzıman yoluyla açılı yayın dışından içeriye iletilir. Ek olarak, ırgat motoru ve açılı yay döndürme motoru, elektriksel kilitleme kontrolü yoluyla eşzamanlı olarak çalışır, böylece kademesiz, yüksek hassasiyetli elektronik eğim kontrolü elde edilir. Büküm adımı dijital olarak ayarlanabilir ve stabil ve doğru bir şekilde oluşturulabilir. Ek olarak, arka büküm getirisi, geleneksel pasif rotasyonu ve dış büküm kuvvetini, arka büküm ve büküm kuvvetinin birleşik etkisi altında iki damarlı telin aktif dönüşüne ve bükülmesine dönüştüren, dönen açılı yay yapısını benimser. Burulmanın iç gerilimi ve bükülmenin dış gerilimi birbirini iptal eder, böylece bükülmüş ürünün içten dışa doğru dönme gerilimi birbirini sıfıra kadar iptal eder. Büküldükten sonra, iki damarlı tel boşluk olmadan sıkı bir şekilde oturur ve doğal olarak düzdür ve geri tepme kuvveti yoktur. İstikrarlı fiziksel yapının korunması, istikrarlı elektrik performansına yol açabilir.

Sorgu +
ÖNV：Ağ Kablosu için Bölünmüş Tip Arka Büküm Çifti Büküm Makinesi
SONRAKİ：Sonraki ürün yok
Product Details

BİLEŞENLER

● Ø500 Yatay üst-alt çift makaralı portal kızak şaftsız ödemeli 2 adet
● Arka büküm ödeme standı 2 ünite
● Ø500 Çift adımlı sabit gerilimli çift büküm makinesi 1 adet
● Kontrol sistemi 1 adet
● Çevresel yardımcı ekipmanlar özelleştirilebilir.


TEKNİK ÖZELLİKLER

Ödeme yapısı Yatay üst ve alt çift makaralı portal beşik şaftsız ödeme, bükümlü yay çift adımlı arka büküm ödeme.
Alma yapısı Yatay portal kızağı şaftsız alma, bükümlü yay çift adımlı çift büküm.
Genel makine yapısı Arka büküm geri alma ve büküm alma, entegre bir yapı ile arka arkaya düzenlenmiştir. Hem ödeme hem de alma tarafları, makara ödeme ve alma işlemleri için kapılarla donatılmıştır.
Uygun tel tipi Esas olarak LAN KABLOSU CAT5, CAT5E, CAT6A, CAT7, CAT8 ve diğer kablolar için kullanılır, aynı zamanda elektrik testi gerektiren diğer sinyal iletim kabloları için de kullanılır.
Çekirdek tel özellikleri Aralık:Ø0.6-2.0mm, bu aralığın ötesinde özelleştirilebilir
Çok telli telin dış çapı aralık:Ø1,2-4,0mm, bu aralığın ötesinde özelleştirilebilir.
Bükümlü kalıp Standart kalıp OD boyutu 25'tir
Geri büküm yöntemi Büküm veya ön bükümün elde edilmesi, büküm, kazanç makinesinin yaylarının ve büküm çiftinin zıt yönlerde dönmesi anlamına gelir; Ön büküm, ödeme makinesinin ve çift bükümün aynı dönüş yönünü ifade eder ve dokunmatik ekrandan seçilebilir.
Büküm/ön büküm oranı %0-120, sürekli ve kademesiz olarak ayarlanabilir, dokunmatik ekran üzerinden ayarlanabilir, PLC otomatik kontrol, büküm/geri büküm hızının otomatik takibi.
büküm yönü S/Z
Ödeme dönüş hızı Gerçek başlatma hızı, farklı kablo kalitelerinin gereksinimlerine göre maksimum 2000 RPM/4000 TPM (yüksüz) ile ayarlanır.
Alma dönüş hızı Gerçek başlatma hızı, farklı kablo kalitelerinin gereksinimlerine göre maksimum 2000 RPM/4000 TPM (yüksüz) ile ayarlanır.
Tel hızı aralığı Hat hızını hesaplama formülü: Yay-bükme hızı x 2 x adım / 1000 = m/dak. Maksimum hız limiti 100 m/dakikadır.
Tel bükülmüş adım Optimum aralık: 5,0-50,0 mm, bir ondalık basamağa kadar doğru, sürekli olarak ayarlanabilen seviye, dokunmatik ekranda seçilebilir.
Adım doğruluğu Hatve doğruluğu Sabit hızlı üretim sırasında ±0,3 mm, başlatma/kapatma sırasında ±0,5 mm.
Bükümlü yay malzemesi Kullanılan standart malzeme, karbon fiber hafif bir yay olarak özelleştirilebilen, seramik delikli 65Mn çelik şerittir.
Ödemeli yay gücü Standart konfigürasyon 2-5,5KW'tır Servo motorlar için de özelleştirilebilen invertör motoru.
Germe yayı gücü Standart konfigürasyon, aynı zamanda bir servo motor için de özelleştirilebilen 3,7KW'lık bir invertör motordur.
Bükülmüş yay frenlemesi Elektromanyetik frenler
Kaptan türü Portal beşiği tutucusuna çift tekerlek ırgatı yerleştirilmiştir
Kaptan tekerlek çapı Ø185, 5 kanallı kauçuk kaplı alüminyum ırgat silindiri 5 kanallı bölünmüş alüminyum tahrikli silindir.
Kaptan gücü Standart konfigürasyon, aynı zamanda bir servo motor için de özelleştirilebilen 1,5KW'lık bir invertör motordur.
Ödeme spesifikasyonu Model Ø500, Ø400 ile uyumlu, ABS alet tekerlekleri.
Alma spesifikasyonu Ø500 modeli Ø400 ile uyumludur. ABS alet tekerlekleri
Makaranın iç deliği Standart Ø56mm'dir, diğer boyutlar özelleştirilebilir.
Makara Mili kaldırma Elektrikli kaldırma, kaykay yükleme ve boşaltma makarası.
Makara sıkma yöntemi Güçlü elastik silindir tertibatı sıkma makarası, sıkma kuvveti>200KG, kendinden kilitleme korumalı, pnömatik serbest bırakma makarası
Makara Yükleme ağırlığı MAX300KG
Ödeme makarası gücü Standart konfigürasyon, aynı zamanda bir servo motor için de özelleştirilebilen 2-0,75KW dişli redüktörlü motordur.
Sarma makarası gücü Standart konfigürasyon, aynı zamanda bir servo motor için de özelleştirilebilen 0,75KW dişli redüktörlü motordur.
Germe teli konum düzenlemesi Standart, servo hareket kontrol cihazı sıraları için özelleştirilebilen 30 cilalı çubuk travers mili ünitesidir.
Tel konumu düzenleme gücü 0.2KW servo hareket kontrolörü özelleştirilebilir.
Ödenen malzeme tükendi tespiti Çekirdek telleri bitmek üzereyken alarm ve otomatik durma/alarm ve tel koptuğunda otomatik durma.

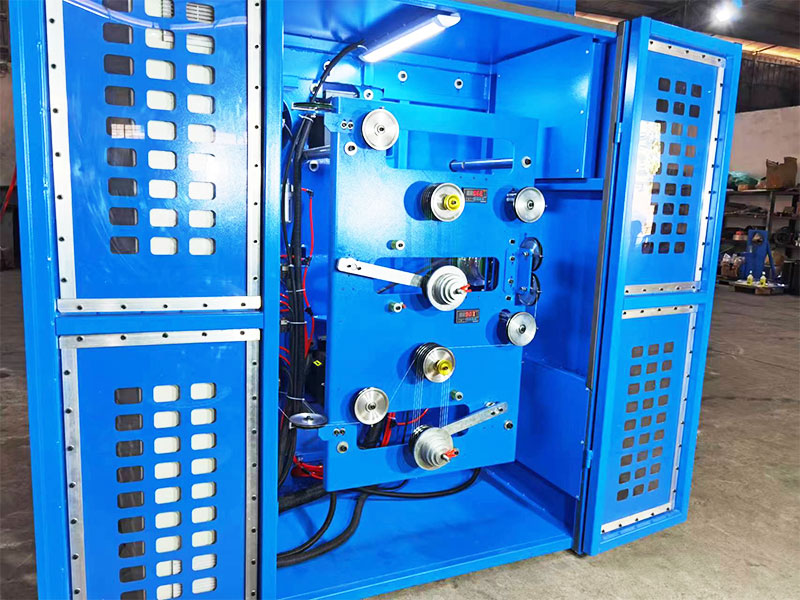

Gerilim tipi Standart, dengeleme ağırlıklarını hareket ettirerek veya ekleyerek gerilimi ayarlamaktır; PID, ödeme veya alma hızını kontrol eder veya gerilimi bir servo motorla ayarlayacak şekilde özelleştirir.
Ödeme gerilimi aralığı 3N-30N/0.3kg-3kg/300g-3000g
Sarma gerginlik aralığı 5N-50N/0.5kg-5kg/500g-5000g
Gerginlik doğruluğu ±25g
Gerginlik ekranı İletişim tipi dijital ekranlı basınç sensörü, aşırı gerilim alarmı ve otomatik kapanma.
Formül yönetimi Özel bir formülasyon yönetim sistemi, gerilim, sıcaklık, dış çap, adım, S/Z, tel sarma mesafesi ve barometrik basınç gibi verilerin PLC'ye beslenmesini sağlayarak dijital üretim için veri toplama ve içe aktarmayı destekler.
Güvenlik koruması Sıcaklık/titreşim/gürültü/basıncın otomatik tespiti ve tahmini, CE/CSA/UL standart tasarımına göre özelleştirilebilir.
Kıvılcım tespiti Kıvılcım test cihazı eklenecek şekilde özelleştirilebilir
Güç Standartları Standart 3 fazlı 380V/50Hz'dir ve güç kaynağı farklı ülke ve bölgelere göre özelleştirilebilir.
Akıllı Yazılım Üretim verimliliğini ve ürün kalitesini aynı anda elde etmek için "en iyi üretim hızı otomatik eşleştirme fonksiyonu" yazılımını eklemek üzere özelleştirilebilir.
Çekirdek tel aşırı yağ cihazı Bir maça teli yağlama cihazı özelleştirilebilir ve eklenebilir. Yalıtımlı çekirdek tel, tel çiftinin bükülmesi sırasında sürtünmeyi azaltmak için uçucu bir yağlama yağıyla kaplanmıştır.




ÜRÜN ÖZELLİKLERİ

● Hızlı hız: Mil kutusu gerilimi giderilmiş ve tavlanmıştır, dayanıklıdır ve deforme olmaz. Dönen büküm açısı yayı, test ve düzeltme için statik olarak dengelenmiş ve dinamik olarak dengelenmiştir. Küçük bir titreşime ve düşük gürültüye sahiptir. Mil, uzun süreli sürekli yüksek hızlı işlemler sırasında ısı üretmez ve iş mili dönüş hızı hızlıdır.

● Daha az yer kaplıyor: Geleneksel bölünmüş tip arka büküm çifti büküm makinesiyle karşılaştırıldığında %50'den fazla iş tasarrufu sağlayan entegre bir yapıyı benimser.

● Kararlı gerginlik: Servo motor, gerdirme elemanı olarak özelleştirilebilir. Toplam alma gerginliğini ayarladıktan sonra, iki damar telinin ödeme gerilimi akıllıca hesaplanır ve ödeme ve alma hızı servo hareket kontrolörü tarafından hassas bir şekilde kontrol edilir, böylece sabit bir gerilim elde edilir.

● Doğru adım: Dünya çapında özel olarak "harici güç ve dahili ırgat hassas aktarım mekanizması", açılı yayın dışındaki motor gücünü karmaşık bir mekanik aktarım mekanizması yoluyla açılı yayın içindeki ırgat çarkına iletir. Ana ırgatı hareket ölçütü olarak kullanarak, hassas zincir hareketi kontrolü sağlamak ve her hızda hassas eğim elde etmek için hem büküm açısı pruvası hem de ana ırgat için servo hareket kontrolörlerini kullanın.

● Emek tasarrufu: Esnek bir diş açıcı ile donatılmış olup, açılı yayın dönüş düğümünden sorunsuz bir şekilde geçebilir ve diş açma işlemi 1 dakika içinde tamamlanabilir. Kontrol paneli kullanılarak tel ters yönde çekilerek işçilikten tasarruf sağlanır.

● Zeki: Dağıtım modu yönetimi, tek tıkla SOP tarifi alma, tek tıkla başlatma hazırlığı, tek tıkla başlatma; Büküm adımının dinamik geri bildirimi, geri büküm oranı, arıza tespiti/bağlantı kopukluğu tespiti/sayaç ulaştığında durma, akıllı kontrol paneli

● Düşük arıza oranı: Telli açılı yaydaki elektrik kontrol bileşenlerinin tümü kızak üzerine monte edilmiştir ve tüm sinyaller, telli yayın içinde kapalı çevrimli elektrikle kontrol edilir. Karbon fırça toplayıcı halkası, zayıf teması, paraziti ve düşük arıza oranını önlemek için sinyal göndermeden sadece büküm açısı yayının iç kısmına üç fazlı güç sağlar.

● Kolay bakım: Çin dışındaki müşteriler, hızlı sinyal iletimi ve düşük parazit sağlayan Profinet veri yolu kontrolünü elde etmek için özelleştirme yapabilirler.

Sorun giderme ve bakım, makinenin konumu ne olursa olsun, dünya çapında herhangi bir ülke veya bölgede mevcuttur, iletişim ağı olduğu sürece, uzaktan arıza tespiti, sorun giderme ve bakım hizmetleri hızlı bir şekilde sağlanabilmektedir.
