Dört Çekirdekli Dönen Tek Adımlı Otomotiv Veri Kablosu için Arka Büküm Çifti Büküm Makinesi Manufacturers

Listeyi geri al
Otomotiv Veri Kablosu için Arka Büküm Çifti Büküm Makinesi

Dört Çekirdekli Dönen Tek Adımlı Otomotiv Veri Kablosu için Arka Büküm Çifti Büküm Makinesi

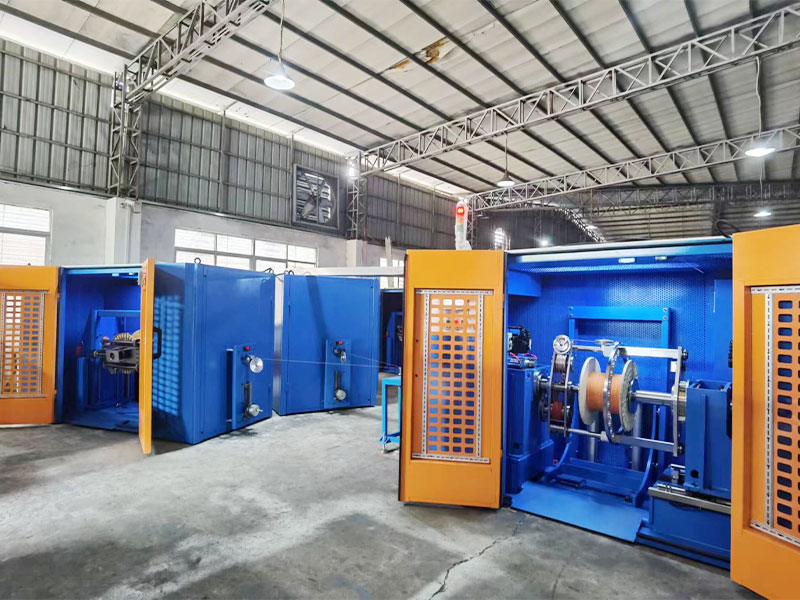

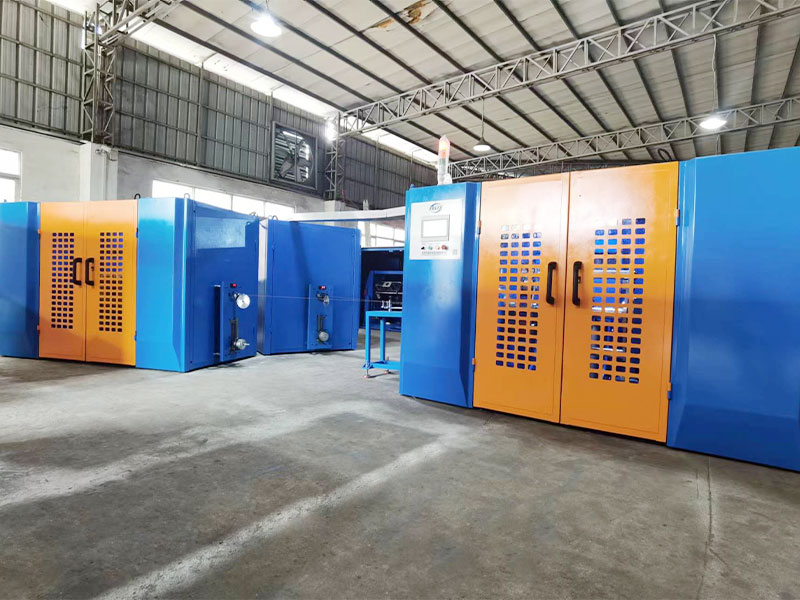

Topraklama kabloları iki veya daha fazla sinyal teli çekirdeğine serbest iç gerilimli geri bükümle büküm için eklendiğinde ve merkezden dönen sarma veya uzunlamasına sarma için metal veya metalik olmayan bant malzemeleri eklendiğinde genellikle tek bir bükme yönteminin kullanılması önerilir. Çift büküm yöntemiyle karşılaştırıldığında, tek büküm yöntemi daha düşük üretim verimliliğine sahiptir, ancak bant sarma kalitesinde daha iyi fiziksel görünüm ve elektriksel performans elde edebilir. Bu makine, koruyucu çift bükümünü saran serbest iç gerilim geri büküm kazanımı topraklama kablosu dolum bandı üretim hattı için özel olarak tasarlanmıştır. Hattın tamamı, arka büküm kazanım kısmını, merkezi döner sarma veya uzunlamasına sarma parçalarını ve tek büküm parçasını içerir. Her parça, mekanik ve elektriksel kilitleme kontrolü aracılığıyla eşzamanlı olarak çalışır, böylece kademesiz, yüksek hassasiyetli elektronik eğim kontrolü elde edilir. Perde doğruluğu ilk ondalık basamağa yakındır, istikrarlı ve doğru korunurken dijital olarak ayarlanabilir. Arka büküm ödeme kısmı yatay çerçeve dönen bir yapıya sahiptir. Çerçeve gövdesinin dönüşü, çerçevenin dönmesini ve tek adımlı bir geriye bükülme oluşturmasını sağlar. Geri büküm oranı %0 ila %100 arasında isteğe göre ayarlanabilir. Tek bükümlü alma parçası bir döner halka yapısına sahiptir ve motor, telin dönmesini ve tek bir büküm oluşturmak üzere tel toplama plakasında bükülmesini sağlamak için döner halkayı döndürmek üzere tahrik eder. Bükülmüş teller, tellerin dış korumasını sağlamak için aynı anda merkezden dönerek sarılabilir veya uzunlamasına sarılabilir. Geri büküm yöntemini kullanarak, geleneksel pasif dönme ve dış bükme kuvveti, arka bükme ve bükme kuvvetinin birleşik etkisi altında iki veya daha fazla damarlı telin aktif dönme bükümüne dönüştürülür. Burulmanın iç gerilimi ve bükülmenin dış gerilimi birbirini iptal eder, böylece bükülmüş ürünün içeriden dışarıya doğru dönme gerilimi birbirini sıfıra kadar veya sıfıra yakın bir şekilde iptal eder (arka büküm hızına bağlı olarak). Bükülmeden sonra iki damarlı tel, boşluk olmadan yakın temas halindedir ve geri tepme kuvveti olmadan doğal olarak düzdür. Kararlı bir fiziksel yapının sürdürülmesi, istikrarlı bir elektrik performansına yol açabilir. Sarma makarası, kabloya zarar vermeyen ve düzenlemeyi hassas ve güzel hale getiren şaft düzenleme yapısında bir servo hareket kontrol cihazını benimser.

Sorgu +
ÖNV：Önceki ürün yok
SONRAKİ：Dört Çekirdekli Endüstriyel Ethernet Veri Kablosu için Arka Büküm Çifti Büküm Makinesi
Product Details

BİLEŞENLER

● Ø500 döner halka tipi, tek adımlı arka büküm akıtmalı. 4 ünite
● Tel yoğunlaştırıcı 1 adet
● Ø630 döner halkalı tek bükümlü 1 adet
● Kontrol sistemi 1 adet
● Çevresel yardımcı ekipmanlar özelleştirilebilir.


TEKNİK ÖZELLİKLER

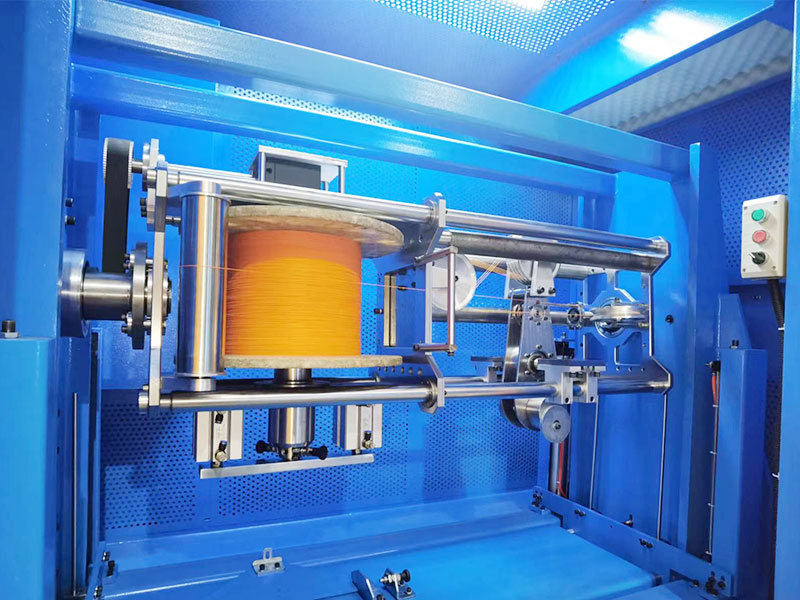

Ödeme yapısı Yatay dönen halka tipi tek adımlı geri büküm ödemesi. Çerçeve döner gövdeli tahrik makarası arka büküm oluşturmak için, makaranın ekseni ve çerçevenin ekseni kesişime 90 ° diktir. Harici ödeme motoru, aktif ödeme elde etmek için mekanik aktarım mekanizması boyunca dönmek üzere çerçevedeki ödeme makarasını çalıştırır, standart ödeme konfigürasyonu 4 kafadır, diğer miktarlar da özelleştirilebilir.

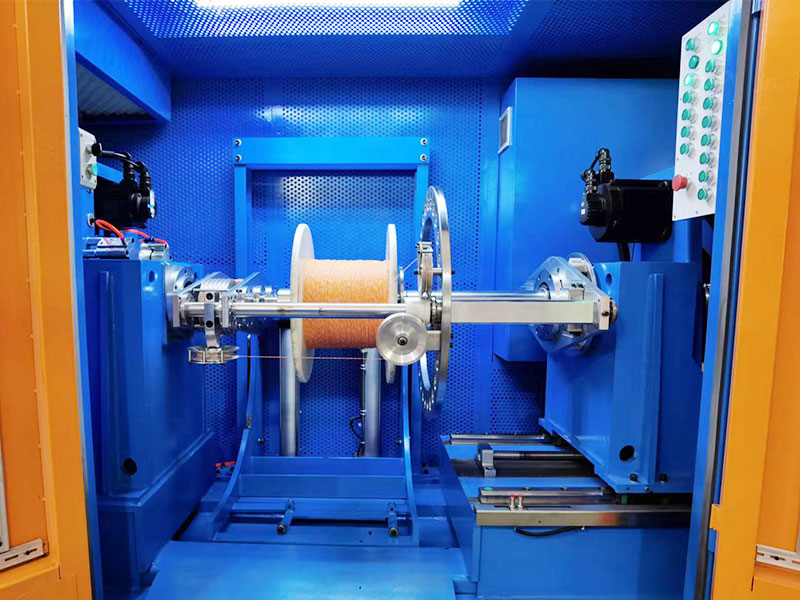

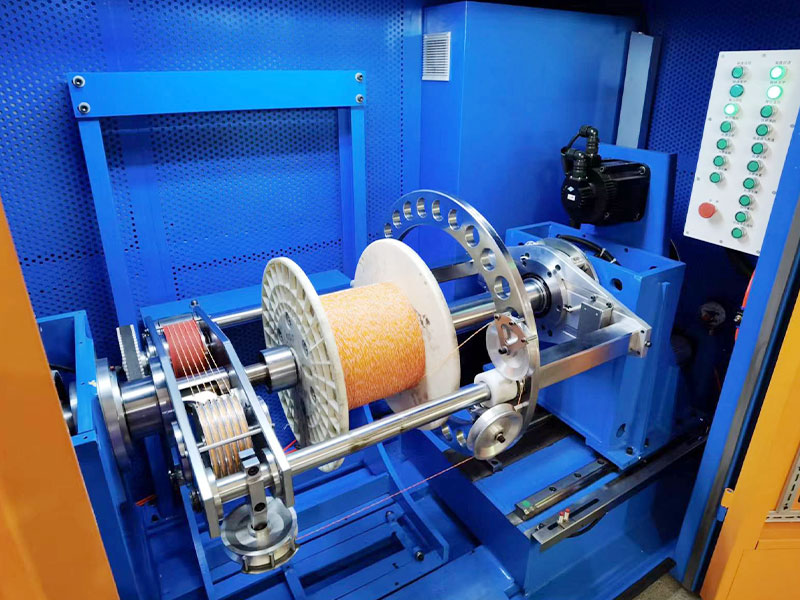

Alma yapısı Yatay döner halka tipi gövde, şaftsız pnömatik sıkma gergisi, zeminde hareket edebilen çapraz mil tel düzeni, tork alımı, tek adımlı çift büküm
Genel makine yapısı Ödeme ve bağlama, bölünmüş bir yapıya sahip tek halatlı ana çerçevenin merkez hattı boyunca düzenlenir ve çeşitli kombinasyonlar için çevresel yardımcı ekipmanı artırmak üzere özelleştirilebilir.
Uygun tel tipi Yüksek frekanslı otomotiv veri kablosu 7.5G, 10G, 20G HSD ve diğer tel bükümler için uygundur; ayrıca Cat7, Cat8, HDMI, USB3.1, USB 4.0 ve diğer tel bükümler için de uygundur.
Çekirdek tel özellikleri Aralık:Ø0,6-1,8mm, bu aralığın ötesinde özelleştirilebilir
Çok telli telin dış çapı aralık:Ø1,2-4,0mm, bu aralığın ötesinde özelleştirilebilir.
Bükümlü kalıp Standart kalıp OD boyutu 25'tir
Geri büküm yöntemi Büküm veya ön bükümün elde edilmesi, büküm, kazanç makinesinin yaylarının ve büküm çiftinin zıt yönlerde dönmesi anlamına gelir; Ön büküm, ödeme makinesinin ve çift bükümün aynı dönme yönünü ifade eder ve dokunmatik ekrandan seçilebilir.
Büküm/ön büküm oranı %0-120, sürekli ve kademesiz olarak ayarlanabilir, dokunmatik ekran üzerinden ayarlanabilir, PLC otomatik kontrol, büküm/geri büküm hızının otomatik takibi. Yüzde 33'lük bir büküm oranında, ödemede tek adım, kalkışta ise iki adım oluşuyor. Bu nedenle toplam perde sayısı üçtür.
büküm yönü S/Z
Ödeme dönüş hızı MAX560 RPM (yüksüz).
Gerçek başlatma hızı, farklı tel kalitelerinin gereksinimlerine göre ayarlanır.
Alma dönüş hızı MAX560 RPM (yüksüz).
Gerçek başlatma hızı, farklı tel kalitelerinin gereksinimlerine göre ayarlanır.
Tel hızı aralığı Hat hızını hesaplama formülü: Sarma hızı x 3 x hatve / 1000 = m/dak. Maksimum hız limiti 30 m/dak'dır.
Tel bükülmüş adım Optimum aralık: 10,0-60,0 mm, bir ondalık basamağa kadar doğru, sürekli olarak ayarlanabilen seviye, dokunmatik ekranda seçilebilir.
Adım doğruluğu Hatve doğruluğu Sabit hızlı üretim sırasında ±0,3 mm, başlatma/kapatma sırasında ±0,5 mm.
Ödemeli eğirme çerçevesi malzemesi Hafif titanyum alaşımlı alüminyum çerçeve
Kazançlı eğirme makinesi gücü Standart konfigürasyon 5,5KW'tır Servo motorlar için de özelleştirilebilen invertör motoru.
Sarma döner halka gücü Standart konfigürasyon, servo motorlar için de özelleştirilebilen 11KW'lık bir invertör motordur.
Frenleme Pnenmatik disk frenleme
Kaptan türü Dönen halka standına çift tekerlekli ırgat yerleştirilmiştir
Kaptan tekerlek çapı Ø185, 5 kanallı kauçuk kaplı alüminyum ırgat silindiri 5 kanallı bölünmüş alüminyum tahrikli silindir.
Kaptan gücü 3KW servo motor
Ödeme spesifikasyonu Ø500 ABS alet tekerlekleri
Alma spesifikasyonu Ø630 ABS alet tekerlekleri, Ø500 ile uyumlu
Makaranın iç deliği Standart Ø56mm'dir, diğer boyutlar özelleştirilebilir.
Makara Mili kaldırma Elektrikli kaldırma, kaykay yükleme ve boşaltma makarası.
Makara sıkma yöntemi Güçlü elastik silindir tertibatı sıkma makarası, sıkma kuvveti>300KG, kendinden kilitleme korumalı, pnömatik serbest bırakma makarası
Makara Yükleme ağırlığı MAX300KG
Ödeme makarası gücü Standart konfigürasyon 1,5KW'lık bir invertör motordur, ayrıca servo motorlar için de özelleştirilebilir.
Sarma makarası gücü Standart konfigürasyon 3,7KW'lık bir invertör motordur, ayrıca servo motorlar için de özelleştirilebilir.
Germe teli konum düzenlemesi Zemin Sıra Tipi
Tel konumu düzenleme gücü 0.75KW Servo Hareket Kontrol Cihazı Sıraları
Ödenen malzeme tükendi tespiti Çekirdek telleri bitmek üzereyken alarm ve otomatik durma/alarm ve tel koptuğunda otomatik durma.
Gerilim tipi Ödeme, servomotorla ayarlanan çözme gerilimidir, alma ise tork gerilim modudur.
Ödeme gerilimi aralığı 3N-30N/0.3kg-5kg/300g-3000g
Sarma gerginlik aralığı 7N-70N/7kg-7kg/700g-7000g
Gerginlik doğruluğu Geri ödeme gerilimi dalgalanması ±10g
Germe gerilimi dalgalanması ±50g
Gerginlik ekranı İletişim tipi dijital ekranlı basınç sensörü, aşırı gerilim alarmı ve otomatik kapanma.
Formül yönetimi Özel bir formülasyon yönetim sistemi, gerilim, sıcaklık, dış çap, adım, S/Z, tel sarma mesafesi, barometrik basınç gibi verilerin PLC'ye beslenmesini sağlayarak dijital üretim için veri toplama ve içe aktarmayı destekler.
Güvenlik koruması Sıcaklık/titreşim/gürültü/basıncın otomatik tespiti ve tahmini, CE/CSA/UL standart tasarımına göre özelleştirilebilir.
Kıvılcım tespiti Kıvılcım test cihazı eklenecek şekilde özelleştirilebilir
Çekme koruması Ödeme ve alma arasına aktif uzunlamasına bantlama eklenebilir.
Sarılmış ekran Ödeme ve alma arasına merkezi döner bantlama makinesi eklenebilir
Ön Büküm şekillendirme Yüksek hızlı ön büküm makineleri, ödeme ve alım arasında özelleştirilebilir.
Zemin dolgusu Doldurucu gücü getirileri, getiri ve alım arasında özelleştirilebilir.
Güç Standartları Standart 3 fazlı 380V/50Hz'dir ve güç kaynağı farklı ülke ve bölgelere göre özelleştirilebilir.




ÜRÜN ÖZELLİKLERİ

● Hızlı hız: Mil kutusu gerilimi giderilmiş ve tavlanmıştır, dayanıklıdır ve deforme olmaz. Dönen büküm açısı yayı, test ve düzeltme için statik olarak dengelenmiş ve dinamik olarak dengelenmiştir. Küçük titreşim ve düşük gürültüye sahiptir. Mil, uzun süreli sürekli yüksek hızda çalışma sırasında ısı üretmez ve iş mili dönüş hızı hızlıdır.

● Kararlı gerginlik: Servo motor, gerdirme elemanı olarak özelleştirilebilir. Toplam çekme gerilimi ayarlandıktan sonra iki damar telinin gerilim değeri akıllıca hesaplanır. Aynı zamanda servo hareket kontrol cihazı ile ödeme ve alım hızının hassas şekilde kontrol edilmesini sağlar, böylece stabil bir gerilim elde edilir.

● Doğru adım: Dünya çapında özel olarak "harici güç ve dahili ırgattan oluşan hassas aktarım mekanizması", motor gücünü bükülmüş yayın dışındaki iç ırgat çarkına iletmek için karmaşık mekanik aktarım kullanır. Ana ırgatı hareket ölçütü olarak ayarlayarak, hassas zincir hareketi kontrolü gerçekleştirmek ve her hızda hassas eğim elde etmek için hem büküm pruvası hem de ana ırgat için servo hareket kontrolörlerini kullanın.

● Zeki: Reçete yönetimi, tek tıkla SOP tarifi alma, tek tıkla başlatma hazırlığı, tek tıkla başlatma; Büküm adımının dinamik geri bildirimi, geri büküm oranı, arıza tespiti/bağlantı kopukluğu tespiti/sayaç ulaştığında durma, akıllı kontrol paneli

● Düşük arıza oranı: Telli açılı yaydaki elektrik kontrol bileşenlerinin tümü kızak üzerine monte edilmiştir ve tüm sinyaller, telli yayın içinde kapalı çevrimli elektrikle kontrol edilir. Karbon fırça toplayıcı halkası, zayıf teması, paraziti ve düşük arıza oranını önlemek için sinyal iletmeden büküm açısı yayının içine yalnızca üç fazlı güç sağlar.

● Kolay bakım: Çin dışındaki müşteriler, hızlı sinyal iletimi ve düşük parazit sağlayan Profinet veri yolu kontrolünü elde etmek için özelleştirme yapabilirler. Sorun giderme ve bakım, makinenin konumu ne olursa olsun, dünya çapında herhangi bir ülke veya bölgede mevcuttur, iletişim ağı olduğu sürece, uzaktan arıza tespiti, sorun giderme ve bakım hizmetleri hızlı bir şekilde sağlanabilmektedir.
