Ev / Ürün / Tel Yalıtım Ekstrüzyon Makinesi / Köpüklü Tel Yalıtım Ekstrüzyon Hattı / KÖPÜK PE/PP/PU Kimyasal Köpük Çekirdek Tel Yalıtım Ekstrüzyon Hattı

KÖPÜK PE/PP/PU Kimyasal Köpük Çekirdek Tel Yalıtım Ekstrüzyon Hattı Manufacturers

Listeyi geri al
Köpüklü Tel Yalıtım Ekstrüzyon Hattı

KÖPÜK PE/PP/PU Kimyasal Köpük Çekirdek Tel Yalıtım Ekstrüzyon Hattı

KÖPÜK PE / PP / PU Kimyasal Köpük Çekirdek Tel Yalıtım Ekstrüzyon Hattı, kişiselleştirmeye sahip standart olmayan bir ekipmandır. Ana makine modeli genellikle 35-60 mm'dir. Sinyal kablosu için kimyasal köpük malzemelerinin çekirdek tel izolasyon ekstrüzyonu için uygundur. Köpük ekstrüzyon, yalıtım katmanının dielektrik sabitini azaltabilir, elektron iletiminin cilt etkisini büyütebilir, sinyal zayıflamasını azaltabilir ve sinyal iletim mesafesini artırabilir. Köpük ekstrüzyon işlemi sırasında, ekstrüder tamburunun her bir bölgesindeki basınç ve sıcaklık, malzemenin bitmiş köpüklenme yoğunluğunu belirler. Sıcaklık ve basınç birbiriyle orantılıdır ve ekstrüzyon basıncı ve sıcaklığının kontrol edilmesi önemlidir. Malzemenin aktığı parçalar için basınç tutarlı kalır ve sabit basıncı ve malzemenin köpüklenme derecesini korumak için sıcaklık ±1°C dahilinde kontrol edilir. Köpüklü yalıtım tabakasının zayıf mukavemeti nedeniyle, çekirdek telin mukavemetini arttırmak için köpüklü tabakanın dış tabakası üzerine katı bir deri kaplanır, dolayısıyla kimyasal köpük ekstrüzyonu çoğunlukla çift katmanlı ekstrüzyondur. Mükemmel bir kimyasal köpük maça teli yalıtım ekstrüderi aşağıdaki özelliklere sahiptir: pürüzsüz vida namlusu ve malzemelere yapışmaz, malzemeler iyi karışır ve vidayla eşit şekilde köpüklenir, doğru sıcaklık kontrolü, makine kafası kanalını engellemeden iyi akışkanlık, makine kafasının yüksek eşmerkezliliği, sabit tel çapı, küçük tolerans, sabit kapasitans, sabit ödeme ve alma gerilimi vb. Şirketimiz kullanıcı ihtiyaçlarına göre kişiselleştirilmiş özelleştirmeyi destekleyebilir. Donanım açısından kullanıcıların seçebileceği çeşitli modeller ve temel aksesuar markaları sunabiliyoruz. Elektriksel kontrol yazılımı açısından ekonomik ve pratik ya da en gelişmiş elektriksel kontrol yöntemlerini de sağlayabilmekteyiz. Farklı genel konfigürasyonlar nedeniyle bu makinenin fiyatı da büyük ölçüde farklılık gösterir. Dolayısıyla bu makinenin fiyatını belirleyen ana faktör kullanıcının ürün konfigürasyon düzeyindeki konumlandırmasıdır. Ayrıca bu ürün, yalnızca küçük parti üretimine sahip standartlaştırılmamış, özelleştirilmiş bir ekipman olduğundan, tasarım, imalat, kurulum ve hata ayıklama döngüsü daha uzun sürer. Kullanıcıların mükemmel ürün teslimatına ulaşmak için yeterli satın alma döngüsü ayırması gerekir.

Sorgu +
ÖNV：Önceki ürün yok
SONRAKİ：Sonraki ürün yok
Product Details

BİLEŞENLER

● Ödeme standı
● Doğrultma standı
● Ön ısıtıcı
● Ana ekstruder
● Enjeksiyon makinesi
● Ekstruder kafası
● BY-PASS malzeme boşaltma vanası
● Besleme hunisi kurutucusu
● Sabit sıcaklıkta hareketli kanal
● Soğutma suyu deposu
● Su elektrostatik kapasitörler
● Hava üfleme nozulu
● Kaptan
● Tel biriktirme standı
● Metre sayacı
● Lazer çap ölçer
● Yüksek frekanslı kıvılcım test cihazı
● Yapmaya başlamak
● Elektrik Kontrol Kutusu
● Aşağıdakiler özel seçeneklerdir
● Yazıcı
● Vakum cihazı
● Fön makinesi
● Topak dedektörü
● Eksantriklik göstergesi
● Elektronik reklam panosu
● Diğer çevresel yardımcı ekipmanlar özelleştirilebilir ve eklenebilir.

TEKNİK ÖZELLİKLER

Ana Teknik Parametreler 35 25tip 40 30tip 45 35tip 50 35tip 60 40 tipi
Uygun tel tipi Yüksek frekanslı kablo, veri kablosu, sinyal kablosu, elektronik kablo ve bakır tel iletken kimyasal köpük yalıtım ekstrüzyonunun diğer telleri için uygundur.
ABD standartlarına uygun iletken aralığı AWG36-30 AWG34-28 AWG32-26 AWG30-22 AWG28-18
İletken çapı aralığı Ø0.13-0.25mm Ø0.16-0.32 Ø0.20-0.40mm Ø0.25-0.65mm Ø0.32-1.02mm
İletken alan aralığı 0,01-0,05m㎡ 0,02-0,08m㎡ 0,03-0,13m㎡ 0,05-0,32m㎡ 0,08-0,81m㎡
Ekstrüzyon dış çapı Ø0.5-0.8mm Ø0.6-1.0mm Ø0.8-1.2mm Ø1.0-1.6mm Ø1.3-2.5mm
Tel hızı aralığı 20-200m/dak 30-300m/dak 40-400m/dak 50-500m/dak 60-600m/dak
Makine yapısı Ekstruder kafasını merkezi eksen olarak alın; ödemeden alıma kadar tüm parçalar doğrusal olarak dağıtılır. Standart ekstrüzyon hattının merkez yüksekliği 1 metre olup toplam uzunluğu 24-28 metredir.
Ödeme türü Standart şaftsız aktif ödeme standı, elektrikli kaldırma, pnömatik sıkma, kelebek ödeme, şaft tipi ve diğer elektrikli ödeme standı gibi diğer tipler de özelleştirilebilir.
Ödeme özellikleri Ø200/300 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Ödeme gücü 3.7KW 5.5KW 7.5KW
Ödeme gerilimi tipi Gerginliği ayarlamak için karşı ağırlık bloklarını hareket ettirin veya ekleyin/çıkarın; ayrıca gerilimi bir servo motorla ayarlamak için de özelleştirilebilir.
Doğrultma rafı 5 tekerlekli iletken doğrultma çerçevesi, iletken doğrultma çarkı OD Ø60, tek oluklu, alet kutusuyla birlikte.
Ön ısıtıcı tipi Sıcak hava sirkülasyonlu kapalı fırın ön ısıtıcısı, iletken tip bakır telli ön ısıtıcı veya düz ön ısıtıcı özelleştirilebilir.
Ön ısıtıcının gücü 8KVA
Ekstruder hızı MAX90RPM
Ekstruder çıkışı 30kg/saat 40kg/saat 50kg/saat 60kg/saat 90kg/saat
Ekstruder Gücü 7.5KW 11KW 15KW 22KW
Vida parametreleri L/D oranı 28:1, sıkıştırma oranı 3,0'dır. 38CrMoAlA vida malzemesinden oluşur ve isteğe göre özelleştirilebilir.
Isıtma tipi Gövde için dökme alüminyum ısıtma halkaları, boyun için bakır ısıtma halkaları, ekstruder kafası kelepçeleri/kafaları/kalıp için kuvars ısıtma boruları.
Sıcaklık kontrol sayısı Gövde 4 kelepçe 1 boyun 1 kafa 1 kalıp 1
Makine ısıtma gücü 6KW 8KW 9KW 10KW 14KW
Namlu soğutma 4 bölümlü santrifüj fan
Besleme hunisi kurutucusu 12kg 25kg 50kg
Enjeksiyon makinesi power Gövde için 3 kademeli sıcaklık kontrolü ve boyun için 1 kademeli sıcaklık kontrolüne sahip yatay şerit enjeksiyon makinesi, dikey şerit enjeksiyon makinesi de özelleştirilebilir.
Enjeksiyon makinesi ouput 6 kg/saat 10 kg/saat 15kg/saat 15kg/saat 25kg/saat
Enjeksiyon makinesi power 2.2KW 3.7KW 5.5KW
Petek plakası Makine elektrokaplama olmadan 316 paslanmaz çelikten yapılmıştır. Ölü köşeleri olmayan pahlarla birbirine bağlanan akış deliklerine sahip, içten yönlendirilen bir akış yapısına sahiptir. Petek plaka ve flanş, sızıntıyı önlemek için konik bir sızdırmazlık maddesi ile kapatılmıştır.
Kafa tipi ​U7 tipi otomatik merkezleme kafası, dış kızak tekdüze basınç hareketi, tek katmanlı/çift katmanlı/tek enjeksiyon şeridi/çift enjeksiyon şeritleri vb. gibi farklı yapılarla özelleştirilebilir ve (otomatik merkezleme mikro ayarlanabilir) ekstruder kafası da özelleştirilebilir.
Kafa markası Makine kafası Çin'de üretilmiştir ve EUROTEK, UNITEK, EUROCAB ve MICRODIA gibi diğer markalara göre özelleştirilebilir
Kafa kelepçesi Bir makine kafası kelepçesinin iki yarısı vardır ve iki adet yukarı-aşağı vidalı çubuk kelepçesi seti senkronize olarak bulunur. Tek yönlü bir anahtar eklenebilir ve diğer makine kafası kelepçeleri özelleştirilebilir.
Basınç testi Standart olarak basınç algılama fonksiyonu yoktur, kafa flanşına basınç sensörleri veya patlamaya dayanıklı emniyet valfleri eklenebilir.
BY-PASS malzeme boşaltma vanası BY-PASS Malzeme Tahliye Vanası
Kafa tesviye Kafa flanşı çift yerleştirme pimi yapısını benimseyen kafanın yükseklik seviyesi uzun süre değişmeden kalır.
Hareketli kanal Sabit sıcaklıkta hareketli kanal, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.

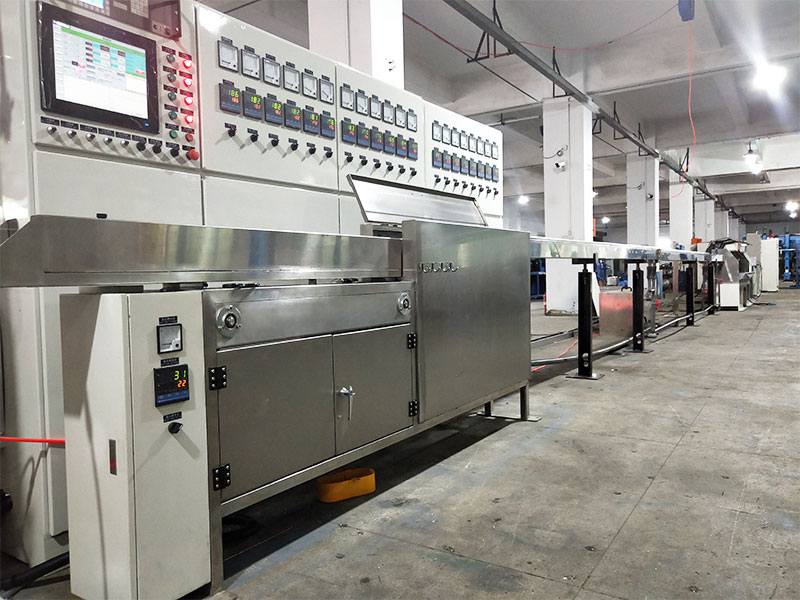

Soğutma tankı 10 metrelik tek katmanlı U şeklinde tank, sirkülasyonlu su soğutma sistemi, su soğutucu yok. Tankın tamamı SUS304 malzemeden yapılmıştır. Özelleştirme için çift katmanlı U şeklinde veya W şeklinde tanklar mevcuttur.
Yüksek basınçlı hava üfleme nozulu Döndürülmüş tip üfleme nozulu, POM malzeme, çift üfleme yapısı, hareketli su deposuna yerleştirilmiş, soğutma suyu deposu, ırgat. Diğer üfleme nozul tipleri özelleştirilebilir.
Kaptan type Hafif titanyum alaşımı ve aşınmaya dayanıklı paslanmaz çelik çift tekerlekli ırgat
Kaptan wheel diameter Ø375 yüksek mukavemetli titanyum alaşımlı çift tekerlek tasarımı.
Kaptan power 3.7KW servo motor.
Tel birikimi gerginlik standı Eğimli tel biriktirme gergi standı, toplam uzunluk 12 metre, çelik levha ray, hafif çalışan araba, 10 oluk + tel biriktirme çarkı için 9 oluk, toplam tel depolama kapasitesi 180 metredir. Servo motor gerilimi, diğer tipleri mevcuttur.
Tel toplama çarkı çapı Ø120, özelleştirilebilir Ø150, özelleştirilebilir Ø180, özelleştirilebilir
Metre sayacı 400 mm'lik tekerlek çevresi ile kılavuz tekerlek tipi sayaç sayacı. Tespit etmek için bir kodlayıcı kullanır ve sayaç düzeltme katsayısının ince ayarına izin verir. Diğer sayaç sayma cihazları türleri de mevcuttur.
Yapmaya başlamak type Çift kafalı şaft tipi sarma, otomatik makara değiştirme tipi veya diğer şaftsız tel çekme makineleri özelleştirilebilir.
Yapmaya başlamak reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630
Yapmaya başlamak power 2.2KW 3.7KW
Yapmaya başlamak wire arrangement Kablo düzenlemesi için 0,4KW servo motor
Su elektrostatik kapasitörler BETA su statik kapasitör, BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA gibi diğer markalar özelleştirilebilir.
Lazer çap ölçer Çin malı tel çapı göstergesi, tek eksenli tip, ölçüm doğruluğu 0,001'dir, SIKORA/ZUMBACH/PROTON/TAKIKAWA vb. gibi diğer markalar özelleştirilebilir.

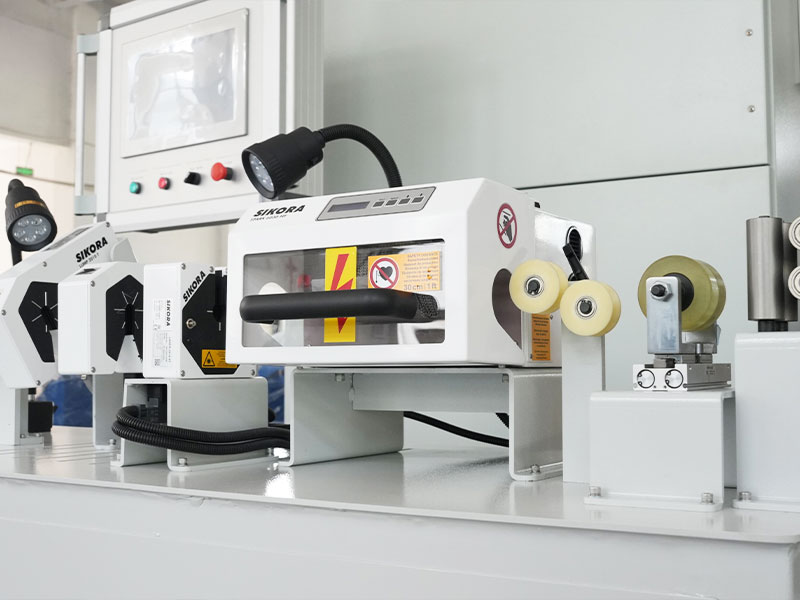

Yüksek frekanslı kıvılcım test cihazı Çin'de üretilen boncuk tipi yüksek frekanslı kıvılcım test cihazı, voltaj 0-15KV'dir, CLINTON/SIKORA/PROTON gibi diğer markalar özelleştirilebilir.
Elektrik kontrol kutusu Çevre dostu alev geciktirici boya kaplı VICTOR elektrik kabini, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER anahtarlar, RKC sıcaklık kontrol cihazı.Motor ve frekans dönüştürücü markaları özelleştirilebilir.
Toplam güç 54KW 65KW 70KW 75KW 90KW


OPSİYONEL ÖZELLEŞTİRME ÖĞELERİ

Kaptan wire drop device Tel bırakma cihazı olmayan maça teli izolasyon ekstrüzyon ırgatı, bir tane eklenecek şekilde özelleştirilebilir.
Yazıcı Mürekkep yazıcısı veya diğer baskı türü özelleştirilebilir.
Vakum çıkarıcı İsteğe göre makinenin başlığına vakum cihazı eklenebilmektedir.
Fön makinesi Makine yüksek hızlı ekstrüzyondayken yüksek verimli fön makinesi özelleştirilebilir.
Topak dedektörü Çin markalarının çap ölçerindeki ölçüm cihazına yumru algılama özellikleri eklemek veya SIKORA/ZUMBACH/PROTON/TAKIKAWA gibi diğer markaları özelleştirmek için özelleştirilebilir seçenek.
Eksantriklik göstergesi Eksantriklik göstergesi, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Soğutucu Yalıtımlı katmana sahip soğutucu veya tank özelleştirilebilir.
Asılı elektronik tahta LED çift taraflı elektronik ekranlar veya diğer tipler desteklenir.
Akıllı formül yönetim sistemi Akıllı formülasyon yönetim sistemleri özelleştirilebilir ve alma gerilimi, depolama hattı gerilimi, ön ısıtma sıcaklığı, ana sıcaklık kontrolü, ekstrüzyon çapı, alma sıra mesafesi, hava basıncı değerleri gibi veriler PLC'ye beslenecektir. Profinet veri yolu iletişim modunu, MES veri toplama ve içe aktarma desteğini, tek tuşla çağrı üretim sürecini, tek tuşla başlatmayı kullanır ve dijital akıllı ürünlere olanak tanır.
Çevresel Yardımcı Ekipmanlar Diğer çevresel aksesuarlar veya makinenin tamamı için özel özelleştirmeler özelleştirilebilir.
Elektrik kabloları 2,5 metrelik havai kablo oluğu standı, hava boruları, sinyal kabloları ve izolasyonlarla düzenlenmiş güç kablosu, elektrik kontrol kutusunun üstünden kablo girişi, özelleştirilebilir alternatif yöntemler.
Güvenlik düzenlemeleri standardı Çin'in CCC güvenlik standartlarına uygun olarak üretilmiştir ve CE/CSA/UL güvenlik standartlarını karşılayacak şekilde özelleştirilebilir.
Güç kaynağı standartları Farklı ülke ve bölgeler için özelleştirilebilir voltaj ve frekansa sahip 3 fazlı 380V/50Hz güç kaynağı.




ÜRÜN ÖZELLİKLERİ

● Yüksek üretim verimi: Vida optimizasyonlu tasarım, aşınmaya dayanıklı, yapışmaz, düşmeden krom, tutkalsız gizleme, hızlı renk değişimi, yüksek hat hızı, yüksek üretim verimi.

● Sızdırmaz tasarım: Benzersiz sızdırmazlık ve konumlandırma yapıları, flanşın malzeme sızıntısı yapmamasını ve ekstrüzyon kafasının yükseklik seviyesinin uzun süreli kullanımda bile sabit kalmasını sağlar.

● Yüksek Kalite: Yalıtımlı kablolarımız %93-%97 eşmerkezliliğe, ±0,005 dış çap değişimine ve ±1pf/m kapasitans değişimine sahiptir.

● Hassas Sıcaklık Kontrolü: ±1°C dahilinde.

● Zeki: Akıllı yönetim sistemimiz özelleştirilebilir; böylece SOP formüllerine kolay erişim, tek tıklamayla başlangıç ​​hazırlıkları ve akıllı operasyon sağlanır.

● Kolay bakım: Çin dışındaki müşteriler, hızlı ve düşük parazitli sinyal iletimi sağlayan Profinet veri yolu kontrol sisteminin kullanımını kişiselleştirebiliyor. Herhangi bir ülke veya bölgede iletişim ağı olduğu sürece uzaktan arıza tespiti, sorun giderme ve bakım hizmetleri hızlı bir şekilde hayata geçirilebilir.
