| Ödeme yapısı | Portal beşiğinin bir başı, karaya oturan pruvanın içinde şaftsız aktif kazanç, karaya çıkan yayın dışında bir şaftsız aktif kazanç |
| Alma yapısı | Yatay portal kızağı şaftsız alma, bükümlü yay çift adımlı çift büküm. |

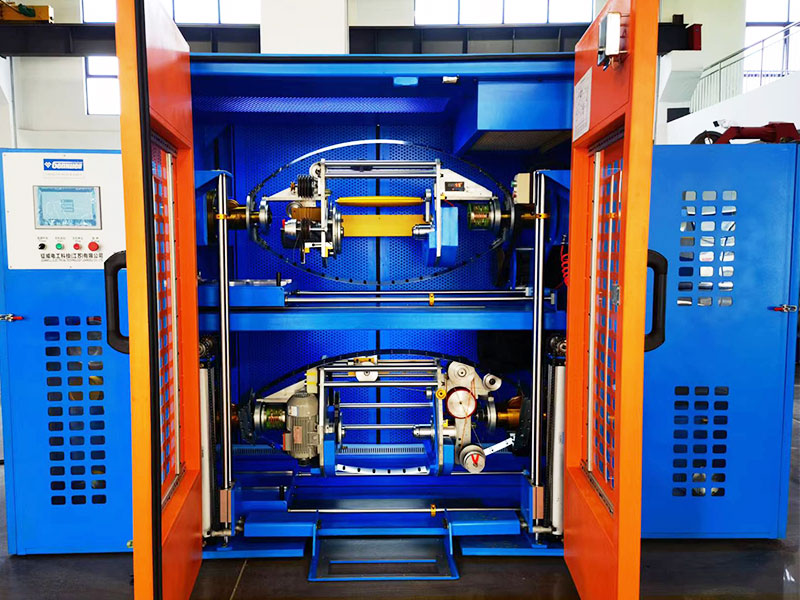

| Genel makine yapısı | Entegre üst ve alt yapı. Portal crable şaftsız aktif ödeme, entegre makinenin üst kısmına yerleştirilmiştir. Şaftsız aktif ödeme sağ tarafa yerleştirilmiştir. Büküm makarası entegre makinenin alt kısmına yerleştirilmiştir. |
| Uygun tel tipi | Esas olarak LAN KABLOSU CAT5, CAT5E, CAT6A vb. için kullanılır. |
| Çekirdek tel özellikleri | Aralık:Ø0,6-1,2mm, bu aralığın ötesinde özelleştirilebilir |
| Çok telli telin dış çapı | aralık:Ø1,2-2,5mm, bu aralığın ötesinde özelleştirilebilir. |
| Bükümlü kalıp | Standart kalıp OD boyutu 25'tir |
| Geri büküm yöntemi | Büküm veya ön bükümün elde edilmesi, büküm, kazanç makinesinin yaylarının ve büküm çiftinin zıt yönlerde dönmesi anlamına gelir; ön büküm, kazanç makinesinin ve çift bükümün aynı dönme yönünü ifade eder ve dokunmatik ekrandan seçilebilir. |
| Büküm/ön büküm oranı | %0-100, sürekli ve kademesiz olarak ayarlanabilir, dokunmatik ekran üzerinden ayarlanabilir, PLC otomatik kontrol, büküm/geri büküm hızının otomatik takibi. Yüzde 33'lük bir bükülme oranında, ödemede tek adım, kalkışta iki adım oluşuyor. Bu nedenle toplam perde sayısı üçtür. |
| büküm yönü | S/Z |
| Ödeme dönüş hızı | MAX1800 RPM (yüksüz).
Gerçek başlatma hızı, farklı tel kalitelerinin gereksinimlerine göre ayarlanır. |
| Alma dönüş hızı | MAX1800RPM/5400TPM (yüksüz).
Gerçek başlatma hızı, farklı tel kalitelerinin gereksinimlerine göre ayarlanır. |
| Tel hızı aralığı | Hat hızını hesaplama formülü: Yay-bükme hızı x 3 x adım / 1000 = m/dak. Maksimum hız limiti 100 m/dakikadır. |
| Tel bükülmüş adım | Optimum aralık: 5,0-30,0 mm, bir ondalık basamağa kadar doğru, sürekli olarak ayarlanabilen seviye, dokunmatik ekranda seçilebilir. |
| Adım doğruluğu | Hatve doğruluğu Sabit hızlı üretim sırasında ±0,3 mm, başlatma/kapatma sırasında ±0,5 mm. |
| Bükümlü yay malzemesi | Kullanılan standart malzeme, karbon fiber hafif bir yay olarak özelleştirilebilen, seramik delikli 65Mn çelik şerittir. |
| Ödemeli yay gücü | Standart konfigürasyon 5,5KW'tır Servo motorlar için de özelleştirilebilen invertör motoru. |
| Germe yayı gücü | Standart konfigürasyon 5,5KW'tır inverter motor, which can also be customized for servo motors. |
| Bükülmüş yay frenlemesi | Elektromanyetik frenler |
| Kaptan türü | Taşımak için portal beşiğine çift tekerlekli bir ırgat yerleştirilmiştir. |
| Kaptan tekerlek çapı | Ø185, 5 kanallı kauçuk kaplı alüminyum ırgat silindiri 5 kanallı bölünmüş alüminyum tahrikli silindir. |
| Kaptan gücü | Standart konfigürasyon, aynı zamanda bir servo motor için de özelleştirilebilen 1,5KW'lık bir invertör motordur. |
| Ödeme spesifikasyonu | Ø500 ABS alet tekerlekleri. |
| Alma spesifikasyonu | Ø500 ABS alet tekerlekleri. 630 take-up wheels can be customized. |
| Makaranın iç deliği | Standart Ø56mm'dir, diğer boyutlar özelleştirilebilir. |
| Makara Mili kaldırma | Elektrikli kaldırma, kaykay yükleme ve boşaltma makarası. |
| Makara sıkma yöntemi | Güçlü elastik silindir tertibatı sıkma makarası, sıkma kuvveti>200KG, kendinden kilitleme korumalı, pnömatik serbest bırakma makarası |
| Makara Yükleme ağırlığı | MAX300KG |
| Ödeme makarası gücü | Standart konfigürasyon, aynı zamanda bir servo motor için de özelleştirilebilen 2-0,75KW dişli redüktörlü motordur. |
| Sarma makarası gücü | Standart konfigürasyon, aynı zamanda bir servo motor için de özelleştirilebilen 0,75KW dişli redüktörlü motordur. |
| Germe teli konum düzenlemesi | Standart, servo hareket kontrol cihazı sıraları için özelleştirilebilen 30 cilalı çubuk travers mili ünitesidir. |
| Ödenen malzeme tükendi tespiti | Çekirdek telleri bitmek üzereyken alarm ve otomatik durma/alarm ve tel koptuğunda otomatik durma. |
| Gerilim tipi | Standart, dengeleme ağırlıklarını hareket ettirerek veya ekleyerek gerilimi ayarlamaktır; PID, ödeme veya alma hızını kontrol eder veya gerilimi bir servo motorla ayarlayacak şekilde özelleştirir. |
| Ödeme gerilimi aralığı | 3N-30N/0.3kg-3kg/300g-3000g |
| Sarma gerginlik aralığı | 5N-50N/0.5kg-5kg/500g-5000g |
| Gerginlik doğruluğu | ±25g |
| Gerginlik ekranı | İletişim tipi dijital ekranlı basınç sensörü, aşırı gerilim alarmı ve otomatik kapanma. |
| Formül yönetimi | Özel bir formülasyon yönetim sistemi, gerilim, sıcaklık, dış çap, adım, S/Z, tel sarma mesafesi ve barometrik basınç gibi verilerin PLC'ye beslenmesini sağlayarak dijital üretim için veri toplama ve içe aktarmayı destekler. |
| Güvenlik koruması | Sıcaklık/titreşim/gürültü/basıncın otomatik tespiti ve tahmini, CE/CSA/UL standart tasarımına göre özelleştirilebilir. |
| Kıvılcım tespiti | Kıvılcım test cihazı eklenecek şekilde özelleştirilebilir |
| Güç Standartları | Standart 3 fazlı 380V/50Hz'dir ve güç kaynağı farklı ülke ve bölgelere göre özelleştirilebilir. |
| Akıllı yazılım | Üretim verimliliğini ve ürün kalitesini aynı anda elde etmek için "en iyi üretim hızı otomatik eşleştirme fonksiyonu" yazılımını eklemek üzere özelleştirilebilir. |
| Çekirdek tel aşırı yağ cihazı | Bir maça teli yağlama cihazı özelleştirilebilir ve eklenebilir. Yalıtımlı çekirdek tel, tel çiftinin bükülmesi sırasında sürtünmeyi azaltmak için uçucu bir yağlama yağıyla kaplanmıştır. |
