Tel ve Kablo Kılıfı Ekstrüzyon Makinesi

PVC/PE/PP/PU Kılıf Ekstrüzyon Hattı

PVC / PE / PP / PU Kılıf Ekstrüzyon makinesi, kişiselleştirmeye sahip, standartlaştırılmamış bir ekipmandır. Ana makine modeli genellikle tel ve kablo kılıfı ekstrüzyon üretim yöntemlerinde yaygın olarak kullanılan 70-150mm'dir. Ekstrüde edilen malzeme düşük viskoziteye, iyi akışkanlığa ve düşük dirence sahiptir, plastikleştirilmesi ve şekillendirilmesi kolaydır. Mükemmel bir kılıf ekstrüderi aşağıdaki özelliklere sahiptir: tekdüze vida plastikleştirme, doğru sıcaklık kontrolü, rahatlık, makine kafası sapması üzerinde kolay ayarlama, kalıplama izleri olmayan pürüzsüz kılıf yüzeyi, tele zarar vermeyen pürüzsüz kılavuz tekerlek, sabit tel çapı toleransı, istikrarlı sarma ve ödeme gerilimi, makineyi durdurmadan alma ve ödeme makaralarının değiştirilmesi, işçilikten tasarruf yapısı ve güzel tel çekme ızgarası. Bu makineyi sipariş ederken farklı kullanıcıların farklı ihtiyaçları olacaktır. Firmamız kullanıcı ihtiyaçlarına göre kişiselleştirilmiş özelleştirmeyi destekleyebilir. Donanım açısından kullanıcıların seçebileceği çeşitli modeller ve temel aksesuar markaları sunabiliyoruz. Elektriksel kontrol yazılımı açısından ekonomik ve pratik ya da en gelişmiş elektriksel kontrol yöntemlerini de sağlayabilmekteyiz. Farklı genel konfigürasyonlar nedeniyle bu makinenin fiyatı da büyük ölçüde farklılık gösterir. Dolayısıyla bu makinenin fiyatını belirleyen ana faktör kullanıcının ürün konfigürasyon düzeyindeki konumlandırmasıdır. Ayrıca, bu ürün, yalnızca küçük bir üretim miktarına sahip, standartlaştırılmamış, özelleştirilmiş bir ekipman olduğundan, tasarım, imalat, kurulum ve hata ayıklama döngüsü daha uzun sürer. Kullanıcıların arzu edilen ürün teslimatını sağlamak için yeterli satın alma döngüsü ayırması gerekir.

Sorgu +
ÖNV：LSZH/XLPE/TPE/TPU Kılıf Ekstrüzyon Hattı
SONRAKİ：Sonraki ürün yok
Product Details

BİLEŞENLER

● Ödeme standı
● Gergi standı
● Doğrultma standı

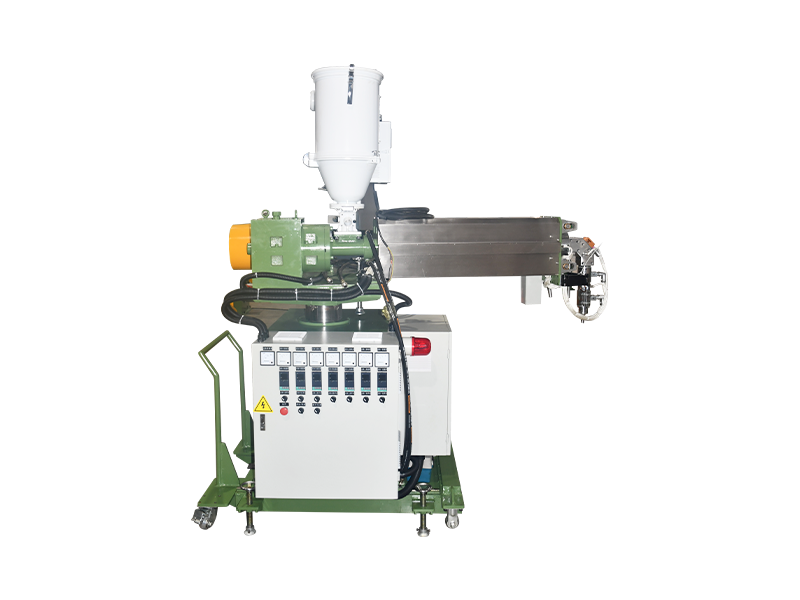

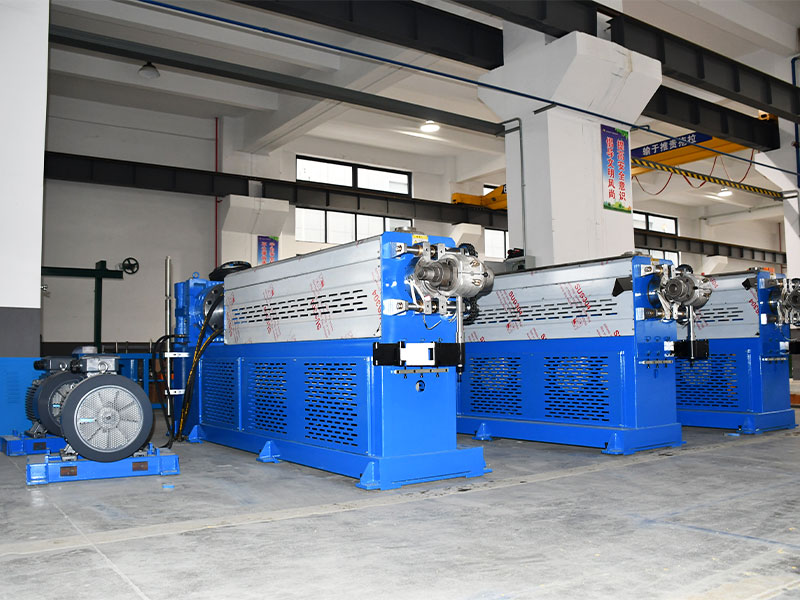

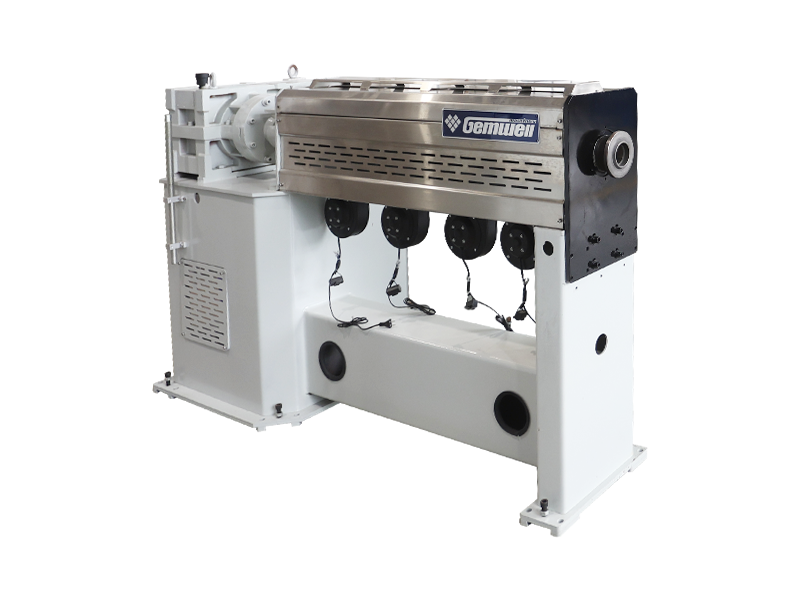

● Ana ekstruder
● Ekstruder kafası
● Malzeme kurutma makinesi
● Hareketli Kanal
● Yazıcı
● Soğutma suyu deposu
● Hava üfleme memesi
● Kaptan
● Tel biriktirme standı
● Metre sayacı
● Lazer çap ölçer
● Endüstriyel frekans kıvılcım test cihazı
● Yapmaya başlamak
● Elektrik Kontrol Kutusu

TEKNİK ÖZELLİKLER

Ana teknik parametreler 70 Tip 80 Tip 90 Tip 100 Tip 120 Tip 150 Tip
Uygun tel tipleri Veri kablosu, bilgisayar kablosu, yüksek frekans kablosu, elektrik kablosu, güç kablosu ve diğer teller için ekstrüde edilmiş kılıf ile uygundur.
Çekirdek Aralığı Ø2-8mm Ø3-10mm Ø5-14mm Ø8-16mm Ø16-36mm Ø30-60mm
Bitmiş Dış Çap Ø3-10mm Ø4-12mm Ø6-16mm Ø10-20mm Ø18-40mm Ø35-65mm
Tel Hız Aralığı 30-200m/dak 20-150 m/dak 10-80 m/dak
Makine Yapısı Ekstruder kafasını merkezi eksen olarak alın; ödemeden alıma kadar tüm parçalar doğrusal olarak dağıtılır. Standart ekstrüzyon hattının merkez yüksekliği 1 metre olup toplam uzunluğu 30-40 metredir.
Havale Ödeme Türü Şaftsız ödeme standı, elektrikli kaldırma. Ödeme güç tipi aktif veya pasif olacak şekilde özelleştirilebilir ve ödeme standı tipi de şaft tipi/portal kızak tipi gibi özelleştirilebilir.
Ödeme Makarası Spesifikasyonu Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Ödeme gücü 3.7KW dişli motor 5.5KW motorlu şanzıman
Ödeme Gerginliği tipi Diğer stillerde özelleştirilebilir dikey kayar ray gergi çerçevesi veya Şaft kolu gergi çerçevesi Diğer stillerde özelleştirilebilir şaft kolu gerdirme çerçevesi

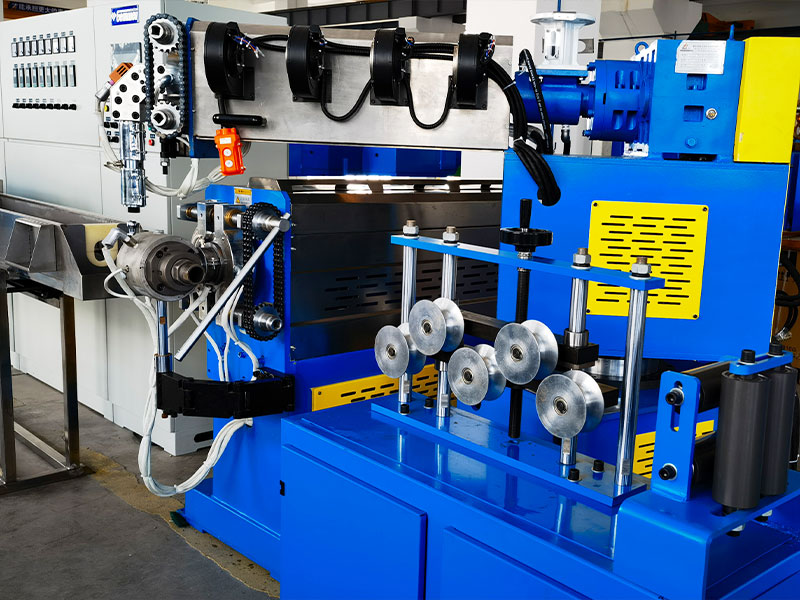

Doğrultma Çerçevesi Beş tekerlekli iletken doğrultma sehpası, iletken doğrultma çarkının dış çapı Ø100, alet kutusuyla donatılmıştır.
Ekstruder Tutkal Çıkışı 130kg/saat 150kg/saat 220kg/saat 270kg/saat 380kg/saat 560kg/saat
Ekstruder Gücü 30KW 37KW 45KW 55KW 75KW 132KW
Vida Parametresi L/D:26:1， sıkıştırma oranı: PVC 2,7 çift dişli vida/PE 3,2 tek dişli vida/PP 3,2 tek dişli vida/PU 3,2 tek dişli vida
Isıtma Tipi Ekstruder gövdesi dökme alüminyum ısıtma bobininden, ekstruder boynu bakır kaplama ısıtma bobininden ve ekstruder kafası dökme alüminyum ısıtma plakasından yapılmıştır. Ekstruder kafası kelepçesi/kalıbı kuvars ısıtma plakasından yapılmıştır.
Sıcaklık Kontrolü ekstruder gövdesi 4 ekstruder kelepçesi 1 ekstruder boynu 1 ekstruder kafası 1 kalıp 1. ekstruder gövdesi 5 ekstruder kelepçesi 1 ekstruder boynu 1 ekstruder kafası 1 kalıp 1. ekstruder gövdesi 6 ekstruder kelepçesi 1 ekstruder boynu 1 ekstruder kafası 1 kalıp 1.
Isıtma Gücü 18KW 22KW 27KW 32KW 40KW 60KW
Namlu Soğutma Dört kademeli santrifüj fan Beş kademeli santrifüj fan Altı kademeli santrifüj fan
Malzeme kurutma makinesi 50kg 100kg 150kg
Petek plakası Makine elektrokaplama olmadan 316 paslanmaz çelikten yapılmıştır. Ölü köşeleri olmayan pahlarla birbirine bağlanan akış deliklerine sahip, içten yönlendirilen bir akış yapısına sahiptir. Petek plaka ve flanş, sızıntıyı önlemek için konik bir sızdırmazlık maddesi ile kapatılmıştır.
Kafa Tipi Ayarlanabilir makine kafası, Hopper'ın özellikleri telin çapına göre özelleştirilmiştir. Tek/çift katmanlı yapılarla tasarlanabilmektedir. Ayrıca otomatik merkezlemeli ekstruder kafası tipine göre de özelleştirilebilir.
Kafa Markası Makine kafası Çin'de üretilmiştir ve EUROTEK, UNITEK, EUROCAB ve MICRODIA gibi diğer markalara göre özelleştirilebilir
Kafa Kelepçesi Bir makine kafası kelepçesinin iki yarısı vardır ve iki adet yukarı-aşağı vidalı çubuk kelepçesi seti senkronize olarak bulunur. Tek yönlü bir anahtar eklenebilir ve diğer makine kafası kelepçeleri özelleştirilebilir.
Kafa Seviyesi Kafa flanşı çift yerleştirme pimi yapısını benimseyen kafanın yükseklik seviyesi uzun süre değişmeden kalır.
Hareketli Kanal Sıradan akış tankı, su sirkülasyonu olmayan sıcaklık tankı, SUS304 malzemeden yapılmış, küçük tank standart uzunluğu 1250 mm'dir, sabit sıcaklık tipi özelleştirilebilir.
Yazıcı ​Elektrikli karıştırma tipi mürekkepli yazıcı, diğer baskı türleri veya damlama seyreltici enjeksiyon cihazı ekleme özelleştirilebilir.

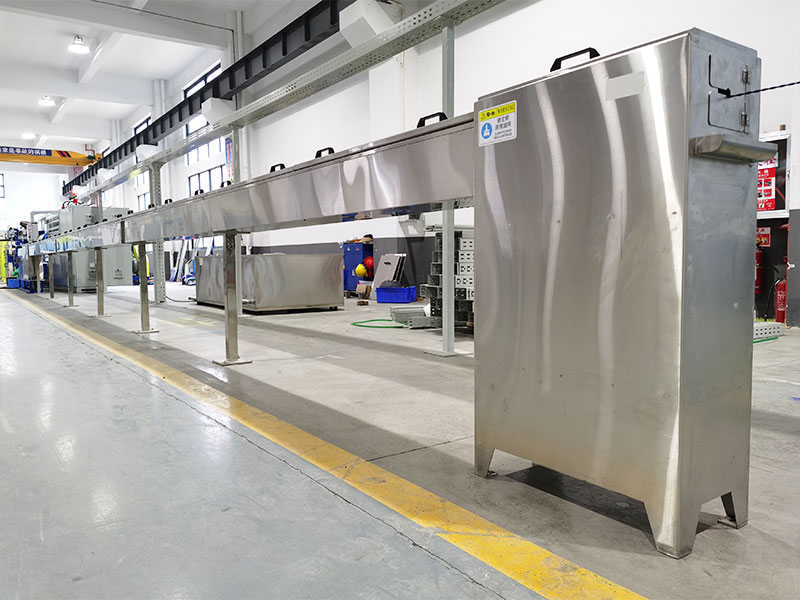

Su soğutma tankı 10 metrelik tek katmanlı U şeklinde tank, döngüsel su soğutma, entegre SUS304 malzeme, çift katmanlı U şeklinde tank veya tank uzunluğu özelleştirilebilir.
Yüksek basınçlı üfleme memesi Hareketli bir tank, soğutma tankı ve ırgat içine yerleştirilmiş, POM malzemeli ve çift bölmeli hava üfleme yapısına sahip açık hava nozulu. Diğer tip hava nozulları özelleştirilebilir.
Kaptan Type Anot alüminyum jant çift tekerlek ırgatı Tırtıl ırgatı
Kaptan Wheel Diameter Ø500 iki tekerlekli Ø600 iki tekerlekli, 800 tekerlekli veya diğer tiplerle özelleştirilebilir 4 çift silindir, 800KG 5 çift silindir, 1200kg
Kaptan Power 3.7KW servo motor şanzıman 5.5KW servo motor şanzıman

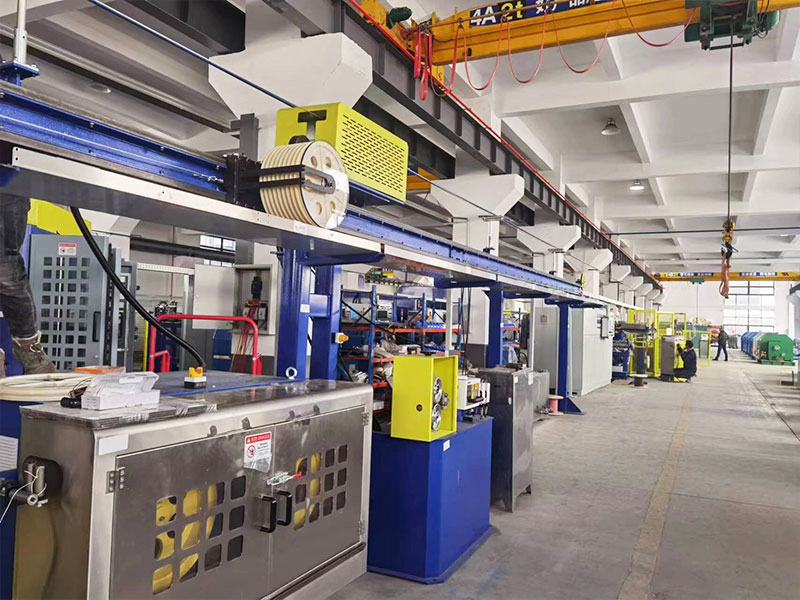

Tel Biriktirme Gergi Standı Yatay tel biriktirme gergi standı, toplam uzunluk 12 metre, tel depolama tekerleğinde 10 oluk 9 oluk, toplam 200 metre tel depolama, manyetik toz kavrama gerginliği, dikey veya diğer tipler özelleştirilebilir. HAYIR
Tel Biriktirme Çarkı Çapı Ø300, tekerlek çapı spesifikasyonu özelleştirilebilir Ø400, tekerlek çapı spesifikasyonu özelleştirilebilir HAYIR
Metre Sayacı Basınç tekerleği tipi sayaç sayacı, 500 mm'lik sayaç tekerleği çevresi, kodlayıcı algılama, ayarlanabilir sayaç düzeltme katsayısı, diğer sayaç sayaç türleri özelleştirilebilir. Tırtıl ırgatı with metre counting function, other models can be customized.
Yapmaya başlamak Type Çift kafalı şaftsız alıcılar, elektrikli kaldırma, vidalı çubuk tel düzenlemesi, diğer tipler özelleştirilebilir. Uç eksenel temel alımı, tork alımı modu, diğer tipler özelleştirilebilir.
Yapmaya başlamak Reel Specifications Ø500/Ø630/Ø800/Ø1000/Ø1250 Ø1000/Ø1250/Ø1600/Ø2000/Ø2500
Yapmaya başlamak Power 3.7KW dişli motor 5.5KW motor+şanzıman

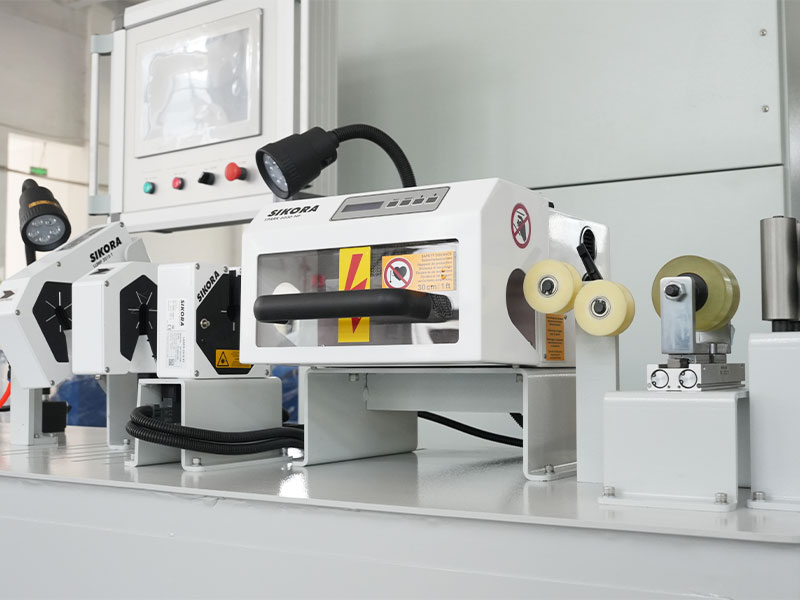

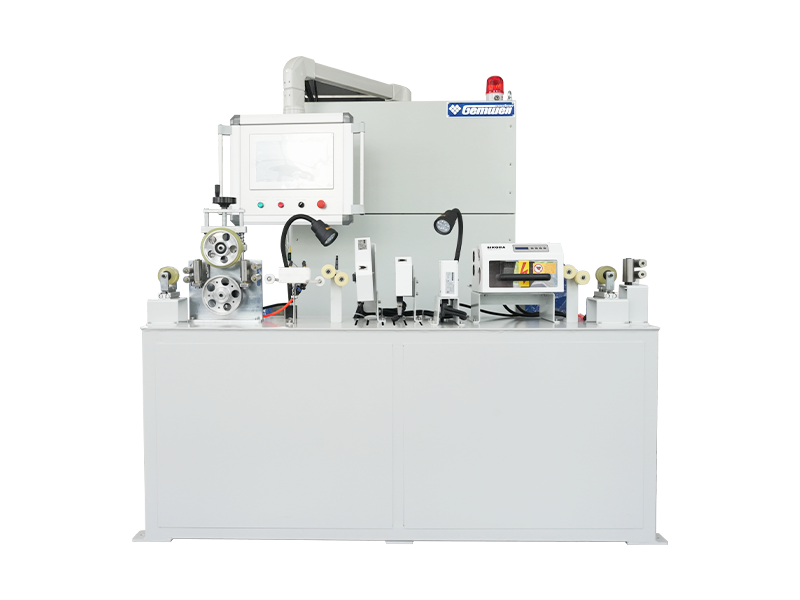

Lazer Çap Ölçer Çin yapımı tek eksenli çap ölçer, 0,001 ölçüm doğruluğu, SIKORA/ZUMBACH/PROTON/TAKIKAWA gibi diğer markalar özelleştirilebilir.
Endüstriyel Frekans Kıvılcım Test Cihazı Çin malı boncuk tipi yüksek voltaj kıvılcım test cihazı, voltaj aralığı 0-15KV, CLINTON/SIKORA/PROTON gibi özelleştirilebilir diğer markalar
Kontrol Elektrik Kutusu Çevre dostu alev geciktirici boya kaplı VICTOR elektrik kabini, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER switchler, RKC sıcaklık kontrol cihazı, motor ve frekans konvertörü markaları özelleştirilebilir.
Brüt Güç 60KW 72KW 80KW 95KW 130KW 200KW


OPSİYONEL ÖZELLEŞTİRME ÖĞELERİ

Ön ırgat Ø500 çift tekerlekli ön ırgat özelleştirilebilir Ø600 çift tekerlekli ön ırgat özelleştirilebilir Ø800KG tırtıl ön ırgatı özelleştirilebilir
Enjeksiyon makinesi Enjeksiyon makinesi özelleştirilebilir olup, kılıf ekstrüzyonu için yatay enjeksiyon makinesi tercih edilmiştir.
İç/dış katman ekstruder İç/dış katman ekstrüderi, tercih edilen V şeklinde bir düzen ile özelleştirilebilir.
Basınç algılama Bir baskı Makine kafasının flanş plakasına sensör veya patlamaya dayanıklı emniyet valfi eklenebilmektedir.
Vakum çıkarıcı Makine kafasının girişine vakum cihazları eklenebilmektedir.
Spiral renkli ana parti karıştırıcı Spiral renkli ana parti karıştırıcısı özelleştirilebilir.
Güç makinesi Elektrikli karıştırma tipi toz makinesi veya elektrostatik çevre dostu toz makinesi eklemek için özelleştirilebilir seçenek.
Tel kesme makinesi Tel kesme makinesi özelleştirilebilir.
Sarma plakası Basit veya hızlı sarma plakası eklemek için özelleştirilebilir seçenekler.
8-tipi sarma makinesi 8 tip sarma makinesi özelleştirilebilir.
Otomatik sarma makinesi/sarma makinesi Otomatik sarma makinesi/sarma makinesi özelleştirilebilir.
Hava pompalı üfleme kurutucusu Hava pompalı üflemeli kurutucu özelleştirilebilir.
Topak dedektörü Çin markalarının çap ölçerindeki ölçüm cihazına yumru algılama özellikleri eklemek veya SIKORA/ZUMBACH/PROTON/TAKIKAWA gibi diğer markaları özelleştirmek için özelleştirilebilir seçenek.
Mürekkep püskürtmeli yazıcı IMAJE/KGK/LEIBINGER özelleştirilebilir.
Eksantriklik Ölçümü BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA özelleştirilebilir.
Su soğutucu Su soğutucu özelleştirilebilir ve tank, ara katman yalıtım yapısına sahiptir.
Asılı elektronik ekran kartı Çift taraflı LED elektronik ekran veya diğer türleri eklemek için özelleştirilebilir seçenek.
Akıllı tarif yönetim sistemi PLC'de tel gerilimi, ön ısıtma sıcaklığı, ekstrüzyon dış çapı, tel aralığı ve hava basıncı gibi verileri depolayan akıllı bir formül yönetim sistemi eklemeye yönelik özelleştirilebilir seçenek. Veri yolu iletişim moduyla MES veri toplama ve içe aktarmayı, üretim sürecine tek tıklamayla erişimi, tek tıklamayla başlatmayı destekler ve dijital akıllı üretime ulaşır.
Çevresel yardımcı ekipmanlar Ek çevresel yardımcı ekipmanı veya özel özelleştirilmiş ekstrüzyon hattını özelleştirme desteği.
Elektrik kabloları 2,5 metrelik havai kablo oluğu standı, hava boruları, sinyal kabloları ve izolasyonlarla düzenlenmiş güç kablosu, elektrik kontrol kutusunun üstünden kablo girişi, özelleştirilebilir alternatif yöntemler.
Güvenlik düzenlemeleri ve standartları CE/CSA/UL güvenlik standartlarına göre özelleştirilebilir, Çin CCC güvenlik standartlarına göre üretilmiştir.
Güç kaynağı standartları 3 fazlı 380V/50Hz, çeşitli ülke ve bölgelerdeki farklı voltaj ve frekanslara göre özelleştirilebilir.




ÜRÜN ÖZELLİKLERİ

● Yüksek üretim verimi: Vida optimizasyonlu tasarım, aşınmaya dayanıklı, yapışmaz, düşmeden krom, tutkalsız gizleme, hızlı renk değişimi, yüksek hat hızı, yüksek üretim verimi.

● Geniş uygulama yelpazesi: Malzemelerin türüne bağlı olarak, tek dişli gradyan tipi, BM çift dişli ayırma tipi ve diğer vida türlerini sağlayabilen karşılık gelen ekstruder vidasıyla donatılabilir.

● Sızdırmaz tasarım: Benzersiz sızdırmazlık ve konumlandırma yapıları, flanşın malzeme sızıntısı yapmamasını ve ekstrüzyon kafasının yükseklik seviyesinin uzun süreli kullanımda bile sabit kalmasını sağlar.

● Doğru sıcaklık kontrolü: ±1°C.

● Zeki: Akıllı formül yönetim sistemi özelleştirilebilir. SOP formülüne tek tıklamayla erişim, tek tıkla başlatma hazırlığı, tek tıkla başlatma ve akıllı kontrole sahiptir.

● Kolay bakım: Çin dışındaki müşteriler, hızlı ve düşük parazitli sinyal iletimi sağlayan Profinet veri yolu kontrol sisteminin kullanımını kişiselleştirebiliyor. Herhangi bir ülke veya bölgede iletişim ağı olduğu sürece uzaktan arıza tespiti, sorun giderme ve bakım hizmetleri hızlı bir şekilde hayata geçirilebilir.
