Ev / Ürün / Tel Yalıtım Ekstrüzyon Makinesi / PE / PP Serisi Yüksek Hızlı Tel Yalıtım Ekstrüzyon Hattı

PE / PP Serisi Yüksek Hızlı Tel Yalıtım Ekstrüzyon Hattı Manufacturers

Listeyi geri al
Tel Yalıtım Ekstrüzyon Makinesi

PE / PP Serisi Yüksek Hızlı Tel Yalıtım Ekstrüzyon Hattı

PE / PP Serisi Kablo Yüksek Hızlı Tel Yalıtım Ekstrüzyon Hattı, özelleştirme ile standartlaştırılmamış bir ekipmandır. Bakır tel çekme, bakır tel tavlama, izolasyon ekstrüzyonu ve otomatik makara geri sarma seri üretim hattını benimser. Sinyal kablosunun yüksek hızlı izolasyon ekstrüzyonu için uygundur. Seri üretim hattı, bakır çekme işleminden sonra iletkenin anında yalıtım kaplamasını koruyabilir. Bakır telin yüzey oksidasyonunu önleyebilir, elektron iletiminin cilt etkisini artırabilir, iletkenin iletkenliğini koruyabilir, sinyal zayıflamasını azaltabilir ve sinyal iletim mesafesini artırabilir. Bakır malzeme ruloları büyük partiler halinde kesintisiz olarak üretilebilir, bu da telin iletim performansının tüm partide tutarlı olmasını sağlayabilir. Seri üretim, bir sonraki adımda çift büküm işlemine hazırlanmak, ürün kalitesini artırmak, maliyetlerden tasarruf etmek ve dolayısıyla ürün pazarındaki rekabet gücünü artırmak için kullanılabilir. İstenilen bir PE/PP serisi üretim hattı şu özelliklere sahiptir: pürüzsüz vida namlusu ve malzemelere yapışmaz, bakır tel iletkenin dış çapında küçük sapma, bakır tel iletkenin yüksek ovalliği, bakır tel iletkenin stabil uzaması, doğru sıcaklık kontrolü, ana ekstrüder kafasının yüksek eşmerkezliliği, sabit tel çapı ve küçük tolerans, telin soğumasına karşı düşük direnç ve %100 başarılı tel makarası değiştirme hızı. Firmamız kullanıcı ihtiyaçlarına göre kişiselleştirilmiş özelleştirmeyi destekleyebilir. Donanım açısından kullanıcıların seçebileceği çeşitli modeller ve temel aksesuar markaları sunabiliyoruz. Elektriksel kontrol yazılımı açısından ekonomik ve pratik ya da gelişmiş elektriksel kontrol yöntemleri de sunabiliyoruz. Farklı genel konfigürasyonlar nedeniyle bu makinenin fiyatı da büyük ölçüde farklılık gösterir. Dolayısıyla bu makinenin fiyatını belirleyen ana faktör kullanıcının ürün konfigürasyon düzeyindeki konumlandırmasıdır. Buna ek olarak, bu ürün, yalnızca küçük bir üretim miktarına sahip standartlaştırılmamış özelleştirilmiş ekipman olduğundan, tasarım, imalat, kurulum ve hata ayıklama döngüsü daha uzun sürer. Kullanıcıların arzu edilen ürün teslimatını sağlamak için yeterli satın alma döngüsü ayırması gerekir.

Sorgu +
ÖNV：Önceki ürün yok
SONRAKİ：Sonraki ürün yok
Product Details

BİLEŞENLER

● Ödeme standı
● Sürekli orta çekme tavlama ve ön ısıtma makinesi
● Bakır tozu filtre soğutucusu
● Ana ekstruder
● Enjeksiyon makinesi
● Besleme hunisi kurutucusu
● Renkli spiral dozlayıcı
● Ekstruder kafası
● BY-PASS malzeme boşaltma vanası
● Hareketli kanal
● Soğutma suyu deposu
● Hava üfleme nozulu
● Kaptan
● Fön makinesi
● Metre sayacı
● Lazer çap ölçer
● Yüksek frekanslı kıvılcım test cihazı
● Yapmaya başlamak
● Elektrik Kontrol Kutusu
● Aşağıdakiler özel seçeneklerdir
● Yazıcı
● Vakum cihazı
● Topak dedektörü
● Su elektrostatik kondansatör
● Eksantriklik göstergesi
● Elektronik reklam panosu
● Diğer çevresel yardımcı ekipmanlar özelleştirilebilir ve eklenebilir.


TEKNİK ÖZELLİKLER

Ana Teknik Parametreler 65＋30 80 45
Uygun tel tipi Veri kablosu (CAT5E/CAT6/CAT6A), yüksek frekans kablosu, otomotiv kabloları, bilgisayar kabloları, elektronik kablolar, güç kabloları ve katı izolasyon ekstrüzyonlu diğer bakır tel iletken teller için uygundur.
ABD standartlarına uygun iletken aralığı Bakır çubuk (Ø2,6-3,0mm) → bakır tel (AWG26-20) Bakır çubuk（Ø2,6-3,0mm）→bakır tel（AWG26-18）
İletken çapı aralığı Ø0.40-0.81mm Ø0.40-1.02mm
İletken alan aralığı 0,16-0,52m㎡ 0,16-0,81m㎡
Ekstrüzyon dış çapı Ø0.9-2.0mm Ø0.9-2.5mm
Tel hızı aralığı 600-1500m/dak 600-1500m/dak
Ana göstergeler Bakır tel dış çap toleransı ±0,001 mm, bakır tel ovalliği ±0,001 mm, bakır tel uzaması %18-30, izolasyon çekirdeği dış çap toleransı ±0,005 mm, eksantriklik <0,007 mm

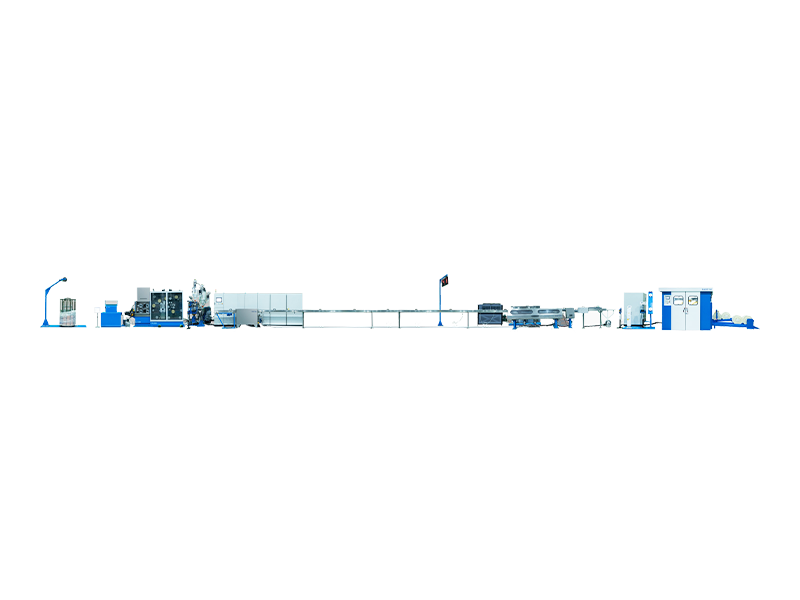

Makine yapısı Ekstruder kafasının merkez hattını eksen alarak, ödemeden çıkışa kadar düz bir çizgide düzenlenmiş olup, standart modelin merkezi 1m yüksekliğinde ve toplam uzunluğu 40-25m'dir.
Ödeme türü Tüm oksijensiz bakır çubuk sürekli ödeme rulosunun standart kullanımı, tek istasyonlu dikey bakır tel ödeme standı, broşür ödeme, şaftsız güç ödeme vb. gibi diğer tipler de özelleştirilebilir.

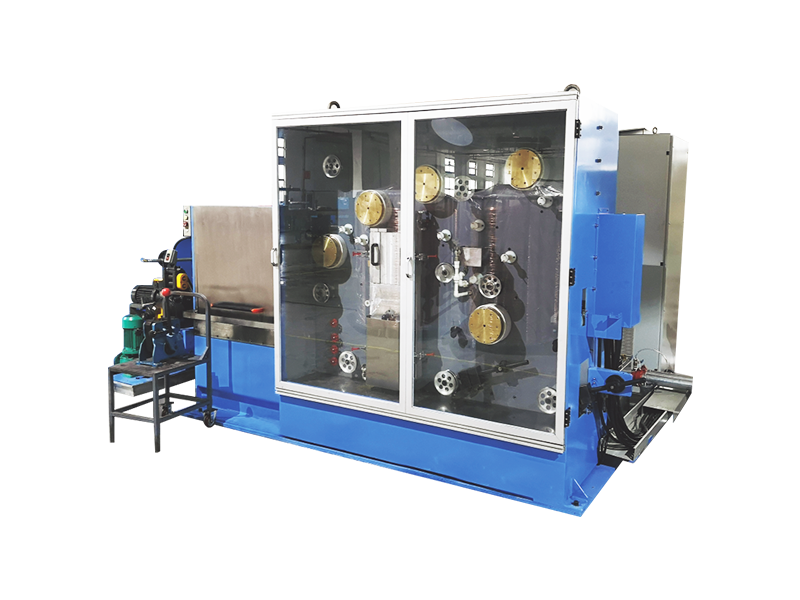

Orta tel çekme makinesi 17 kalıp, Z4 serisi 55KW DC motor, tel çekme ve poligon azaltma katsayısı 1.25, sabit hız çarkı çapı Ø200
Sürekli tavlama makinesi Doğrudan temaslı üçgen kısa devre tavlama yöntemi, gaz korumasız, tavlama voltajı MAX50V, tavlama akımı MAX800A, toplam tavlama gücü MAX40KVA
Sürekli ön ısıtma makinesi Z4 serisi 7.5KW DC motor çekişi, ön ısıtma voltajı MAX50V, ön ısıtma akımıMAX400A, ön ısıtma toplam gücüMAX20KV, iletken ön ısıtma sıcaklığı 80-120°C'dir
Bakır tozu filtre soğutma makinesi
Çekme çözümündeki bakır tozunu filtreleyen ve çekme çözümünü soğutan bakır tozu filtreleme cihazı, 1200L su deposu, 4,5KW plakalı ısı eşanjörü ve 2,2KW su pompası vb.'den oluşur.
Ekstruder çıkışı 130kg/saat 180kg/saat
Ekstruder gücü Çin'de üretilen 30KW DC motor, AC motor özelleştirilebilir Çin'de üretilen 30KW DC motor, AC motor özelleştirilebilir
Vida parametreleri L/D oranı: 26, sıkıştırma oranı: PE3.0. Vakum nitrür ısıl işlemine tabi tutulmuş ve yüzey taneli krom kaplı cilalanmış 38CrMoAlA vida malzemesinden oluşur.
Isıtma tipi Makine gövdesi dökme alüminyum ısıtma halkasıdır, boyun bakır ısıtma halkasıdır, kafa kelepçesi/kafa/kalıp kuvars ısıtma borusudur.
Sıcaklık kontrolü Gövde 4 kelepçe 1 boyun 1 kafa 1 kalıp 1
Isıtma gücü 18KW 22KW
Namlu soğutma 4 bölümlü santrifüj fan 4 bölümlü santrifüj fan
Enjeksiyon makinesi power Gövde için 3 kademeli sıcaklık kontrolü ve boyun için 1 kademeli sıcaklık kontrolüne sahip yatay şerit enjeksiyon makinesi, dikey şerit enjeksiyon makinesi de özelleştirilebilir.
Enjeksiyon makinesi specification Ø30 dikey tip Ø45 dikey tip
Enjeksiyon makinesi ouput 15kg/saat 25kg/saat
Enjeksiyon makinesi power 7.5KW 11KW
Besleme hunisi kurutucusu Çin Malı Besleme hunisi kurutucusu, diğer markalar özelleştirilebilir.
Renkli spiral dozlayıcı Çin Malı Renkli spiral dozlayıcı, diğer markalar ve miktarlar mevcuttur.
Petek plakası Makine elektrokaplama olmadan 316 paslanmaz çelikten yapılmıştır. Ölü köşeleri olmayan pahlarla birbirine bağlanan akış deliklerine sahip, içten yönlendirilen bir akış yapısına sahiptir. Petek plaka ve flanş, sızıntıyı önlemek için konik bir sızdırmazlık maddesi ile kapatılmıştır.
Kafa tipi U7 tipi otomatik merkezleme kafası, dış kızak tekdüze basınç hareketi, tek katmanlı/çift katmanlı/tek enjeksiyon şeridi/çift enjeksiyon şeritleri vb. gibi farklı yapılarla özelleştirilebilir ve (otomatik merkezleme mikro ayarlanabilir) ekstruder kafası da özelleştirilebilir.
Kafa markası Makine kafası Çin'de üretilmiştir ve EUROTEK, UNITEK, EUROCAB ve MICRODIA gibi diğer markalara göre özelleştirilebilir
Kafa kelepçesi Bir makine kafası kelepçesinin iki yarısı vardır ve iki adet yukarı-aşağı vidalı çubuk kelepçesi seti senkronize olarak bulunur. Tek yönlü bir anahtar eklenebilir ve diğer makine kafası kelepçeleri özelleştirilebilir.
Basınç testi Kafa flanşında basınç sensörü veya patlamaya dayanıklı emniyet valfi.
BY-PASS malzeme boşaltma vanası Bir dizi üç yollu elektrikli otomatik döner BY-PASS, pnömatik veya diğer tiplere göre özelleştirilebilir.
Kafa tesviye Kafa flanşının çift yerleştirme pimi yapısını benimseyen kafa seviyesi uzun süre değişmeyecektir.
Hareketli kanal Sabit sıcaklık tipi hareketli kanal, kendi kendine dolaşan sıcak su deposu, 9KW ısıtma borusu 2 adet, tüm SUS304 malzeme, küçük su deposunun standart uzunluğu 2500 mm, özelleştirilebilir.
Soğutma tankı 20 metre tek katmanlı U şeklinde tank, V şeklinde iç su tepsisi, SUS304 malzeme, tankın dışında yoğuşma önleyici ara katman tasarımı
Yüksek basınçlı hava üfleme nozulu Döndürülmüş tip üfleme nozulu, POM malzeme, çift kademeli üfleme yapısı, hareketli su deposu, soğutma suyu deposu, ırgat içine yerleştirilmiştir. Diğer üfleme nozul tipleri özelleştirilebilir.
Fön makinesi Yüksek basınçlı düz üfleme nozulunu benimseyen tel sıcak hava üfleme portundan geçtiğinde telin yüzeyindeki su üflenir. Aynı zamanda, negatif basınç emişini benimser, tel vakum emme yuvası deliğinden geçtiğinde telin yüzeyindeki su alınır.
Kaptan type 50 metre tel soğutma uzunluğuna sahip, tel biriktirme tipi yüksek hızlı sprey soğutmalı çift tekerlekli ırgat.
Kaptan wheel diameter Ø350 düz sabit teker, çok kanallı segman çark
Kaptan power 7.5KW Çin yapımı DC motor, AC motor özelleştirilebilir
Metre sayacı Kılavuz tekerlek tipi sayaç sayacı, 400 mm'lik tekerlek çevresi, kodlayıcı algılama, sayaç düzeltme katsayısı ayarlanabilir, diğer sayaç sayaç türleri özelleştirilebilir.

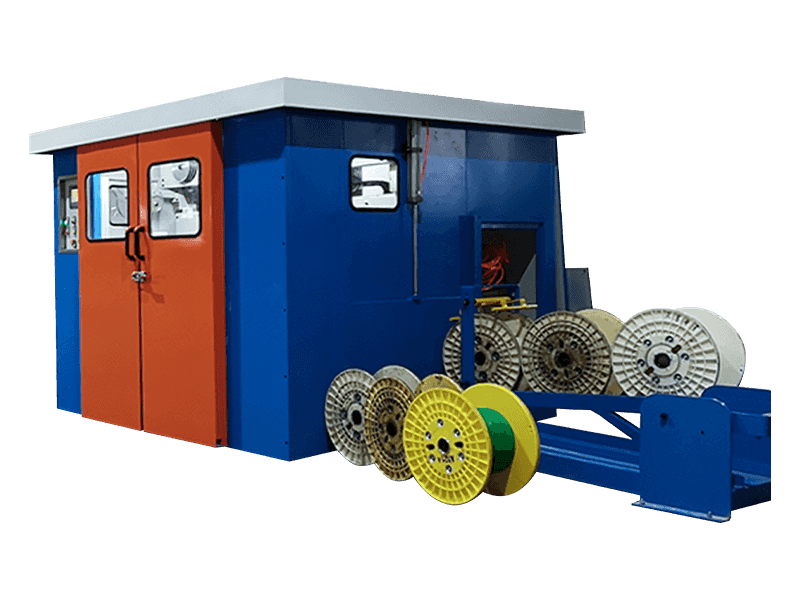

Yapmaya başlamak type Ø500 çift makaralı otomatik mil değiştirme sarma makinası, 11KW alım gücünde, pnömatik sıkmalı, sayaca ulaşıldığında otomatik makara değiştirmeli, tel makarasını otomatik yükleme ve boşaltmalı.

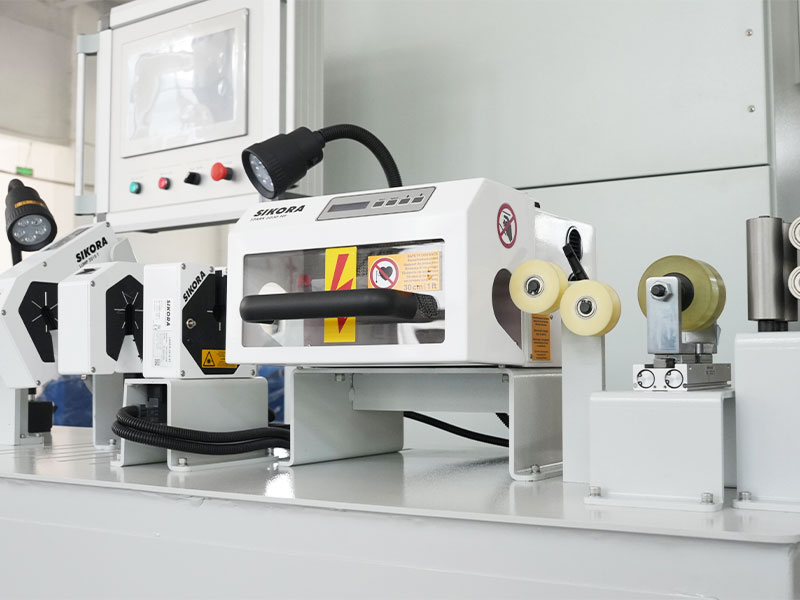

Lazer çap ölçer Çin yapımı tel çapı ölçer, ölçüm doğruluğu 0,001'dir, SIKORA/ZUMBACH/PROTON/TAKIKAWA/BETA vb. gibi diğer markalar özelleştirilebilir.
Yüksek frekanslı kıvılcım test cihazı Çin'de üretilen boncuk tipi yüksek frekanslı kıvılcım test cihazı, voltaj 0-15KV'dir, CLINTON/SIKORA/PROTON gibi diğer markalar özelleştirilebilir.

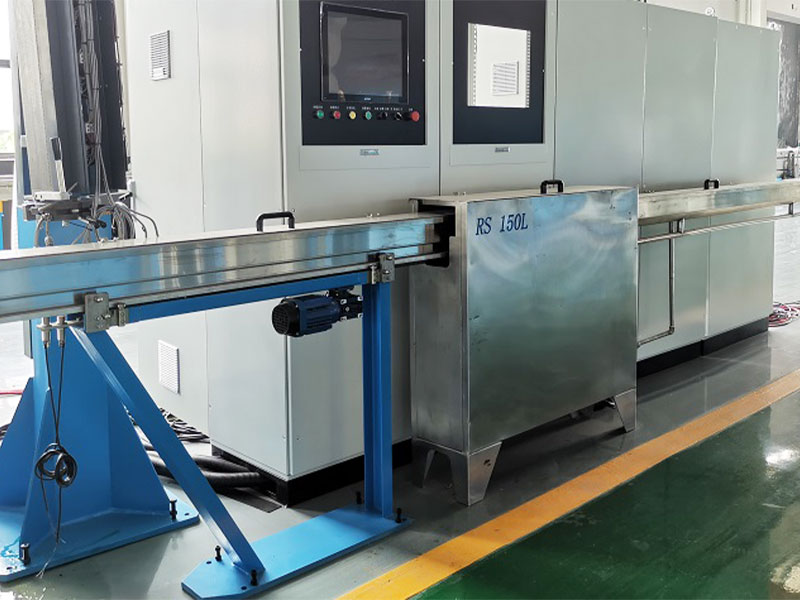

Elektrik kontrol kutusu Çevre dostu alev geciktirici boya kaplı VICTOR elektrik kabini, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER anahtarlar, RKC sıcaklık kontrol cihazı.Motor ve frekans dönüştürücü markaları özelleştirilebilir.
Akıllı formül yönetim sistemi Profinet veri yolu iletişim modunu benimseyen ödeme gerilimi, alma gerilimi, ön ısıtma sıcaklığı, ana sıcaklık kontrolü, ekstrüzyon dış çapı, alma adımı, hava basıncı değeri vb. veriler PLC'de saklanır, MES veri toplama ve içe aktarmayı destekler, üretim sürecinin tek tıklamayla alınması, tek tıklamayla başlatma, dijital akıllı üretimin gerçekleştirilmesi.
Toplam güç 160KW 180KW


OPSİYONEL ÖZELLEŞTİRME ÖĞELERİ

Yazıcı yüksek hızlı yazıcı veya diğer yazdırma türleri özelleştirilebilir.
Vakum çıkarıcı İsteğe göre makinenin başlığına vakum cihazı eklenebilmektedir.
Topak dedektörü Topak dedektörü can be customized, such as SIKORA/ZUMBACH/PROTON/TAKIKAWA.
Su statik kapasite ölçer BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA gibi su kapasitesi göstergesi özelleştirme üzerine eklenebilir.
Eksantriklik göstergesi Eksantriklik göstergesi, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA, can be customized.
Soğutucu Yalıtımlı katmana sahip soğutucu veya tank özelleştirilebilir.
Asılı elektronik tahta LED çift taraflı elektronik ekranlar veya diğer tipler desteklenir.
Çevresel Yardımcı Ekipmanlar Diğer çevresel aksesuarlar veya makinenin tamamı için özel özelleştirmeler özelleştirilebilir.
Elektrik kabloları 2,5 metrelik havai kablo kanalı standı, hava boruları, sinyal kabloları ve izolasyonlarla düzenlenmiş güç kablosu, üstten kablo girişi elektrik kontrol kutusu, özelleştirilebilir alternatif yöntemler.
Güvenlik düzenlemeleri standardı Çin'in CCC güvenlik standartlarına uygun olarak üretilmiştir ve CE/CSA/UL güvenlik standartlarını karşılayacak şekilde özelleştirilebilir.
Güç kaynağı standartları Farklı ülke ve bölgeler için özelleştirilebilir voltaj ve frekansa sahip 3 fazlı 380V/50Hz güç kaynağı.




ÜRÜN ÖZELLİKLERİ

● Yüksek Üretim Verimi: Bir dizi tel çekme ve ekstrüzyon yapısını benimseyerek, yüksek hızlı izolasyon ekstrüzyonu, yüksek üretim verimi ve daha az atık elde edilebilir.

● Sızdırmaz tasarım: Benzersiz sızdırmazlık ve konumlandırma yapıları, flanşın malzeme sızıntısı yapmamasını ve ekstrüzyon kafasının yükseklik seviyesinin uzun süreli kullanımda bile sabit kalmasını sağlar.

● Yüksek Kalite: Yalıtımlı tellerimiz %93-%97 eşmerkezliliğe ve ±0,005 dış çap değişimine sahiptir.

Hassas Sıcaklık Kontrolü: ±1°C dahilinde.

● Zeki: Akıllı yönetim sistemimiz özelleştirilebilir; böylece SOP formüllerine kolay erişim, tek tıklamayla başlangıç ​​hazırlıkları ve akıllı operasyon sağlanır.

● Kolay bakım: Çin dışındaki müşteriler, hızlı ve düşük parazitli sinyal iletimi sağlayan Profinet veri yolu kontrol sisteminin kullanımını kişiselleştirebiliyor. Herhangi bir ülke veya bölgede iletişim ağı olduğu sürece uzaktan arıza tespiti, sorun giderme ve bakım hizmetleri hızlı bir şekilde hayata geçirilebilir.
