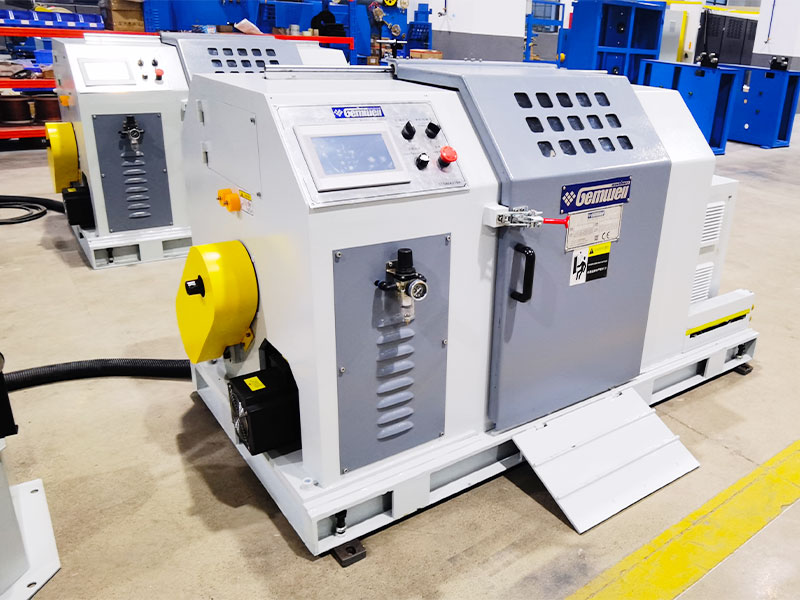

(Çift Damar + Topraklama Teli + Boyuna Sarma) Tek Adımlı Konsol Tel Çifti Büküm Makinesi

CAT7 ve CAT8 ağ kabloları esas olarak iletim hızı ve frekansı açısından farklılık gösterir.

CAT7, 600 MHz frekansta 10 Gbps'ye kadar iletim hızlarını desteklerken, CAT8, 2000 MHz frekansta 25 Gbps veya 40 Gbps'ye kadar hızları destekler.

Üretim sırasında yüksek kaliteli iletken malzemeler kullanılmalı, çiftler arasındaki mesafe ve yalıtım kalınlığı sıkı bir şekilde kontrol edilmeli, karışma ve dış paraziti azaltmak, sinyal bütünlüğünü sağlamak için çift katmanlı ekranlama gibi etkili ekranlama teknikleri kullanılmalıdır.

Kablonun anti-parazit özelliğini arttırmak için, iç katmanı alüminyum folyo ve dış katmanı örgülü ağdan oluşan çift katmanlı ekranlama yapıları benimsenmelidir; aynı zamanda çiftlerin düzeni optimize edilmeli ve karışmayı azaltmak için çiftler arasındaki mesafe artırılmalıdır.

Çift geometrisini optimize ederek, empedans eşleşmesini hassas bir şekilde kontrol ederek, yüksek kaliteli yalıtım malzemeleri kullanarak ve etkili koruma teknikleri kullanarak, sinyal bütünlüğünü sağlamak için geri dönüş kaybı en aza indirilebilir.

Otomatik gerdirme takibi ve kontrolü, sarma işlemi boyunca tutarlı gerilimin korunmasına yardımcı olur, eşit kaplama sağlar, bant tüketimi sırasında gerilim dalgalanmasını önler ve bozulma oranını azaltır.

PCIe 6.0 ve PCIe 7.0 kabloları iletim hızı ve sinyal bütünlüğü gereksinimleri açısından farklılık gösterir. PCIe 6.0, 64 GT/s'ye kadar iletim hızıyla PAM4 modülasyon teknolojisini kullanırken, PCIe 7.0 iletim hızını daha da artırır, daha gelişmiş modülasyon teknolojileri kullanır ve daha yüksek sinyal bütünlüğü ve daha düşük gecikme gerektirir.

Düşük kayıplı iletken malzemeler seçilmeli, çiftlerin geometrik yapısı optimize edilmeli, çiftler arasındaki karışma azaltılmalı, yüksek kaliteli yalıtım malzemeleri kullanılmalı ve sinyal gecikmesi ve zayıflamasını azaltmak için üretim süreçleri sıkı bir şekilde kontrol edilmelidir.

İletken çapını, yalıtım kalınlığını ve çiftler arasındaki boşluğu hassas bir şekilde kontrol ederek ve gerçek zamanlı izleme için empedans analizörleri kullanarak, sinyal yansımasını ve kaybını önlemek için kablo empedansının belirtilen aralıkta olmasını sağlar.

Çift katmanlı koruma gibi etkili koruma teknolojisinin kullanımı, düşük dirençli iletken malzemelerin kullanımı, kablo çiftinin geometrisini optimize eder, elektromanyetik sızıntıyı azaltır ve kablonun EMI seviyesini kontrol eder.

Yüksek iletim hızları, daha sıkı sinyal bütünlüğü kontrolü gerektirir; bu da düşük kayıplı iletken malzemelerin kullanımını, çift geometrisinin hassas kontrolünü ve yüksek hızlı iletim taleplerini karşılamak için karışma ve gecikmenin azaltılmasını gerektirir.

Sinyal zayıflamasını ve gecikmeyi azaltmak için PTFE veya PI gibi düşük dielektrik sabiti ve düşük kayıp tanjantına sahip yalıtım malzemeleri seçilmelidir.

Zaman Alanı Reflektometrisi (TDR) ve diğer test ekipmanı kullanılarak, kablo iletim gecikmesinin gerçek zamanlı izlenmesi, belirtilen aralıkta olduğundan emin olmak için gerçekleştirilebilir ve sinyal iletim kalitesi sorunları önlenir.

İletken çapının ve yalıtım kalınlığının hassas kontrolü, çift düzenlemesinin optimizasyonu, çiftler arasındaki karışmanın azaltılması ve düşük dirençli iletken malzemelerin kullanılması, kablo direncini ve endüktansını etkili bir şekilde kontrol edebilir.

Spektrum analizörleri ve diğer test ekipmanlarını kullanarak, tasarım gereksinimlerini karşıladığından emin olmak ve sinyal iletim kalitesi sorunlarını önlemek için kablo iletim hızının gerçek zamanlı izlenmesi gerçekleştirilebilir.

Ekstruderin sıcaklık kontrolü, yalıtım veya kılıf katmanının kalitesini doğrudan etkiler. Çok yüksek veya çok düşük sıcaklık, malzeme özelliklerinin kararsız olmasına neden olacak ve kablonun genel kalitesini etkileyecektir.

Bir büküm makinesinin hatvesi, bükülü telin esnekliğini ve çekme mukavemetini belirler. Daha kısa bir hatve esnekliği artırırken, daha uzun bir hatve gerilme mukavemetini artırır.
