Katı Çekirdek Tel Yalıtım Ekstrüzyon Hattı

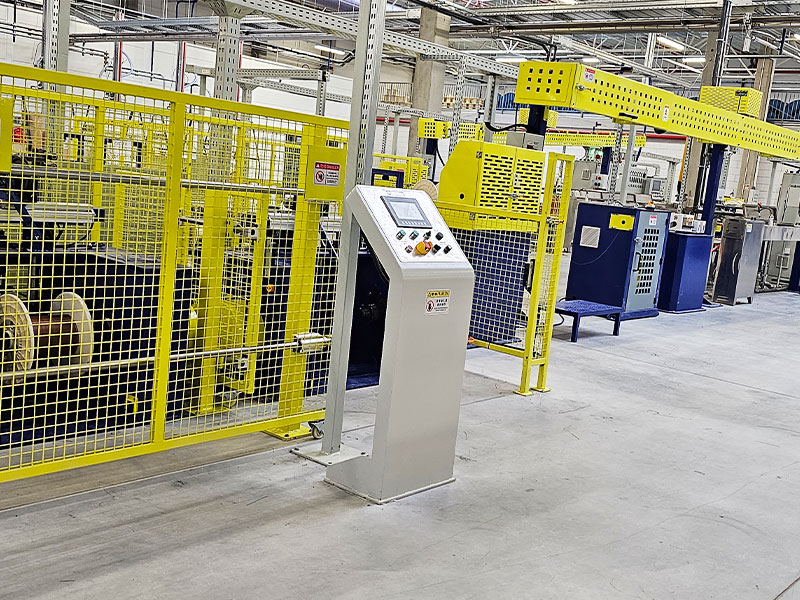

LSZH/XLPE/TPE/TPU Çekirdek Tel Yalıtım Ekstrüzyon Hattı

LSZH/XLPE/TPE/TPU Çekirdek Tel Yalıtım Ekstrüzyon Hattı, kişiselleştirmeye sahip standartlaştırılmamış bir ekipmandır. Ana makine modeli genellikle 30-65 mm'dir. Elektronik kabloların, alev geciktirici kabloların, güç kablolarının ve diğer kabloların katı çekirdek ekstrüzyonu için uygundur. Yukarıda bahsedilen ekstrüzyon malzemeleri yüksek viskoziteye, zayıf akışkanlığa ve büyük dirence sahiptir. Bu nedenle, ekstrüzyon üretimi sırasında vida tamburu ve makine kafası içindeki basınç güçlüdür. Güçlü basınç yüksek sıcaklıklara yol açar. Yüksek sıcaklıklar malzemelerin ayrışmasına ve eskimesine neden olur. Eskitilmiş malzemeler telin yüzeyinde kaplanmış küçük katı parçacıklar halinde olacağından, kıvılcım kırılma noktaları oluşturmak kolaydır, bu da ürün kusurlarına neden olur. İstenilen düşük dumanlı sıfır halojen özlü tel izolasyon ekstrüderi aşağıdaki özelliklere sahiptir: büyük ana motor tahrik gücü, vida ve kovanın yeterli soğutulması, iyi sıcaklık kontrolü, kalıp kapanma işaretleri olmadan kalıp akış kanalının iyi akışkanlığı, stabil tel çapı toleransı ve partikül içermeyen pürüzsüz yüzey, stabil ödeme ve alma gerilimi ve yüksek üretim verimliliği. Bu ekipmanı sipariş ederken farklı kullanıcıların farklı ihtiyaçları olacaktır. Firmamız kullanıcı ihtiyaçlarına göre kişiselleştirilmiş özelleştirmeyi destekleyebilir. Donanım açısından kullanıcıların seçebileceği çeşitli modeller ve temel aksesuar markaları sunabiliyoruz. Elektriksel kontrol yazılımı açısından ekonomik ve pratik veya gelişmiş elektriksel kontrol yöntemlerini de sunabiliyoruz. Farklı genel konfigürasyonlar nedeniyle bu makinenin fiyatı da büyük ölçüde farklılık gösterir. Dolayısıyla bu makinenin fiyatını belirleyen ana faktör kullanıcının ürün konfigürasyon düzeyindeki konumlandırmasıdır. Ayrıca bu ürün, yalnızca küçük parti üretimine sahip standartlaştırılmamış, özelleştirilmiş bir ekipman olduğundan tasarım, imalat, kurulum ve hata ayıklama daha uzun zaman alır. Kullanıcıların arzu edilen ürün teslimatını sağlamak için yeterli satın alma döngüsü ayırması gerekir.

Sorgu +
ÖNV：Önceki ürün yok
SONRAKİ：PVC/PE/PP/PU Çekirdek Tel Yalıtım Ekstrüzyon Hattı
Product Details

BİLEŞENLER

● Ödeme standı
● Doğrultma standı

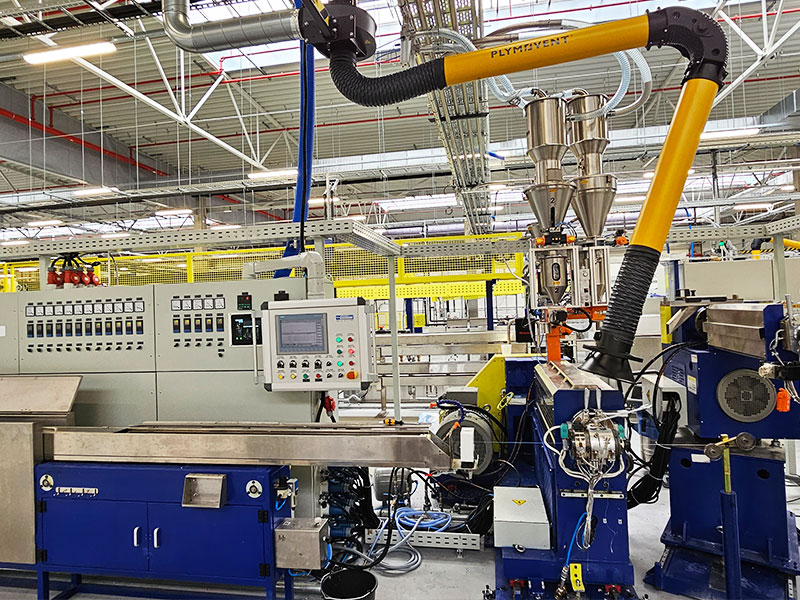

● Ana ekstruder
● Ekstruder kafası
● Malzeme kurutma makinesi
● Sabit sıcaklıkta hareketli kanal
● Soğutma suyu deposu
● Hava üfleme nozulu
● Kaptan
● Tel biriktirme standı
● Metre sayacı
● Lazer çap ölçer
● Yüksek frekanslı kıvılcım test cihazı
● Yapmaya başlamak
● Elektrik Kontrol Kutusu
● Aşağıdakiler özel seçeneklerdir
● Ön ısıtıcı
● Enjeksiyon makinesi
● Yazıcı
● BY-PASS malzeme boşaltma vanası
● Vakum cihazı
● Besleme hunisi kurutucusu
● Topak dedektörü
● Su elektrostatik kapasitörler
● Eksantriklik göstergesi
● Elektronik reklam panosu
● Diğer çevresel yardımcı ekipmanlar özelleştirilebilir ve eklenebilir.


TEKNİK ÖZELLİKLER

Ana Teknik Parametreler 30 25 tipi 35 25 tipi 40＋30 tipi 45＋35 tipi 50＋35 tipi 60＋40 tipi 70＋40 tipi 80＋40 tipi
Uygun tel tipi Yüksek frekanslı kablo, veri kablosu, UL elektronik kablo, bina kabloları BV/BVR, güç kablosu, otomotiv kablosu ve bakır tel iletken katı damar izolasyon ekstrüzyonunun diğer telleri için uygundur
ABD standartlarına uygun iletken aralığı AWG36-26 AWG34-22 AWG32-20 AWG30-18 AWG28-14 AWG26-10 AWG18-5 AWG12-1
İletken çapı aralığı Ø0.13-0.40mm Ø0.16-0.65mm Ø0.20-0.81mm Ø0.25-1.02mm Ø0.32-1.63mm Ø0.40-2.59mm AWG18-5 AWG12-2
İletken alan aralığı 0,01-0,15m㎡ 0,02-0,35m㎡ 0,03-0,75m㎡ 0,1-1,5m㎡ 0,2-2,5m㎡ 0,5-6,0m㎡ 1,02-4,62 mm Ø2.05-6.54mm
Ekstrüzyon dış çapı Ø0.3-1.0mm Ø0.4-1.3mm Ø0.5-1.8mm Ø0.7-2.3mm Ø0.8-2.8mm Ø1.2-3.8mm 1-16m㎡ 3,5-35m㎡
Tel hızı aralığı 15-150 m/dak 20-200m/dak 30-300m/dak 40-400m/dak 50-500 m/dak 60-600m/dak Ø1.8-6.0mm Ø3.0-8.0mm
Makine yapısı Ekstruder kafasını merkezi eksen olarak alın; ödemeden alıma kadar tüm parçalar doğrusal olarak dağıtılır. Standart ekstrüzyon hattının merkez yüksekliği 1 metre olup toplam uzunluğu 20-25 metredir.
Ödeme türü Şaftsız aktif ödeme standı, elektrikli kaldırma, pnömatik sıkma, kelebek ödeme, şaft tipi ödeme, sürtünme gerilim tipi ödeme ve diğer aktif veya pasif ödeme standı gibi diğer türleri de özelleştirilebilir.
Ödeme özellikleri Ø200/300 Ø300/Ø400/Ø500 Ø500/Ø630/Ø800
Ödeme gücü 3.7KW 5.5KW 7.5KW
Ödeme gerilimi tipi Gerginliği ayarlamak için karşı ağırlık bloklarını hareket ettirin veya ekleyin/çıkarın; ayrıca gerilimi bir servo motorla ayarlamak için de özelleştirilebilir.
Doğrultma standı 5 tekerlekli iletken doğrultma standı, iletken doğrultma tekerleğinin dış çapı Ø60, tek oluklu, alet kutusuyla birlikte.
Ön ısıtıcı tipi Bakır teller için iletken ön ısıtıcısı, kapalı fırın sıcak hava iletkeni ön ısıtıcısı veya düz tip ön ısıtıcı olarak özelleştirilebilir.
İletken ön ısıtıcısının gücü 3KVA 5KVA 8KVA 10KVA
Ekstruder Malzeme Çıkışı 20kg/saat 30kg/saat 40kg/saat 50kg/saat 60kg/saat 90kg/saat 130kg/saat 150kg/saat
Ekstruder Gücü 11KW 15KW 22KW 30KW 37KW 55KW
Vida parametreleri L/D oranı 28:1, sıkıştırma oranı: LSZH1.2 tek dişli vida / XLPE3.0 tek dişli vida / TPE2.9 çift dişli vida / TPU2.9 çift dişli vida L/D oranı 26:1'dir ve vida malzemesi Çin'de üretilen 38CrMoAlA'dır ve özelleştirilebilir.
Isıtma tipi Gövde için dökme alüminyum ısıtma halkaları, boyun için bakır ısıtma halkaları, ekstruder kafası kelepçeleri/kafaları/kalıp için kuvars ısıtma boruları.
Sıcaklık kontrolü Gövde3 kelepçe1 boyun1 kafa1 kalıp1 Gövde4 kelepçe1 boyun1 kafa1 kalıp1
Isıtma gücü 4KW 6KW 8KW 9KW 10KW 14KW 18KW 22KW
Namlu soğutma 3 bölümlü santrifüj fan 4 bölümlü santrifüj fan ＋ spiral bakır boru sirküle eden su
Besleme hunisi kurutucusu 12kg 25kg 50kg
Petek plakası Makine elektrokaplama olmadan 316 paslanmaz çelikten yapılmıştır. Ölü köşeleri olmayan pahlarla birbirine bağlanan akış deliklerine sahip, içten yönlendirilen bir akış yapısına sahiptir. Petek plaka ve flanş, sızıntıyı önlemek için konik bir sızdırmazlık maddesi ile kapatılmıştır.
Kafa tipi U7 tipi otomatik merkezleme ekstruder kafası, derin oluklu düşük basınçlı dış yolluk düzgün basınç hareketi, tek katmanlı/çift katmanlı/tek enjeksiyon şeridi/çift enjeksiyon şeritleri vb. gibi farklı yapılarla özelleştirilebilir, ayarlanabilir ve diğer tip (otomatik merkezleme mikro ayarlanabilir) ayrıca özelleştirilebilir.
Kafa markası Makine kafası Çin'de üretilmiştir ve EUROTEK, UNITEK, EUROCAB ve MICRODIA gibi diğer markalara göre özelleştirilebilir
Kafa kelepçesi Bir makine kafası kelepçesinin iki yarısı vardır ve iki adet yukarı-aşağı vidalı çubuk kelepçesi seti senkronize olarak bulunur. Tek yönlü bir anahtar eklenebilir ve diğer makine kafası kelepçeleri özelleştirilebilir.
Kafa tesviye Kafa flanşı çift yerleştirme pimi yapısını benimseyen kafanın yükseklik seviyesi uzun süre değişmeden kalır.
Hareketli kanal Sabit sıcaklıkta hareketli kanal, self-circulating temperature tank. It is equipped with two 9KW heating pipes, and the entire tank is made of SUS304 material. The standard length of the small tank is 1250mm, and customization options are available.
Soğutma suyu deposu 5 Metre tek katmanlı U şeklinde tank 10 Metre tek katmanlı U şeklinde tank, sirkülasyonlu su soğutma sistemi, su soğutucu yok. Tankın tamamı SUS304 malzemeden yapılmıştır. Özelleştirilmek üzere çift katmanlı U şeklinde veya W şeklinde tanklar mevcuttur.
Yüksek basınçlı hava üfleme nozulu Döndürülmüş tip üfleme nozulu, POM malzemesi, çift üfleme yapısı, hareketli su deposuna yerleştirilmiş, soğutma suyu deposu, ırgat, diğer üfleme nozulu türleri özelleştirilebilir.
Kaptan type Tek tekerlek kayışlı tip 3 oluklu bölünmüş parçalı tekerlek Hafif titanyum aşınmaya dayanıklı paslanmaz çelik çift tekerlekli ırgat Anot alüminyum çift tekerlek ırgatı
Kaptan wheel diameter Ø375 yüksek mukavemetli titanyum alaşımlı çift teker tipi Ø500 çift tekerlekli tip
Kaptan power 3.7 servo motor 3,7 servo motor+dişli kutusu
Tel birikimi gerginlik standı Eğimli tel biriktirme gergi standı, toplam uzunluk 12 metre, çelik levha palet, hafif çalışan araba, 10 oluk + tel biriktirme çarkı için 9 oluk, toplam tel depolama kapasitesi 200 metre, servo motor gerginliği. Diğer türler özelleştirilebilir.
Tel toplama çarkı çapı Ø100 Ø150, tekerlek çapı özelleştirilebilir Ø180, tekerlek çapı özelleştirilebilir Ø250, tekerlek çapı özelleştirilebilir
Metre sayacı 400 mm'lik tekerlek çevresi ile kılavuz tekerlek tipi sayaç sayacı. Tespit etmek için bir kodlayıcı kullanır ve sayaç düzeltme katsayısının ince ayarına izin verir. Diğer sayaç sayma cihazları türleri de mevcuttur. 500 mm tekerlek çevresine sahip basınç silindiri sayaç sayacı.

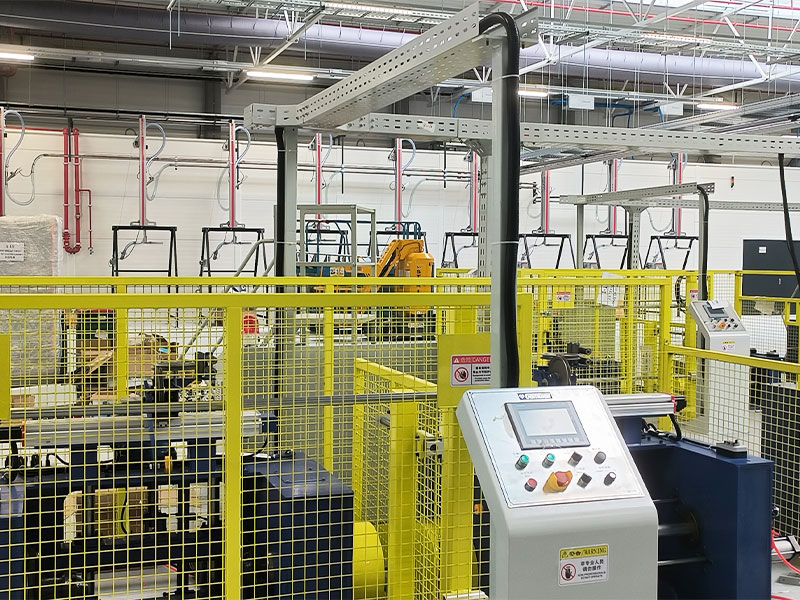

Yapmaya başlamak type Çift kafalı şaft tipi sarma, otomatik makara değiştirme tipi veya diğer şaftsız tel çekme makineleri özelleştirilebilir. Çift kafalı milsiz tip, elektrikli kaldırma, pnömatik sıkma
Yapmaya başlamak reel spcification Ø200/300/Ø400 Ø300/Ø400/Ø500 Ø400/Ø500/Ø630 Ø500/Ø630/Ø800
Yapmaya başlamak power 2.2KW 3.7KW 5.5KW
Yapmaya başlamak wire arrangement Kablo düzenlemesi için 0,4KW servo motor

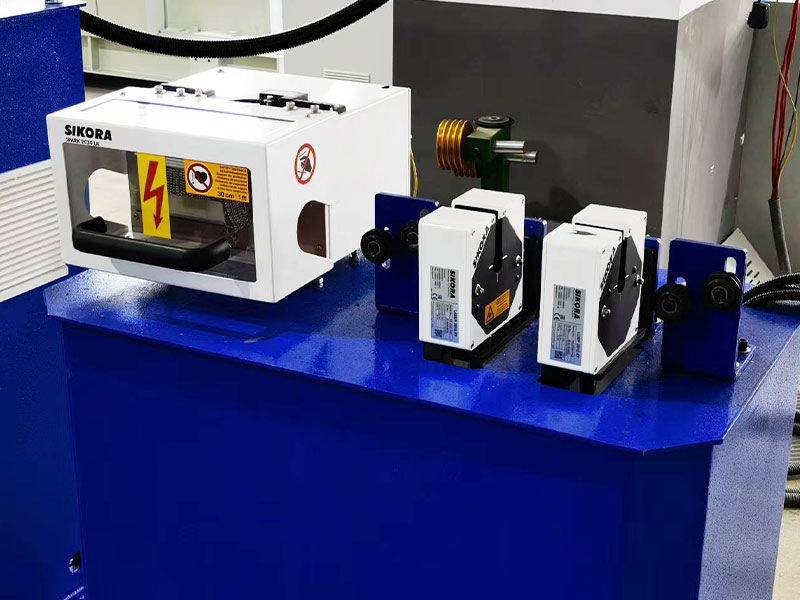

Lazer çap ölçer Çin yapımı tek eksenli çap ölçer, ölçüm doğruluğu 0,0001'dir, SIKORA/ZUMBACH/PROTON/TAKIKAWA vb. gibi diğer markalar özelleştirilebilir.
Yüksek frekanslı kıvılcım test cihazı Çin malı, boncuk tipi yüksek frekanslı kıvılcım test cihazı, voltaj 0-15KV'dir, CLINTON/SIKORA/PROTON gibi diğer markalar özelleştirilebilir.
Elektrik kontrol kutusu Çevre dostu alev geciktirici boya kaplı VICTOR elektrik kabini, WEINVIEW 10” HMI, SIEMENS PLC, SCHEIDER anahtarlar, RKC sıcaklık kontrol cihazı.Motor ve frekans dönüştürücü markaları özelleştirilebilir.
Toplam güç 38KW 50KW 65KW 70KW 73KW 88KW 100KW 125KW

OPSİYONEL ÖZELLEŞTİRİLMİŞ ÜRÜNLER

Kaptan wire drop device Tel bırakma cihazı olmayan maça teli izolasyon ekstrüzyon ırgatı, bir tane eklenecek şekilde özelleştirilebilir.
Basınç testi Kafa flanşında basınç sensörleri veya patlamaya dayanıklı emniyet valfleri özelleştirilebilir.
Yazıcı Mürekkep yazıcılar veya diğer türler özelleştirilebilir.
Vakum çıkarıcı Başlık giriş hattındaki vakum ekstraksiyonu özelleştirilebilir.
Fön makinesi Makine yüksek hızlı ekstrüzyondayken yüksek verimli fön makinesi özelleştirilebilir.
Topak dedektörü Çin markalarının çap ölçerindeki ölçüm cihazına yumru algılama özellikleri eklemek veya SIKORA/ZUMBACH/PROTON/TAKIKAWA gibi diğer markaları özelleştirmek için özelleştirilebilir seçenek.
Su statik kapasite ölçer BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA gibi su statik kapasite göstergeleri özelleştirilebilir.
Eksantriklik göstergesi Eksantriklik göstergesis, such as BETA/SIKORA/ZUMBACH/PROTON/TAKIKAWA can be customized.
Soğutucu Yalıtımlı katmana sahip bir soğutucu veya tank özelleştirilebilir.
Asılı elektronik tahta LED çift taraflı elektronik ekranlar veya diğer tipler desteklenir.
Akıllı formül yönetim sistemi Akıllı formülasyon yönetim sistemleri özelleştirilebilir ve alma gerilimi, depolama hattı gerilimi, ön ısıtma sıcaklığı, ana sıcaklık kontrolü, ekstrüzyon çapı, alma sıra mesafesi ve hava basıncı değerleri gibi veriler PLC'ye beslenecektir. Profinet veri yolu iletişim modunu, MES veri toplama ve içe aktarma desteğini, tek tuşla çağrı üretim sürecini, tek tuşla başlatmayı kullanır ve dijital akıllı ürünlere olanak tanır.
Çevresel Yardımcı Ekipmanlar Diğer çevresel aksesuarlar veya makinenin tamamı için özel özelleştirmeler özelleştirilebilir.
Elektrik kabloları 2,5 metrelik havai kablo oluğu standı, hava boruları, sinyal kabloları ve izolasyonlarla düzenlenmiş güç kablosu, elektrik kontrol kutusunun üstünden kablo girişi, özelleştirilebilir alternatif yöntemler.
Güvenlik düzenlemeleri standardı Çin'in CCC güvenlik standartlarına uygun olarak üretilmiştir ve CE/CSA/UL güvenlik standartlarını karşılayacak şekilde özelleştirilebilir.
Güç kaynağı standartları Farklı ülke ve bölgeler için özelleştirilebilir voltaj ve frekansa sahip 3 fazlı 380V/50Hz güç kaynağı.




ÜRÜN ÖZELLİKLERİ

● Yüksek üretim verimi: Vida optimizasyonlu tasarım, aşınmaya dayanıklı, yapışmaz, düşmeden krom, tutkalsız gizleme, hızlı renk değişimi, yüksek hat hızı, yüksek üretim verimi.

● Geniş uygulama yelpazesi: Malzemelerin türüne bağlı olarak, tek dişli gradyan tipi, BM çift dişli ayırma tipi ve diğer vida türlerini sağlayabilen karşılık gelen ekstruder vidasıyla donatılabilir.

● Sızdırmaz tasarım: Benzersiz sızdırmazlık ve konumlandırma yapıları, flanşın malzeme sızıntısı yapmamasını ve ekstrüzyon kafasının yükseklik seviyesinin uzun süreli kullanımda bile sabit kalmasını sağlar.

● Yüksek Kalite: Yalıtımlı tel ürünlerimizin eşmerkezliliği %93 ile %97 arasında değişmekte olup, dış çap ±0,005 toleransa sahiptir.

● Hassas Sıcaklık Kontrolü: ±1°C dahilinde.

● Akıllı Kontrol: SOP formüllerine tek tıklamayla erişime, tek tıklamayla makine hazırlama ve başlatmaya ve akıllı çalışmaya olanak tanıyan özelleştirilebilir akıllı yönetim sistemleri sağlıyoruz.

● Kolay bakım: Çin dışındaki müşteriler, hızlı ve düşük parazitli sinyal iletimi sağlayan Profinet veri yolu kontrol sisteminin kullanımını kişiselleştirebiliyor. Herhangi bir ülke veya bölgede iletişim ağı olduğu sürece uzaktan arıza tespiti, sorun giderme ve bakım hizmetleri hızlı bir şekilde hayata geçirilebilir.
